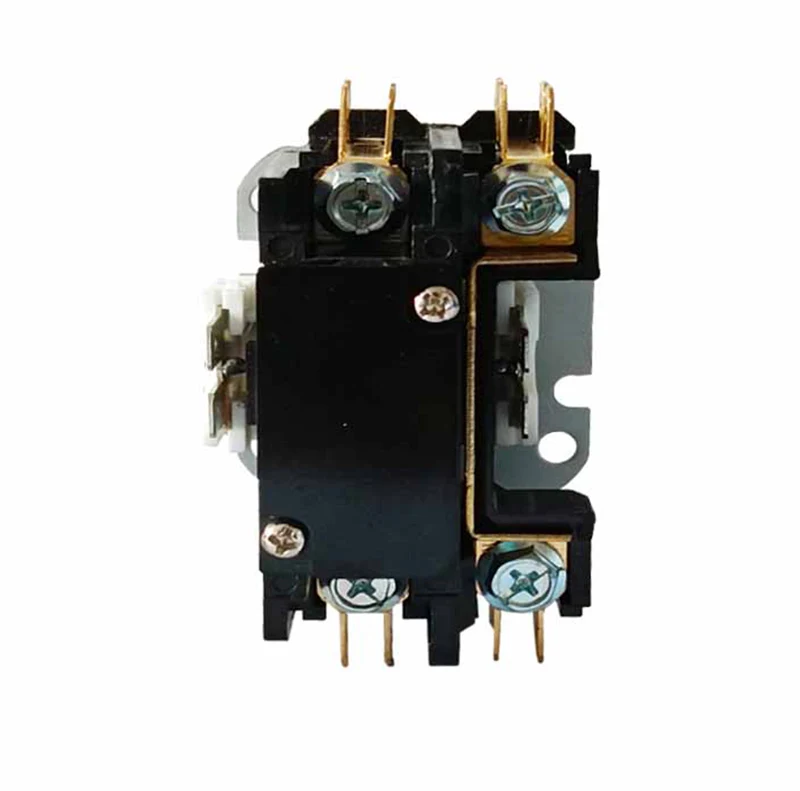

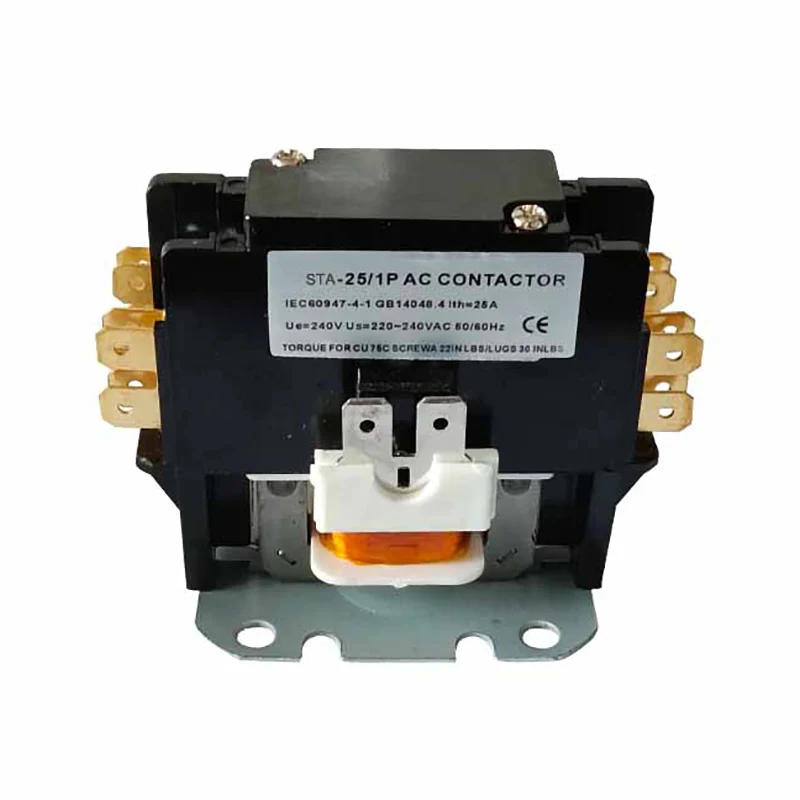

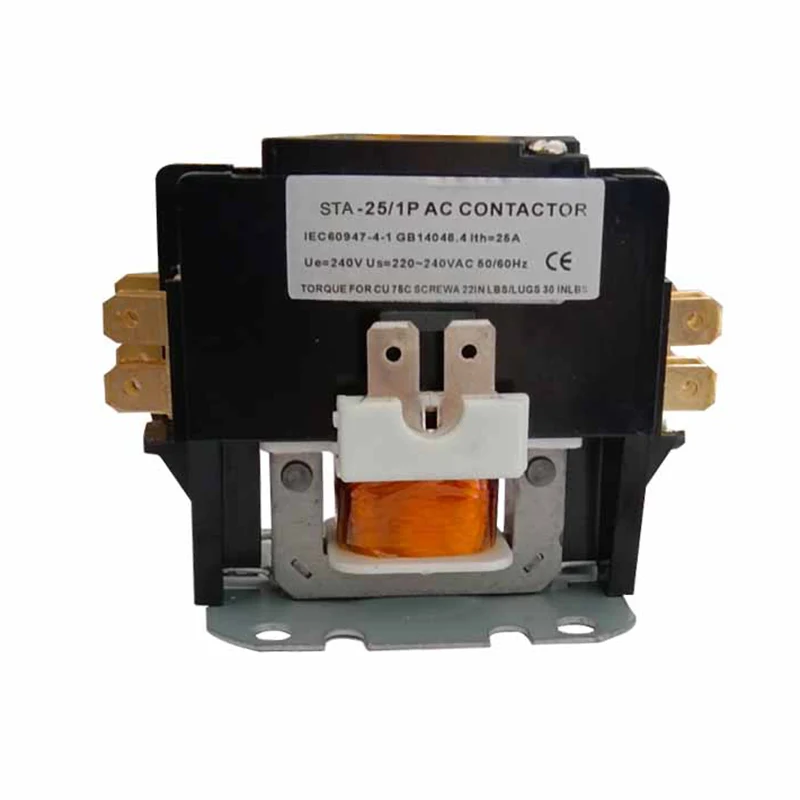

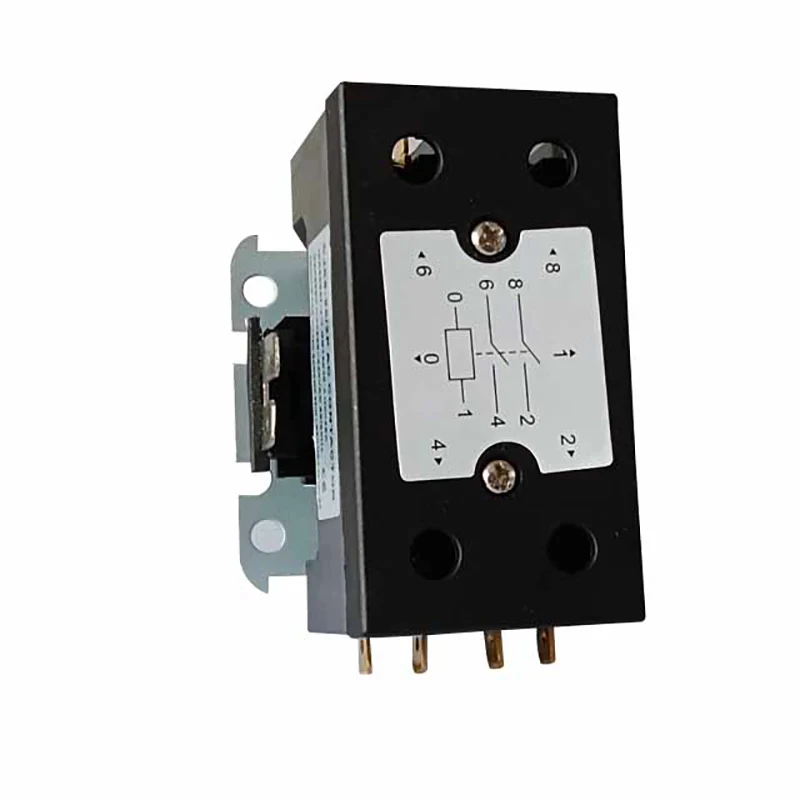

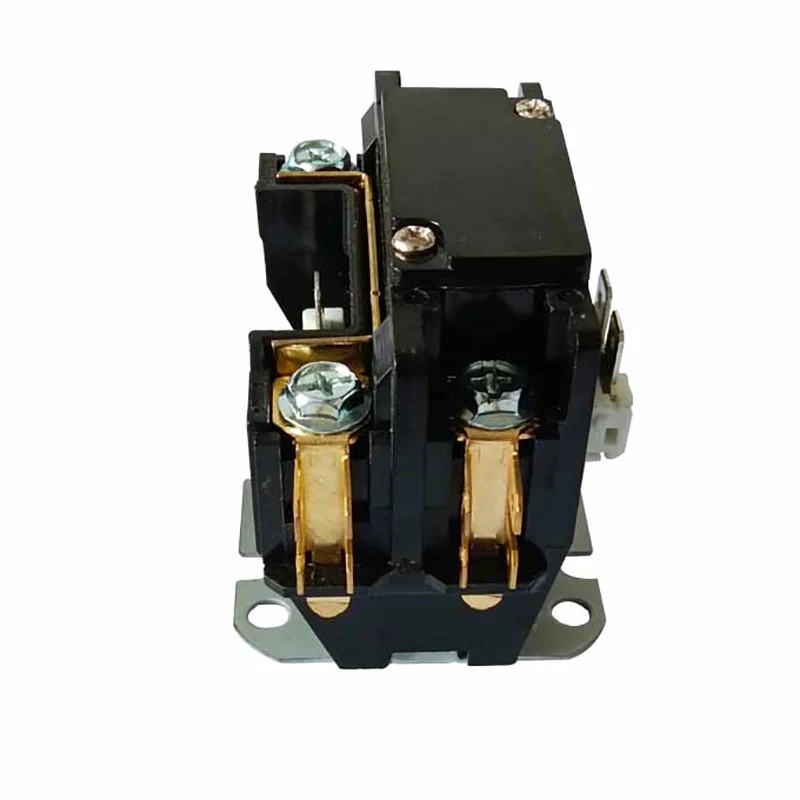

1,5p 25a Klimaanlage Konditionierungsschütze

1,5P 25A -Klimaanlagenkonditionierungsschütze sind eindeutig ein AC -Schütze für den Zweck für die Verwendung in Kühl-, Klimaanlagen- und elektrischen Heizsystemen. Stromverbindungen können entweder mit Schraubenklemmen mit schnellen Verbindungen oder Lug -Klemmen mit Schnellinformationen hergestellt werden Sie entsprechen IEC60947-4-1

Anfrage absenden

Produktbeschreibung

Modell Nr	Volllast	Resistive Verstärker (a)	Stange Nr.	Spannungsspannung ( V)	Leitungsspannung (v)	Max HP		-
Modell Nr	Verstärker (a)	Resistive Verstärker (a)	Stange Nr.	50/60 Hz	Leitungsspannung (v)	Stromspannung (V)	Einzel Phase	Drei Phase
CJX9-20/1	20	30	1	24	240/277	120	1.5	-
CJX9-20/1,5			1.5
CJX9-20/2			2
CJX9-20/3			3	120	480	240/270	3	7.5
CJX9-20/4			4	208/240	600	480/600	-	7.5
CJX9-25/1,5	25	35	1.5	24	240/277	120	2	-
CJX9-25/2			2	24	240/277	120	2	-
CJX9-25/3			3	120	480	240/270	5	7.5
CJX9-25/4			4	208/240	600	480/600	-	15/20
CJX9-30/1,5	30	40	1.5	24	240/277	120	2	-
CJX9-30/2			2	120	480	240/270	5	10
CJX9-30/3			3	208/240	600	480/600	-	15/20
CJX9-30/4			4	208/240	600	480/600	-	15/20
CJX9-40/2	40	50	2	24	240/277	120	3	-
CJX9-40/3	40	50	3	120	480	240/270	7.5	10
CJX9-40/4	40	50	4	208/240	600	480/600	-	15/20
CJX9-50/2	50	60	2	24	240/277	120	3	-
CJX9-50/3	50	60	3	120	480	240/270	10	15
CJX9-50/4	50	60	4	208/240	600	480/600	-	25/25
CJX9-60/2	60	70	2	24	240/277	120	5	-
CJX9-60/3	60	740	3	120	480	240/270	10	20
CJX9-60/4	60	70	4	208/240	600	480/600	-	30/30
CJX9-75/2	75	85	2	24	240/277	120	5	-
CJX9-75/3	75	85	3	120	480	240/270	15	25
CJX9-75/4	75	85	4	208/240	600	480/600	-	40/40
CJX9-90/2	90	100	2	24	240/277	120	7.5	-
CJX9-90/3	90	100	3	120	480	240/270	20	30
CJX9-90/4	90	100	4	208/240	600	480/600	-	50/50

Isoliermaterial	Kontaktblock und Träger sind qualitativ hochwertig Thermosettierungsharz mit elektrischer Qualität
Temperaturbereich	-40 ° F bis 150 ° F; -5-+40
Mechanische Lebensdauer (keine Last)	Entspricht dem Standard der UL- und ARI -Spezifikationen
Elektrisches Leben	Entspricht den ul- und ARI -Spezifikationen Standard
Gewicht (ungefähr)	9,25 oz
Spulenfrequenz	50/60 Hz
Spulenisolierung	Klasse B (130ºC)
Beendigung	Druckstecker und doppelte 1/4 q.c
Arbeiten	85% der nominalen Spulenoltage; 110% maximal sicher arbeiten
Dienstzyklus	Kontinuierlich

Operationsprinzip

Wenn die Spule des 1,5p 25A -Klimaanlagen -Konditionierungsschützs mit Strom versorgt wird, wird der Eisenkern magnetisch und zieht das Kontaktsystem zum Schließen an, wodurch die elektrische Belastung an die Stromquelle verbindet. Wenn die Spule de-verstärkt wird, verliert der Eisenkern seinen Magnetismus und das Kontaktsystem wird durch eine Feder getrennt, wodurch die Last von der Stromquelle getrennt wird. Auf diese Weise ermöglicht der Schütze die Fernbedienung der elektrischen Belastung.

Definitionsbedingte Schütze anwenden:

• Die Klimaanlagen -AC -Schütze der CJX9 (oder STA) -Serie gilt hauptsächlich für eine Linie von AC 50 Hz oder 60 Hz, die Nennleistungspannung beträgt 240 V und der Bewertungsstrom bis zu 60A, der zum Schließen oder Ausschalten der Leitung verwendet wird

• Klimaanlagenkontaktoren sind eindeutig ein AC -Schütze für den Zweck, der für die Verwendung von Kühl-, Klimaanlagen- und Elektroheizungssystemen ausgelegt ist.

• Stromverbindungen können entweder mit Schraubenklemmen mit Schnellverbindungen oder Lug -Klemmen mit Schnellinformationen hergestellt werden

• Sie entsprechen IEC60947-4-1

Struktur und Merkmale

Struktur:

Elektromagnetisches System: Einschließlich der Spule, des Kerns und anderer Komponenten, mit denen der magnetische Fluss zum Öffnen und Schließen des Kontaktsystems gesteuert wird.

Kontaktsystem: einschließlich Hauptkontakt und Hilfskontakt wird der Hauptkontakt verwendet, um einen hohen Strom zu tragen, und der Hilfskontakt wird verwendet, um die Übertragung und Rückmeldung des Steuersignals zu realisieren.

Bogenlöschungsgerät: Wird zum Löschen des Bogens verwendet, der erzeugt wird, wenn der Kontakt getrennt wird, um den Kontakt vor Schäden zu schützen.

Shell: Wird verwendet, um die internen Komponenten vor der externen Umgebung zu schützen und gleichzeitig Wärmeableitungen bereitzustellen.

Merkmale:

Mit einem genau definierten Zweck und spezifischen Design für bestimmte Stromversorgungssysteme und Lasttypen.

Das Kontaktsystem wird aus hochwertigen Materialien mit guter elektrischer Leitfähigkeit und Verschleißfestigkeit hergestellt.

Das elektromagnetische System verfügt über eine ausreichende Saugkraft, um die Kontakte zuverlässig einzubeziehen und freizusetzen.

Das Bogenlöschgerät kann den Bogen effektiv löschen und die Kontakte vor Schäden schützen.

Die Schale ist vernünftigerweise mit ausreichender Festigkeit und Wärmeableitungsleistung ausgelegt.

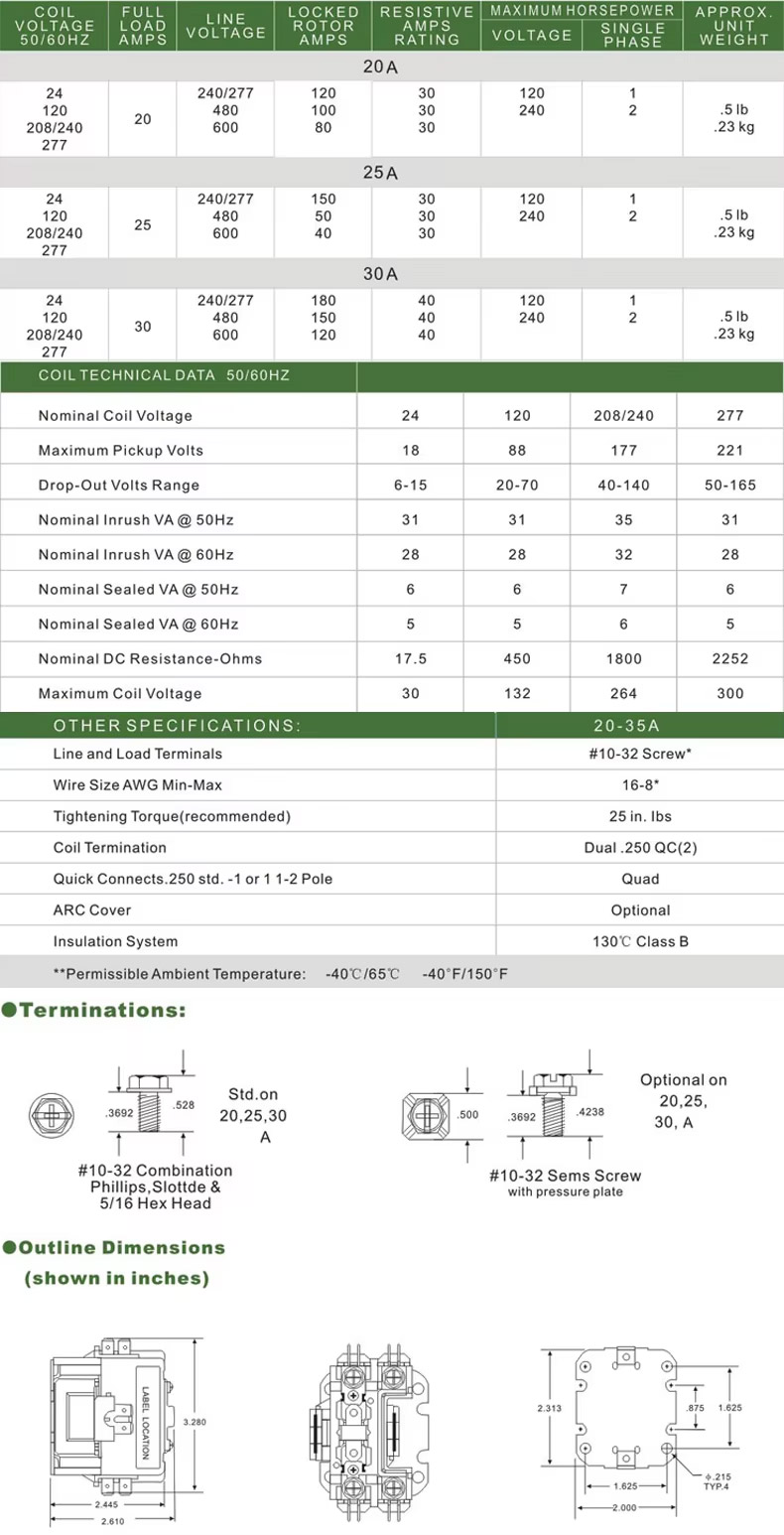

1.5P 25A Air AC Conditioning Contactor
