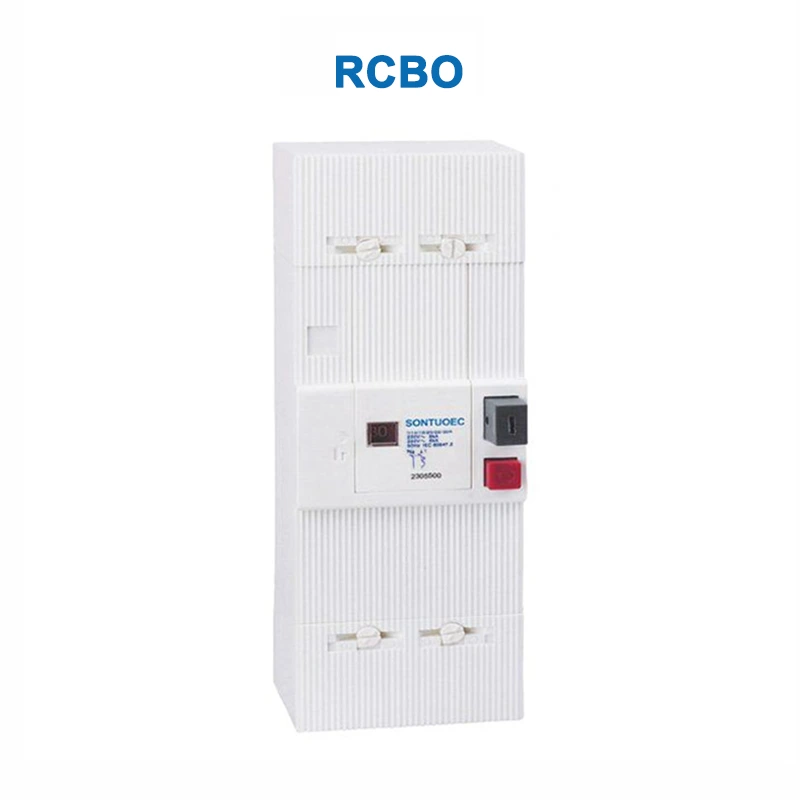

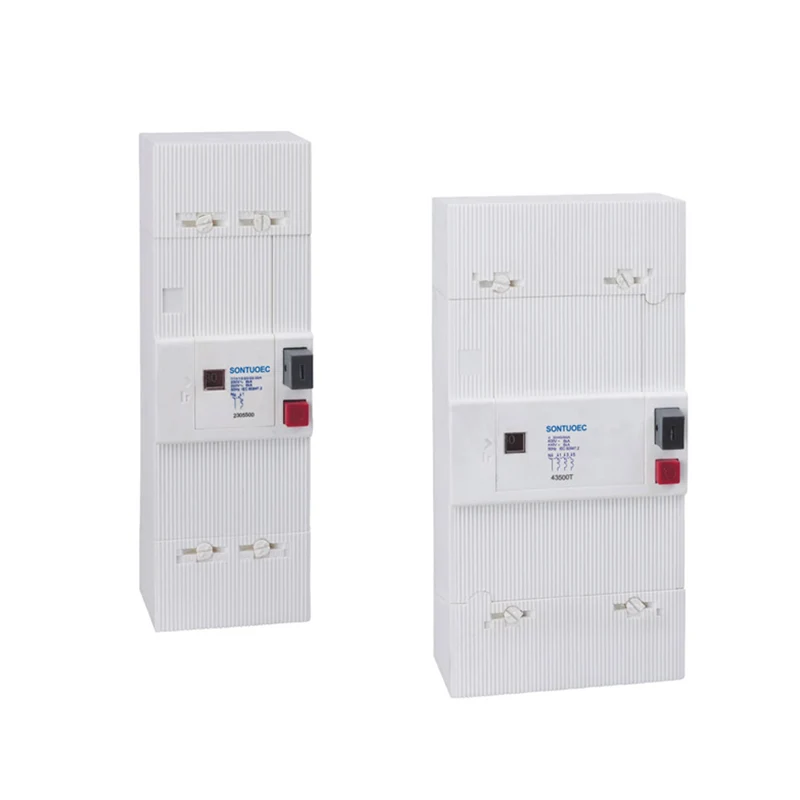

Der Differentialstromschalter RCBO ist ein Gerät, das speziell zum Erkennen und Abschneiden des Fehlerstroms in einer Schaltung aufgrund von Leckagen ausgelegt ist. Wenn der Leckstrom in der Schaltung einen voreingestellten Wert erreicht oder überschreitet, stolpert der RCBO automatisch, wodurch die Schaltung abschneidet und elektrische Brände und Stromausfälle verhindert werden.
Modell |
Elektromagnetischer Typ, elektronischer Typ |
Marke |
Esoueec |
Pol. Nr |
2p/4p |
Bewertungsstrom (a) |
5 ~ 15a, 10 ~ 30a, 30 ~ 60a, 60 ~ 90a (Strom einstellbar) |
Nennspannung (v) |
230/400V |
Kapazität brechen | 3ka, 6ka, 8ka |
Bewertungsempfindlichkeit l △ n | 300.500 (MA) |
Frequenz |
50/60 Hz |
Operationsprinzip

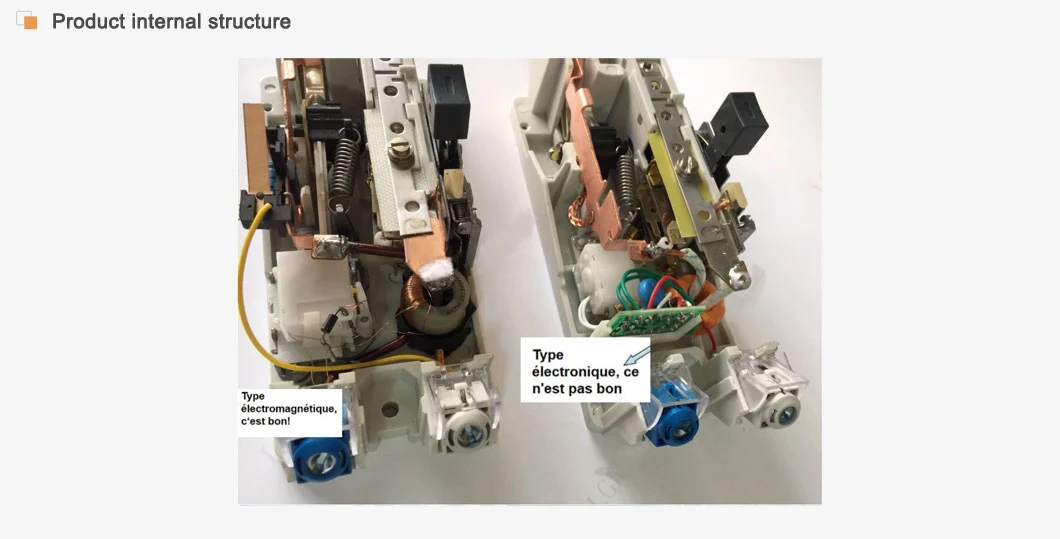

Das Betriebsprinzip der ELCB basiert auf der Erkennung von unausgeglichenen Strömen in einer Schaltung durch einen Null -Sequenzstromtransformator (ZCT). Wenn der Brandlinienstrom in der Schaltung nicht gleich dem Null -Leitungsstrom ist, d. H. Es gibt einen Leckstrom, erfasst der ZCT diesen unausgeglichenen Strom und erzeugt ein entsprechendes elektrisches Signal. Die elektronische Schaltung in der ELCB verarbeitet dieses Signal, und wenn das Signal den voreingestellten Schwellenwert erreicht oder überschreitet, wird der Auslösemechanismus gelöst, um den Stromkreis abzuschneiden.
Hohe Empfindlichkeit: Der Differentialstromschalter RCBO kann kleine Leckageströme erkennen, normalerweise auf Milliampere -Ebene, was zu einer hohen Schutzgenauigkeit führt.
Schnelle Antwort: Sobald der Leckstrom erkannt wurde, schneidet der ELCB die Schaltung schnell ab, um zu verhindern, dass der Fehler ausgeht.
Vielseitigkeit: Zusätzlich zum grundlegenden Leckageschutz verfügen einige ELCBs überlastet und Kurzschlussschutz.
Einfach zu installieren und zu warten: ELCBs sind in der Regel Plug-and-Play-Design für einfache Installation und Entfernen. In der Zwischenzeit erleichtert die einfache interne Struktur die Aufrechterhaltung und Überholung.

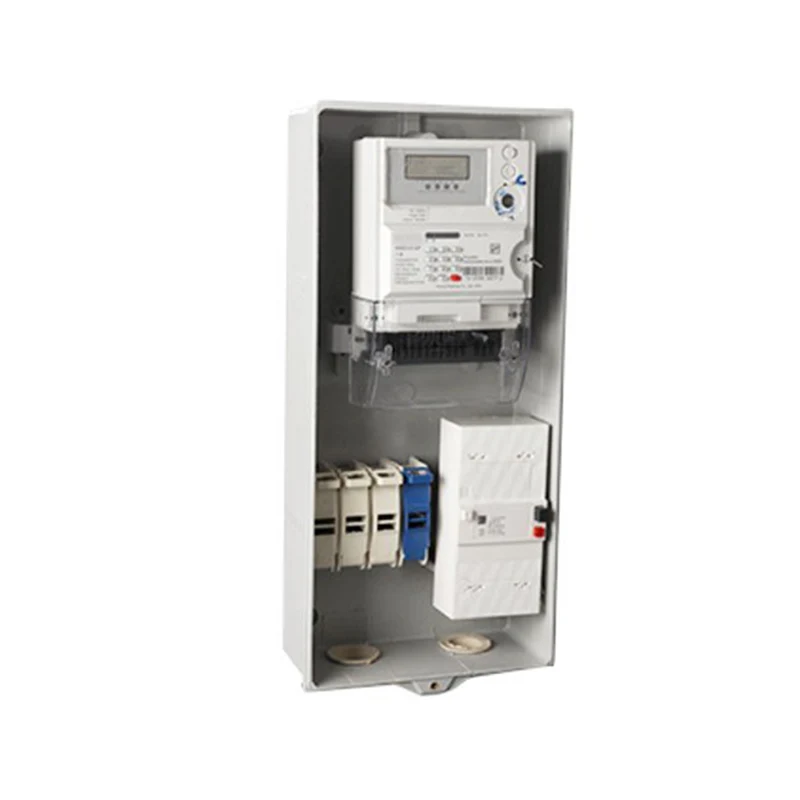

ELCBs werden häufig an Orten eingesetzt, an denen ein elektrischer Schutz erforderlich ist, wie Häuser, Büros, Fabriken, Krankenhäuser usw. Der Schutz von ELCB ist besonders wichtig in nass- oder elektrokutionsergebnissen Umgebungen wie Badezimmern, Küchen, Schwimmbädern und anderen Bereichen.
