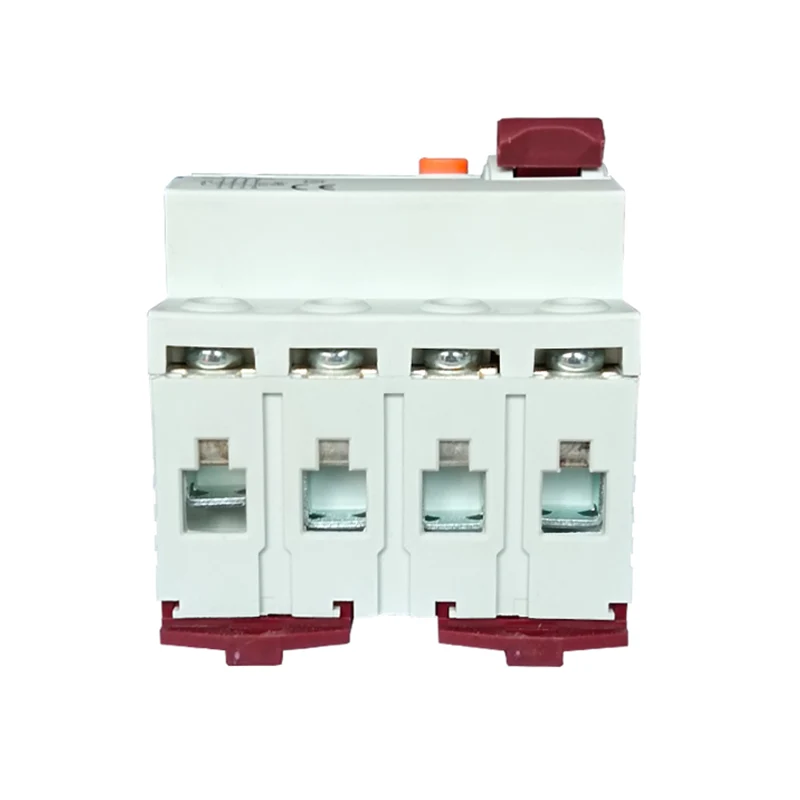

4p 40a/10 mA Reststromleiterschalter

Der 4p 40a/10 mA-Reststromschalter ist ein Reststromschalter mit 4 Polen (d. H. 3-Phasen-Feuer und Nulldrähten), der bei 40 Ampere bewertet ist und die Kreislauf automatisch abschneiden kann, wenn der Reststrom in der Schaltung mit oder über 10 Milliamps erfasst wird. Das Gerät wird hauptsächlich verwendet, um elektrische Brände und Stromschläge zu verhindern und die Sicherheit der persönlichen und Geräte zu schützen.

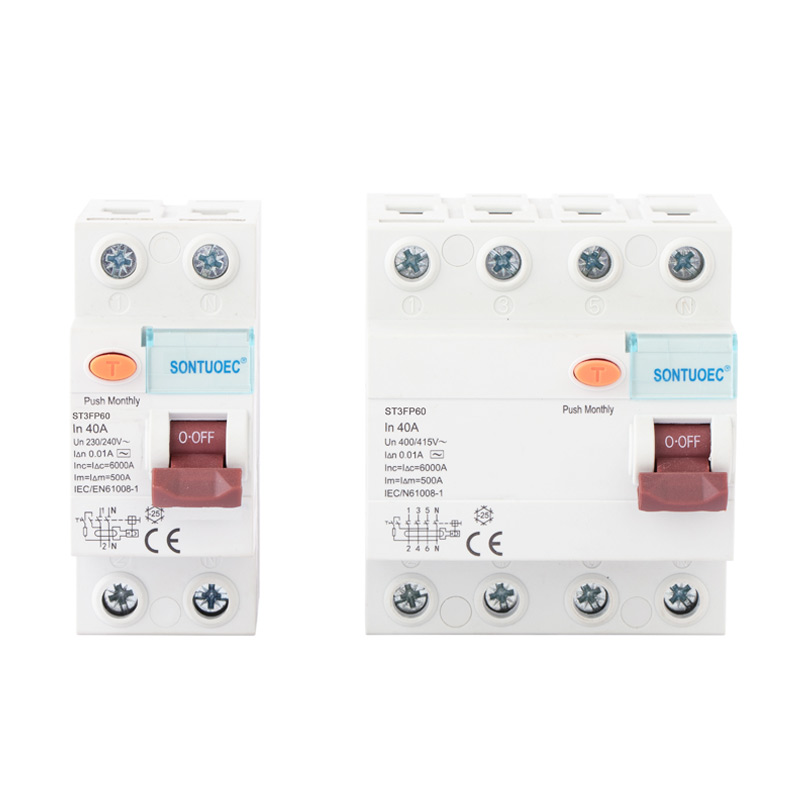

Modell:ST3FP60

Anfrage absenden

Produktbeschreibung

Modell:	ST3FP60
STANDARD	IEC61008-1
Verbleibende aktuelle Eigenschaften:	Und, und
Pole Nr .:	2p, 4p
Bewertungsstrom:	16a, 25a, 32a, 40a, 63a;
Nennspannung:	230/400V AC
Bewertungsfrequenz:	50/60 Hz
Bewertungsreste Betriebsstrom iδn:	10 mA, 30 mA, 100 mA, 300 mA, 500 mA
Bewertungsreste nicht operierender Strom i Δno:	≤ 0,5i & Dgr; N
Bewertetes bedingte Kurzschlussstrom inc:	6000a
Bewertete bedingte restliche Kurzschließung Strom iδc:	6000a
Stolperdauer:	Instantane Auslösen ≤ 0,1 Sek
Reststolperne aktuelle Reichweite:	0,5iδn ~ iδn
Elektro-mechanische Ausdauer:	4000 Zyklen
Befestigungsdrehmoment:	2.0nm
Verbindungsanschluss:	Schraubenklemme Säule mit Klemme
Installation:	35 -mm -DIN -Schienenmontage

Operationsprinzip

Das Betriebsprinzip dieses Leistungsschalters basiert auf dem aktuellen Gleichgewichtsprinzip. Unter normalen Bedingungen sollten die Ströme, die die Schaltung betreten und verlassen, in einer durch eine Last verlaufenden Linie gleich sein. Wenn jedoch ein Isolationsfehler in der Linie vorliegt oder wenn ein Mensch mit dem Schaltkreis in Kontakt kommt, kann dies zu einer Stromverletzung führen, wodurch die Ströme in und aus dem Schaltkreis unausgeglichenes und ausgelöst werden. Zu diesem Zeitpunkt erkennt der Stromtransformator im Leistungsschalter diesen unausgeglichenen Strom und konvertiert ihn in ein elektrisches Signal. Der elektronische Schaltkreis verstärkt, vergleichen und verarbeitet dieses Signal, und wenn das Signal einen voreingestellten Schwellenwert erreicht, d. H. Wenn der Reststrom 10 Milliamps erreicht oder überschreitet, schneidet der Leistungsschalter die Schaltung schnell ab.

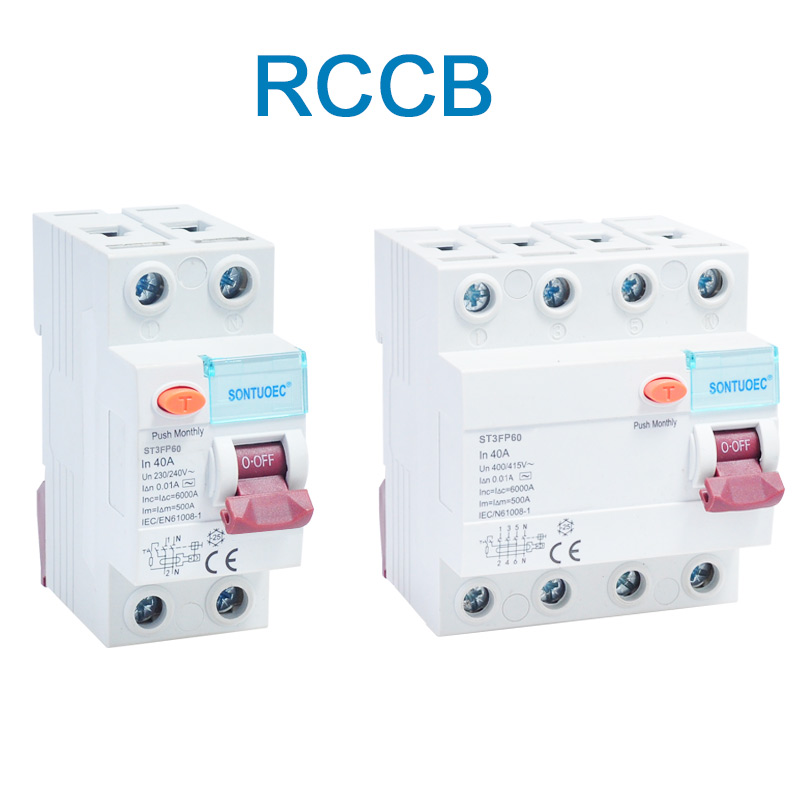

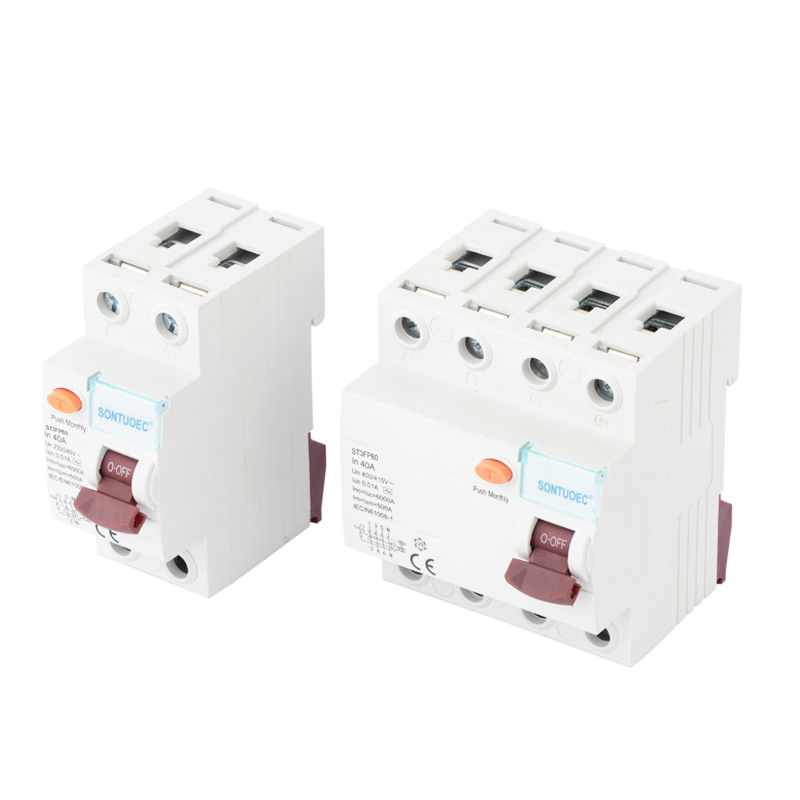

4P 40A/10mA Residual Current Circuit Breaker

Hauptmerkmale

Hohe Empfindlichkeit: In der Lage, einen winzigen Leckstrom (10 mA) zu erkennen und den Stromkreis rechtzeitig abzuschneiden, um elektrische Brände und elektrische Stoßdämpferunfälle zu vermeiden.

Schnelle Antwort: Sobald der Leckstrom erkannt wurde, schneidet der Leistungsschalter die Schaltung in sehr kurzer Zeit ab (normalerweise innerhalb von zehn Millisekunden).

Vielseitigkeit: Zusätzlich zur Funktion der grundlegenden Leckagenschutz kann der Leistungsschalter auch überlastende und kurzkreisige Schutzfunktionen haben.

Einfach zu installieren und zu warten: Normalerweise werden modularisiertes Design verwendet, das einfach zu installieren und abzubauen ist. In der Zwischenzeit erleichtert die einfache interne Struktur die Aufrechterhaltung und Überholung.
