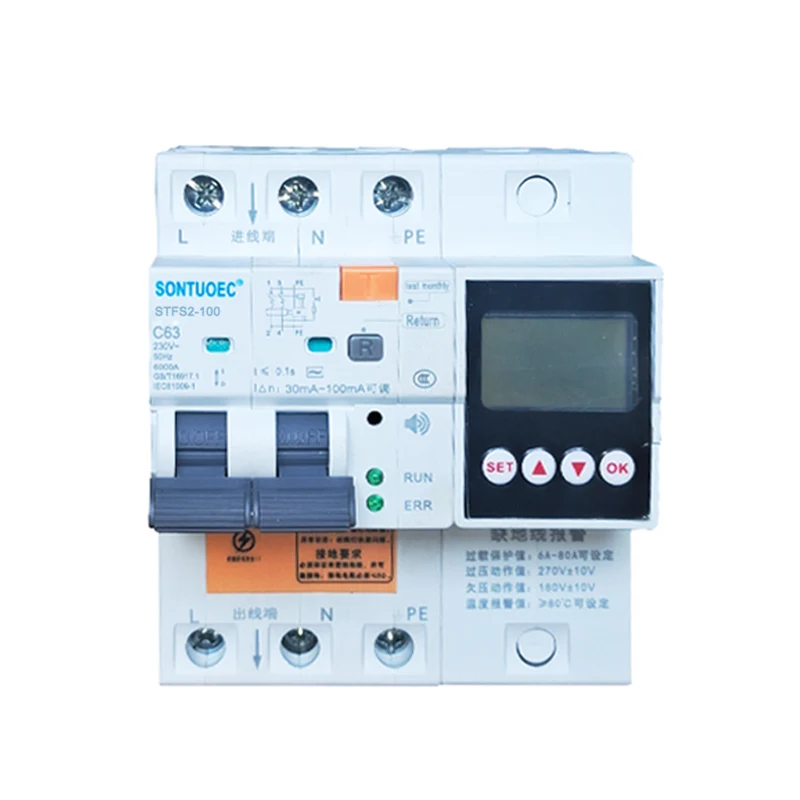

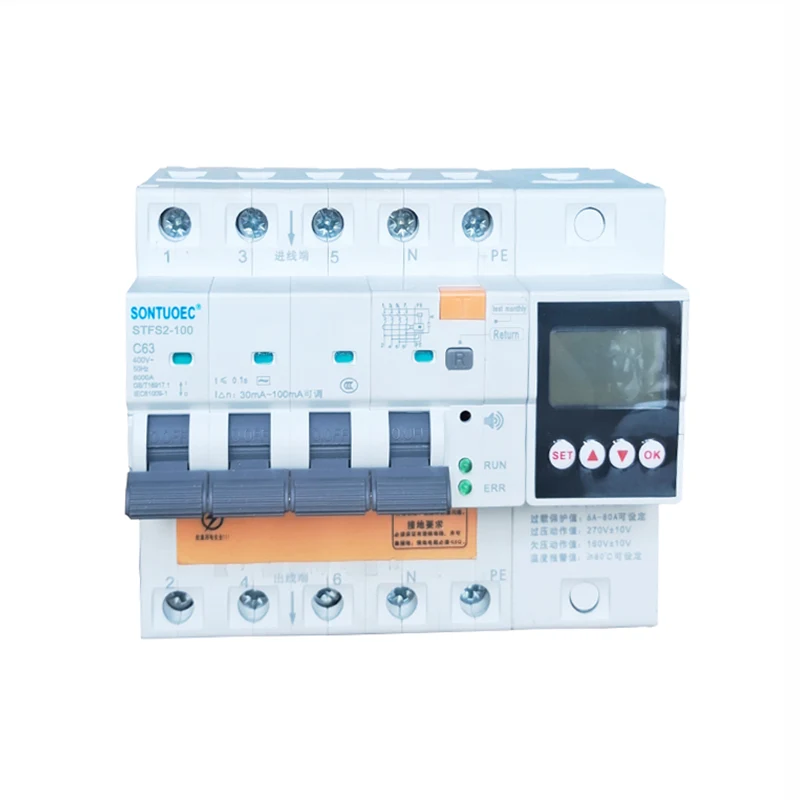

100A 2p 4p Multifunktions-RCBO

Der multifunktionale RCBO STSF2-100 100A 2p 4p ist für Wechselstrom 50/60 Hz geeignet, ausgelegt für einen Stromkreis mit einer Spannung von 230 V-400 V und einem Nennstrom von 100 A, wenn eine Person einen Stromschlag erleidet oder das Stromnetz undicht ist. Wenn Leckage, Überspannung und Unterspannung die eingestellten Werte erreichen, kann der Fehlerstromschutzschalter schnell und in sehr kurzer Zeit die Stromversorgung unterbrechen. Wenn die Überwachungstemperatur des Fehlerstromschutzschalters den eingestellten Wert erreicht, wird die Überwachungserdungsleitung nicht angeschlossen. Wenn das Produkt angeschlossen ist, gibt es einen Alarmton aus, um die Sicherheit von Personal und elektrischen Geräten zu schützen und zu vermeiden Vermeiden Sie Schäden an Geräten durch Überspannung im Stromnetz. Verfügt über Überlast-, Kurzschluss-, Leckage- und Überspannungsschutzfunktionen. Unterspannungs- und Übertemperaturschutzfunktionen können unter normalen Umständen auch zum intermittierenden Ein- und Ausschalten elektrischer Geräte verwendet werden Beleuchtungsschaltungen, besonders geeignet für industrielle und gewerbliche Lichtverteilungssysteme. Das Produkt hat ein kleines Volumen, eine kompakte Struktur und eine bessere Kosteneffizienz als andere ähnliche Produkte. Es hat ein wunderschönes Aussehen, Aufgrund der hohen Schaltleistung ist es eine gute Wahl für die Stromverteilung im Haushalt. Dieses Produkt entspricht den Standards GB/T 16917.1 und IEC 61009-1 und hat die CE-Zertifizierung erhalten.

Modell:STFS2-100

Anfrage absenden

Produktbeschreibung

Modell	STFS2-100 Elektrotyp
Fehlerstromeigenschaften	Wechselstrom
Standard	IEC/EN 61009-1
Bewertete Empfindlichkeitl△n	0,03,0,1,0,3
Pol Nr	Pol: 1P+N+PE; 3P+N+PE
Nennstrom (A)	6A, 10A, 16A, 20A, 25A, 32A, 40A, 63A, 80A, 100A
Nennspannung (V)	240/415 V; 230/400 V
Bemessungsfehlerstrom	10mA, 30mA, 100mA, 300mA, 500mA
Bewerteter bedingter Restkurzschluss aktuell	6KA
Elektromechanische Ausdauer	über 4000 Zyklen
FUNKTION:	Auslaufschutz, Überlaststromschutz, Kurzschlussschutz, unter spannung schutz, Überspannungsschutz, Nennstrom/Spannung einstellbar, Temperaturschutz, Wassereintrittsalarm und so weiter.

UMGEBUNGSLUFTTEMPERATUR:

1. Die Umgebungslufttemperatur darf nicht unter -5 °C und nicht über +40 °C liegen und der Tagesdurchschnittswert darf +35 °C nicht überschreiten.

2. Höhe: Die Höhe des Aufstellungsortes darf 2000 m nicht überschreiten.

3.Atmosphärische Bedingungen

Die Luft ist sauber und bei einer Höchsttemperatur von +40 °C beträgt die relative Luftfeuchtigkeit nicht mehr als 50 %. Bei niedrigeren Temperaturen, etwa bei +20 °C, ist eine höhere relative Luftfeuchtigkeit zulässig.

Die relative Luftfeuchtigkeit sollte 90 % nicht überschreiten. Aufgrund gelegentlicher mäßiger Kondensation durch Temperaturschwankungen ist auf entsprechende Maßnahmen zu achten.

4. Installationskategorie Die Installationskategorien sind III und III

Strom und Anzahl der Pole

100 A: Dies zeigt an, dass der RCBO für 100 Ampere ausgelegt ist. Der Nennstrom ist der maximale Stromwert, den der Leistungsschalter kontinuierlich führen kann, ohne dass es zu Überhitzung oder Schäden kommt.

2p, 4p: Das „p“ steht hier für die Polzahl, also die Anzahl der Stromkreisphasen, an die der Leistungsschalter angeschlossen werden kann. 2p bedeutet, dass der Leistungsschalter an zwei Stromkreisphasen (normalerweise Feuer und Null) angeschlossen werden kann, während 4p bedeutet, dass er an vier Stromkreisphasen (normalerweise dreiphasig Feuer und Null) angeschlossen werden kann.

Multifunktional

„Multifunktional“ bedeutet, dass dieser 100A 2p 4p Multifunktions-RCBO mit einer Vielzahl von Schutzfunktionen ausgestattet ist. Zusätzlich zum grundlegenden Überlast- und Kurzschlussschutz kann es auch Auslaufschutz, Unterspannungsschutz, Überspannungsschutz usw. bieten. Temperaturschutz, Wassereintrittsalarm, einstellbarer Strom und Spannung. Diese Schutzmaßnahmen ermöglichen es dem RCBO, einen umfassenderen Schutz für Schaltkreise und Geräte zu bieten.

100A 2p 4p Multifunctional RCBO

Warnung!

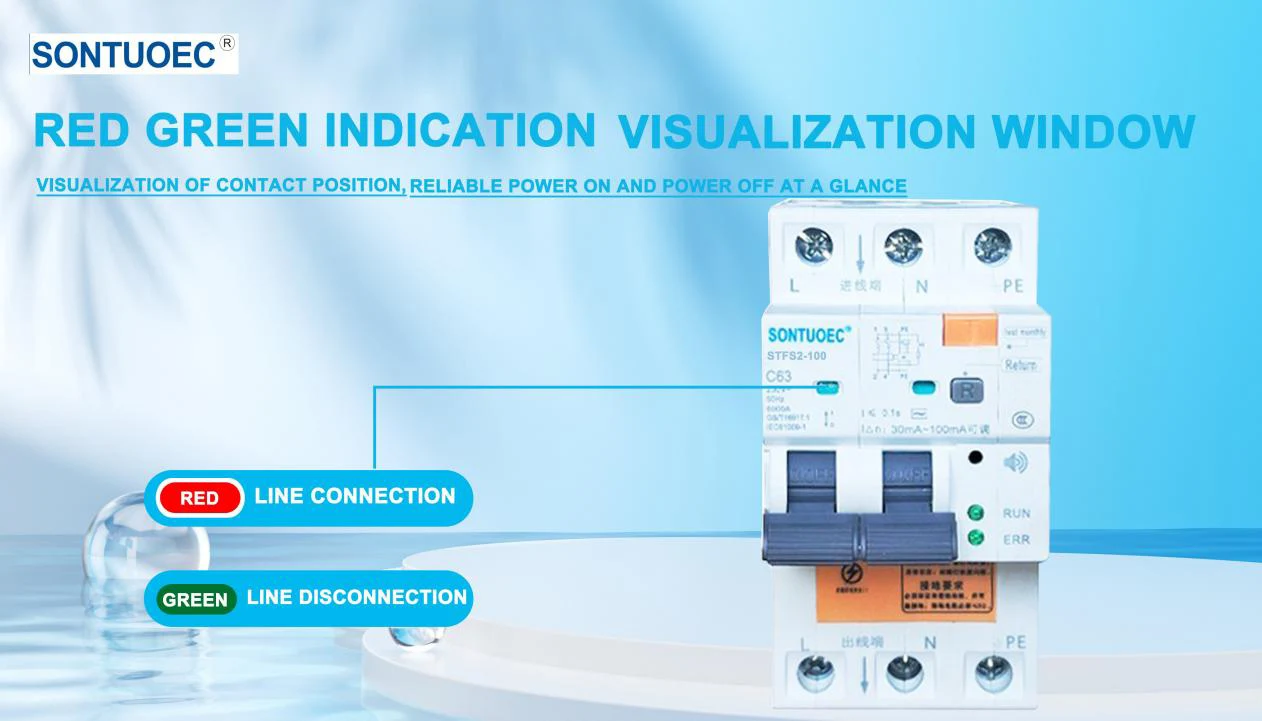

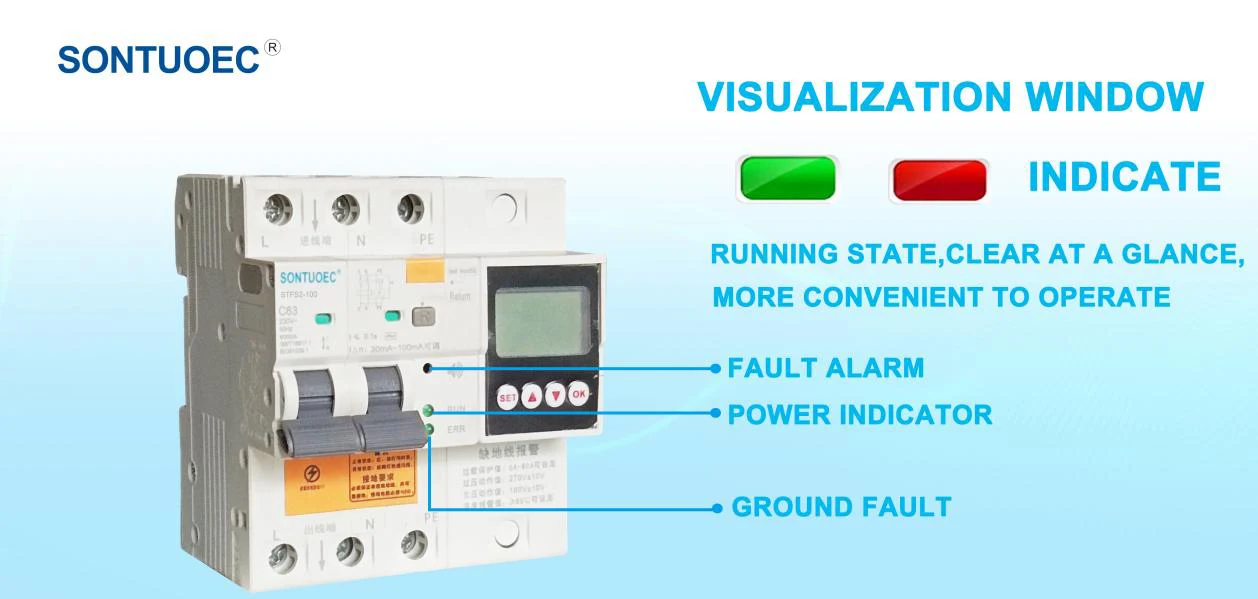

Warnung Normalzustand: grünes Licht an;

Abnormaler Zustand: Das Licht ist aus

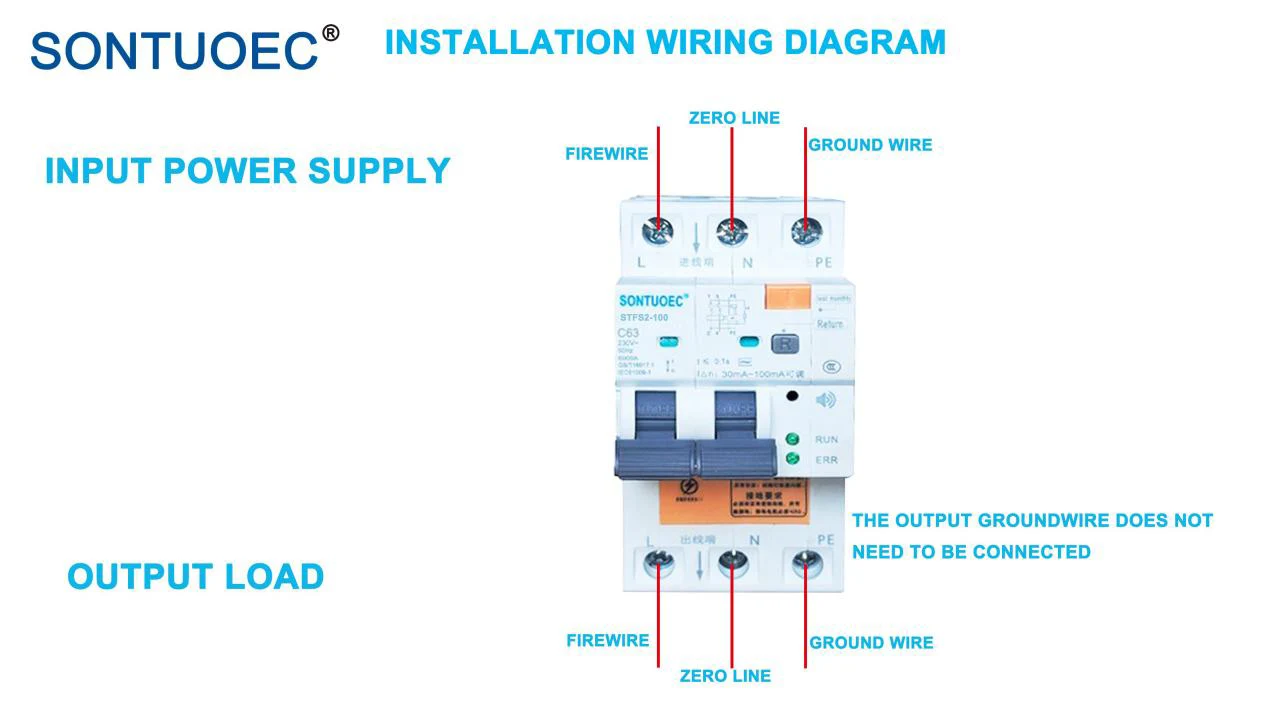

Erdungsanforderungen:

Es ist darauf zu achten, dass ein Erdungskabel und ein Erdungskabel vorhanden sind und der Erdungswiderstand 5 Ω betragen muss!

Anwendungsszenario

Da RCBO über eine Vielzahl von Schutzfunktionen verfügt, wird es häufig in Stromkreisen verwendet, die persönliche Sicherheit erfordern, wie z. B. Stromkreise für Beleuchtung, Schwachstrom und Elektrogeräte in Häusern und öffentlichen Orten. Diese Orte sind oft durch Wasser und Feuchtigkeit gekennzeichnet, was leicht zu Leckunfällen führen kann. Darüber hinaus kann RCBO auch in industriellen elektrischen Systemen eingesetzt werden, in denen die Sicherheit von Menschen eine Voraussetzung ist, wie z. B. periphere Lichtsteuerkreise, Radarsysteme und geologische Erkundungsinstrumente.
