1p+n elektronischer Typ RCBO

1p+n Elektronischer Typ RCBOIS Ein spezieller Typ des Leistungsschalters, der das elektromagnetische Prinzip verwendet, um den Reststrom (Leckstrom) in der Schaltung zu erkennen und abzuschneiden, wodurch elektrische Brände und persönliche Elektroschockunfälle verhindert werden. Gleichzeitig verfügt es auch über eine Überstromschutzfunktion, die die Stromversorgung automatisch abschneiden kann, wenn die Schaltung überlastet ist oder kurz um die Sicherheit der Schaltung und der Ausrüstung geschaltet wird.

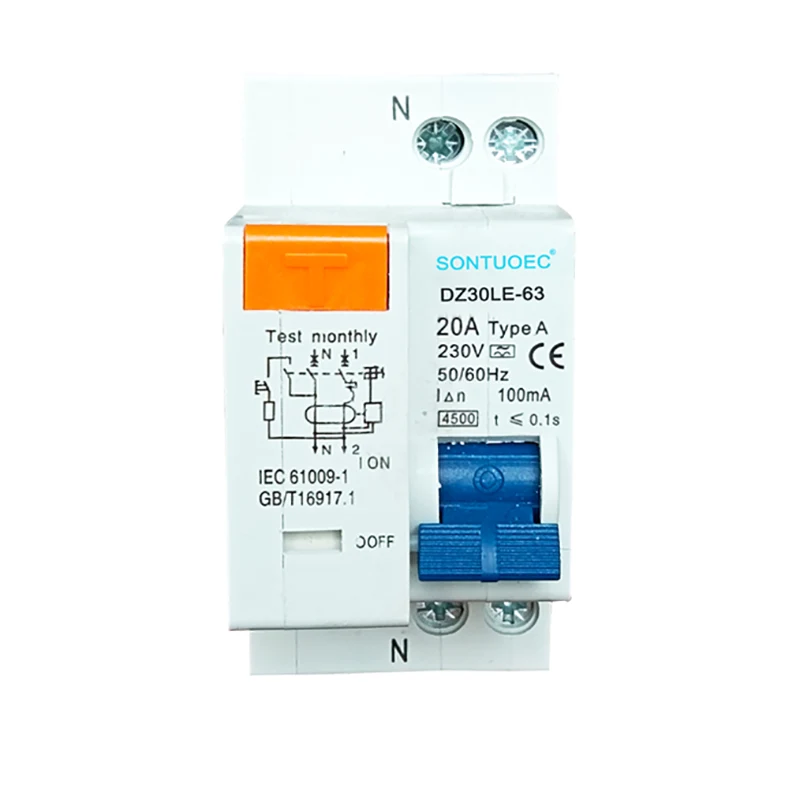

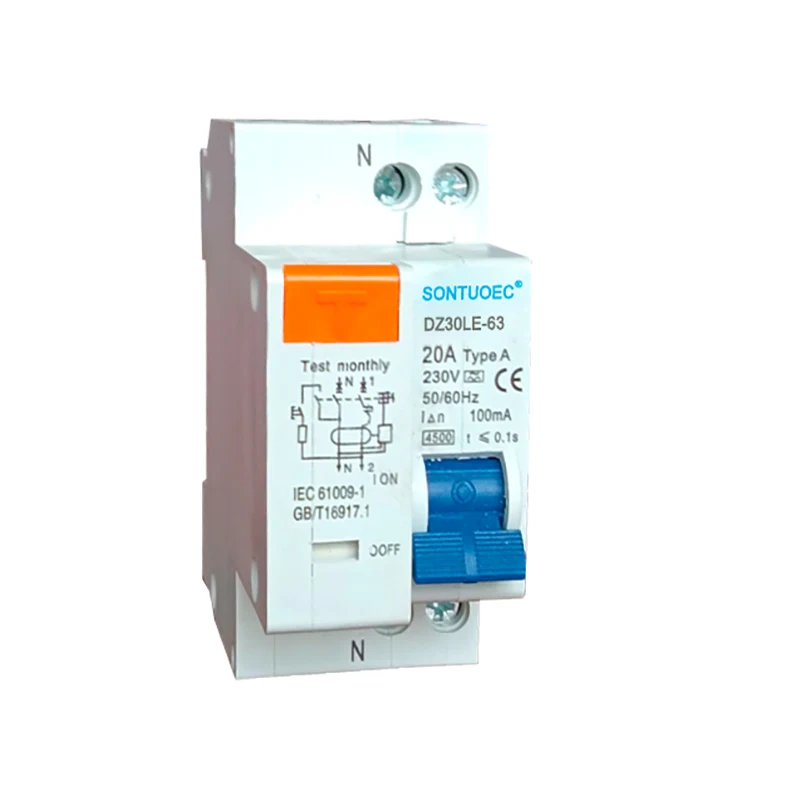

Modell:DZ30LE-63

Anfrage absenden

Produktbeschreibung

Produktname	DZ30L-63
Modell	Elektronischer Typ (MCB+RCD)
Pole	1p+n	1p+n
Bewertungsstrom (a)	6a, 10a, 16a, 20a, 25a, 32a, 40a, 63a
Bewertet bedingten Restkreislaufstrom	3ka, 4,5ka; 6ka
Standard	IEC61009-1
Elektro-machanische Ausdauer	über 4000 Zyklen
Bewertungsbetriebsstrom bewertet	10 mA, 30 mA, 100 mA, 300 mA, 500 mA

Arbeitsprinzip

 Reststromerkennung: Wenn in der Schaltung ein Reststrom vorliegt, erkennt der Null -Sequenzstromtransformator im RCBO dieses Signal und konvertiert es zur Verarbeitung in ein elektrisches Signal.

 Signalverarbeitung und -vergleich: Das erkannte Reststromsignal wird verstärkt, filtriert und verarbeitet und dann mit dem voreingestellten Aktionsstromwert verglichen.

 Auslöser Wirkung: Wenn der Reststrom den Wert voreingestalteten Aktionsstromwert erreicht oder überschreitet, löst der RCBO den Auslösermechanismus aus, um die Hauptschaltungsleistung abzuschneiden.

Funktionen und Vorteile

 Elektromagnetisches Prinzip: Die Verwendung des elektromagnetischen Prinzips für den Reststromerkennung ist durch hohe Empfindlichkeit und schnelle Reaktionsgeschwindigkeit gekennzeichnet.

 Multifunktionaler Schutz: Zusätzlich zur verbleibenden Stromschutzfunktion verfügt es auch über eine Überstromschutzfunktion, die die Sicherheit von Schaltungen und Ausrüstungen umfassend schützen kann.

 Sicher und zuverlässig: RCBO nimmt fortschrittliche elektronische Komponenten und Freisetzungsmechanismus an, die eine hohe Zuverlässigkeit und Sicherheit aufweisen.

 Einfach zu installieren und zu warten: Die Struktur von RCBO ist vernünftig gestaltet, einfach zu installieren und gleichzeitig die Wartung und Überholung einfach auszuführen.

Diese 1p+n elektronische RCBO-Funktion als Kombination aus Leistungsschalter und Reststromvorrichtung, die den Menschen vor dem Fehler von Elektro aufgrund von Überstrom-, Kurzschluss- und Erdfehlerstrom schützen. Es schützt sich bis zu einem maximalen Kurzschlussstrom 32A oder 63A. Und halten Sie die Standard -IEC/EN 61009.1 ein.

1. Schutz vor Erdfehler/Leckagen und Funktion der Isolation

2. hohe Kurzschlusskreislaufkapazität

3. Anwenden auf Terminal- und Pin/Fork -Typ -Busuh -Verbindung

4. Ausgestattet mit mit Finger geschützten Verbindungsanschlüssen

5. automatisch den Schaltkreis trennen, wenn Erdfehler/Leckagestrom auftritt und die Nennerfindlichkeit überschreitet

6. INDEPENDE VON NETZUNGS UND LINE -LINE -Spannung und frei von externen Störungen, Spannungsschwankung.
