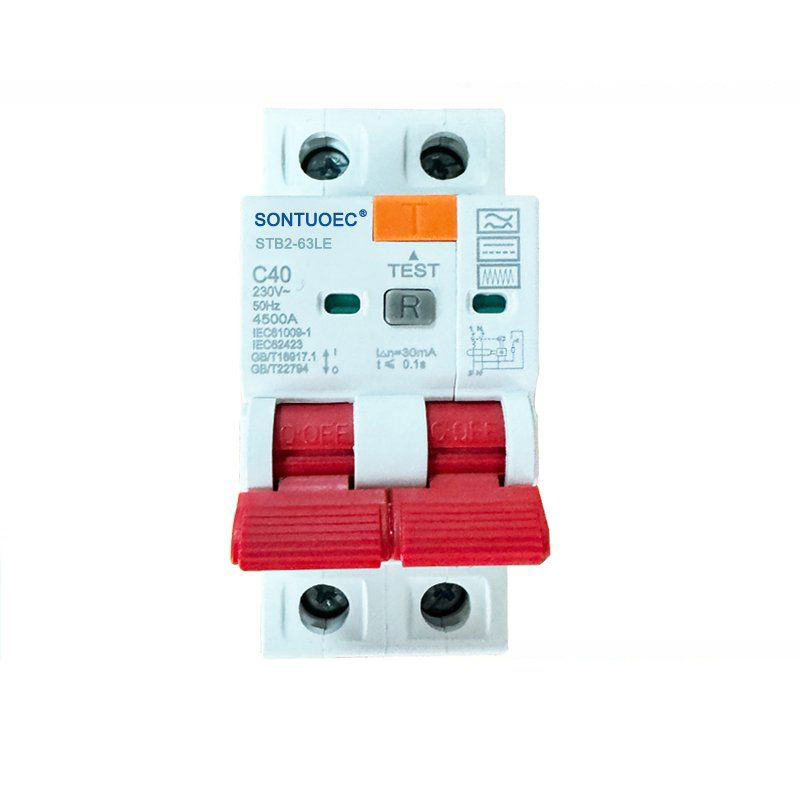

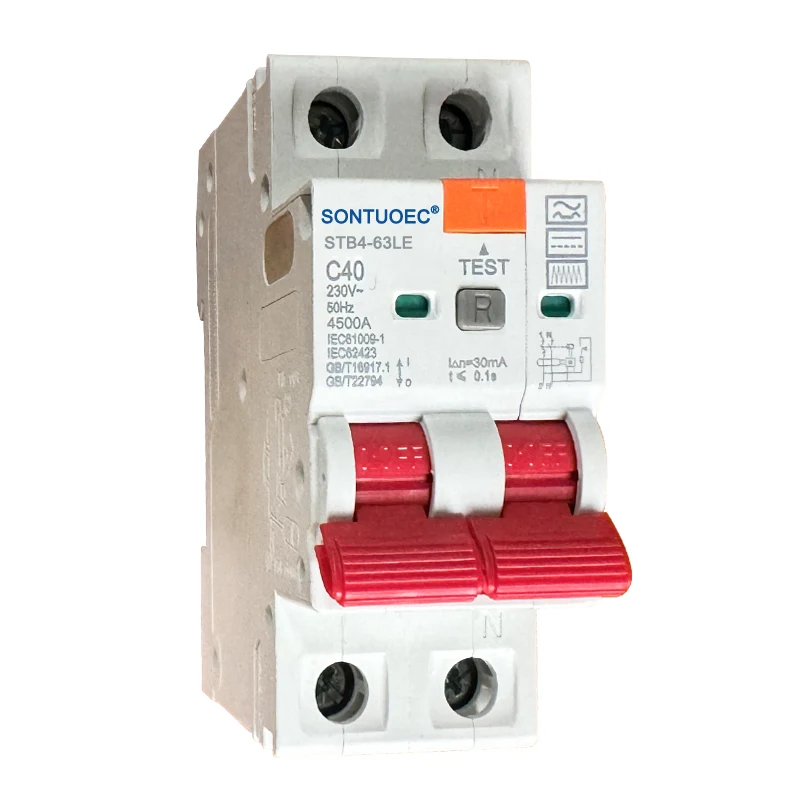

2p RCBO B -Typ

Hauptmerkmale und Parameter

Aktionsmerkmale: 2p 4p RCBO B -Typ hat eine Reststromschutzfunktion, wenn der Reststrom (d. H. Leckstrom) in der Schaltung einen voreingestellten Wert erreicht, der Leistungsschalter wirkt schnell, um die Schaltung abzuschneiden, um elektrische Stoßdämpferunfälle und elektrische Brände zu verhindern.

Bewertungsstrom: Abhängig von den spezifischen Modell und den Spezifikationen kann der Nennstrombereich von 2p 4p RCBO B -Typ variieren, enthält jedoch normalerweise einen weiten Bereich von Spezifikationen wie 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A und so auf.

Nennspannung: Der 2p 4p -RCBO -B -Typ wird typischerweise bei 240 V Wechselstrom für Haushaltsumgebungen und kommerzielle elektrische Umgebungen bewertet.

Nennfrequenz: Die Nennfrequenz dieses Leistungsschalters beträgt normalerweise 50/60 Hz, was der Häufigkeit der Stromversorgung in den meisten Ländern und Regionen entspricht.

Nennkurzkreiskapazität: Der 2p 4p RCBO B -Typ verfügt über eine hoch bewertete Kurzkreiskapazität wie 6ka oder 10 ka, die bei einem Kurzschlussfehler großen Strom Stoßdämpfer ohne Beschädigung standhalten kann.

Leckaktionsstrom: Der Leckaktionsstrom dieses Leistungsschalters beträgt normalerweise 30 mA oder weniger, was den Anforderungen der Internationalen Elektrotechnischen Kommission (IEC) und den relevanten nationalen Standards entspricht und die persönliche Sicherheit effektiv schützen kann.

 RCBO wird hauptsächlich in AC 50 Hz (60 Hz), Nennspannung 230/400 V, Nennstrom von 6a bis 40A mit niedrigem Spannungsanschlussverteilungssystem verwendet. RCBO ist gleich mit der MCB+RCD -Funktion; Es wird zum Schutz des Elektroschocks und zum menschlichen indirekten Kontaktschutz, zum Schutz der elektrischen Geräte verwendet, wenn der Strom der menschlichen Körper den Strom berührt, der den Wert des menschlichen Stroms und des elektrischen Netzwerks überschreitet, und über Last und Kurzschlussschutz. Es kann auch ein Nichtfrequenzbetreiber in der Schaltung sein, der im Wohn- und Gewerbeviertel wild eingesetzt wird. Es entspricht dem Standard von IEC61009-1.

Anwendung und Installation

Anwendung: 2p 4p RCBO B-Typ eignet sich zum Schutz von Stromverteilungsschaltungen, die eine gleichzeitige Kontrolle von Feuer- und Nulldrähten erfordern, wie z. B. Beleuchtung, Sockeln, Klimaanlagen und andere Schaltkreise in häuslichen, gewerblichen, industriellen und anderen Orten.

Installation: Der Leistungsschalter nimmt normalerweise symmetrische DINE-RAIL-Montage oder Panel-Montage an, was für die schnelle Installation und Entfernung in der Verteilungsbox oder des Verteilungsschranks geeignet ist.

Verkabelung: 2P 4p RCBO B-Typ ist flexibel in der Verkabelung und kann mit dreiphasigen dreiphasigen, dreiphasigen vier Draht- oder einphasigen Schaltungen verbunden werden. Stellen Sie bei der Verkabelung sicher, dass das Feuer, die Null- und Erdungsdrähte ordnungsgemäß verbunden sind, um das Risiko eines elektrischen Schocks und des elektrischen Feuers zu vermeiden.
