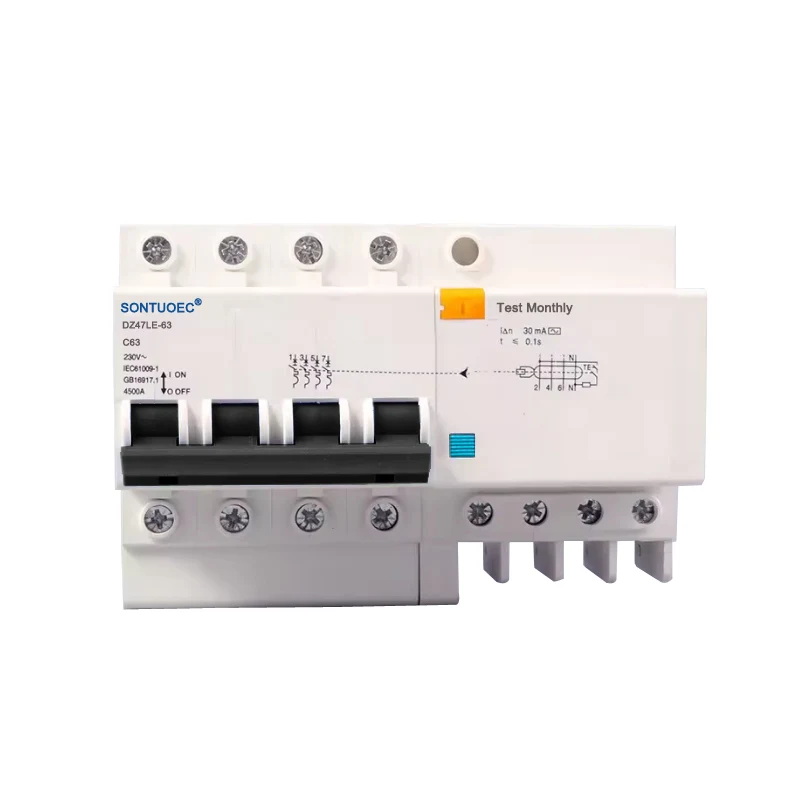

4p RCBO AC -Typ

Der 4P-RCBO-Wechselstromtyp ist ein 4-poliger Leistungsschalter, der den Reststromschutz und Überstromschutzfunktionen kombiniert, insbesondere für Wechselstromkreise (AC). Es kann die Stromversorgung automatisch abschneiden, wenn der Reststrom (d. H. Leckstrom) in der Schaltung erkannt wird, um elektrische Brände und persönliche Elektroschockunfälle zu verhindern. Gleichzeitig verfügt es auch über eine Überstromschutzfunktion, die die Stromversorgung im Falle einer Überlastung oder einem Kurzschluss in der Schaltung automatisch abschneiden kann, um die Sicherheit der Schaltung und der Ausrüstung zu schützen.

Modell:DZ47LE-63

Anfrage absenden

Produktbeschreibung

Name	Restschalter mit Überstromschutz
Merkmale	Überlast-/ Kurzschluss-/ Leckageschutz

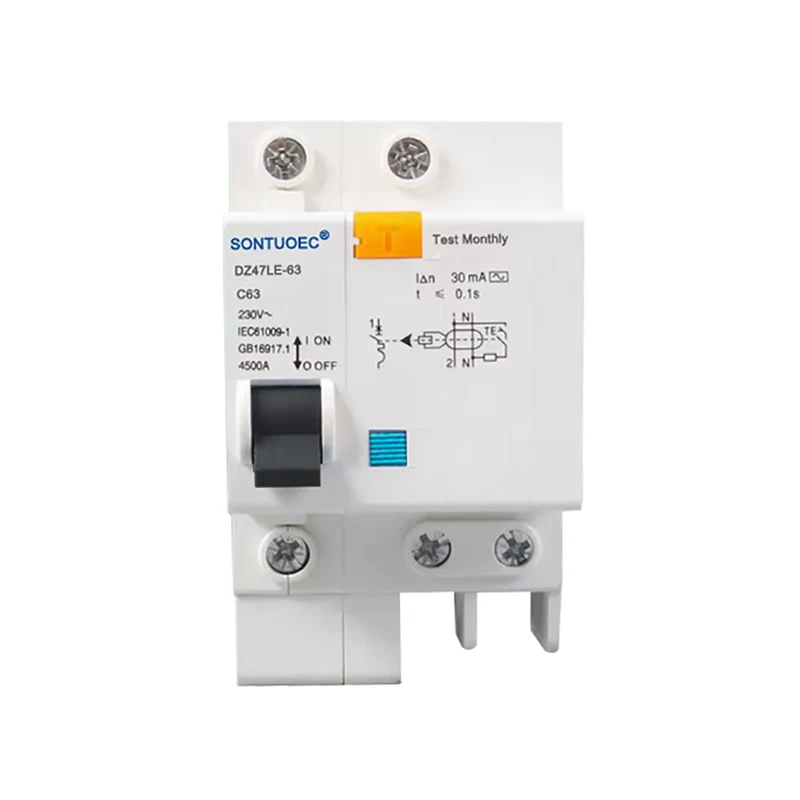

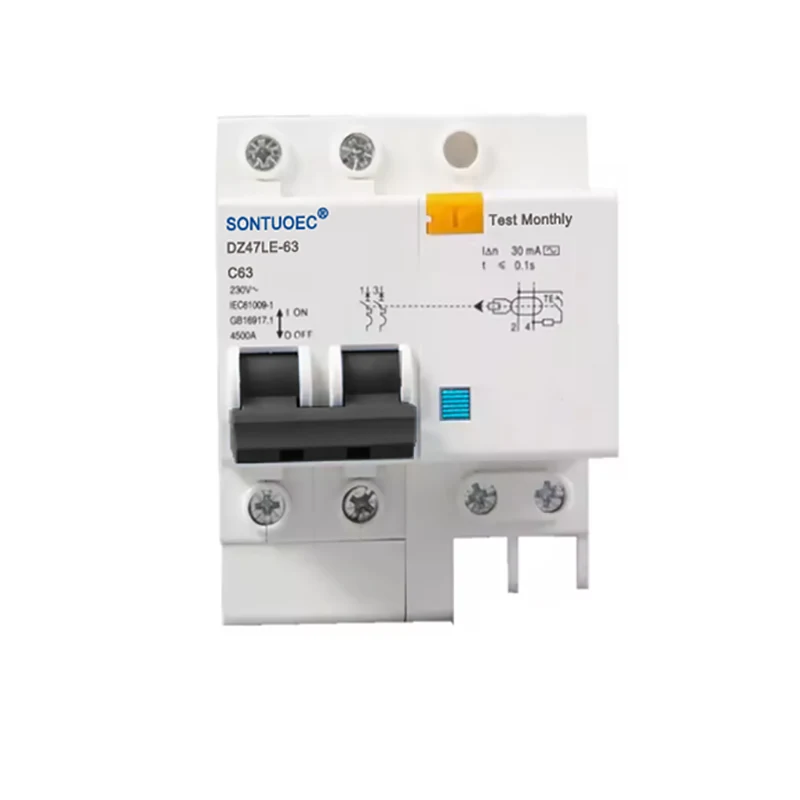

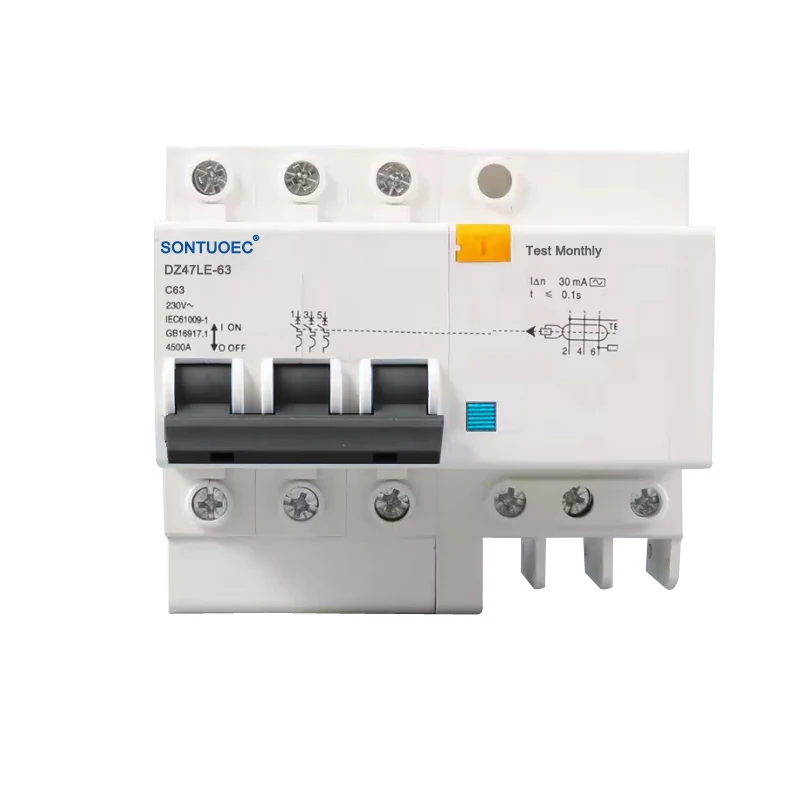

Pol. Nr	1p/2l, 2p/2l, 3p/3l, 3p/4l 4p/4l
Kapazität brechen	3ka, 4,5ka, 6ka
Bewertungsstrom (a)	6a, 10a, 16a, 20a, 25a, 32a, 40a, 63a
Bewertungsreste Betriebsstrom:	10 mA, 30 mA, 100 mA, 300 mA, 500 mA
Nennspannung (v)	240/415V
Installation	DIN -Schienentyp
Standard	IEC61009-1 、 GB16917-1
Zertifizierung	Ce

Operationsprinzip

Das Betriebsprinzip des 4P -RCBO -Wechselstromtyps basiert auf der Vektorsumme von Strömen und auf elektromagnetischen Prinzipien. Wenn die Ströme in der Schaltung auf dem Feuer (L) und Null (n) nicht gleich groß sind, ist die Vektorsumme der Ströme in der Primärseite des Transformatorschalters nicht Null, was eine induzierte Spannung in der sekundären Seitenspule erzeugt. Diese induzierte Spannung wird dem elektromagnetischen Relais hinzugefügt und erzeugt einen Anregungsstrom, der eine umgekehrte Demagnetisierungskraft erzeugt. Wenn der Fehlerstrom den Betriebsstromwert des RCBO erreicht, wird diese umgekehrte Demagnetisierungskraft dazu führen, dass der Anker innerhalb des elektromagnetischen Relais sich vom Joch entzieht und den Betriebsmechanismus dazu drängt, den Fehlerstromkreis zu verfolgen und abzuschneiden.

Die elektronische Erde-Leckage-Schutzschalter des DZ47LE-63-Seriens eignet sich für ein Phase-Wohnkreis von AC 50Hz/60 Hz, Nennspannung 230 V und einen Bewertungsstrom von 6a ~ 63a; 400 V für drei Phasenschaltung von AC 50 Hz/60 Hz. Es kann Schaltungsform -Überladung und Kurzschluss schützen. Dieses Produkt hat Vorteile eines geringen Volumens, hoher Bruchkapazität, Live -Draht und Nulllinie werden gleichzeitig abgeschnitten, wodurch die Person im Fall des Branddrahtes und der angeschlossenen Leitung umgekehrt vor elektrischem Leckagen geschützt wird.

Es entspricht dem Standard-IEC61009-1, GB16917.1.

Besonderheit:

1). Schutzschutz gegen elektrischen Stoßdämpfer, Erdfehler, Leckstrom;

2). Schutz vor Überlastung, Kurzschluss und Überspannung;

3). Kleines Volumen, hohe Bruchkapazität; Live -Draht und Nulllinie werden gleichzeitig abgeschnitten.

4). Kleine Größe und Gewicht, einfache Installation und Verkabelung, hohe und langlebige Leistung

5). Gegen Fehloperationsauslösungen durch momentane Spannung und momentaner Strom verursacht.

Funktionen und Vorteile

Multifunktionaler Schutz: Der 4P-RCBO-Wechselstromart kombiniert den Reststromschutz und den Überstromschutz, um einen umfassenden Schutz für Schaltungen und Geräte zu bieten.

Hohe Empfindlichkeit: Hochempfindlicher Schutz vor plötzlicher Anwendung oder langsamer Anstieg des verbleibenden sinusförmigen Wechselstroms gewährleistet die Entkopplung.

Großes Anwendungsbereich: Geeignet für Wechselstromkreise in häuslichen, industriellen und kommerziellen Stromverteilungssystemen, insbesondere für Kabel mit einem Brand-Ein-Null.

Einfach zu installieren und zu warten: angemessenes strukturelles Design, einfach zu installieren und gleichzeitig die Wartung und Überholung einfach zu erledigen.

Anwendungsszenarien

Der 4P -RCBO -Wechselstromart wird häufig für den Schutz des Wechselstromkreises in Häusern, Büros, gewerblichen Räumlichkeiten und Industrieanlagen verwendet. Es ist besonders für Anwendungen geeignet, die sowohl Feuer- als auch Nulldrähte wie Beleuchtungsschaltungen, Steckkreiskreise und Schutz von Geräten wie Motoren erfordern.
