63A/100 mA Reststromleiter RCCB RCCB

63a/100 mA Reststromschalter RCCB ist der Strom in einem anderen Schaltkreis als der normale Betriebsstrom, der aufgrund von Schäden an Geräten, dem Elektroschock oder der Bodungsfehler des Personals erzeugt werden kann. Die Hauptfunktion des RCCB besteht darin, den Stromkreis schnell abzuschneiden.

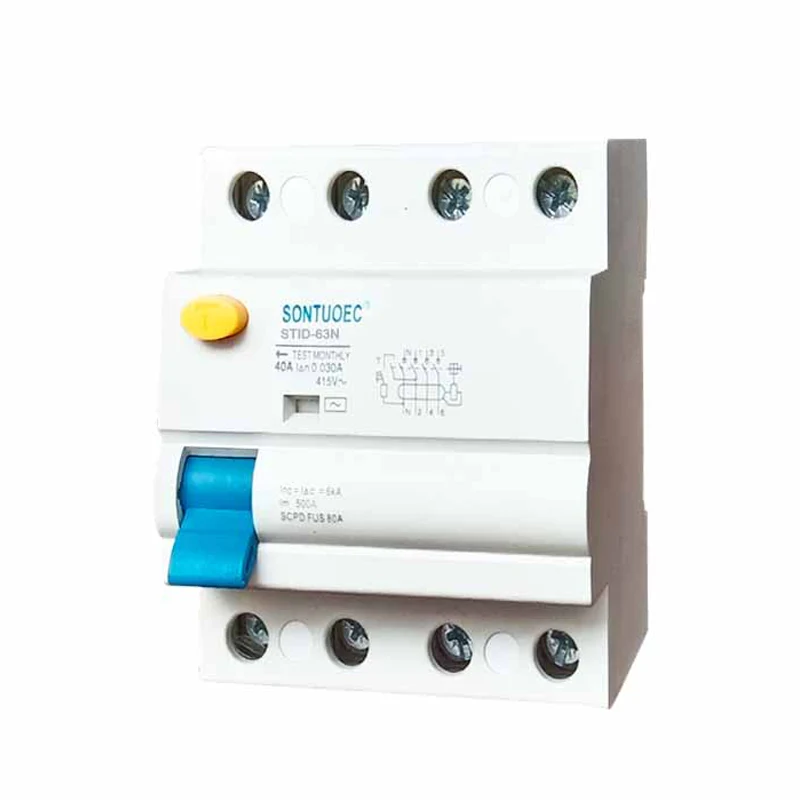

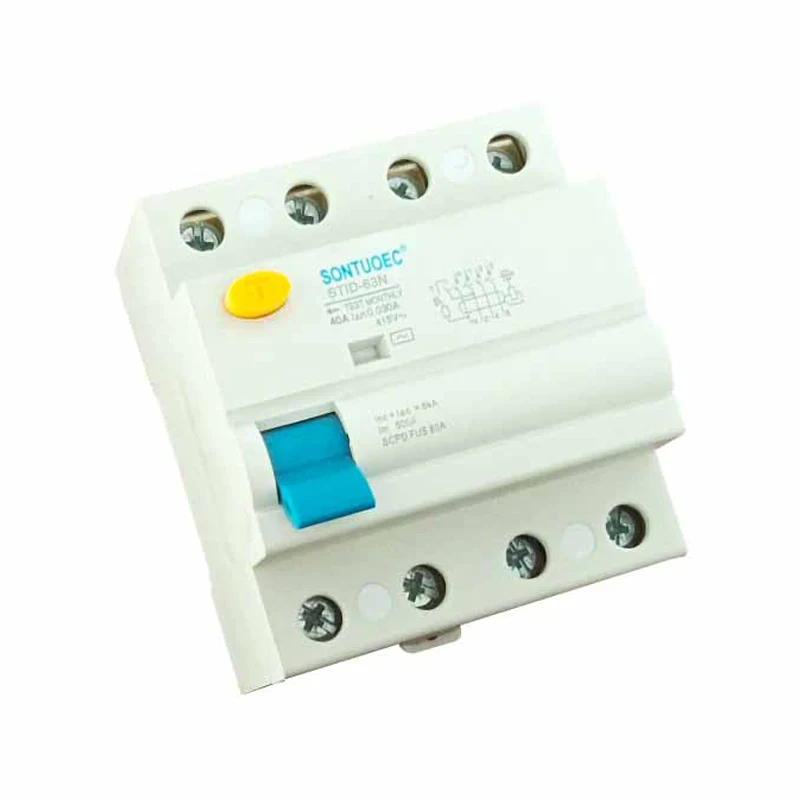

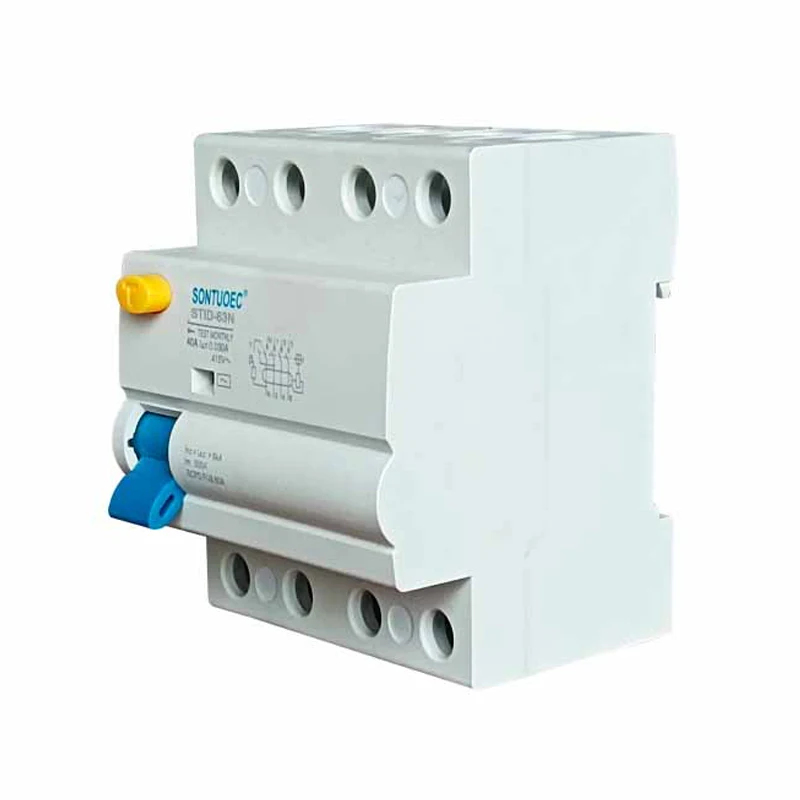

Modell:STID-63N

Anfrage absenden

Produktbeschreibung

STANDARD:	IEC 61008-1
Modell:	Sign-63n
Verbleibende aktuelle Eigenschaften:	Und, und

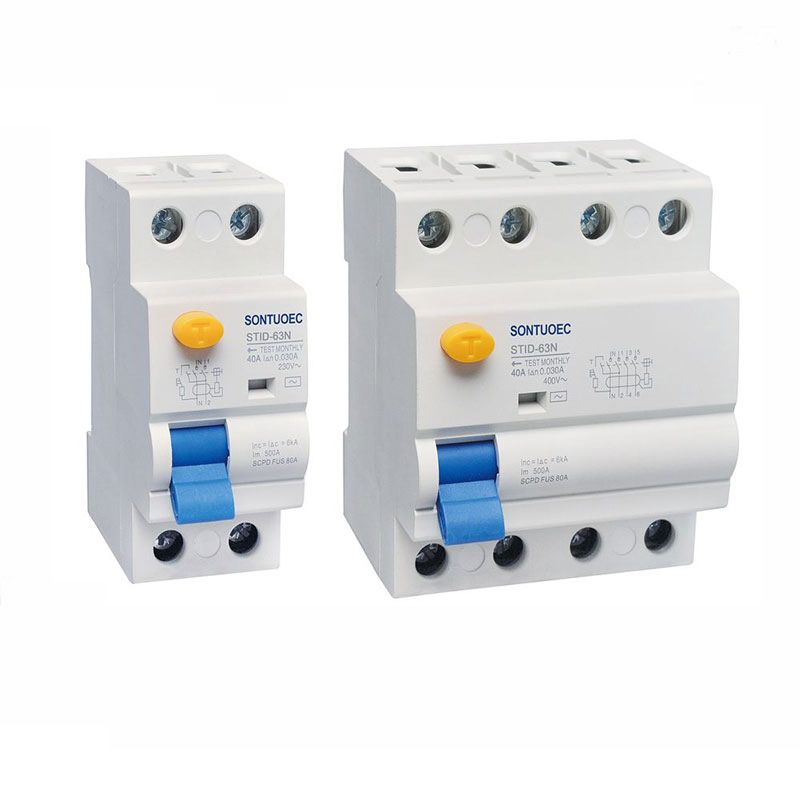

Pole Nr .:	2p, 4p
Bewertungsstrom:	16a, 25a, 32a, 40a, 63a;
Nennspannung:	230/400V AC
Bewertungsfrequenz:	50/60 Hz
Bewertungsreste Betriebsstrom iδn:	10 mA, 30 mA, 100 mA, 300 mA, 500 mA
Bewertungsreste nicht operierender Strom i Δno:	≤ 0,5i & Dgr; N
Bewertetes bedingte Kurzschlussstrom inc:	6000a
Bewertete bedingte restliche Kurzschließung Strom iδc:	6000a
Stolperdauer:	Instantane Auslösen ≤ 0,1 Sek
Reststolperne aktuelle Reichweite:	0,5iδn ~ iδn
Elektro-mechanische Ausdauer:	4000 Zyklen
Befestigungsdrehmoment:	2.0nm

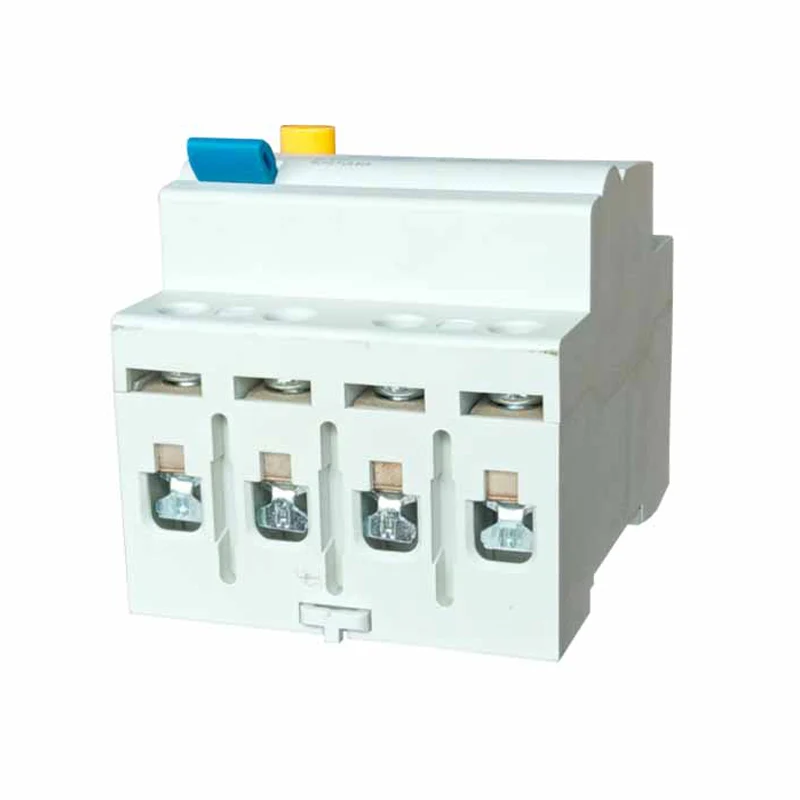

Verbindungsanschluss:	Schraubenklemme Säule mit Klemme

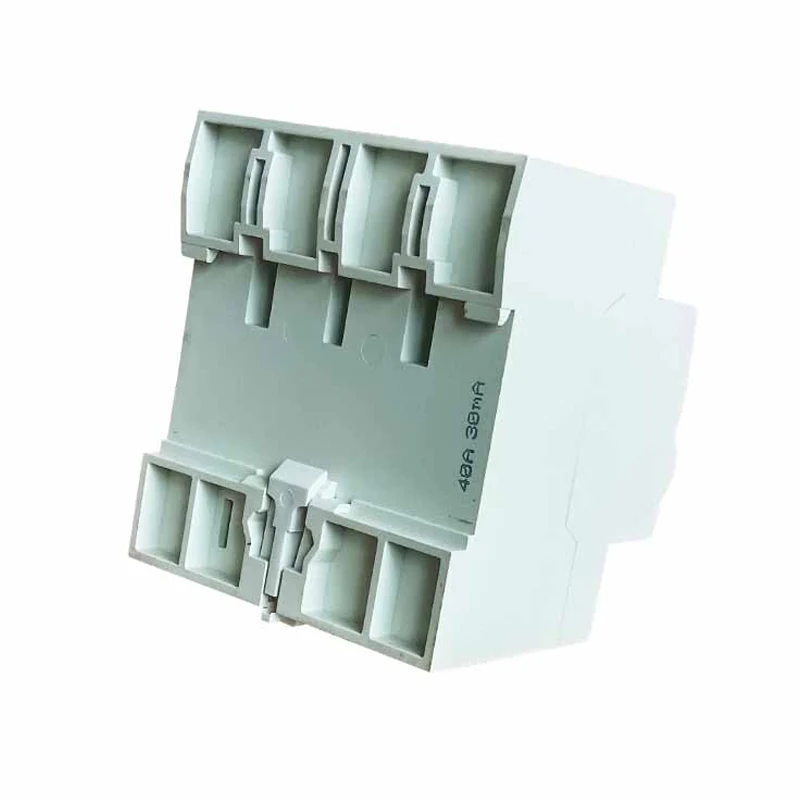

Installation:	35 -mm -DIN -Schienenmontage

Operationsprinzip

Das Betriebsprinzip des RCCB basiert auf den Prinzipien der elektromagnetischen Induktion und des Stromausgleichs. Wenn der Reststrom in der Schaltung durch den Transformator fließt, erzeugt der Transformator einen entsprechenden magnetischen Fluss. Dieser magnetische Fluss wird in ein elektrisches Signal umgewandelt und von einem elektronischen Schaltkreis verarbeitet. Wenn das verarbeitete elektrische Signal einen voreingestellten Schwellenwert erreicht, löst der RCCB den Freisetzungsmechanismus aus, wodurch der Leistungsschalter den Stromkreis schnell abschneidet.

Hauptmerkmale

Hohe Empfindlichkeit: Der RCCB kann kleine Restströme erkennen, normalerweise weniger als 30 mA (der genaue Wert hängt von den Produktspezifikationen ab), was dazu beiträgt, die Schaltkreise rechtzeitig vor Elektrokoholunfällen abzuschneiden.

Schnelle Reaktion: RCCB kann die Schaltung nach Erkennung des Reststroms schnell innerhalb weniger Millisekunden abschneiden, was effektiv Elektroschockunfälle und die Ausbreitung elektrischer Brände verhindert.

Sicher und zuverlässig: RCCB nimmt fortschrittliche elektronische Komponenten an und den Trennungsmechanismus mit hoher Zuverlässigkeit und Stabilität. Gleichzeitig verfügt es auch über Überlast- und Kurzschluss-Schutzfunktionen, die die Sicherheit von Schaltkreisen und Geräten vollständig schützen können.

Einfach zu installieren und zu warten: RCCB nimmt normalerweise modulares Design, kompakte Struktur und einfach zu installieren. Es verfügt außerdem übereinstimmende und ersetzte Kontakte für die Routinewartung und -inspektion.

Anwendungsszenarien

63A/100 mA Reststromschalter RCCB wird in einer Vielzahl von Situationen, in denen elektrischer Schutz erforderlich ist, häufig eingesetzt, einschließlich, aber nicht beschränkt auf:

Wohn- und Gewerbegebäude: zum Schutz von elektrischen Geräten und zur persönlichen Sicherheit gegen Elektroschockunfälle und elektrische Brände. In Häusern werden RCCB normalerweise in Verteilungskästen als Haupt- oder Zweigschutz für Heimkreise installiert.

Industrieproduktionslinie: Es wird verwendet, um den normalen Betrieb elektrischer Geräte wie Motoren, Transformatoren usw. zu schützen und Schäden und Abschalten von Geräten zu verhindern, die durch Leckage und Überlast verursacht werden. Im industriellen Bereich werden RCCBs normalerweise am Ende der elektrischen Geräte als Schutzvorrichtung der Geräte installiert.

Öffentliche Einrichtungen: Krankenhäuser, Schulen, Bibliotheken und andere Orte, RCCBs werden verwendet, um den sicheren Betrieb von elektrischen Geräten und den sicheren Einsatz von Strom durch Personal zu gewährleisten. Diese Orte haben normalerweise höhere Anforderungen an die elektrische Sicherheit, sodass RCCB häufiger verwendet werden.
