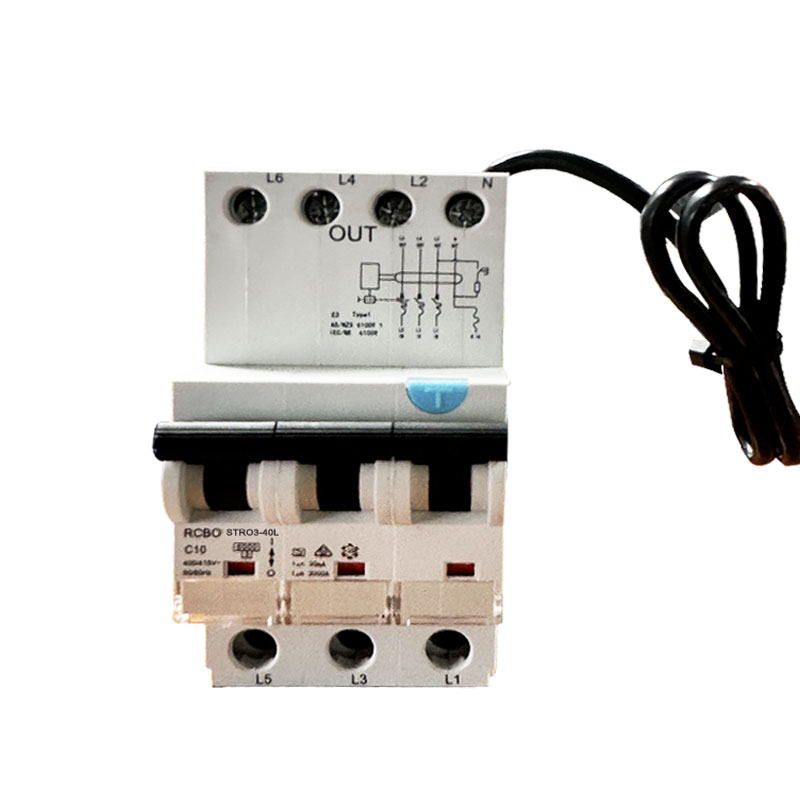

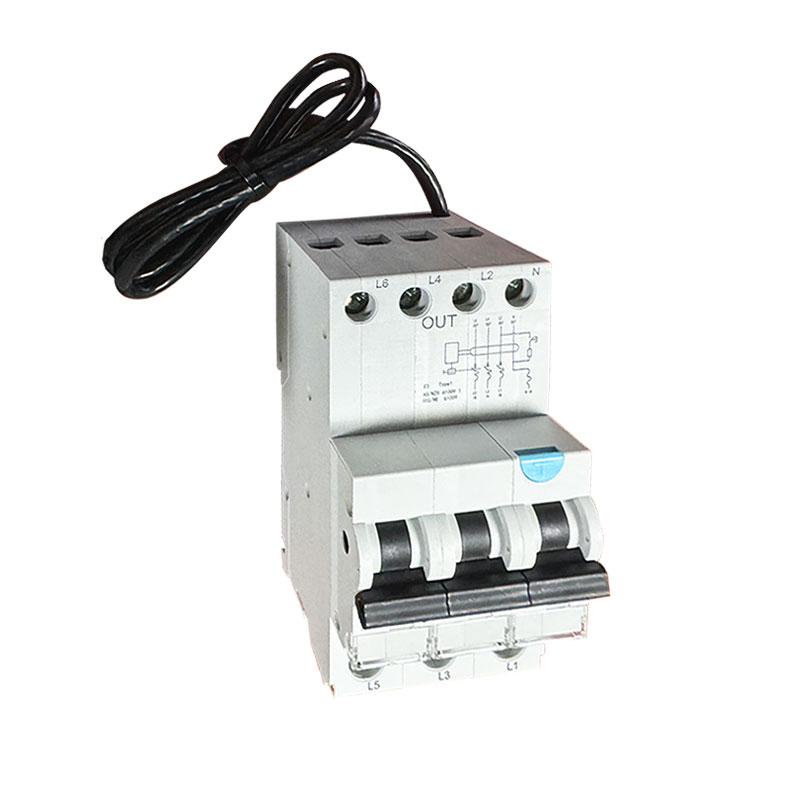

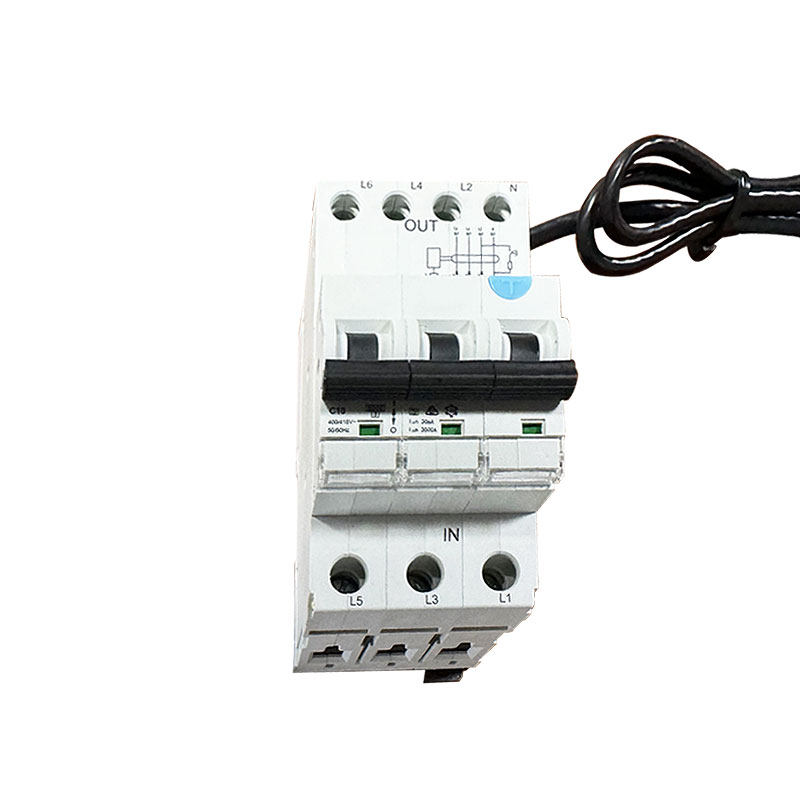

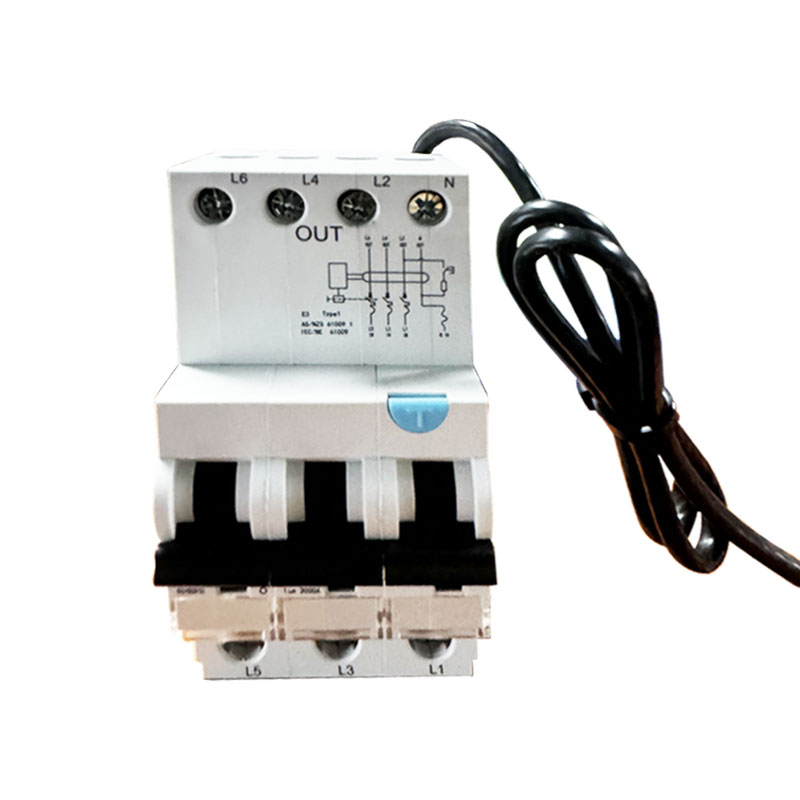

6ka 3p+N Fehlerstromschutzschalter a (AC) Typ RCBO mit Kabel

SONTUOEC ist einer der chinesischen Zulieferer/Hersteller, der sich auf die Herstellung verschiedener kleiner Elektrogeräte spezialisiert hat. Der Fehlerstromschutzschalter 6ka 3P+N vom Typ RCBO mit Kabel wird hauptsächlich in Wechselstrom 50 Hz (60 Hz), Nennspannung 110/220 V, 120/240 V, Nennstrom 6 A bis 40 A, Niederspannungs-Klemmenverteilungssystem verwendet. RCBO STRO3-40L entspricht der MCB+RCD-Funktion; Es wird zum Schutz vor elektrischem Schlag und zum Schutz vor indirektem Kontakt von Menschen, zum Schutz elektrischer Geräte, wenn der menschliche Körper mit Elektrizität in Kontakt kommt oder der Leckstrom im Stromnetz den vorgeschriebenen Wert überschreitet, sowie zum Überlast- und Kurzschlussschutz verwendet.

Modell:STRO3-40L

Anfrage absenden

Produktbeschreibung

Technische Daten:

Sandard

IEC/EN61009-1

Elektrische Funktionen

Typ(Welle Form des erkannten Erdschlussstroms)

Elektromagnetisch Typ

Nennstrom In

A, AC

Polen

(1P+N)

Nennspannung

110/220,120 V

Nennstrom:

6,10,16,20,25,32,40A

Nennempfindlichkeit I△n

0,01,0,03,0,1

Isolationsspannung Ui

500

Bewertete Restproduktion und

500

Schaltvermögen I△m

Kurzschlussstrom I△c

6000

SCPD-Sicherung

6000, 10000A

BitmapBitmapBitmapBitmap

Nennfrequenz

50/60

Verschmutzungsgrad

Mechanische Merkmale

Elektrisch Leben

4000

Mechanisches Leben

4000

Schutzgrad

IP20

Umgebungstemperatur

°C

-5~+40 (Spezielle Anwendung siehe Temperaturkompensationskorrektur)

(mit Tagesdurchschnitt ≤35 °C)

Lagertemperatur

°C

-25~+70

Installation

Terminal Verbindungstyp

Kabel/U-Typ Sammelschiene/Stiftsammelschiene

Klemmengröße oben/unten für Kabel

mm²

AWG

18-5

Klemmengröße oben/unten für Sammelschiene

mm²

AWG

18-5

Anzugsdrehmoment

N^*m

In-lbs

Montage

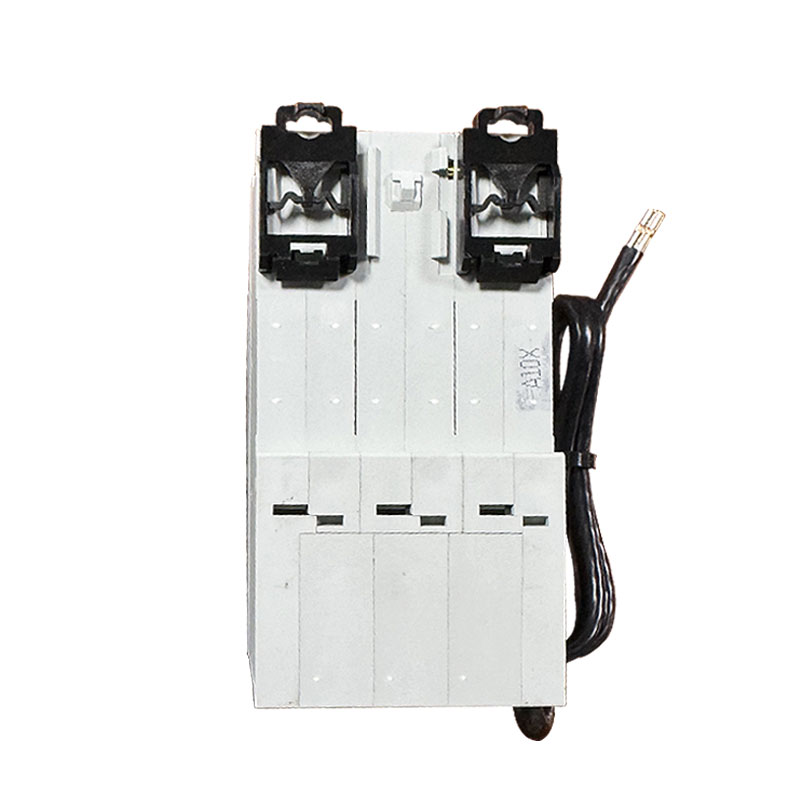

Auf DIN-Schiene EN 60715 (35 mm) mittels Schnellclip-Vorrichtung

Verbindung

Von oben und unten

Hauptmerkmale und Funktionen

Fehlerstromschutz: Wenn der Fehlerstrom (d. h. Leckstrom) im Stromkreis einen voreingestellten Wert erreicht, kann der RCBO schnell reagieren, um den Stromkreis zu unterbrechen und so Unfälle durch Stromschläge und elektrische Brände zu verhindern.

Überlastschutz: Wenn der Strom im Stromkreis den Nennstrom des RCBO überschreitet, kann dieser den Stromkreis innerhalb einer bestimmten Zeitspanne unterbrechen und so Schäden am Stromkreis oder Brandunfälle durch Überlastung verhindern.

Kurzschlussschutz: Wenn im Stromkreis ein Kurzschluss auftritt, kann RCBO schnell reagieren, um den Kurzschlussstrom zu unterbrechen und die Sicherheit des Stromkreises und der Ausrüstung zu schützen.

B-Typ-Auslöseeigenschaften: Wie oben erwähnt, eignen sich B-Typ-RCBOs besonders für Lasten, die nicht empfindlich auf momentane Überlastungen, aber empfindlich auf längere Überlastungen reagieren.

Anwendungsszenarien

6ka 3p+N-Fehlerstromschutzschalter Typ A (AC) RCBO mit Kabel werden häufig an Orten eingesetzt, an denen eine Vielzahl von Stromkreisschutzfunktionen erforderlich sind, insbesondere an Stromkreisen, die Lasten mit besonderen Anforderungen an die Überlasteigenschaften verwenden. Beispiel:

Wohn- und Gewerbegebäude: werden zum Schutz von Beleuchtungsstromkreisen, Steckdosenstromkreisen usw. verwendet, um die Sicherheit von Personen und Geräten zu gewährleisten.

Industriestandorte: Zum Schutz verschiedener Industrieanlagen wie Widerstandsheizungen, Glühlampen usw., um Geräteschäden oder Brandunfälle durch Überlastung oder Leckage zu verhindern.

Landwirtschaft und Gartenbau: Wird zum Schutz landwirtschaftlicher Geräte wie Gewächshäuser, Bewässerungssysteme usw. verwendet, um den normalen Betrieb der Geräte und die Sicherheit des Personals zu gewährleisten.

Vorsichtsmaßnahmen und Wartung

Richtige Auswahl des Nennstroms: Bei der Auswahl des 6ka 3p+N Fehlerstromschutzschalters a (AC) Typ RCBO mit Kabel sollte der geeignete Nennstromwert basierend auf dem Nennstrom und den Eigenschaften der Last ausgewählt werden.

Regelmäßige Inspektion und Wartung: Überprüfen und warten Sie den RCBO regelmäßig, um sicherzustellen, dass er zuverlässig funktioniert, sicher verkabelt und frei von Beschädigungen oder Korrosion ist.

Vermeiden Sie Fehlbedienungen: Bei der Installation und Verwendung sollte darauf geachtet werden, den RCBO nicht in einer störanfälligen Umgebung zu installieren, um Fehlbedienungen vorzubeugen.

Rechtzeitige Fehlerbehandlung: Wenn RCBO ausfällt oder in Betrieb ist, sollte die Ursache identifiziert und die Fehlerbehebung rechtzeitig erfolgen, um den sicheren Betrieb des Stromkreises zu gewährleisten.
