6ka Fehlerstromschutzschalter Überstromschutz RCBO

SONTUOEC ist einer der chinesischen Zulieferer/Hersteller, der sich auf die Herstellung verschiedener kleiner Elektrogeräte STRO1-40 RCBO spezialisiert hat. Der vollständige Name lautet Fehlerstromschutzschalter mit Überstromschutz. Es handelt sich um ein elektrisches Sicherheitsgerät, das Überlastschutz, Kurzschlussschutz und Auslaufschutz integriert und in elektrischen Systemen in Wohn-, Gewerbe- und Industriebereichen weit verbreitet ist, um die persönliche Sicherheit und den sicheren Betrieb von Geräten zu gewährleisten. STRO7-40 RCBO ist ein wichtiges elektrisches Sicherheitsgerät mit Überlast-, Kurzschluss- und Auslaufschutz. Durch das Verständnis seines Funktionsprinzips, seiner Eigenschaften, Anwendungsszenarien sowie Auswahl- und Installationsmethoden können Sie STRO7-40 RCBO besser nutzen und warten, um den sicheren Betrieb elektrischer Systeme zu gewährleisten.

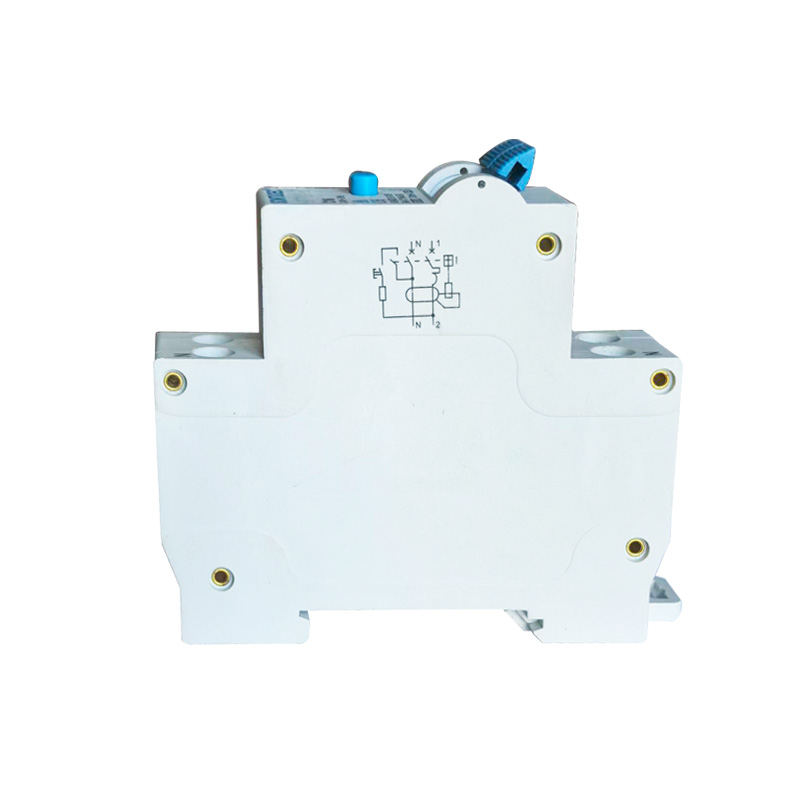

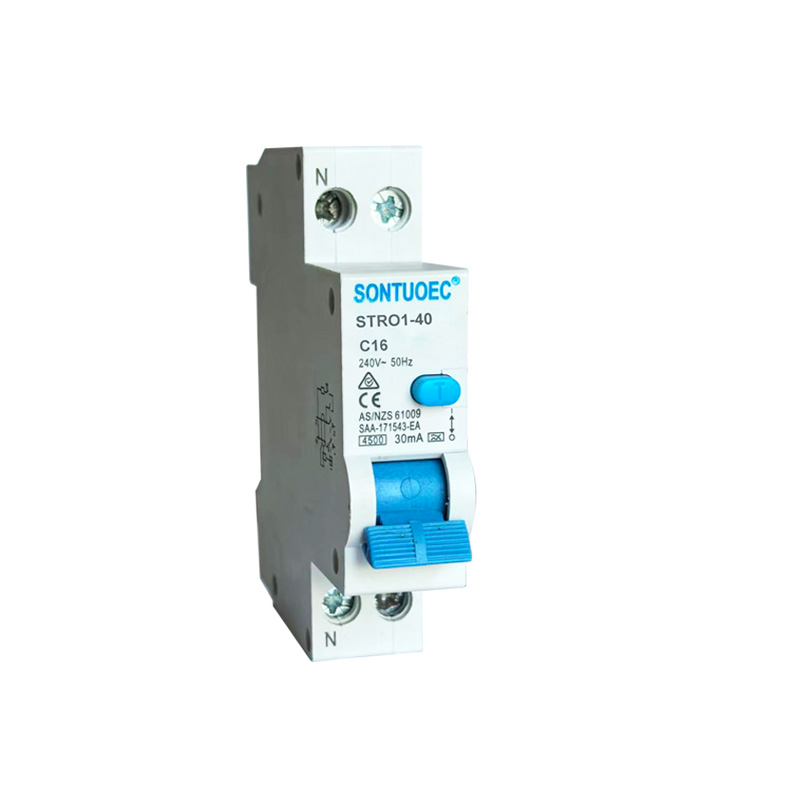

Modell:STRO1-40

Anfrage absenden

Produktbeschreibung

Spezifikationen:

Sandard			IEC/EN 61009-1
Elektrisch	Typ (Wellenform des erfassten Erdschlussstroms)		Elektronischer Typ
Merkmale	Nennstrom In	A	A, AC
	Polen	P	1P+N
	Nennspannung	V	AC 230
	Nennstrom:		6,10,16,20,25,32,40A
	Nennempfindlichkeit I△n	A	0,01,0,03,0,1,0,3,0,5
	Isolationsspannung Ui	V	250
	Bewertete Restproduktion und	A	500
	Schaltvermögen I△m	A	500
	Kurzschlussstrom I△c	A	45.006.000
	Nennfrequenz	Hz	50/60
	Verschmutzungsgrad		2
Mechanisch	Elektrisches Leben	t	4000
Merkmale	Mechanisches Leben	t	10000
	Schutzgrad		IP20
	Umgebungstemperatur	°C	-25~+40
	(mit Tagesdurchschnitt ≤35 °C)	°C	-25~+40
	Lagertemperatur	°C	-25~+70
Installation	Terminalverbindungstyp		Kabel/U-Sammelschiene/Stift-Sammelschiene
	Klemmengröße oben/unten für Kabel	mm2	25
	Klemmengröße oben/unten für Kabel	AWG	18-5
	Klemmengröße oben/unten für Sammelschiene	mm2	25
	Klemmengröße oben/unten für Sammelschiene	AWG	18-3
	Montage		Auf DIN-Schiene EN 60715 (35 mm) mittels Schnellclip-Vorrichtung
	Verbindung		Von oben und unten

Hauptfunktionen von STRO1-40 RCBO

Überlastschutz: Wenn der Strom im Stromkreis den Nennwert des STRO1-40 RCBO überschreitet, unterbricht er den Stromkreis automatisch innerhalb einer festgelegten Zeitspanne, um eine Überhitzung des Stromkreises und der Ausrüstung zu verhindern und so Brände und Schäden zu vermeiden.

Kurzschlussschutz: Wenn in einem Stromkreis ein Kurzschluss auftritt, unterbricht der STRO1-40 RCBO den Stromkreis schnell, um zu verhindern, dass der Kurzschlussstrom schwere Schäden am Stromkreis und an der Ausrüstung verursacht.

Leckageschutz: Der STRO1-40 RCBO ist in der Lage, Restströme (d. h. Leckströme) in einem Stromkreis zu erkennen. Wenn der Reststrom den eingestellten Schwellenwert überschreitet, unterbricht der STRO1-40 RCBO den Stromkreis in sehr kurzer Zeit, um Unfälle durch Stromschläge und elektrische Brände zu verhindern.

Funktionsprinzip des STRO1-40 RCBO

Der STRO1-40 RCBO enthält einen internen thermisch-magnetischen Auslösedetektor (für Überlast- und Kurzschlussschutz) und einen Fehlerstromdetektor (für Leckageschutz). Wenn der Strom oder Reststrom im Stromkreis anormal ist, löst der entsprechende Schlagbolzen den Auslösemechanismus des STRO7-40 RCBO aus, wodurch dieser den Stromkreis schnell unterbricht.

1.Thermisch-magnetischer Auslöser: Er nutzt die Wärme und das Magnetfeld, die entstehen, wenn der Strom durch den Leiter fließt, um die Auslösung auszulösen. Wenn der Strom zu hoch ist, erwärmt sich der Leiter und erzeugt ein Magnetfeld, wodurch sich das Bimetall im Inneren des Thermomagnetschlägers verbiegt oder der Magnet den Eisenkern anzieht und so den Auslösemechanismus auslöst.

2. Fehlerstromdetektor: Er verwendet einen Nullstromtransformator, um den Fehlerstrom im Stromkreis zu erkennen. Wenn der Fehlerstrom den eingestellten Schwellenwert überschreitet, sendet der Fehlerstromdetektor ein Signal an den Auslösemechanismus, um den Stromkreis zu unterbrechen.

Merkmale des STRO1-40 RCBO

Multifunktionale Integration: Der STRO1-40 RCBO integriert Überlast-, Kurzschluss- und Leckageschutzfunktionen und vereinfacht so den Entwurf und die Installation elektrischer Systeme.

Hohe Empfindlichkeit: STRO1-40 RCBOs können abnormale Ströme und Restströme im Stromkreis schnell erkennen und abschalten und bieten so zuverlässigen Schutz.

Einfache Installation und Wartung: STRO1-40 RCBOs sind normalerweise modularisiert, um die Installation und Wartung zu vereinfachen.

Hohe Sicherheit: STRO1-40 RCBOs werden strengen Tests unterzogen und für hohe Sicherheit und Zuverlässigkeit zertifiziert, um den sicheren Betrieb elektrischer Systeme zu gewährleisten.

Anwendungsszenarien von STRO1-40 RCBO

STRO1-40 RCBOs werden häufig in elektrischen Systemen im Wohn-, Gewerbe- und Industriebereich eingesetzt, insbesondere in solchen, die gleichzeitigen Überlast-, Kurzschluss- und Erdschlussschutz erfordern. Sie werden üblicherweise in Verteilerkästen, Schalttafeln oder Schaltschränken installiert, um Stromkreise und Geräte vor Schäden durch anormale Strom- und Spannungsverhältnisse zu schützen und einen Stromschlag zu verhindern.
