AC Magnetic -Schütze

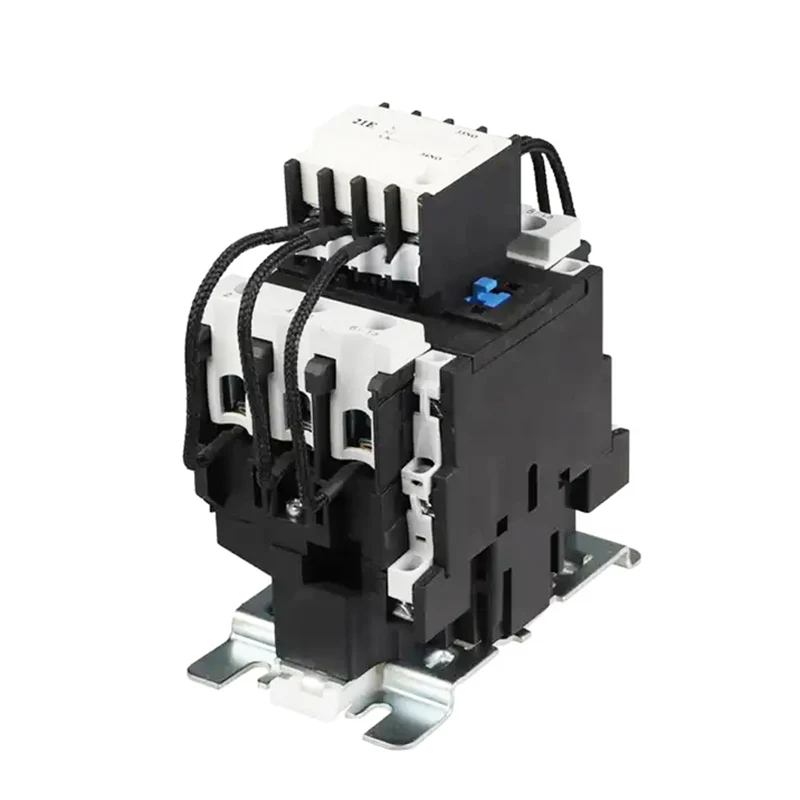

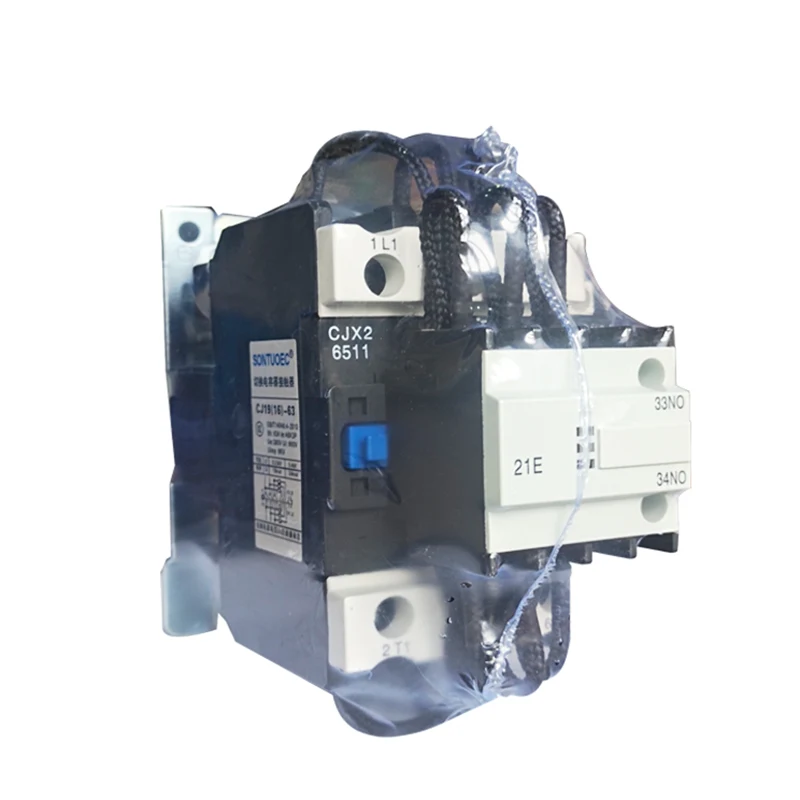

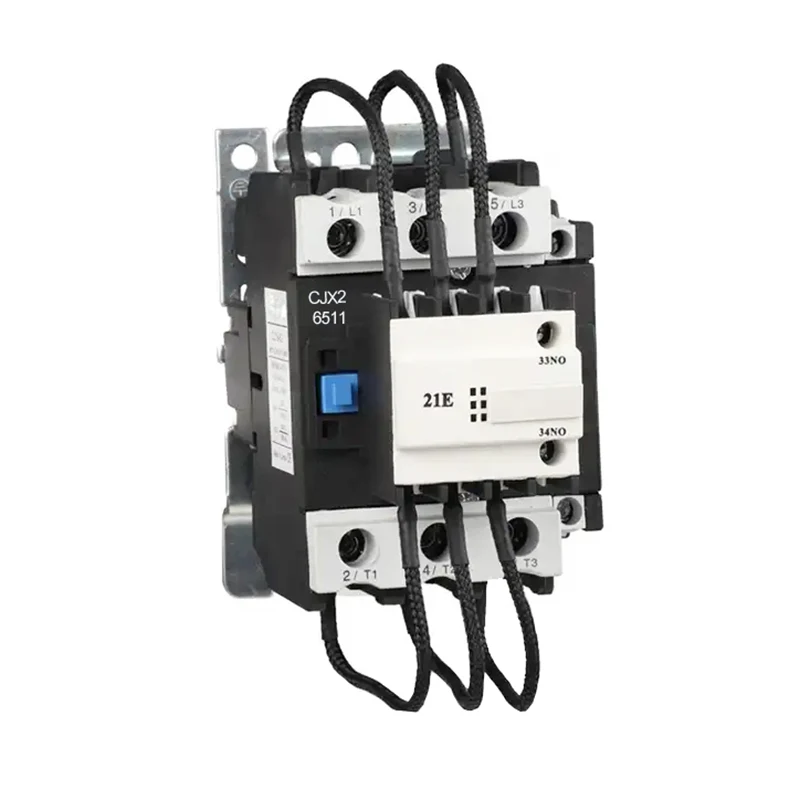

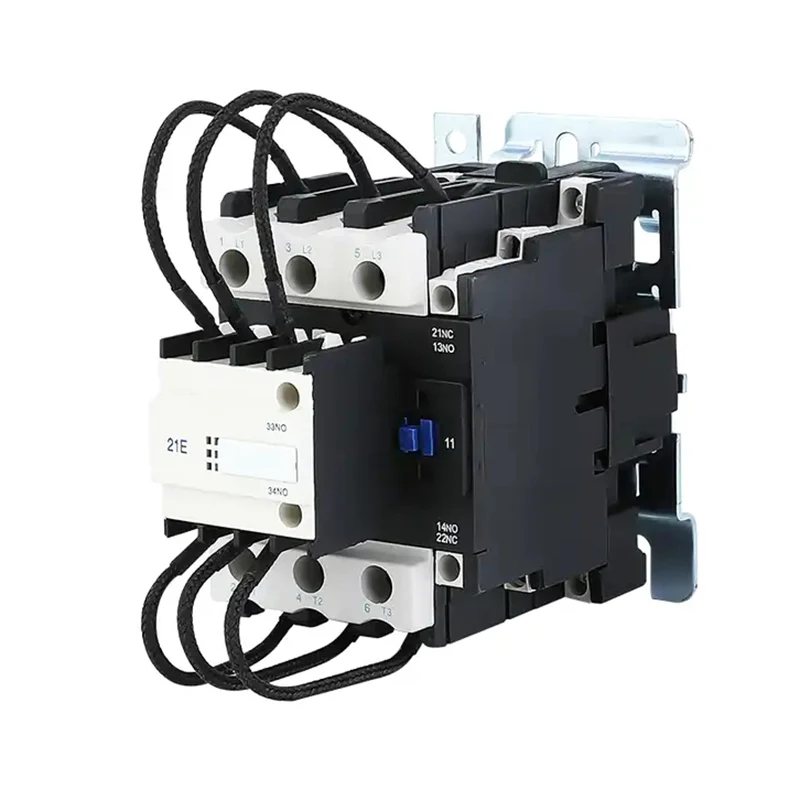

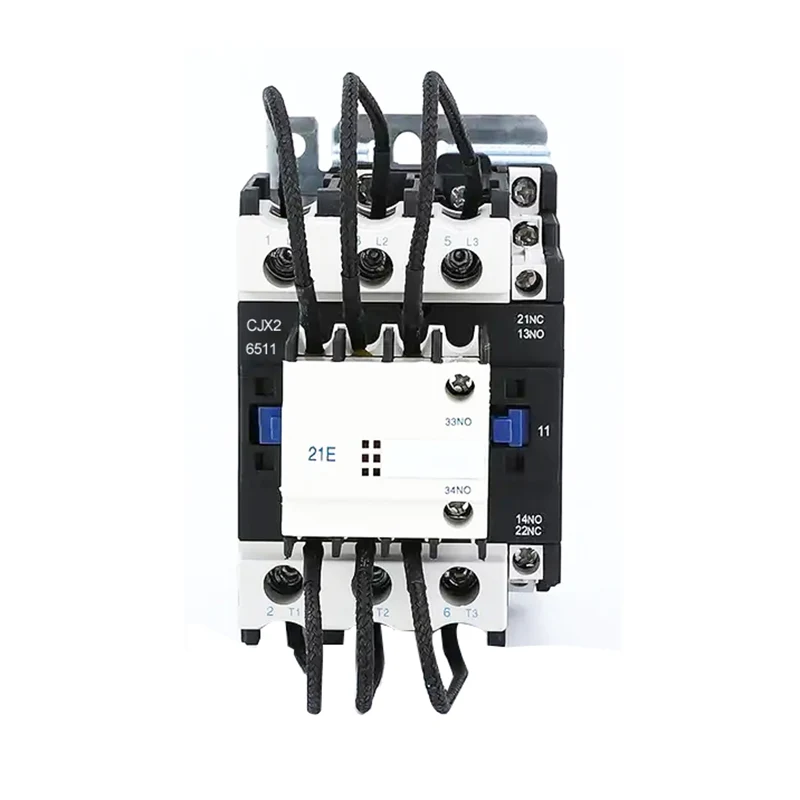

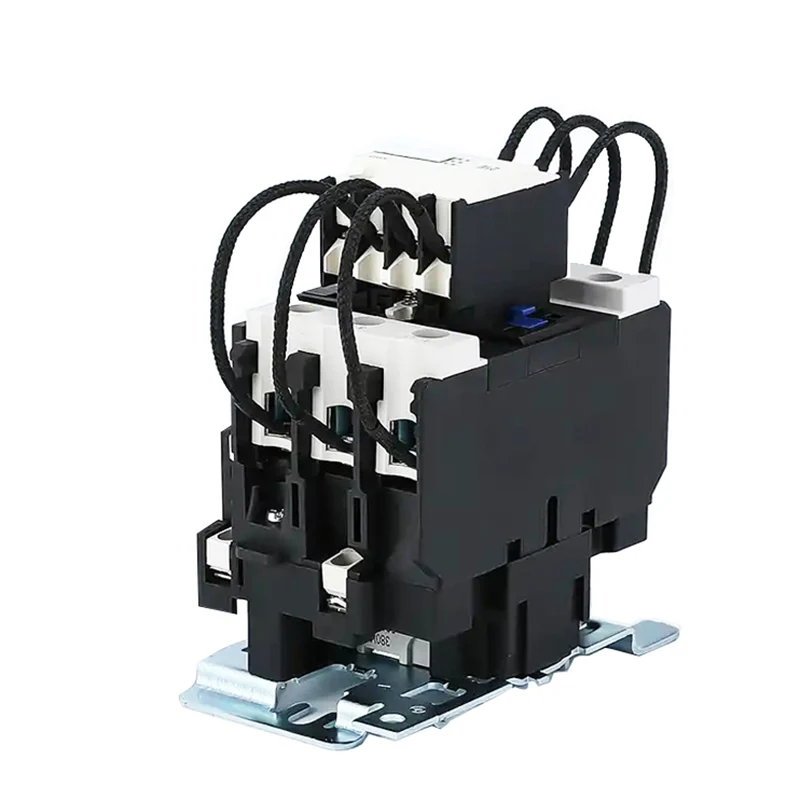

Der Schalttyp des SCJ19 -Schaltkondensators wird im Leistungsnetzwerk von AC 50 Hz oder 60 Hz bis zu 380 V verwendet, um die LV -Kondensatorsteuerungsvorrichtung in LV -Reaktiv -Leistungskreislauf zu operieren oder zu schalten. Mit einem Antiseilgerät kann es den Einfluss des Schließens des Anstiegs verringern und die Überlastung als Brechen verhindern.

Operationsprinzip

Das Betriebsprinzip des AC -Magnetschützs basiert auf elektromagnetischer Induktion und Magnetkraft. Wenn die Spule mit Energie versorgt wird, zieht das erzeugte Magnetfeld den Eisenkern an und schließt die Kontakte, wodurch die Schaltung geöffnet wird. Wenn die Spule de-verstärkt ist, verschwindet das Magnetfeld, der Eisenkern wird unter der Wirkung der Feder zurückgesetzt, der Kontakt ist gebrochen und die Schaltung wird getrennt. Auf diese Weise erkennt der AC -Magnetschütze die Steuerung des Wechselstromkreises.

Struktur und Zusammensetzung

AC Magnetic -Schütze besteht hauptsächlich aus den folgenden Teilen:

Elektromagnetisches System: Beinhaltet Komponenten wie Spule, Kern und Anker, die die wichtigsten Teile für die Erzeugung von Magnetfeld und Magnetwirkung sind.

Kontaktsystem: Beinhaltet den Hauptkontakt und den Hilfskontakt, mit dem das Ein- und Ausschalten des Stromkreises verwendet wird. Die Hauptkontakte werden normalerweise verwendet, um größere Ströme zu tragen, während die Hilfskontakte verwendet werden, um verschiedene Kontrollfunktionen zu realisieren.

Bogenlöschungsvorrichtung: Wird zum Löschen des Bogens verwendet, wenn der Kontakt getrennt wird, wodurch der Bogen daran hindert, den Kontakt zu beschädigen.

Weitere Komponenten: wie Quellen, Klammern, Gehäuse usw. werden verwendet, um die Komponenten zu reparieren und zu unterstützen, um den normalen Betrieb des Schützs sicherzustellen.

Strukturmerkmale

1.Der Schütze mit Strom begrenztem Widerstand zusammengestellt, der den Einschaltantrieb innerhalb des zulässigen Wertes begrenzen kann.

2.Der Schütze besteht aus einer direkt wirkenden Dual-Break-Struktur. Der handelnde Mechanismus ist agil, von Hand leicht zu überprüfen, kompakte Strukturen, um Kontakte zu ersetzen.

3. Verdrahtungsanschlussblock geschützt, sicher und zuverlässig.

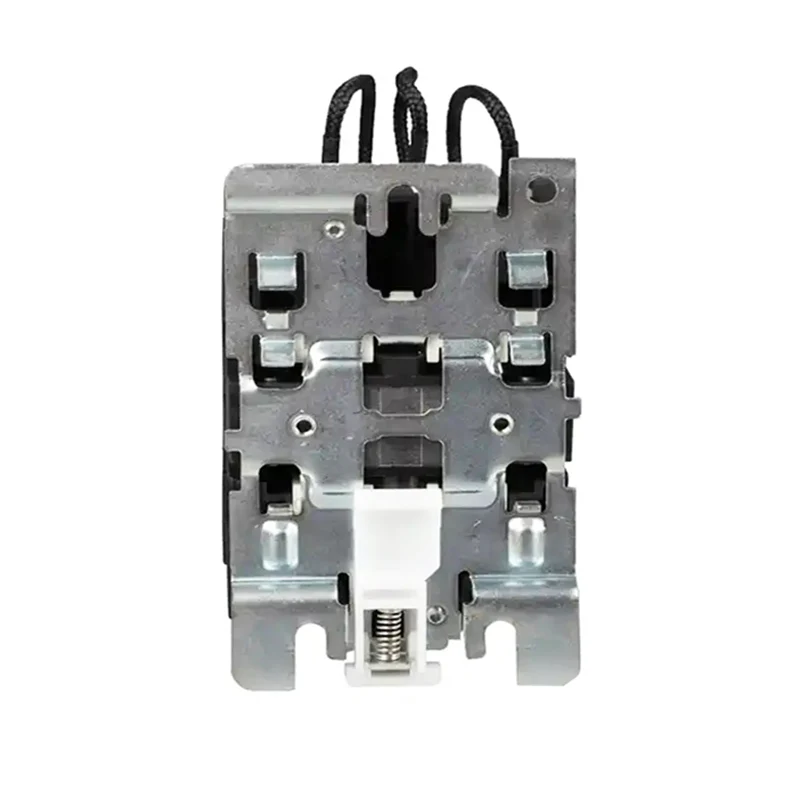

4. Es kann durch Schrauben oder auf 35/75 -mm -Standardschiene montiert werden.

Arbeits- und Installationsbedingungen

(1) Umgebungstemperatur: -5 ℃- +40 ℃, die Durchschnittstemperatur sollte in 24 Stunden nicht über +35 ℃ liegen.

(2) Atmosphärische Bedingungen: Atmosphäre Ambient Feuchtigkeit unter 50%, wenn +40 ℃. Die Umgebungsfeuchtigkeit kann bei niedrigerer Temperatur höher sein. Im feuchtesten Monat beträgt die durchschnittliche niedrigste Temperatur + 25 ℃ für den Durchschnitt mit der maximalen relativen Luftfeuchtigkeit 90%, und berücksichtigt die Temperaturänderung und tritt auf, weil das Produkt auf der Oberfläche des Gels.

(3) Höhe von nicht mehr als 2000 m bei der Installation.

(4) Umweltverschmutzungsklasse: 3 Klasse

(5) Installationsklasse: III

(6) Installationsbedingung: Die Befestigungsoberfläche und die Steigung der vertikalen Ebene beträgt nicht mehr als ± 5 ° und keine signifikanten Auswirkungen und Vibrationen, die den Ort schütteln.

Hauptmerkmale

Zuverlässige Arbeit: AC Magnetic -Schütze besteht aus hochwertigen Materialien und fortschrittlichen Herstellungsprozessen, die eine hohe Zuverlässigkeit und Stabilität aufweist.

Langes Lebensdauer: Das Kontaktsystem besteht aus Verschleißmaterialien, die großen Strom- und Spannungsschocks standhalten und die Lebensdauer verlängern können.

Einfach zu warten: Die Struktur ist vernünftig gestaltet, einfach zu zerlegen und zu reparieren und die Wartungskosten zu senken.

Verschiedene Spezifikationen: Um die Anforderungen verschiedener Benutzer zu erfüllen, verfügt AC Magnetic -Schütze über eine Vielzahl von Spezifikationen und Modellen, einschließlich unterschiedlicher Stromniveaus, Spannungsstufen und Hilfskontaktkonfigurationen.
