Klimaanlagen -AC -Schütze

Klimaanlagen AC -Schütze sind eindeutig Zwecke AC -Schütze für Kühl-, Klimaanlagen und elektrische Heizungssysteme. Power connections can be made with either screw terminals with quick connects or lug terminals with quick connects

Anfrage absenden

Produktbeschreibung

Modell Nr	Volllast	Resistive Verstärker (a)	Stange Nr.	Spannungsspannung ( V)	Leitungsspannung (v)	Max HP		-
Modell Nr	Verstärker (a)	Resistive Verstärker (a)	Stange Nr.	50/60 Hz	Leitungsspannung (v)	Stromspannung (V)	Einzel Phase	Drei Phase
CJX9-20/1	20	30	1	24	240/277	120	1.5	-
CJX9-20/1,5			1.5
CJX9-20/2			2
CJX9-20/3			3	120	480	240/270	3	7.5
CJX9-20/4			4	208/240	600	480/600	-	7.5
CJX9-25/1,5	25	35	1.5	24	240/277	120	2	-
CJX9-25/2			2	24	240/277	120	2	-
CJX9-25/3			3	120	480	240/270	5	7.5
CJX9-25/4			4	208/240	600	480/600	-	15/20
CJX9-30/1,5	30	40	1.5	24	240/277	120	2	-
CJX9-30/2			2	120	480	240/270	5	10
CJX9-30/3			3	208/240	600	480/600	-	15/20
CJX9-30/4			4	208/240	600	480/600	-	15/20
CJX9-40/2	40	50	2	24	240/277	120	3	-
CJX9-40/3	40	50	3	120	480	240/270	7.5	10
CJX9-40/4	40	50	4	208/240	600	480/600	-	15/20
CJX9-50/2	50	60	2	24	240/277	120	3	-
CJX9-50/3	50	60	3	120	480	240/270	10	15
CJX9-50/4	50	60	4	208/240	600	480/600	-	25/25
CJX9-60/2	60	70	2	24	240/277	120	5	-
CJX9-60/3	60	740	3	120	480	240/270	10	20
CJX9-60/4	60	70	4	208/240	600	480/600	-	30/30
CJX9-75/2	75	85	2	24	240/277	120	5	-
CJX9-75/3	75	85	3	120	480	240/270	15	25
CJX9-75/4	75	85	4	208/240	600	480/600	-	40/40
CJX9-90/2	90	100	2	24	240/277	120	7.5	-
CJX9-90/3	90	100	3	120	480	240/270	20	30
CJX9-90/4	90	100	4	208/240	600	480/600	-	50/50

Isoliermaterial	Kontaktblock und Träger sind qualitativ hochwertig Thermosettierungsharz mit elektrischer Qualität
Temperaturbereich	-40 ° F bis 150 ° F; -5-+40
Mechanische Lebensdauer (keine Last)	Entspricht dem Standard der UL- und ARI -Spezifikationen
Elektrisches Leben	Entspricht den ul- und ARI -Spezifikationen Standard
Gewicht (ungefähr)	9,25 oz
Spulenfrequenz	50/60 Hz
Spulenisolierung	Klasse B (130ºC)
Beendigung	Druckstecker und doppelte 1/4 q.c
Arbeiten	85% der nominalen Spulenoltage; 110% maximal sicher arbeiten
Dienstzyklus	Kontinuierlich

Struktur und Merkmale

Struktur:

Elektromagnetisches System: Enthält Komponenten wie Spulen, Kerne usw., mit denen der Magnetfluss zum Öffnen und Schließen des Kontaktsystems gesteuert wird.

Kontaktsystem: Beinhaltet Hauptkontakt und Hilfskontakt. Der Hauptkontakt wird verwendet, um den Nennstrom des Klimaanlagensystems zu tragen, während der Hilfskontakt verwendet wird, um die Übertragung und Rückkopplung des Steuersignals zu realisieren.

Bogenlöschungsgerät: Wird zum Löschen des Bogens verwendet, der erzeugt wird, wenn der Kontakt getrennt wird, um den Kontakt vor Schäden zu schützen.

Schalen- und Wärmeableitungsvorrichtung: Wird verwendet, um die internen Komponenten vor der externen Umgebung zu schützen und die notwendige Wärmeableitungsfunktion bereitzustellen.

Merkmale:

Spezialisierung: Für Klimaanlagen, die den Anforderungen von Klimaanlagen für die elektrische Steuerung entsprechen.

Zuverlässigkeit: Das Kontaktsystem besteht aus hochwertigen Materialien mit guter elektrischer Leitfähigkeit und Abriebfestigkeit, um einen langfristigen stabilen Betrieb zu gewährleisten.

Sicherheit: Ausgestattet mit perfektem Lichtbogenlöschgerät, wodurch die Kontaktbogenschäden der Kontakte und in der Umgebung effektiv verhindern.

Kompatibilität: kompatibel mit einer Vielzahl von Klimaanlagen und elektrischen Steuerungssystemen, die für die Installation und Inbetriebnahme geeignet sind.

Arbeitsprinzip

Wenn die Spule des 2P -Klimaanlagen -AC -Schütze mit Energie versorgt wird, wird der Eisenkern magnetisch und zieht das Kontaktsystem zum Schließen an, wodurch das Klimaanlagensystem mit der Stromquelle verbindet. Wenn die Spule de-verstärkt wird, verliert der Eisenkern seinen Magnetismus und das Kontaktsystem wird durch die Wirkung der Feder getrennt, wodurch das Klimaanlagensystem von der Stromquelle getrennt wird. Auf diese Weise kann der Schütze die Fernbedienung des Klimaanlagensystems realisieren.

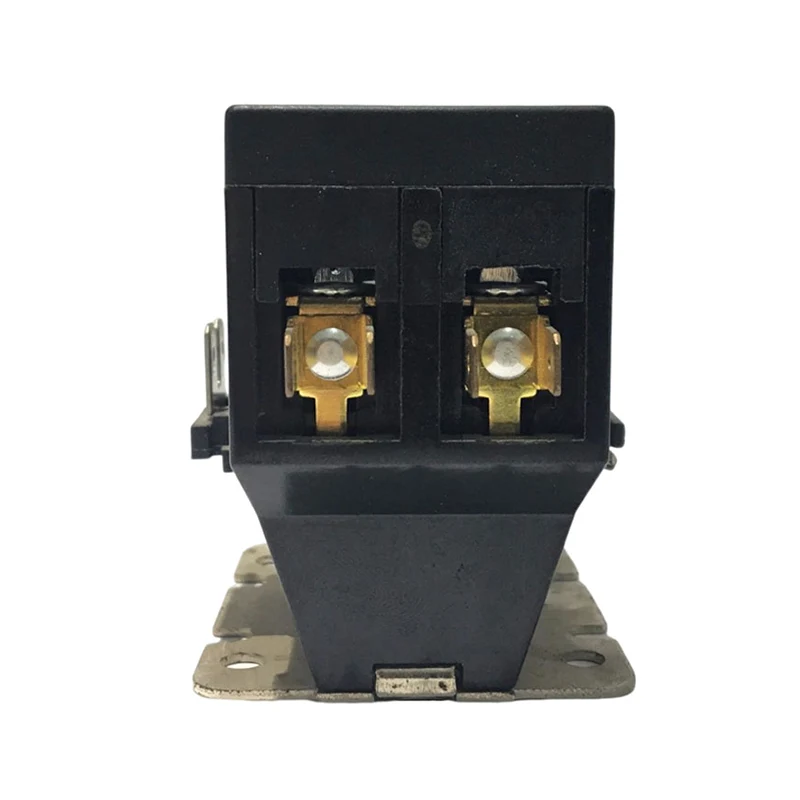

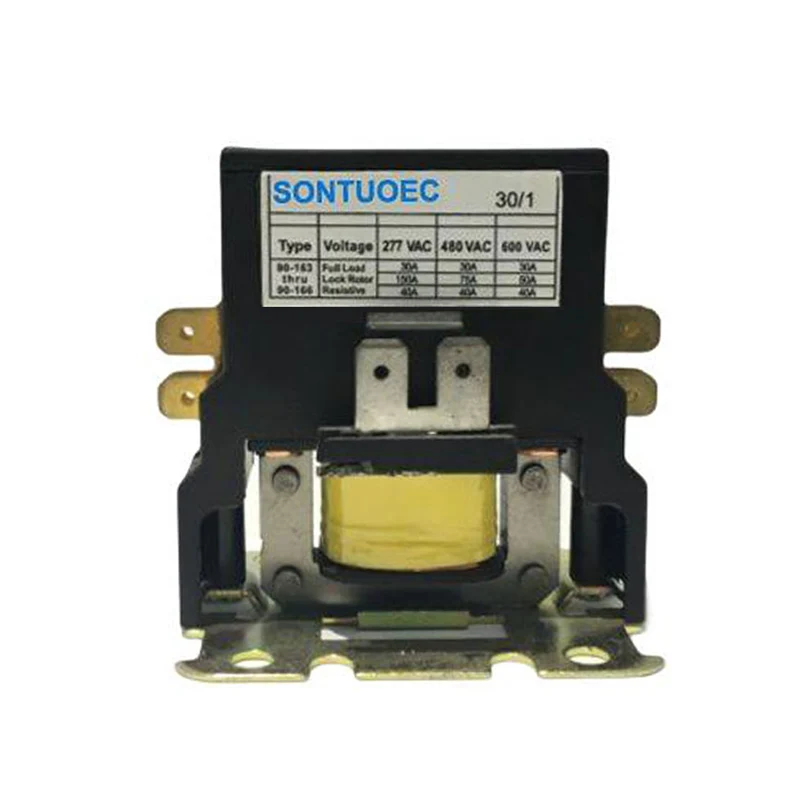

Air Conditioning AC Contactor
