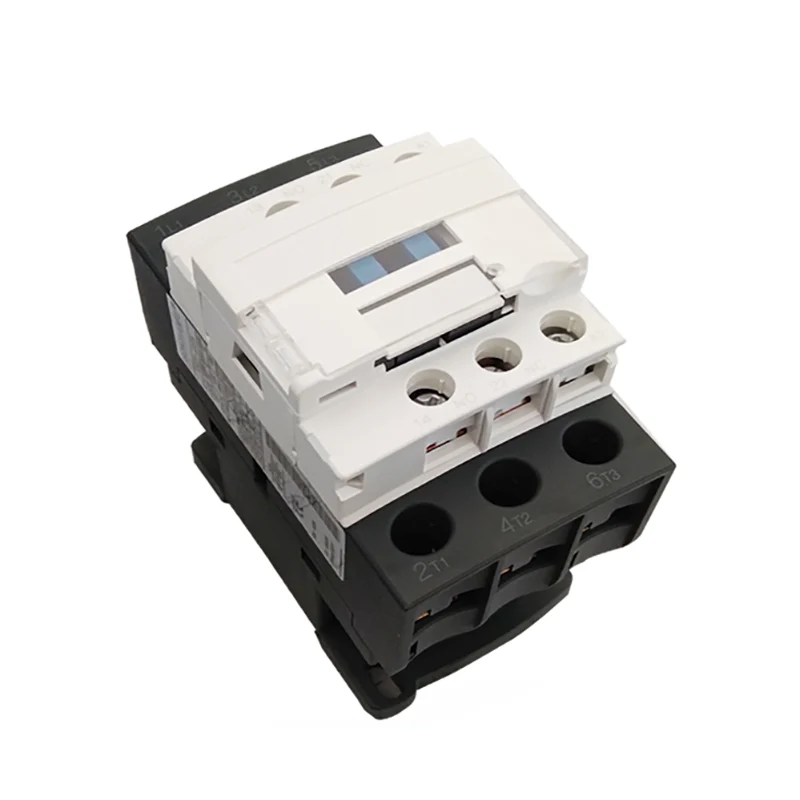

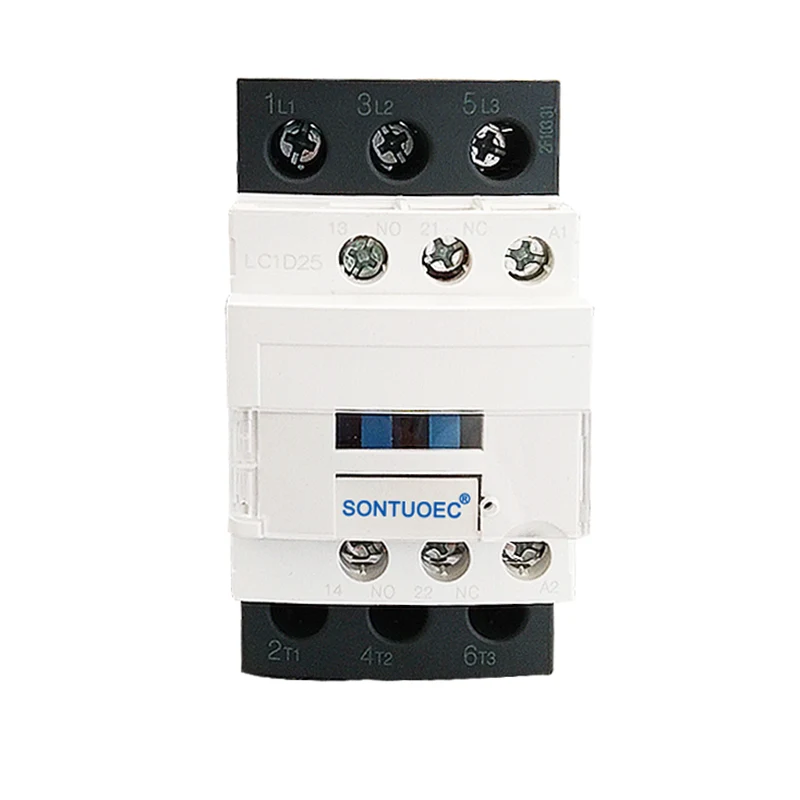

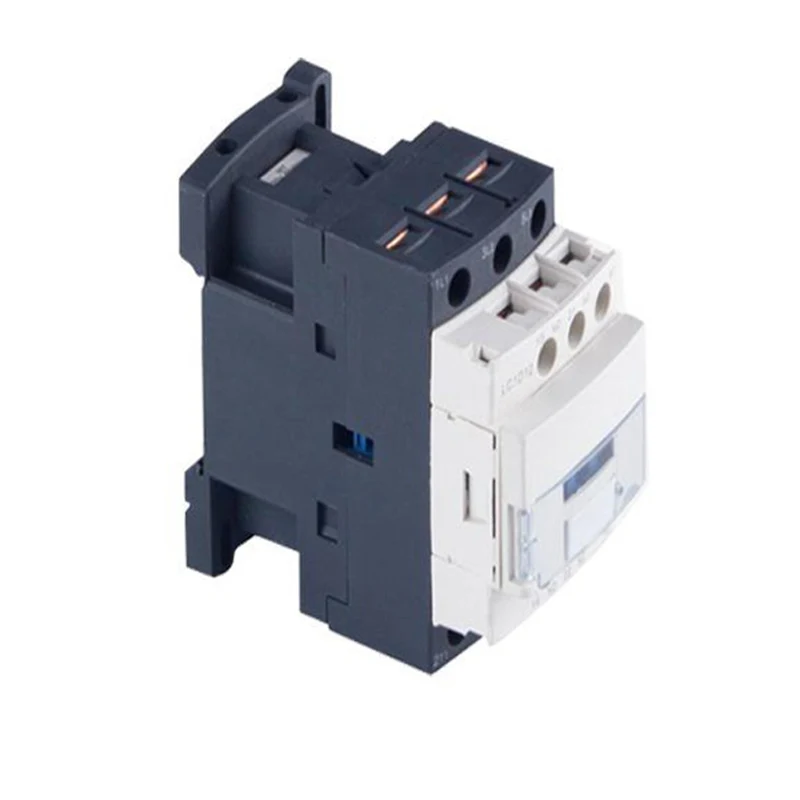

CJX2 3p 25a AC -Schütze

CJX2 3P 25A AC -Schütze eignet sich zum Anschließen und Brechen von Schaltkreisen über große Strecken sowie für häufiges Start und Kontrolle von Wechselstrommotoren. Darüber hinaus kann es mit geeigneten thermischen Relais verwendet werden, um elektromagnetische Starter zu bilden, um Schaltungen zu schützen, bei denen operative Überlastungen auftreten können.

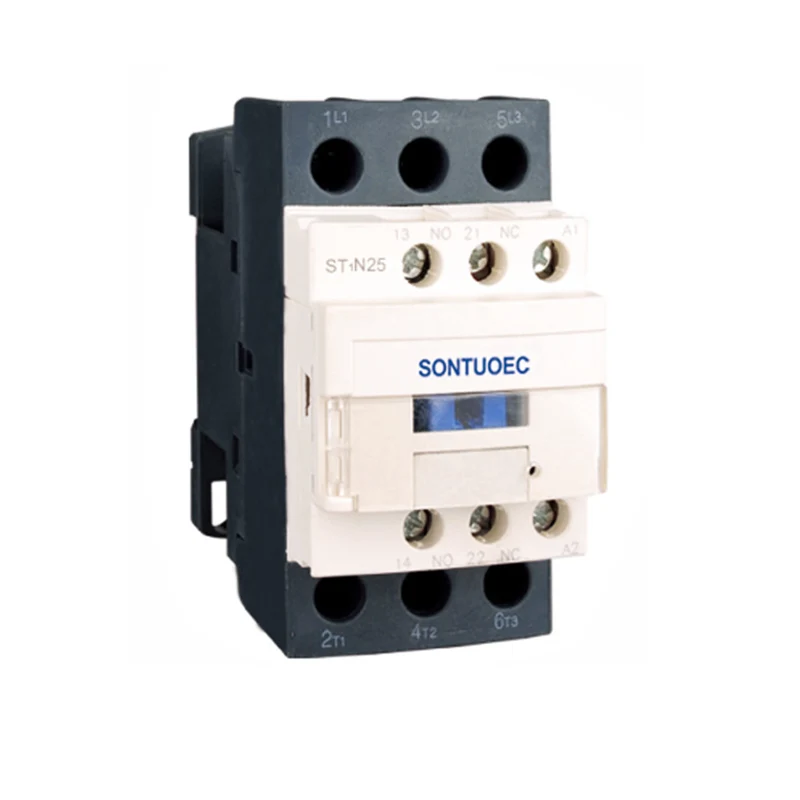

Modell:ST1N

Anfrage absenden

Produktbeschreibung

Typ		ST1N-09	ST1N-12	ST1N-18	ST1N-25	ST1N-32	ST1N-40	ST1N-50	ST1N-65	ST1N-80	ST1N-95
Bewertungsstrom (a) bewertet	AC3	9	12	18	25	32	40	50	65	80	95
Bewertungsstrom (a) bewertet	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Standardpower-Bewertungen von 3-Phasen Motoren 50/60 Hz Indepategorie AC-3	220/230 V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Bewertungsstrom (a) bewertet		20	20	32	40	50	60	80	80	125	125
Elektrisches Leben	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Elektrisches Leben	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Mechanische Lebensdauer (x104)		1000	1000	1000	1000	800	800	800	800	600	600
Anzahl der Kontakte	3p+Nr					3p+NC+Nr
Anzahl der Kontakte	3p+nc					3p+NC+Nr

Strukturelle Merkmale

Schutzdesign: CJX2 3P 25A AC -Schütze nimmt die Schutzstruktur an, die durch kleines Volumen, geringes Gewicht, geringem Stromverbrauch und lange Lebensdauer gekennzeichnet ist.

Direkt wirkende Aktionsstruktur: Seine Aktionsstruktur ist direkt wirkend und die Kontakte sind doppelter Breakpoint, wodurch die Zuverlässigkeit und Sicherheit des Kontakts verbessert wird.

Hilfskontaktgruppe vom Blocktyp: Hilfskontaktgruppe, Luftverzögerungskopf, mechanischer Verriegelungsmechanismus und andere Komponenten können gemäß den Bedürfnissen des Benutzers hinzugefügt werden, um einen Zeitverzögerungs-Schütz, einen reversiblen Schütz, Stern-Delta-Starter und andere abgeleitete Serienprodukte zu bilden.

Technische Parameter

Zu den wichtigsten technischen Parametern der AC -Schütze der CJX2 (ST1N) -Serie gehören:

Nennspannung: Einschließlich 36 V, 110 V, 127 V, 220 V, 380 V und anderer Ebenen, um die Bedürfnisse verschiedener Stromversorgungssysteme zu erfüllen.

Bewertungsstrom: Nach verschiedenen Modellen reicht der Nennstrom von 9a bis 95a.

Spannungsspannung: Wechselstromspannung umfasst 24 V, 36 V, 48 V, 110 V, 220 V, 380 V usw. DC -Spannungsspannung umfasst 12 V, 24 V, 48 V, 110 V, 220 V usw.

Mechanische und elektrische Lebensdauer: Die mechanische Lebensdauer kann bis zu Millionen Zeiten sein, und die elektrische Lebensdauer ist ebenfalls relativ hoch, was den langfristigen stabilen Betrieb des Schütze gewährleistet.

Installation und Wartung

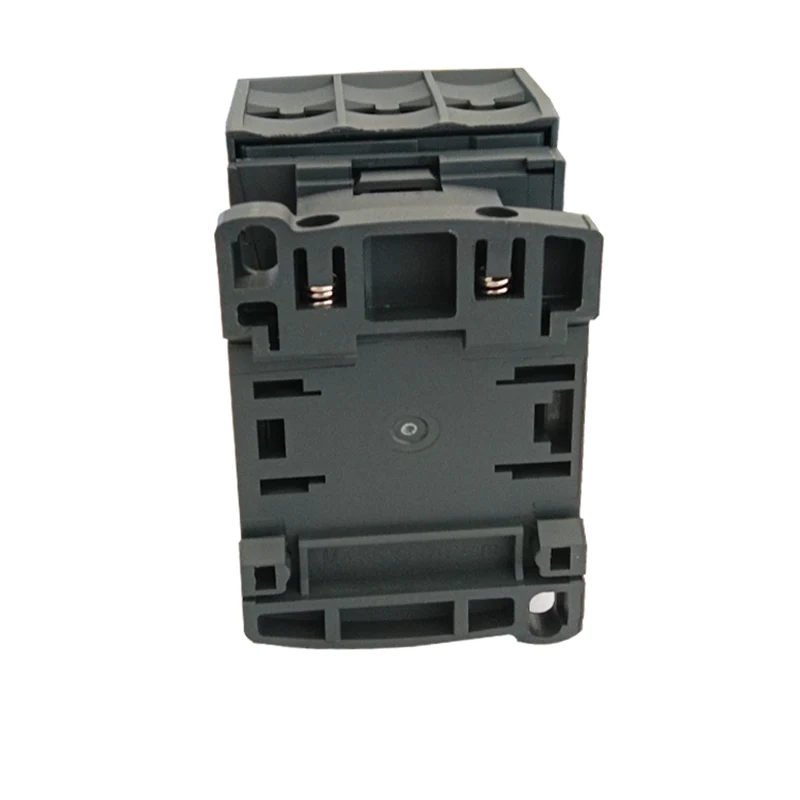

Installation: AC -Schütze vom Typ CJX2 können mit zwei Schrauben oder 35 mm (oder 75 mm) Führungsschiene montiert werden, was bequem und schnell ist. Die relevanten technischen Daten sollten vor der Installation überprüft werden, um die Einhaltung der Installationsbedingungen sicherzustellen.

Wartung: Alle Teile des Produkts sollten regelmäßig während des Gebrauchs überprüft werden, sodass bewegliche Teile nicht stecken und nicht locker sind. Bei Schäden sollte es rechtzeitig ersetzt werden, um den normalen Betrieb des Schütze zu gewährleisten.
