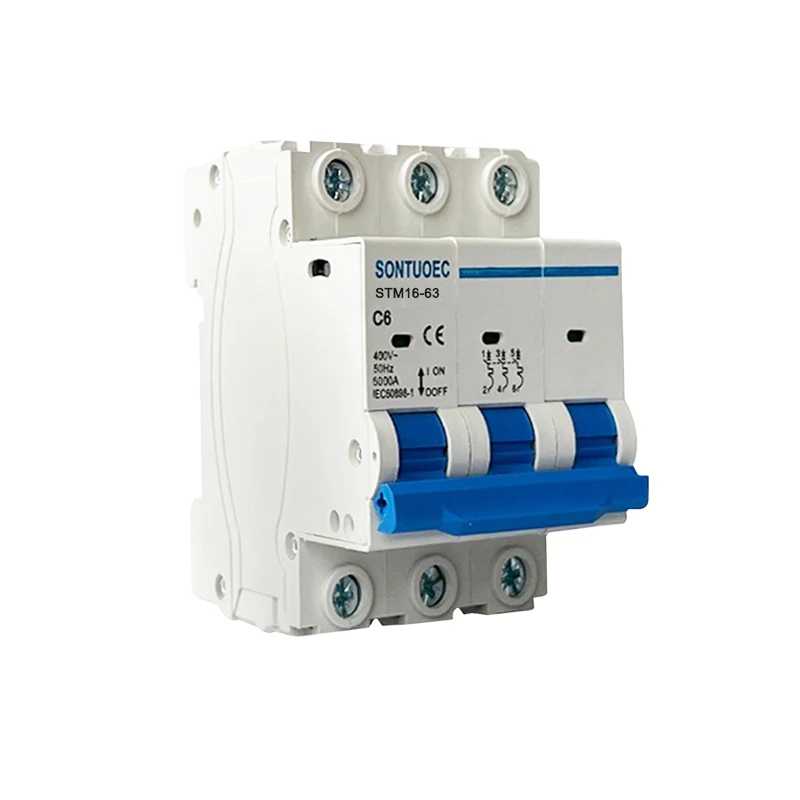

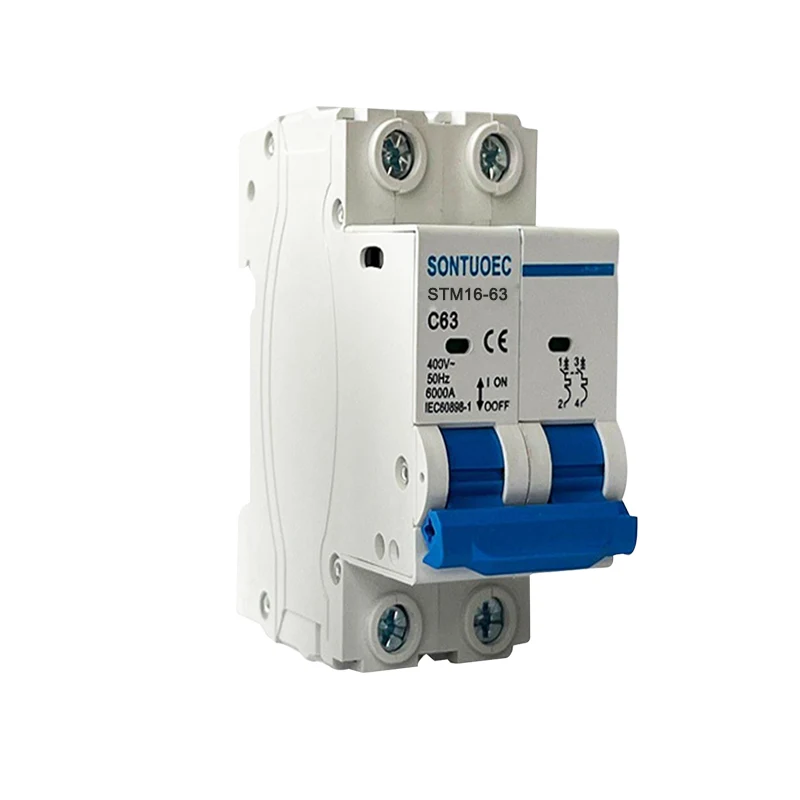

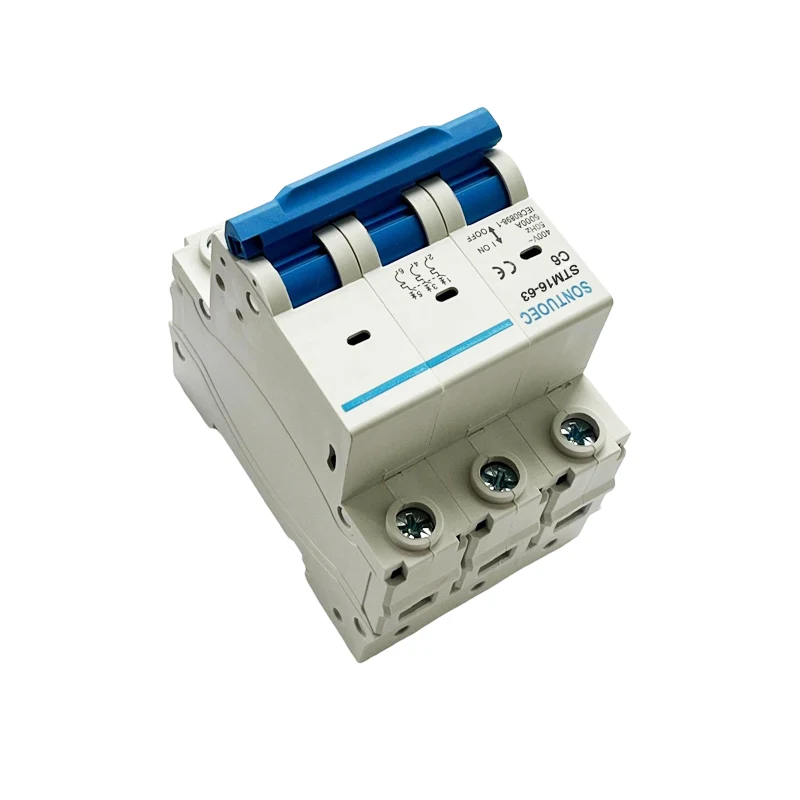

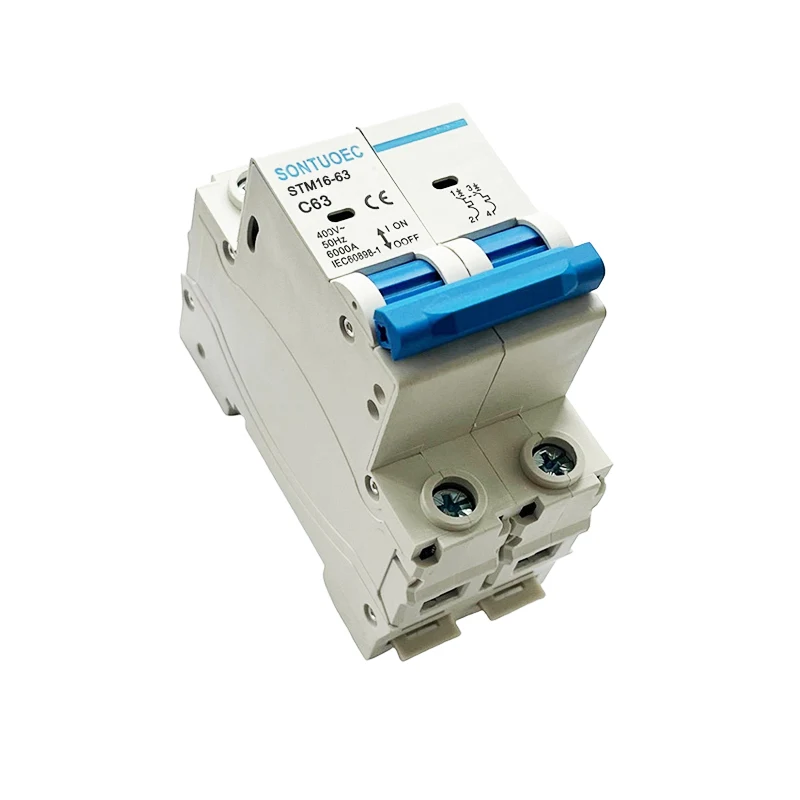

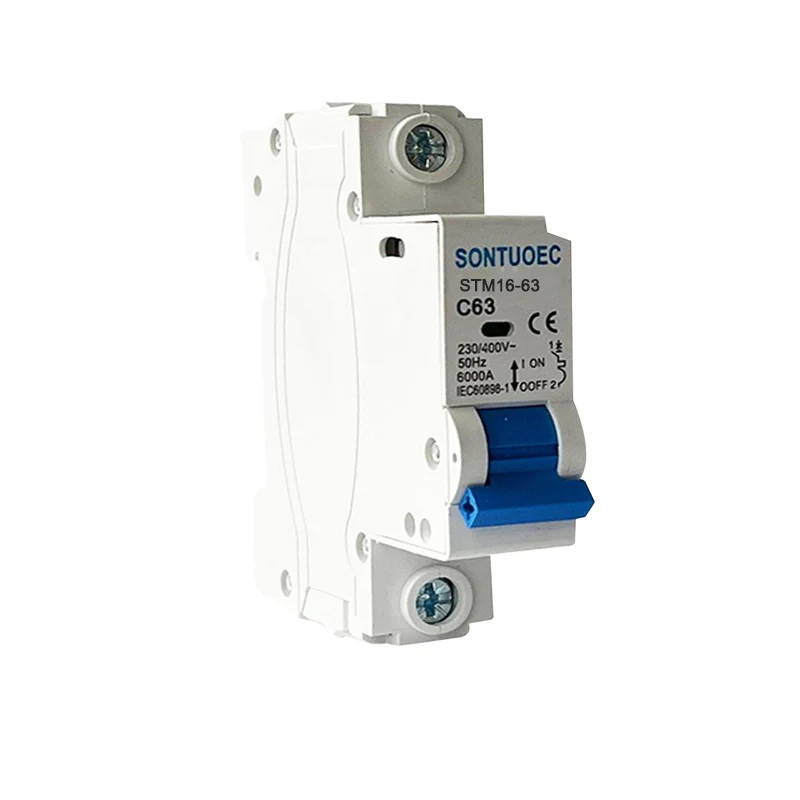

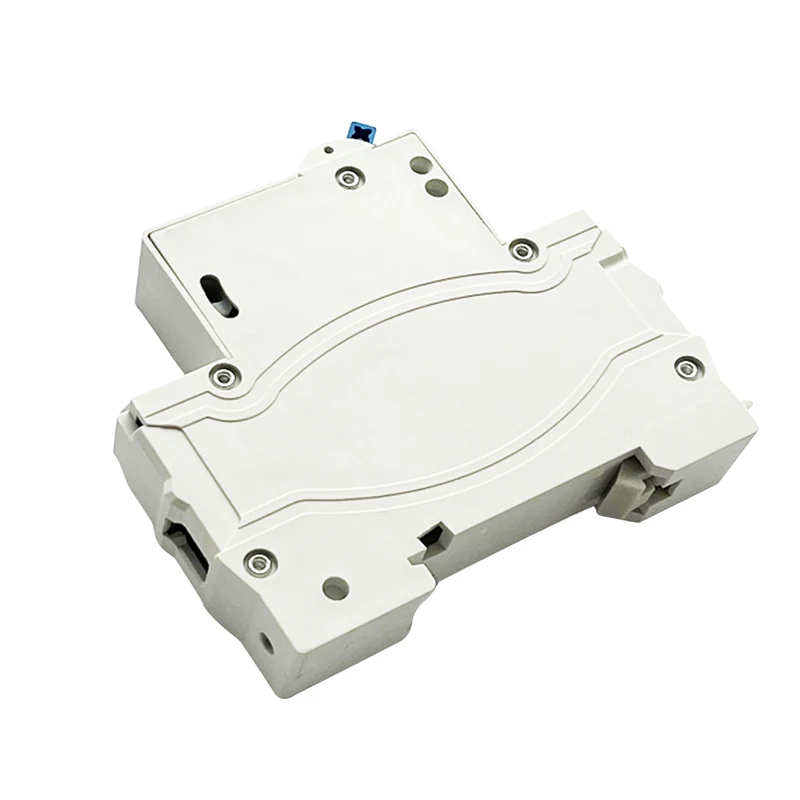

Kurve C MCB Miniatur -Leistungsschalter

Die Miniaturschalter des Kurve C MCB ist ein Miniatur -Leistungsschalter, der an Stellen wie Wohnheimen, gewerblichen Gebäuden und Industrieanlagen, insbesondere in Schaltungen, in denen die Freisetzungseigenschaften der Kurve C zum Schutz elektrischer Geräte und persönliche Sicherheit erforderlich sind, häufig eingesetzt.

Modell:STM16-63

Anfrage absenden

Produktbeschreibung

Modell	STM16-63
STANDARD	IEC60898-1
Pole	1p, 2p, 3p, 4p
Kapazität des Kurzschlusskreises	3ka, 4,5ka, 6ka
Bewertet Strom (in)	1,2,4,610,16,20,25,32,40,50,63a
Bewertet Spannung (UN)	AC230 (240)/400 (415) v
Bewertet Frequenz	50/60 Hz
Stolperkurve	B, c, d
Magnetisch Veröffentlichungen	B Kurve: zwischen 3in und 5 in
	C Kurve: Zwischen 5 Zoll und 10 Zoll
	D Kurve: zwischen 10in und 14 Zoll
Elektromechanisch Ausdauer	über 6000 Zyklen

Funktionen und Vorteile

 Kleiner Größe und geringes Gewicht: Kurve C MCB Miniatur -Leistungsschalter hat ein kompaktes Design für einfache Installation und Platzeinsparung.

 Zuverlässiger Betrieb: Durch die genaue Freisetzungskurve und die zuverlässige Geräte für elektromagnetische Freisetzungen können die fehlerhafte Schaltung schnell abschneiden und die Beschädigung von elektrischen Geräten verhindern.

 Mehrere Schutzfunktionen: Zusätzlich zum Kurzschlussschutz verfügt es auch über Überlastschutz- und Überspannungsschutzfunktionen, die die Sicherheit von Schaltungen umfassend schützen.

 Starke Anwendbarkeit: Kurve C -Typ Freisetzungskurve ist für die meisten herkömmlichen Lasten wie Beleuchtung, Sockel usw. anwendbar, die den Anforderungen verschiedener Schaltungen entsprechen können.

Operationsprinzip

Das Betriebsprinzip der Kurve C MCB basiert hauptsächlich auf der Überwachung des Stroms und der Wirkung des Trennungsmechanismus. Wenn der Strom in der Schaltung den festgelegten Wert überschreitet, wirkt der elektromagnetische Freisetzungsmechanismus schnell, um die Schaltung abzuschneiden. Gleichzeitig erwärmt sich die thermische Freisetzung auch während der Stromüberlastung, biegt den Bimetal und drückt den freien Freisetzungsmechanismus auf den Schaltkreis ab. Die Kurve der Kurve c-Typ bedeutet, dass der Leistungsschalter unter Überlastungsbedingungen eine langsamere Freisetzungsgeschwindigkeit hat, um die kurzfristigen Überlastungsanforderungen einiger Lasten zu erfüllen.

Vorsichtsmaßnahmen aus Auswahl und Installation

Übereinstimmende Strombewertung für Last: Beim Kauf von MCBs CURVE C MCBS ist es erforderlich, um sicherzustellen, dass die Stromschalter -Bewertung des Schaltkreises mit der Last der Schaltung übereinstimmt, um eine überlastete Verwendung zu vermeiden, die zu einer Beschädigung der Geräte oder zu einer abnormalen Trennung führen kann.

Auswahl der Betriebsmerkmale: Kurven -Stripping -Kurven sind für die meisten herkömmlichen Lasten geeignet. Die genaue Auswahl muss jedoch durch die Anwendungsanforderungen der Schaltung bestimmt werden.

Installationsort: Das MCB sollte in einer Verteilungs- oder Schaltkasten installiert werden, um die Sicherheit und Zuverlässigkeit der Schaltung zu gewährleisten. Gleichzeitig sollte es an einem Ort installiert werden, an dem einfach betrieben und überwacht werden kann, sodass bei Fehlfunktionen rechtzeitige Maßnahmen ergriffen werden können.

Regelmäßige Inspektion und Wartung: Um das ordnungsgemäße Funktionieren der Kurve C MCB sicherzustellen, muss sie regelmäßig inspiziert und gewartet werden. Dies beinhaltet die Überprüfung, ob die Kontakte des Leistungsschalters in gutem Zustand sind, dass der Trennungsmechanismus flexibel ist und so weiter.
