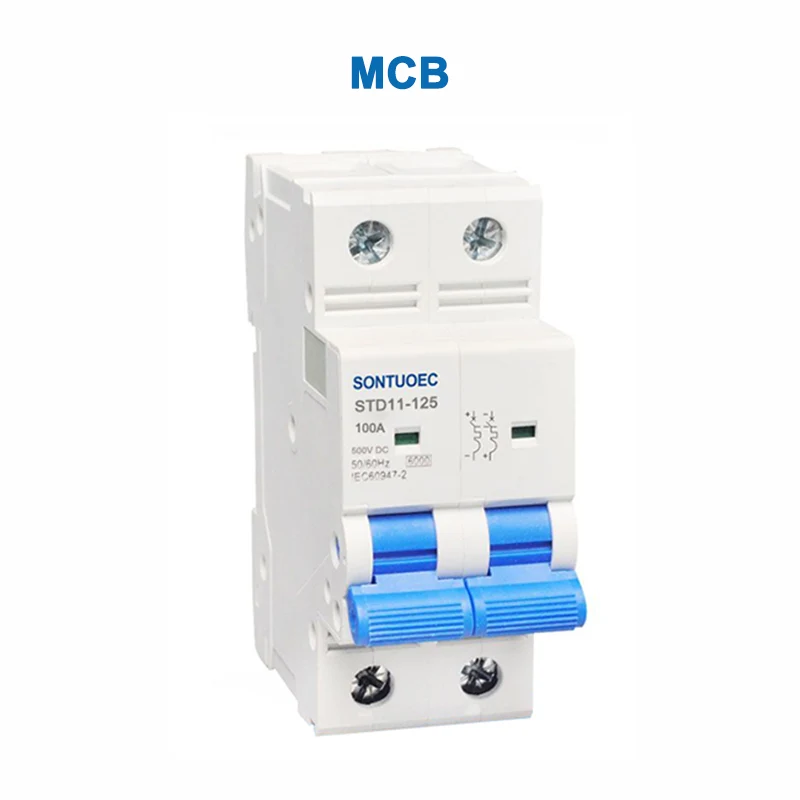

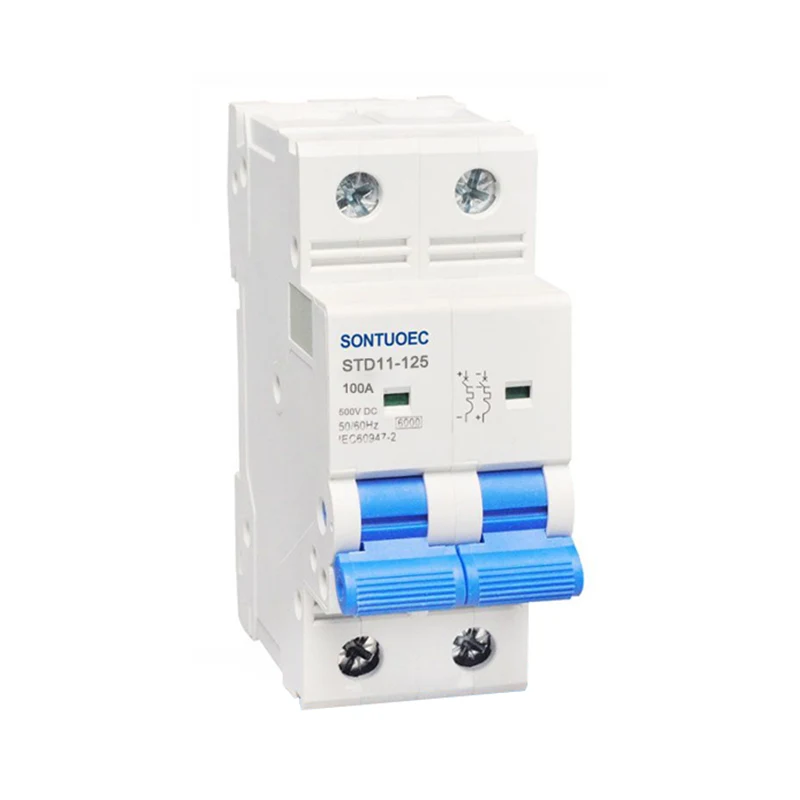

DC MCB Miniatur -Leistungsschalter

Der DC MCB Miniatur -Leistungsschalter ist ein elektrischer Schalter, der speziell für den automatischen Betrieb in DC -Schaltungen ausgelegt ist. Seine Hauptfunktion besteht darin, automatische Geräte vor Überlastungen, Kurzschlüssen und anderen Fehlergefahren zu schützen und die Sicherheit des gesamten Stromversorgungssystems zu gewährleisten. Wenn der durch die Schaltung fließende Strom die Bewertung des DC MCB überschreitet oder wenn der Leckstrom in der Schaltung erkannt wird, trennen Sie die DC MCB die Schaltung automatisch, wodurch die Schaltung aufgrund von Überlastung, Kurzschluss oder Leckagen beschädigt wird.

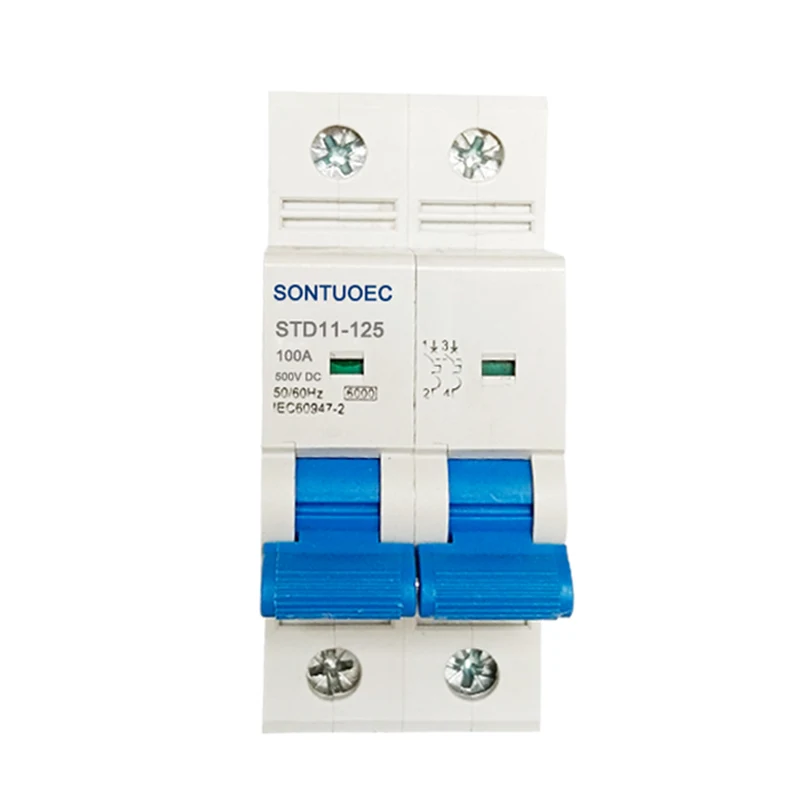

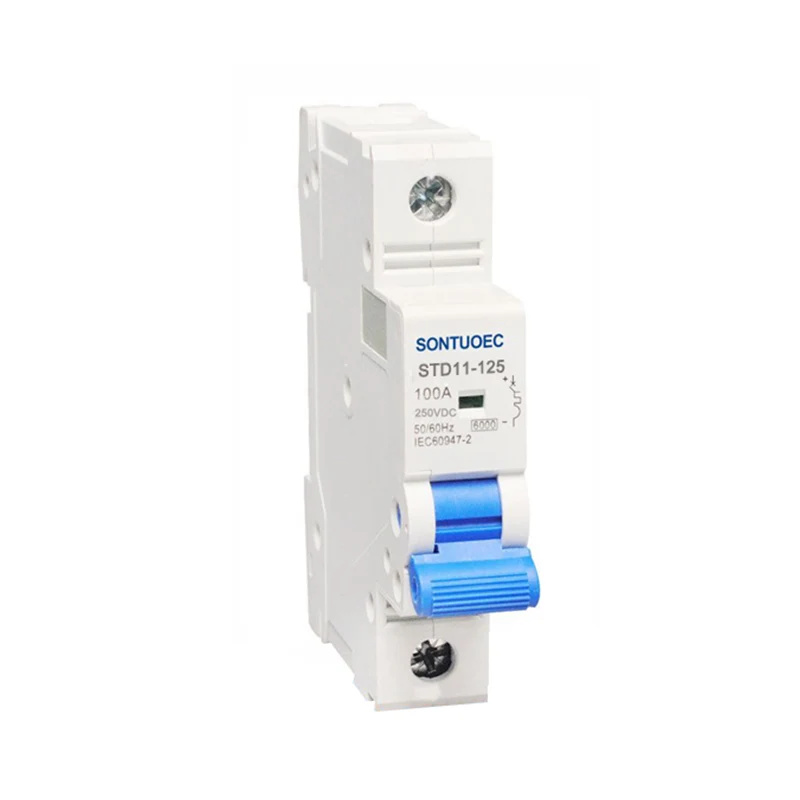

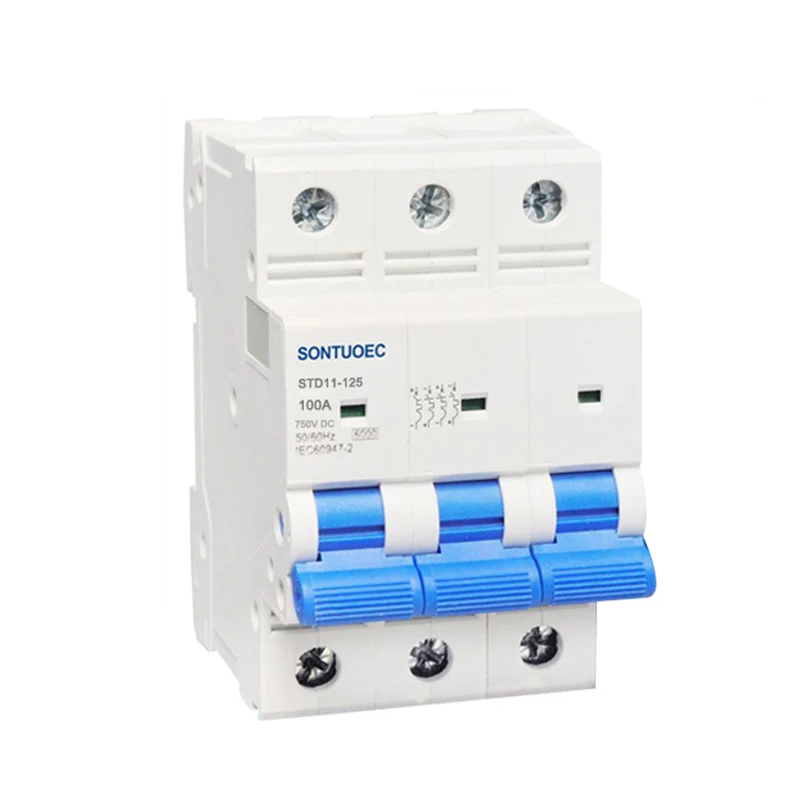

Modell:STD11-125

Anfrage absenden

Produktbeschreibung

Modell	STD11-125
Standard	IEC60898-1
Pole	1p, 2p, 3p, 4p
Stolperkurve	B, c, d
Bewertungskapazität mit kurzer Kreislauf (ICN)	3ka, 4,5ka, 6ka
Bewertungsstrom (in)	1,2,4,6,10,16,20,25,32,40,50,63,80,100,125A
Nennspannung (UE)	DC 24,48,120.250.500.750.1000
Magnetveröffentlichungen	B -Kurve: zwischen 3in und 5 in C Kurve: zwischen 5in und 10 Zoll D Kurve: zwischen 10in und 14 Zoll
Elektro-mechanische Ausdauer	über 6000 Zyklen

Operationsprinzip

Das Betriebsprinzip des DC MCB -Miniaturschalters basiert auf den thermischen und elektromagnetischen Effekten des elektrischen Stroms. Wenn ein kontinuierlicher Überstrom durch ein DC MCB fließt, wird sein internes Bimetal erhitzt und durch Biegung abgelenkt, wodurch der mechanische Verriegelung freisetzt und die Schaltung abschneidet. Darüber hinaus bewirkt der plötzliche Anstieg des Stroms im Fall eines Kurzschlusss den Kolben, der mit dem Stürmer der DC MCB verbunden ist, oder den Magnet, der elektromechanisch verdrängt, was den Auslösermechanismus zum Abschneiden des Stromkreises auslöst.

DC MCB Miniature Circuit Breaker

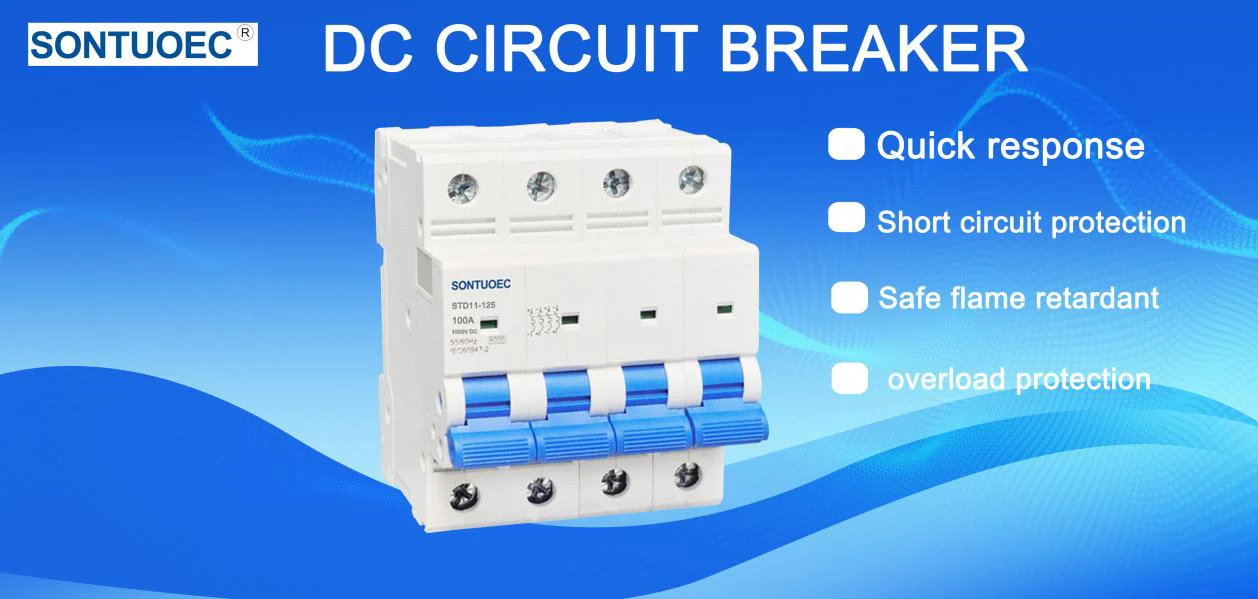

Hauptmerkmale

Speziales Arc -Löschen und aktuell begrenztes System: DC MCB nimmt ein spezielles Lichtbogenlösch- und aktuell begrenztes System an, das den Fehlerstrom des Gleichstromverteilungssystems schnell durchbrechen und die Erzeugung und Ausbreitung von ARC verhindern kann.

Hohe Empfindlichkeit und schnelle Reaktion: DC MCB kann kleine Leckageströme erkennen und die Schaltung in kürzester Zeit abschneiden und so einen sofortigen Schutz bieten.

Wiederverwendbar: Im Gegensatz zu herkömmlichen Sicherungen kann der DC MCB nach einer Reise manuell oder automatisch zurückgesetzt werden, wodurch die Notwendigkeit des Austauschs beseitigt wird.

Mehrere aktuelle Bewertungen verfügbar: DC MCBS sind in einer Vielzahl verschiedener aktueller Bewertungsspezifikationen erhältlich.

Nicht polarisiert und polarisiert: DC MCBs auf dem Markt werden hauptsächlich in polarisiert und nicht polarisiert eingeteilt. Polarisierte DC MCBs müssen beim Anschließen besondere Aufmerksamkeit auf die Strömungsrichtung achten, während nicht polarisierte DC MCBs unabhängig von der Richtung des Stromflusses einen Sicherheitsschutz bieten können.

Anwendungsbereich

DC MCBS werden weit verbreitet, wenn DC -Stromschutz erforderlich ist, z. B. Rechenzentren, Photovoltaik -Stromerzeugungssysteme, Energiespeichersysteme und Ladepfähle. Insbesondere auf dem Energiespeichermarkt, in dem die Stromrichtung häufig bidirektional ist (Ladung/Entlademodus), müssen nicht polarisierte DC MCBs verwendet werden.
