Din Rail Type MCB

Din Rail Type MCB kombiniert die standardisierte Installation von DIN Rail mit der Schaltungsschutzfunktion des Miniaturschalters. Es wird hauptsächlich in elektrischen Systemen verwendet, um Schaltkreise und Geräte zu schützen, indem der Strom schnell abgeschnitten wird, wenn eine abnormale Situation wie Überlast oder Kurzschluss vorliegt. Gleichzeitig wird der Installations-, Austausch- und Wartungsprozess bequemer und standardisierter aufgrund der Montalmethode für DIN -Schienen.

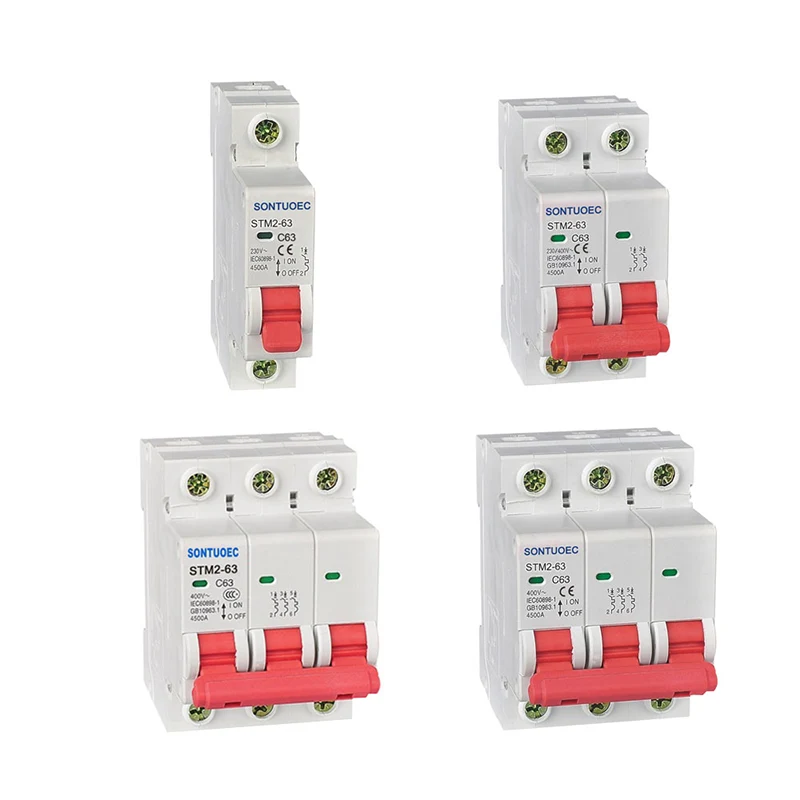

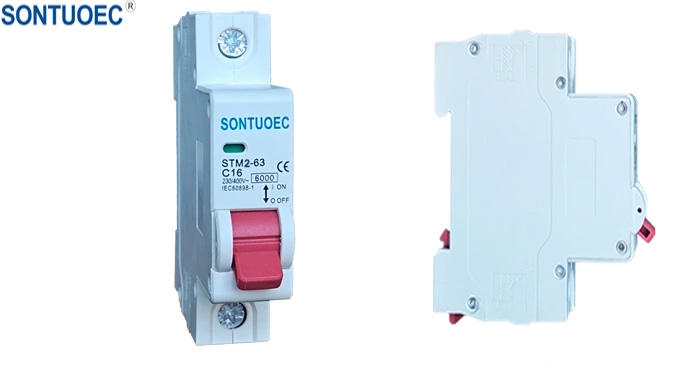

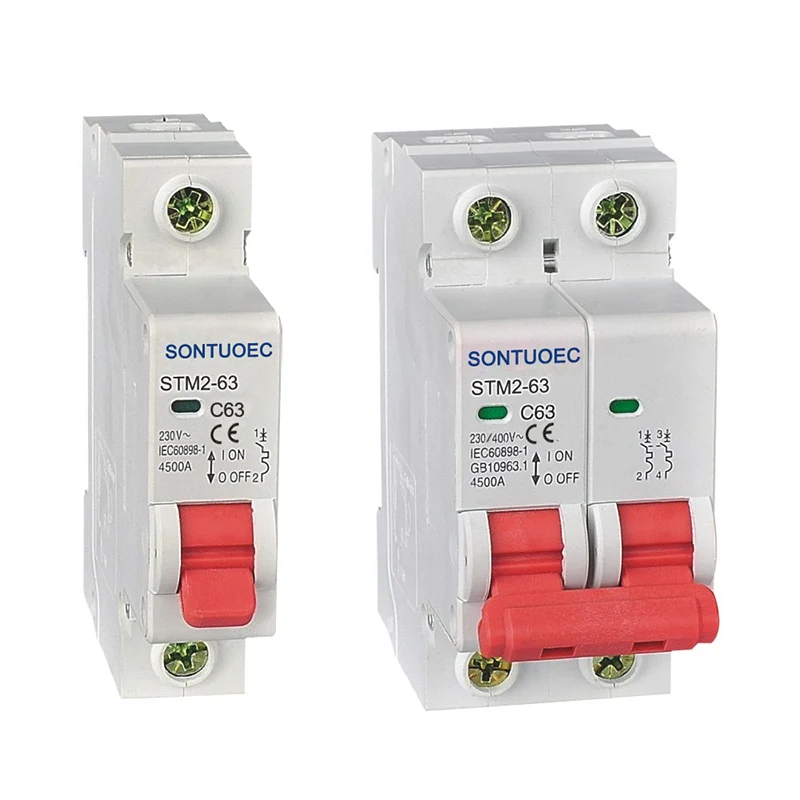

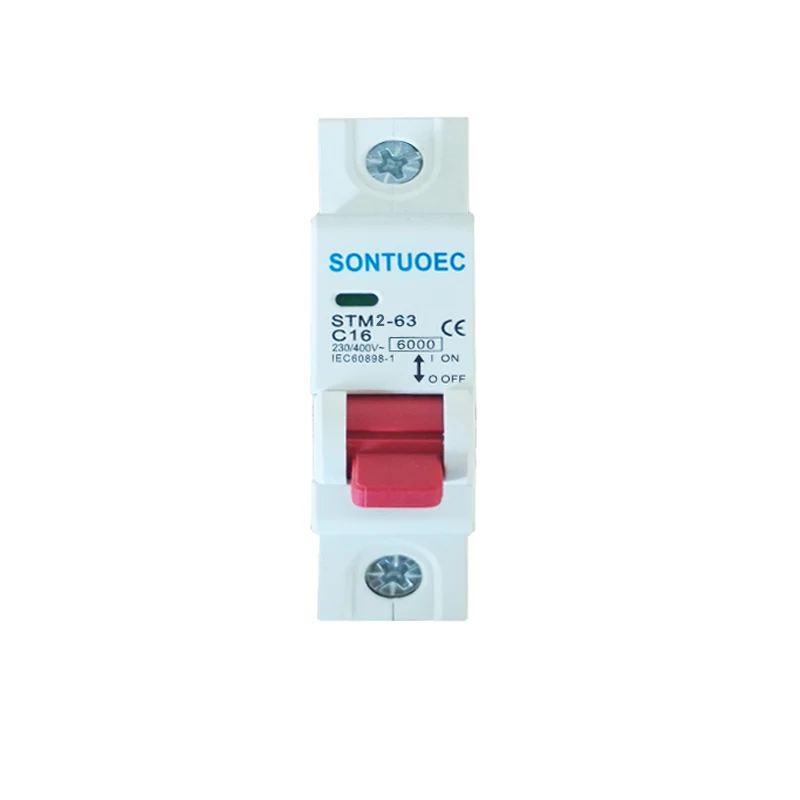

Modell:STM2-63

Anfrage absenden

Produktbeschreibung

Modell	STM2-63
STANDARD	IEC60898-1
Pole	1p, 2p, 3p, 4p
Bewertungsstrom (in)	1,2,4,610,16,20,25,32,40,50,63a
Nennspannung (UN)	AC230 (240)/400 (415) v
Kapazität brechen	3ka, 4ka, 5ka, 6ka
Bewertungsfrequenz	50/60 Hz
Stolperkurve	B, c, d
Magnetveröffentlichungen	B -Kurve: zwischen 3in und 5 in
	C Kurve: Zwischen 5in und 10in
	D Kurve: zwischen 10in und 14 Zoll
Elektro-mechanische Ausdauer	über 6000 Zyklen

Din Rail Type MCB -Übersicht

DIN Rail ist ein Standardtyp von Metallschiene, der für Montageschalter und industrielle Steuerungsausrüstung in Geräteregalen häufig verwendet wird. DIN steht für „Deutsche Institut für Normung“ und ist allgemein austauschbar, was die Kompatibilität und Austauschbarkeit zwischen Komponenten verschiedener Hersteller ermöglicht. Eine häufige Art von DIN -Schiene ist die TS35 -DIN -Schiene, die für die Montage der elektrischen industriellen Steuerungsprodukte und -komponenten wie Leistungsschalter, Motorkontroller usw. geeignet ist.

Merkmale von Din Rail Type MCB

Standardisierte Installation: DIN Rail Type MCB verwendet die Montage der DIN -Schiene, wodurch der Installationsprozess standardisierter und bequemer wird. Benutzer müssen den Leistungsschalter nur in die entsprechende Position auf der Schiene einfügen, und die Installation kann ohne komplizierte Verkabelungs- und Befestigungsschritte abgeschlossen werden.

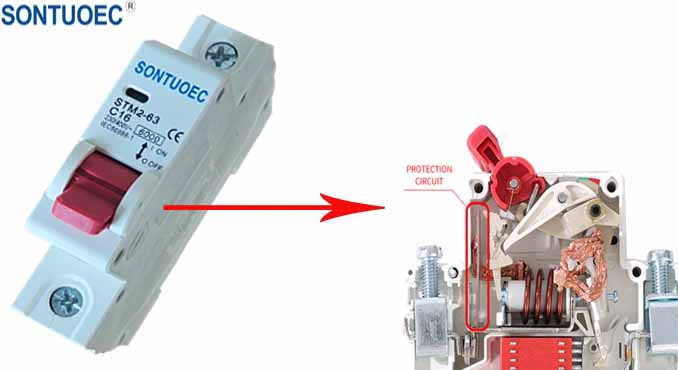

Schaltungsschutz: Als Miniaturschalter ist DIN Rail Type MCB mit Überlastschutz und Kurzschlussschutz ausgestattet. Wenn in der Schaltung eine Überlast- oder Kurzschlusskreis vorliegt, kann der Strom schnell abschneiden, wodurch der Fehler und die Schädigung der Geräte ausgeht.

Flexibilität: Das DIN -Schienensystem bietet eine breite Palette von Montagepositionen und Platzoptionen, sodass MCBs mit DIN -Schienen nach Bedarf an verschiedenen Stellen in der Schaltung flexibel konfiguriert werden können.

Einfache Wartung: Dank der standardisierten Montage ist der Ersatz- und Wartungsprozess von DIN Rail Type MCBS auch viel einfacher und schneller. Der Benutzer entfernt lediglich den fehlerhaften Leistungsschalter von der Schiene und fügt eine neue ein.

DIN Rail Type MCB
