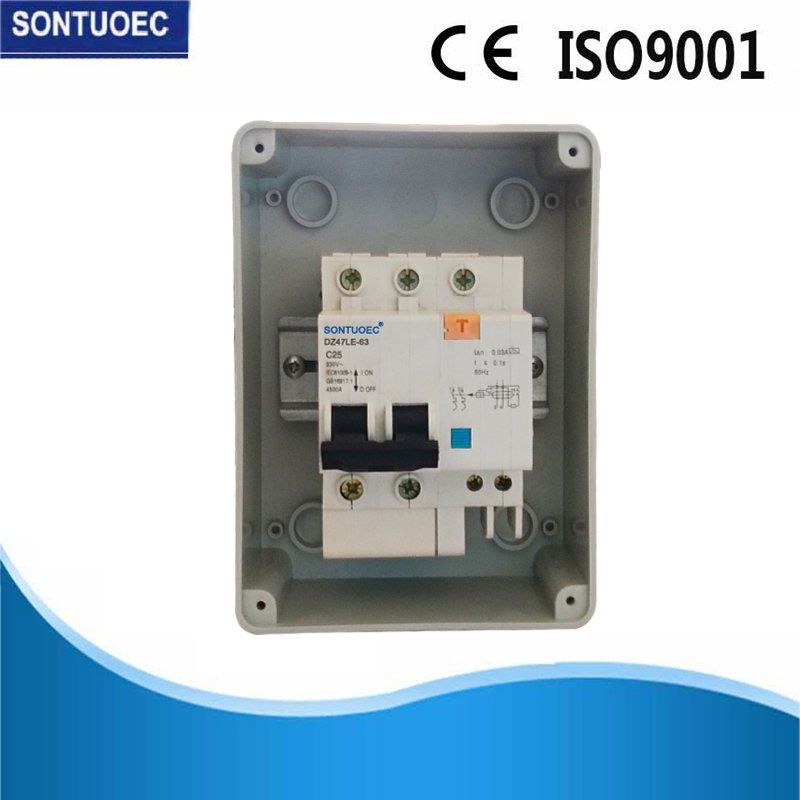

Leistungsschalter RCBO der Dz47le-63-Serie mit einheitlichem Erscheinungsbild

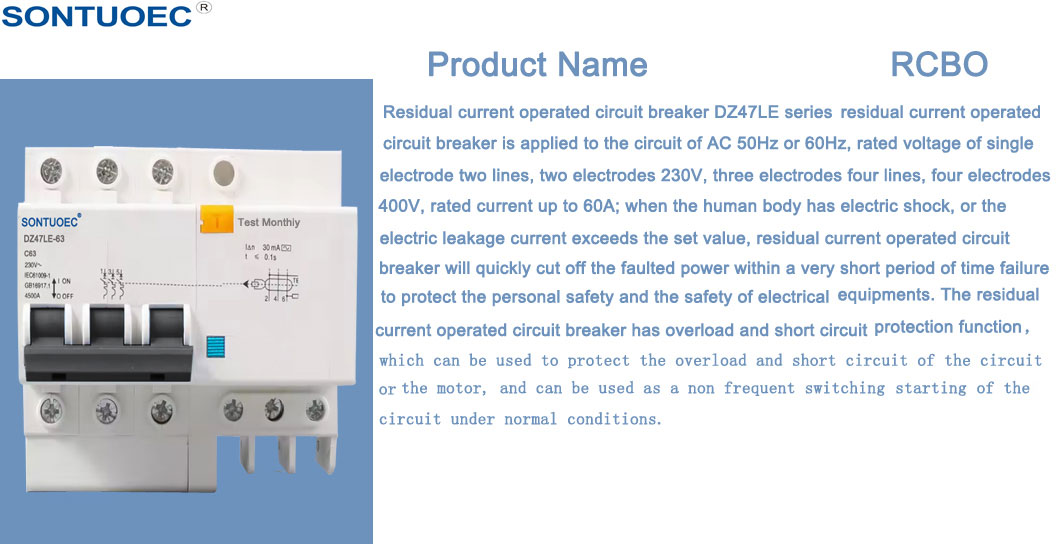

1. RCBO wird hauptsächlich in Niederspannungs-Klemmenverteilungssystemen mit Wechselstrom 50 Hz (60 Hz), Nennspannung 230/400 V und Nennstrom 6 A bis 63 A verwendet. RCBO entspricht der MCB+RCD-Funktion; Es wird zum Schutz vor elektrischem Schlag und zum Schutz vor indirektem Kontakt von Menschen, zum Schutz elektrischer Geräte, wenn der menschliche Körper mit Elektrizität in Berührung kommt oder der Leckstrom des Stromnetzes den vorgeschriebenen Wert überschreitet, sowie zum Schutz vor Überlast und Kurzschlüssen verwendet. Es kann auch ein Nicht-Frequenz-Betreiber im Stromkreis sein, der häufig im Wohn- und Gewerbegebiet eingesetzt wird. Es entspricht der Norm IEC61009-1. 2.MCB wird bei AC50/60Hz, Nennspannung 230V3, 4 Pole 400V, Nennstrom bis 63A für Überlast- und Kurzschlussschutz sowie für seltenes Schalten im Normalfall verwendet. Es wird häufig in Industrie, Gewerbe und Haushalt verwendet. Dieses Produkt entspricht der Norm IEC60898. 3.RCCB entspricht den Standards von IEC61008. Es kann den Fehlerstromkreis sofort unterbrechen, wenn die Gefahr eines Stromschlags oder eines Erdschlusses der Hauptleitung besteht. Somit ist es geeignet, die Gefahr eines Stromschlags und Feuers durch Erdschluss zu vermeiden. Es kann in Stromkreisen bis zu einphasigen 240 V, dreiphasigen 415 V, 50 oder 60 Hz verwendet werden.

Modell:DZ47LE-63

Anfrage absenden

Produktbeschreibung

Spezifikationen:

RCBO

	Standard	Einheit	IEC/EN 61009-1
Elektrisch	Modus		Elektronischer Typ
Merkmale	Typ (Wellenform des erfassten Erdschlussstroms)		A, Wechselstrom
	Thermomagnetische Auslösecharakteristik		B,C,D
	Nennstrom ln	A	6,10,16,20,25,32,40,63
	Polen	P	1P+N, 3P+N
	Bemessungsspannung Ue	V	Wechselstrom 230, 400
	Nennempfindlichkeit I△n	A	0,01, 0,03, 0,1, 0,3, 0,5
	Nenn-Restschaltvermögen l△m	A	500
	Bemessungskurzschlusskapazität Icn	A	6000
	Pausenzeit unter I△n	S	≤0,1
	Nennfrequenz	Hz	50/60
	Bemessungsstoßspannungsfestigkeit (1,2/50)Uimp	V	4000
	Dielektrische Prüfspannung bei ind.Freq für 1 Minute	kV	2
	Isolationsspannung Ui	V	250
	Verschmutzungsgrad		2
Mechanische Merkmale	Elektrisches Leben		4000
	Mechanisches Leben		10000
	Fehlerstromanzeige		JA
	Schutzgrad		IP20
	Umgebungstemperatur	°C	-5~+40 (Spezielle Anwendung siehe
	(mit Tagesdurchschnitt ≤ 35 °C)	°C	Temperaturkompensationskorrektur)
	Lagertemperatur	°C	-25~+70
Installation	Terminalverbindungstyp		Kabel/Stift-Sammelschiene/U-Sammelschiene
	Terminalgröße oben/unten für Kabel	mm2	25
	Terminalgröße oben/unten für Kabel	AWG	5.18
	Klemmengröße oben/unten für Sammelschiene	mm2	25
	Klemmengröße oben/unten für Sammelschiene	AWG	3.18

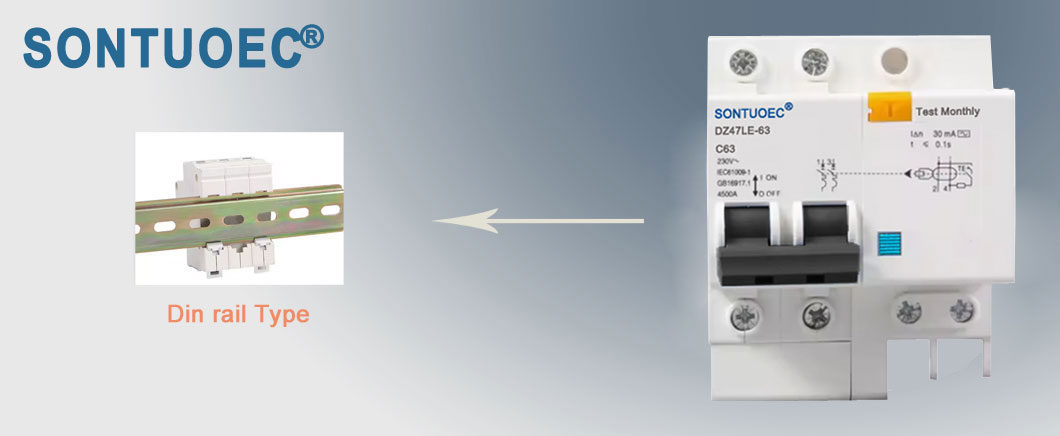

	Montage		Auf DIN-Schiene EN 60715 (35 mm) mittels Schnellclip-Vorrichtung
	Verbindung		Von oben

Produktübersicht:

1. Bietet Schutz gegen Erdschluss/Leckstrom und eine Isolationsfunktion

2. Hohe Kurzschlussstromfestigkeit3. Gilt für Klemmen- und Stift-/Gabel-Sammelschienenverbindungen

5. Trennen Sie den Stromkreis automatisch, wenn ein Erdschluss-/Leckstrom auftritt und die Nennempfindlichkeit überschreitet

6. Unabhängig von Stromversorgung und Netzspannung und frei von externen Störungen und Spannungsschwankungen.

MCB

Modell	MCB
Standard	IEC60898-1
Pole	1P, 2P, 3P, 4P
Auslösekurve	B,C,D
Nennkurzschlusskapazität (Icn)	3KA, 4,5KA, 6KA, 10KA
Nennstrom (In)	1,2,4,6,10,16,20,25,32,40,50,63A
Nennspannung (Un)	AC230(240)/400(415)V
Magnetische Auslöser	B-Kurve: zwischen 3 und 5 Zoll
	B-Kurve: zwischen 3 und 5 Zoll
	C Kurve: zwischen 5 und 10 Zoll
	C Kurve: zwischen 5 und 10 Zoll
	D Kurve: zwischen 10 und 14 Zoll
	D Kurve: zwischen 10 und 14 Zoll
Elektromechanische Ausdauer	über 6000 ZyklenC

FI-Schutzschalter


	Standard	Einheit	IEC/EN 61008-1
Elektrisch	Typ (Wellenform des erfassten Erdschlussstroms)		AC,A
Besonderheit	Nennstrom In	A	16,25,32,40,63
	Polen	P	2,4
	Bemessungsspannung Ue	V	230/400
	Bewertete Empfindlichkeit I n	A	0,01,0,03,0,1,0,3
	Isolationsspannung Ui	V	500
	Bewertete Restproduktion und	A	630
	Ausschaltvermögen I m
	Kurzschlussstrom I c	A	4500/6000
	SCPD-Sicherung	A	6000
	Pausenzeit unter I n	s	<0,1
	Nennfrequenz	Hz	50/60
	Verschmutzungsgrad		2
Mechaniker	Elektrisches Leben	t	4000
Merkmale	Mechanisches Leben	t	20000
	Fehlerstromanzeige		Ja
	Schutzgrad		IP20
	Umgebungstemperatur	C	Von -25 °C bis 40 °C
	(mit Tagesdurchschnitt 35)
	Lagertemperatur	C	Von -25 °C bis 70 °C
