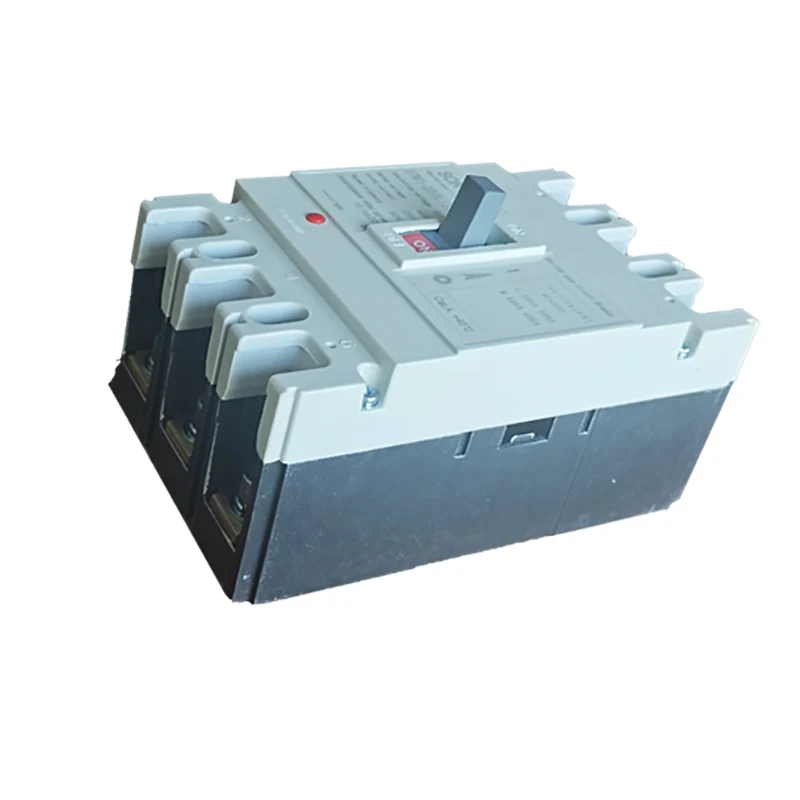

Electric geformtes Fallschalter ist eine Art elektrische Geräte mit Schutzfunktionen wie Überlast, Kurzschluss und unter Spannung. Sein Arbeitsprinzip ist, dass sich der Leistungsschalter unter normalen Betriebsbedingungen in einem geschlossenen Zustand befindet. Wenn der Schaltungsüberlast, Kurzschluss oder unter Spannung und anderen Fehlern die Stromschalter automatisch die Schaltung trennen, um den Stromkreis und die Sicherheit der Geräte zu schützen.
Modell | STM1-125 | STM1-250 | STM1-400 | STM1-630 | STM1-800 | STM1-1250 | |||||||||||||
Bewertet Cortirucus Curert | 125 | 250 | 400 | 630 | 800 | 1250 | |||||||||||||
Curert Hn (a) bewertet | 16,20,25,32,40,50 | 100.125.140.160, | 250.315.350.400 | 400.500.630 | 630.700.800 | 80.010.001.250 | |||||||||||||
63,80,100.125 | 180.200.225,25 | ||||||||||||||||||
Bewertungsbetriebsabstiegs -Votion UE (v) DC | 500.550,7 | 501.000 | |||||||||||||||||
Bewertungsfest -Votion UKV) | 1000 | 1000 | 1500 | 1500 | 1500 | 1500 | |||||||||||||
UIP (KV) | |||||||||||||||||||
Test Votage One Miute (v) | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 | |||||||||||||
Breaking -Kapazität (KA) | L | M | H | L | M | H | L | M | H | L | M | H | L | M | H | L | M | H | |
zu (1cs = 75%) | 250 V | 25 | 35 | 50 | 35 | 50 | 65 | 35 | 50 | 65 | 35 | 50 | 65 | 50 | 65 | 80 | 50 | 65 | 80 |
500V | 25 | 25 | 50 | 35 | 35 | 65 | 35 | 35 | 65 | 35 | 35 | 65 | 50 | 50 | 80 | 50 | 50 | 80 | |
750 V | 25 | 15 | 50 | 35 | 25 | 65 | 35 | 25 | 65 | 35 | 25 | 65 | 50 | 35 | 80 | 50 | 35 | 80 | |
1000V | 25 | 10 | 50 | 35 | 15 | 65 | 35 | 15 | 65 | 35 | 15 | 65 | 50 | 20 | 80 | 50 | 20 | 80 | |
Mecharisch er | Mal | 7000 | 7000 | 4000 | 4000 | 2500 | 2000 | ||||||||||||
Elektrisches Leben | Mal | 2000 | 2000 | 1000 | 1000 | 800 | 600 | ||||||||||||
Breaking Times (MS) | 20 | 20 | 20 | 20 | 20 | 20 | |||||||||||||
Installationsort | An jedem Ort | ||||||||||||||||||
Bolatorkapazität | Ja | ||||||||||||||||||
Standard | IEC 60947-2, IEC60947-1, GB 14048, GB 14048-2 | ||||||||||||||||||
Temperatur (c) | 25 ℃ -50 ℃ | ||||||||||||||||||
Schutzausfall | B20 | ||||||||||||||||||
Zubehör | Von/sd/mx | ||||||||||||||||||
Bogenabstand (MM) | 250 |

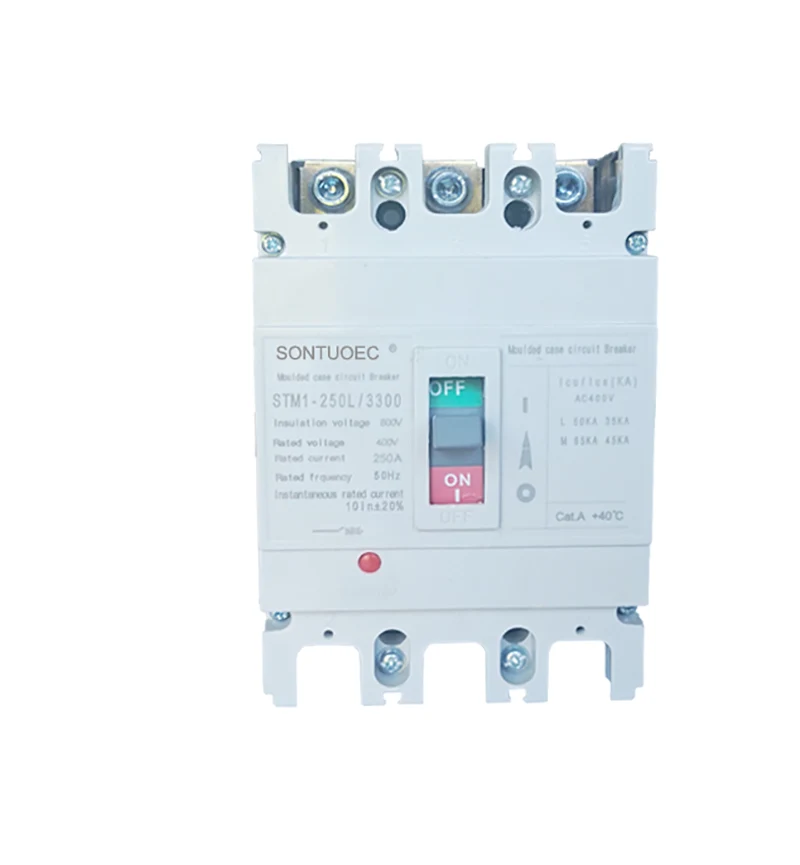

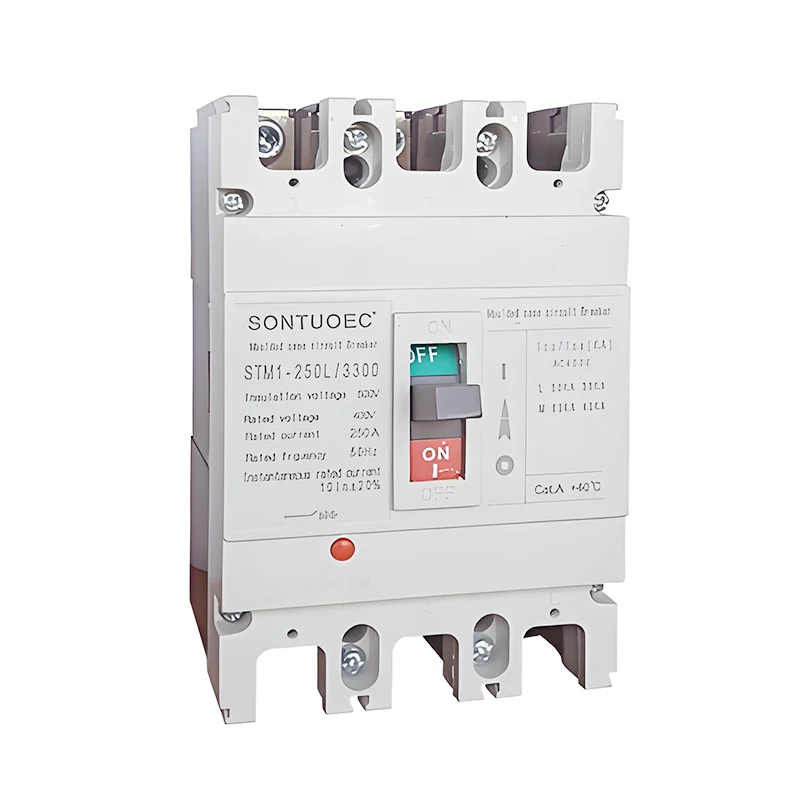

Modell NEIN. | STM1-250L/3300 |
Bogen-Extingusis-Medium | Luft |
STANDARD: | IEC 60947-2 |
Struktur | McCB |
Typ | Moulede -Fallschaltung Breaker |
Zertifizierung | Ce |
Genehmigungen | CE, ISO9001 |
Lieferzeit | Innerhalb 20 Tage |
Spezifikation | 63a-630a |
Herkunft | Wenzhou Zhejiang |
Produktionskapazität | 2000 Pieces/Woche |
Geschwindigkeit | Normaler Typ Leistungsschalter |
Installation | Behoben |
Polennummer | 3p 4p |
Funktion | Konventionell
Leistungsschalter, Leistungsschalter, Schaltungsbrecherausfallschutz, Überstromschutz |
Preis | Fabrik Preis |
Garantiezeit | 12 Monate |
Transportpaket | Innere Box/Karton |
Warenzeichen | Esoueec, Wzscec, Esutune, IMDEC |
HS -Code | 8536200000 |
Struktur: Elektrogeformtes Fallschalter besteht in der Regel aus Kontaktsystem, Lichtbogenlöschsystem, Betriebsmechanismus, Stürmer, Schale und anderen Teilen.
Es hat eine hohe Bruchkapazität und eine gute dynamische thermische Stabilität.
Die Hülle besteht aus flammretillierendem, bogenfeindlichem Isoliermaterial mit hoher Sicherheitsleistung.
Der Betriebsmechanismus ist flexibel und zuverlässig, was für Benutzer bequem ist, manuell oder elektrisch zu arbeiten.
Der Trennungspunkt verfügt über eine Vielzahl von Schutzfunktionen und kann entsprechende Aktionen gemäß verschiedenen Fehlern des Schaltkreises ausführen.
Funktion: Elektrogeformtes Fallschalter hat verschiedene Schutzfunktionen wie Überlastschutz, Kurzschlussschutz, unter Spannungsschutz und Leckageschutz. Unter ihnen bedeutet Überlastschutz, dass der Leistungsschalter bei Überlastung der Schaltung die Schaltung automatisch trennen kann, um zu verhindern, dass die Geräte aufgrund von Überhitzung beschädigt werden. Kurzschlussschutz bedeutet, dass der Leistungsschalter den Fehlerstrom schnell abschneiden kann, um Feuer und andere Sicherheitsunfälle zu verhindern, wenn ein Kurzschluss in der Schaltung auftritt. Der Unterspannungsschutz bedeutet, dass der Leistungsschalter die Stromkreis automatisch trennen kann, wenn die Stromversorgungsspannung niedriger als der Nennwert ist, um die Ausrüstung vor beschädigten Geräten zu schützen. und Leckageschutz bedeutet, dass der Leistungsschalter bei einer Leckage in der Schaltung die Stromversorgung rechtzeitig abschneiden kann, um die persönliche Sicherheit zu schützen. Leckageschutz bedeutet, dass der Leistungsschalter die Stromversorgung rechtzeitig abschneiden kann, wenn in der Schaltung Leckagen zum Schutz der persönlichen Sicherheit vorhanden sind.
Verwendungsmöglichkeiten: Elektrogeformte Fallschalter werden in elektrischen Systemen in Wohn-, Gewerbe-, Industrie- und Transportfeldern häufig eingesetzt. Im Wohngebiet wird es verwendet, um die Sicherheit von Hausschaltungen und elektrischen Geräten zu schützen. Im kommerziellen Bereich wird es verwendet, um die elektrischen Systeme großer Gebäude und kommerzieller Räumlichkeiten zu schützen. Im industriellen Bereich wird es verwendet, um den sicheren Betrieb von Fabrikgeräten und Maschinen zu kontrollieren und zu schützen. Im Transportfeld wird es verwendet, um den stabilen Betrieb von Ampeln, Eisenbahnsignalen und anderen Geräten zu schützen.
