Stromschalter

Ein elektrischer Leistungsschalter ist ein Schaltgerät, das unter normalen oder abnormalen Schaltungsbedingungen transportieren und brechen kann. Seine Hauptfunktion besteht darin, die Schaltung vor Schäden zu schützen, die durch Überlastungen, Kurzschlüsse und andere abnormale Bedingungen verursacht werden, um den sicheren und stabilen Betrieb des Stromversorgungssystems zu gewährleisten. Bei Überlastung, Kurzschluss und anderen Fehlern im Stromkreis kann der Stromschalter schnell den Strom abschneiden, verhindern, dass der Fehler die Ausrüstung und die persönliche Sicherheit schützt.

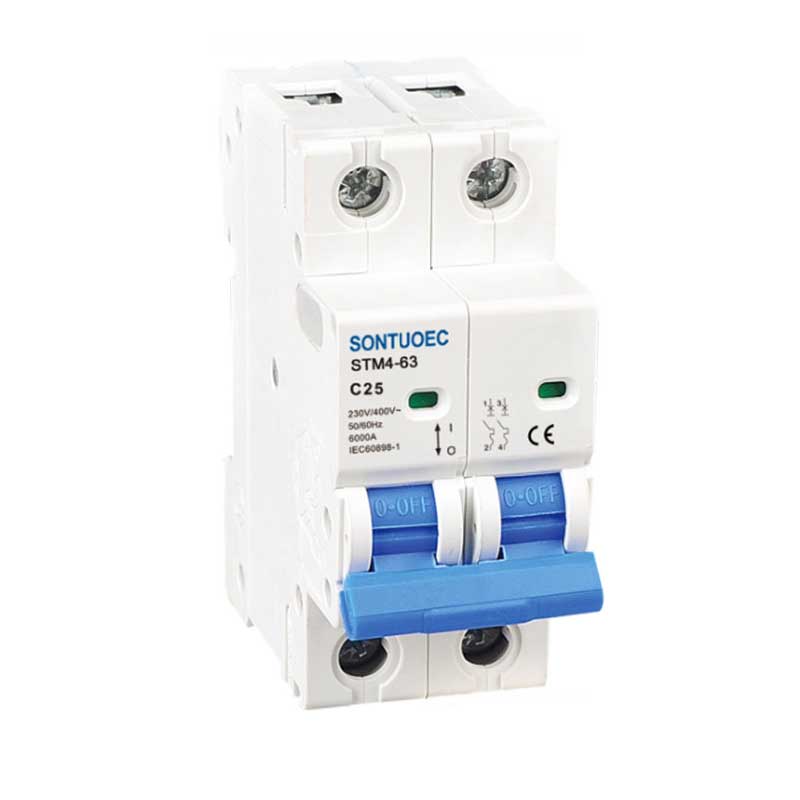

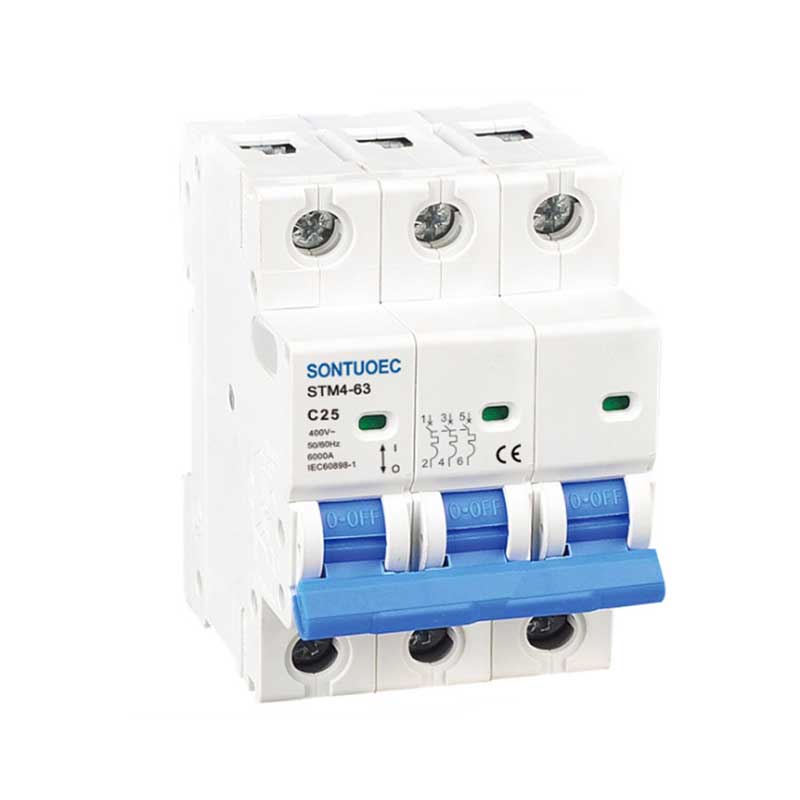

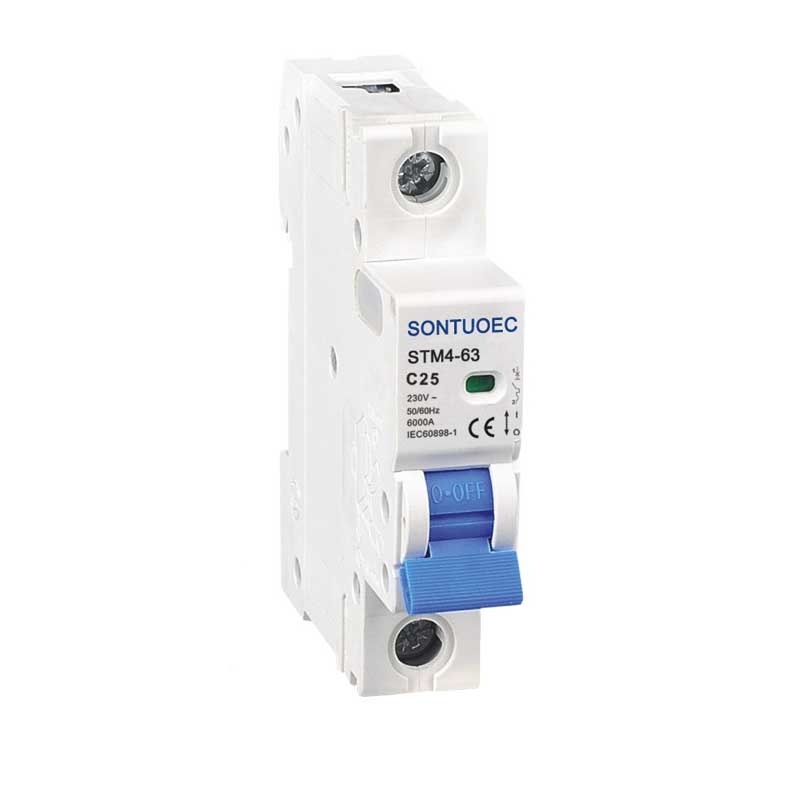

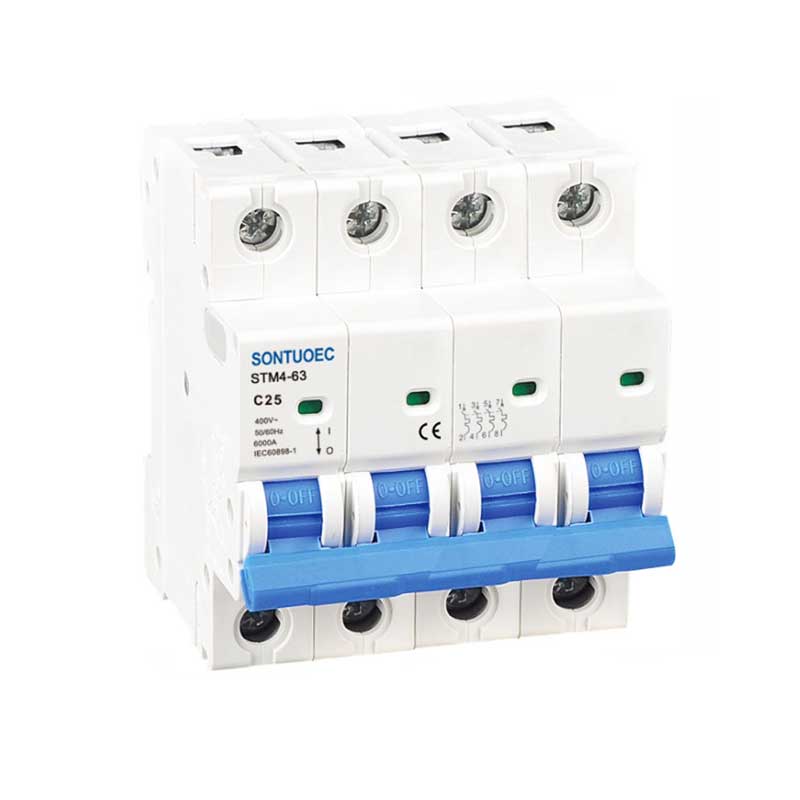

Modell:STM4-63

Anfrage absenden

Produktbeschreibung

Modell	STM4-63
STANDARD	IEC60898-1
Pole	1p, 2p, 3p, 4p
Kapazität des Kurzschlusskreises	3ka, 4,5ka, 6ka
Bewertet Strom (in)	1,2,4,610,16,20,25,32,40,50,63a
Bewertet Spannung (UN)	AC230 (240)/400 (415) v
Bewertet Frequenz	50/60 Hz
Stolperkurve	B, c, d
Magnetisch Veröffentlichungen	B Kurve: zwischen 3in und 5 in
	C Kurve: Zwischen 5 Zoll und 10 Zoll
	D Kurve: zwischen 10in und 14 Zoll
Elektromechanisch Ausdauer	über 6000 Zyklen

Operationsprinzip

Das Arbeitsprinzip der elektrischen Leistungsschalter basiert auf den Prinzipien der elektromagnetischen Induktion und der mechanischen Übertragung. Wenn der Strom in der Schaltung den Nennwert überschreitet, erwärmt sich das thermische Element im Leistungsschalter und erzeugt eine Verformung des Bimetals, oder das Elektromagnet erzeugt ausreichend Saug, um den Trennungsmechanismus zu verwirklichen und so den Stromkreis abzuschneiden. Darüber hinaus verfügt der Leistungsschalter über ein Bogenlöschgerät, das den Bogen, der beim Aufbrechen des Stroms erzeugt wird, effektiv löschen und verhindern kann, dass die ARC Geräte und Personal schädigen.

Hauptkomponenten

Der elektrische Leistungsschalter besteht im Allgemeinen aus Kontaktsystem, Lichtbogenlöschsystem, Betriebsmechanismus, Stürmer, Schale und so weiter. Das Kontaktsystem wird verwendet, um den Leistungsschalter zu verbinden und zu trennen. Das Bogenlöschsystem wird verwendet, um den Bogen zu löschen, der beim Aufbrechen des Stroms erzeugt wird. Der Betriebsmechanismus wird verwendet, um den manuellen oder automatischen Betrieb des Leistungsschalters zu realisieren. Der Tripper ist der Teil, der die Wirkung des Leistungsschalters gemäß der Fehlersituation in der Schaltung auslöst. Die Schale wird verwendet, um die innere Struktur des Leistungsschalters zu schützen und externe Störungen zu verhindern.
