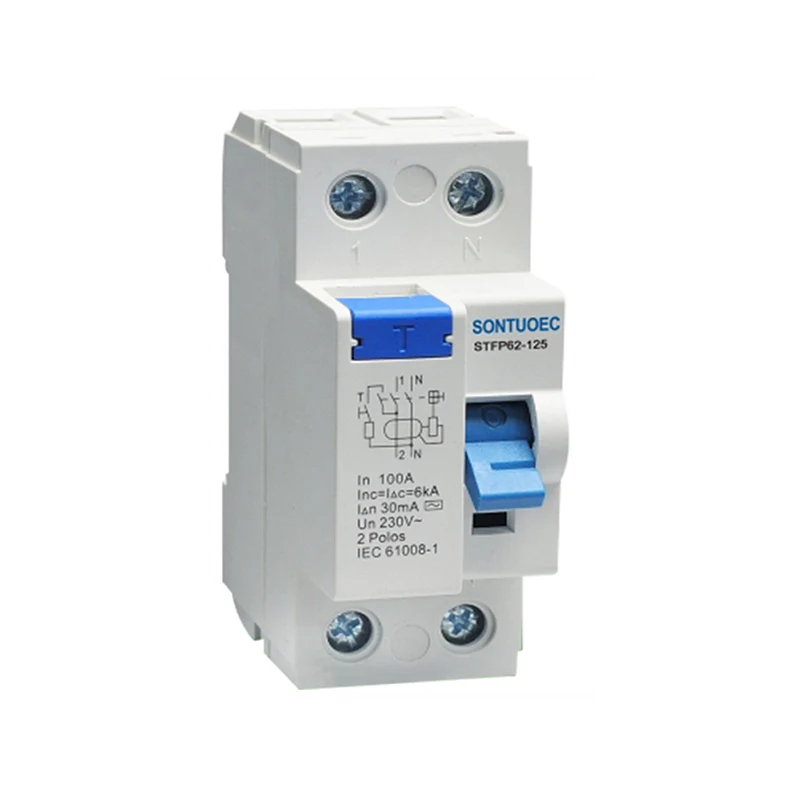

Elektronischer magnetischer A -Typ RCCB 125A/30 mA

Electronic Magnetic A Typ RCCB 125A/30 mA kann Restströme in Schaltungen aufgrund von Leckagen, Kurzstrecken oder Bodenfehlern erkennen und die Schaltkreise automatisch abschneiden, wenn der Strom einen voreingestellten Schwellenwert überschreitet, wodurch die Sicherheit von Personal und Geräten geschützt wird. Sein Arbeitsprinzip basiert auf dem Prinzip der elektromagnetischen Induktion, wenn der Reststrom durch den Transformator fließt, der entsprechende Magnetfluss erzeugt wird, was wiederum den elektronischen Schaltkreis für die Durchführung der Signalverarbeitung auslöst und letztendlich die Wirkung des Freisetzungsmechanismus steuert.

Modell:STFP360-125

Anfrage absenden

Produktbeschreibung

Modell:	STFP360-125
STANDARD:	IEC 61008-1
Verbleibende aktuelle Eigenschaften:	Und, und
Pole Nr .:	2p, 4p
Bewertungsstrom:	16a, 25a, 32a, 40a, 63,80.100.125a
Nennspannung:	230/400V AC
Bewertungsfrequenz:	50/60 Hz
Bewertungsreste Betriebsstrom iδn:	10 mA, 30 mA, 100 mA, 300 mA, 500 mA
Bewertungsreste nicht operierender Strom i Δno:	≤ 0,5i & Dgr; N
Bewertetes bedingte Kurzschlussstrom inc:	6000a
Bewertete bedingte restliche Kurzschließung Strom iδc:	6000a
Stolperdauer:	Instantane Auslösen ≤ 0,1 Sek
Reststolperne aktuelle Reichweite:	0,5iδn ~ iδn
Elektro-mechanische Ausdauer:	4000 Zyklen
Befestigungsdrehmoment:	2.0nm
Verbindungsanschluss:	Schraubenklemme Säule mit Klemme
Installation:	35 -mm -DIN -Schienenmontage

Hauptmerkmale

Hohe Empfindlichkeit und schnelle Reaktion: Elektromagnetische RCCBs können kleine Restströme erkennen, normalerweise weniger als 30 mA (genauer Wert nach Produktspezifikationen), und die Schaltung schnell innerhalb weniger Millisekunden abschneiden, wodurch elektrische Schockunfälle effektiv verhindert werden.

Elektromagnetischer Schutz: Im Vergleich zu rein elektronischen RCCB kombinieren elektromagnetische RCCB das Prinzip der elektromagnetischen Induktion, das eine höhere Zuverlässigkeit und Stabilität aufweist und normalerweise in verschiedenen rauen Umgebungen funktionieren kann.

Multifunktionalität: Einige elektromagnetische RCCBs haben auch Überlast-, Kurzschluss- und andere Schutzfunktionen, die die Sicherheit von Schaltkreisen und Geräten umfassend schützen können.

Einfach zu installieren und zu warten: Elektromagnetische RCCBs verwenden normalerweise modulares Design, kompakte Struktur, einfach zu installierende und leicht zu verwalten und inspektionale Inspektion.

Operationsprinzip

Das Betriebsprinzip des elektromagnetischen RCCB basiert auf dem Kirchhoff -Gesetz, in dem der Eingangsstrom immer gleich dem Ausgangsstrom (im idealen Fall) ist. Wenn es in der Schaltung eine Leckage oder ein Erdfehler gibt, fließt ein Teil des Stroms direkt zur Erde, um die Last umzugehen und einen Reststrom zu erzeugen. Zu diesem Zeitpunkt erkennt der Transformator diesen unausgeglichenen Strom und erzeugt einen entsprechenden magnetischen Fluss. Nachdem der magnetische Fluss vom elektronischen Schaltkreis verarbeitet wurde, wird die Wirkung des Stripping -Mechanismus ausgelöst, sodass der Leistungsschalter den Stromkreis schnell abschneidet.

Anwendungsszenarien

Elektromagnetische RCCBs werden in einer Vielzahl von Situationen, in denen elektrischer Schutz erforderlich ist, häufig verwendet, einschließlich, aber nicht beschränkt auf:

Wohn- und Gewerbegebäude: Wird zum Schutz elektrischer Geräte und persönlicher Sicherheit verwendet, die Elektroschockunfälle und elektrische Brände verhindern.

Industrieproduktionslinien: Wird zum Schutz elektrischer Geräte wie Motoren, Transformatoren und anderer elektrischer Geräte vor dem normalen Betrieb verwendet, wodurch Geräteschäden und Ausfallzeiten aufgrund von Leckagen und Überlastungen verhindert werden.

Öffentliche Einrichtungen: Krankenhäuser, Schulen, Bibliotheken und andere Orte, die verwendet werden, um den sicheren Betrieb von elektrischen Geräten und den sicheren Einsatz von Strom durch Personal zu gewährleisten.

Electronic Magnetic A Type RCCB 125A/30mA
