Elektronikschütze

Der hochwertige Elektronik -Schütze von Sonontuoec wird hauptsächlich in den Schaltkreisen angewendet. Die Nennspannung bis zu 660 V, AC 50 Hz oder 60 Hz, den Nennstrom bis zu 95A, zum Herstellen und Brechen und häufig starten und steuern den Wechselstrommotor. In Kombination mit dem Hilfskontaktblock, der Timer-Verzögerung und des maschinellen Interessenverstärkungsgeräts usw. wird es zum Verzögerungsschütz, der mechanische ineinandergreifende Schütze, Stern-Delta-Starter. Es verwandelt sich in einen elektromagnetischen Starter, wenn es mit einem passenden thermischen Relais zusammenarbeitet, das den Überlastungskreis schützen kann. Der Schütz wird nach IEC60947-4-1 hergestellt.

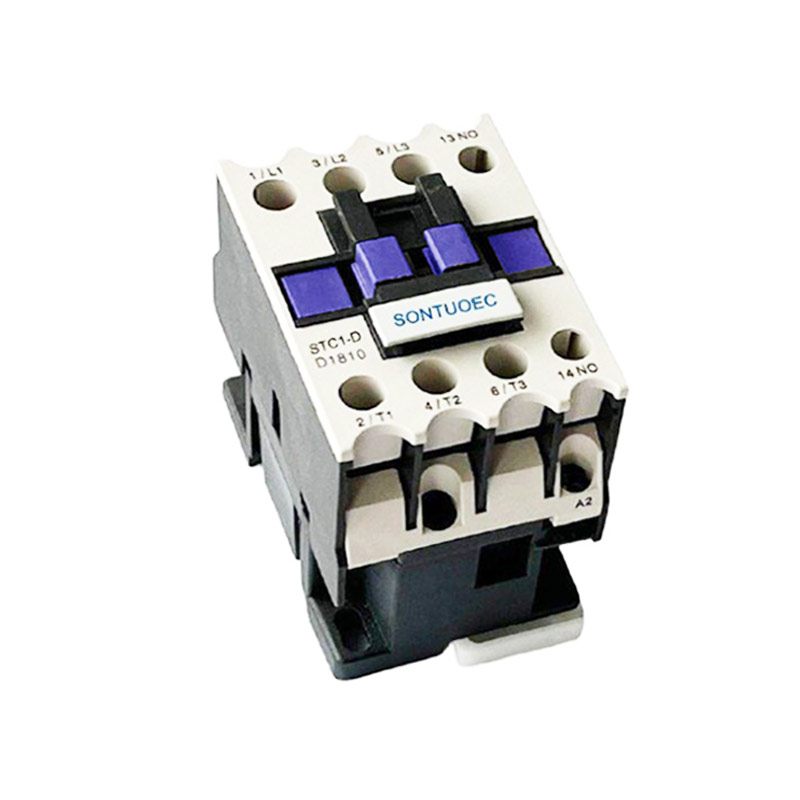

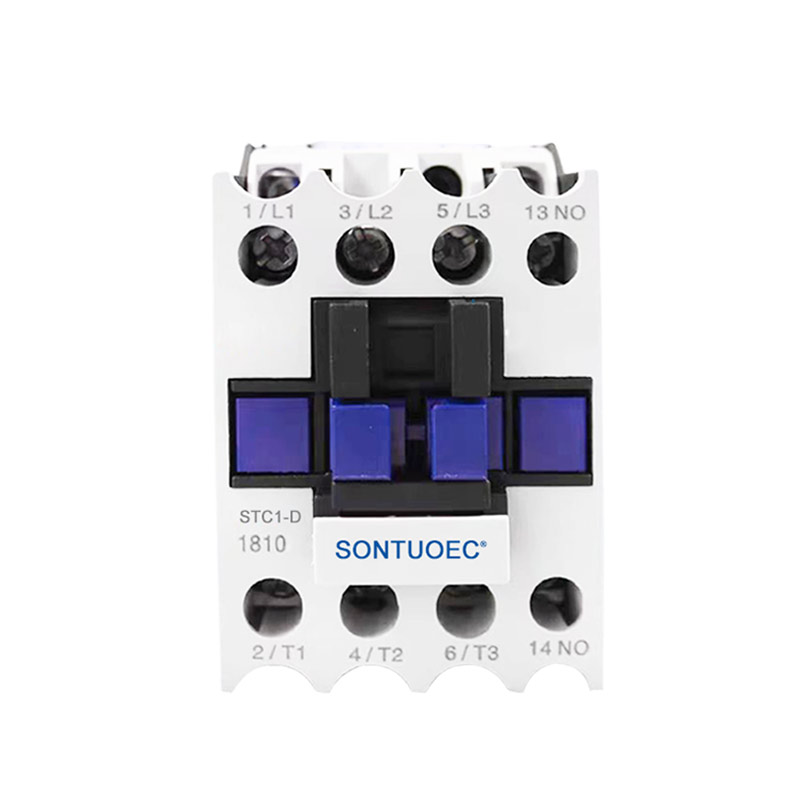

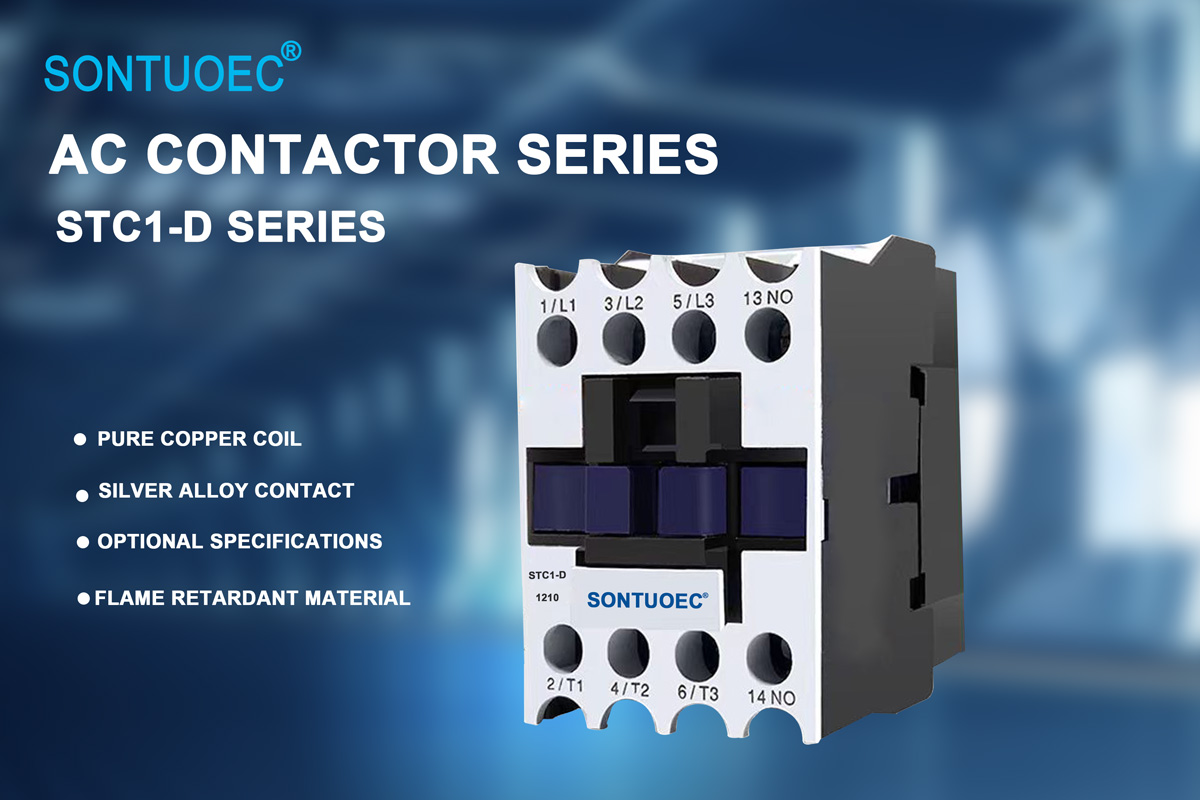

Modell:STC1-D

Anfrage absenden

Produktbeschreibung

Typ		STC1-D09	STC1-D12	STC1-D18	STC1-D25	STC1-D32	STC1-D40	STC1-D50	STC1-D65	STC1-D80	STC1-D95
Bewertungsstrom (a) bewertet	AC3	9	12	18	25	32	40	50	65	80	95
Bewertungsstrom (a) bewertet	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Standard -Leistungsbewertungen von 3-Phasen-Motoren 50/60 Hz in der Kategorie AC-3	220/230 V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Bewertungsstrom (a) bewertet		20	20	32	40	50	60	80	80	125	125
Elektrisches Leben	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Elektrisches Leben	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Mechanische Lebensdauer (x104)		1000	1000	1000	1000	800	800	800	800	600	600

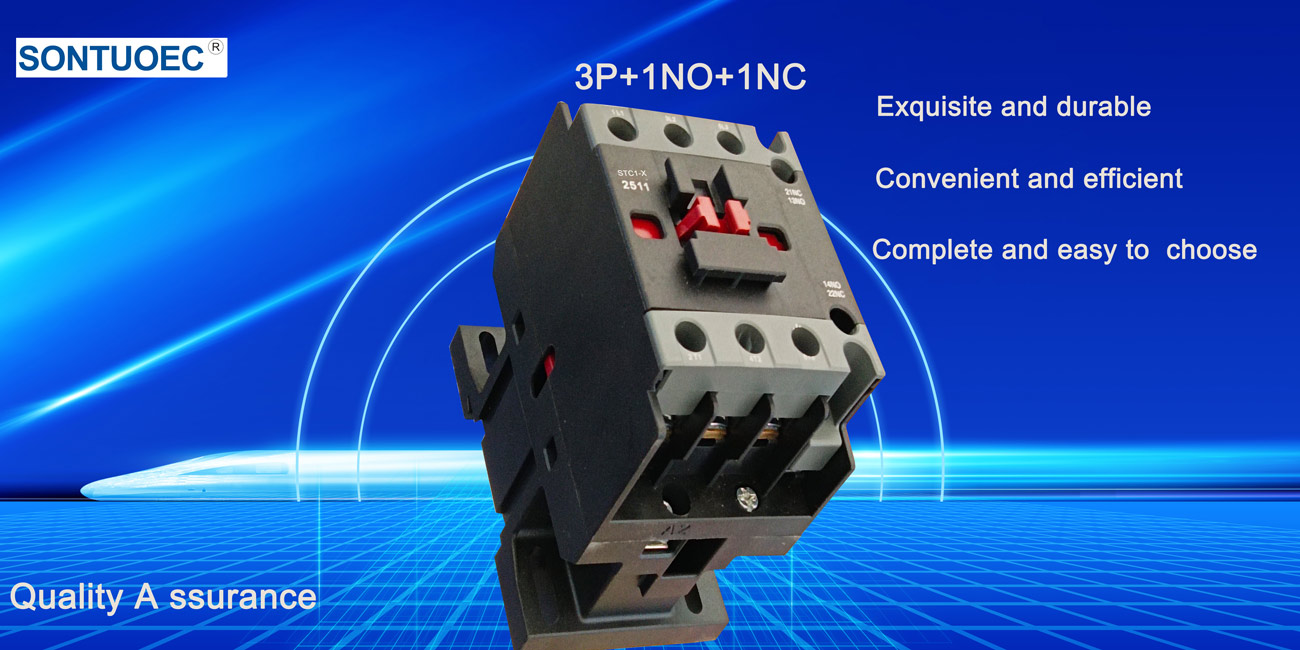

Anzahl der Kontakte	3p+Nr					3p+NC+Nr

Produktmerkmale

Hohe Leistung: Elektronikschütze sind als die kleinsten, leichtesten und niedrigsten Kosten -Versiegelungsschütze in der Branche ausgelegt, wobei die aktuellen Bewertungen von bis zu 500 A (85 ° C) und eine Unterbrechungskapazität von 2000a (bei 320 VDC) sind.

Energieeffizient: Eingebaute Spulenergiesparer arbeitet nur bei 1,7 W-Halteleistung (bei 12 VDC) und kann die Reverse Electromotive Force (EMF) auf 0V begrenzen.

Sicherheit: Das Produkt ist für die intrinsische Sicherheit hermetisch versiegelt und kann in explosiven oder harten Umgebungen ohne Oxidation oder Kontamination der Spule oder Kontakte, einschließlich langer Zeiträume der Nichtoperation, arbeiten.

Vielseitigkeit: Optionale Hilfskontakte werden zur einfachen Überwachung der Position der Stromkontakte bereitgestellt. Verfügt auch über flexible Spulen-/Stromverbindungen.

Anwendungsszenarien

Elektronikschütze werden in einer Vielzahl von Anwendungen verwendet, einschließlich, aber nicht beschränkt auf:

Batteriesysteme: Besonders geeignet für Anwendungen der Europäischen Community (EC), bei denen eine CE -Markierung erforderlich ist.

Schaltungsschutz und -schalter: wie Schalten und Sicherung von Relais (Typ III) sowie DC -Spannungssteuerregelung, Schaltungsschutz und Sicherheit im AIAG QS9000 -Design.

Andere industrielle Anwendungen: auch für Automobile, Luft- und Raumfahrt, Kommunikationsnetzwerke, Unterhaltungselektronik, Medizin und Strom.
