Haushaltsnetz -Schütze

Die Haushalts-AC-Schütze der STH8-100-Serie sind hauptsächlich für AC 50 Hz (oder 60 Hz) mit einer Nennbetriebsspannung von bis zu 400 V ausgelegt. Sie haben einen bewerteten Betriebsstrom von bis zu 100A in der AC-7A-Nutzungskategorie und bis zu 40A in der AC-7B-Nutzungskategorie. Diese Schütze werden verwendet, um niedrige oder leicht induktive Lasten in Wohn- und ähnlichen Anwendungen sowie zur Steuerung der Motorlasten des Haushalts zu kontrollieren. Das Produkt wird hauptsächlich in Häusern, Hotels, Wohnungen, Bürogebäuden, öffentlichen Gebäuden, Einkaufszentren, Sportstätten usw. angewendet, um automatisierte Kontrollfunktionen zu erzielen. Standards Compliance: IEC61095, GB/T17885.

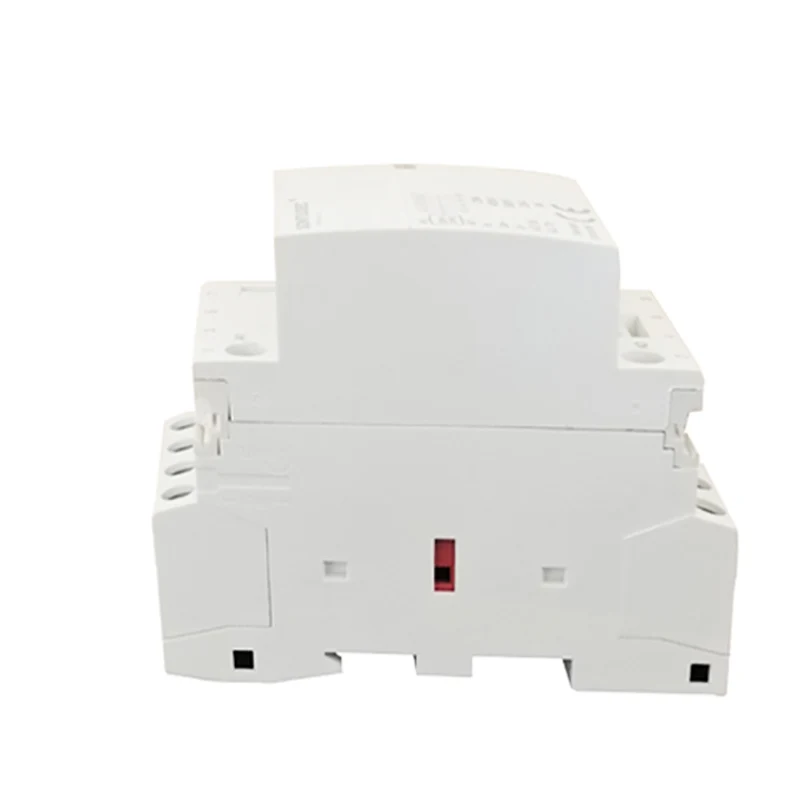

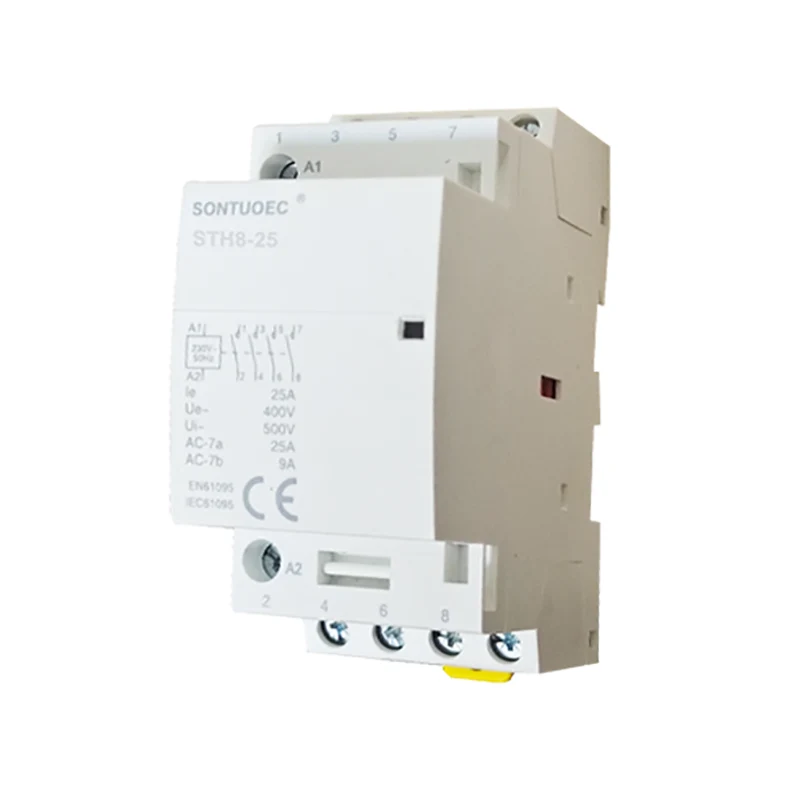

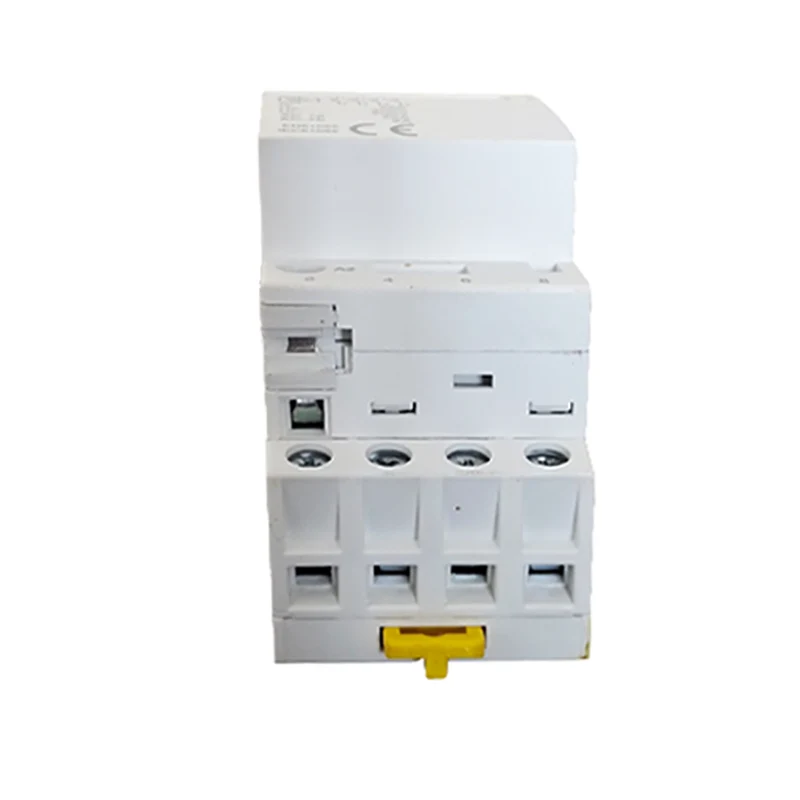

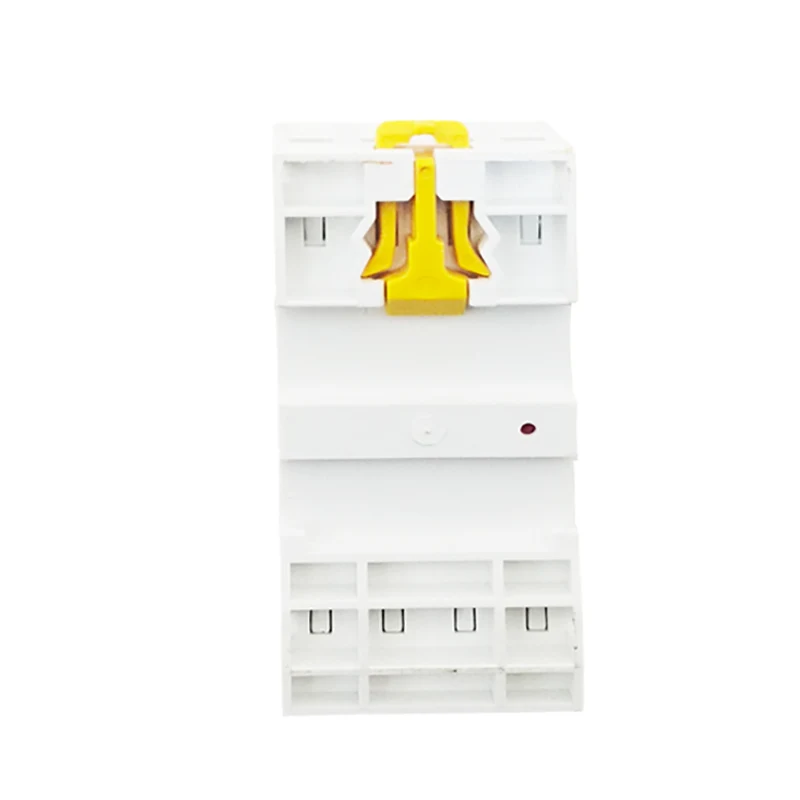

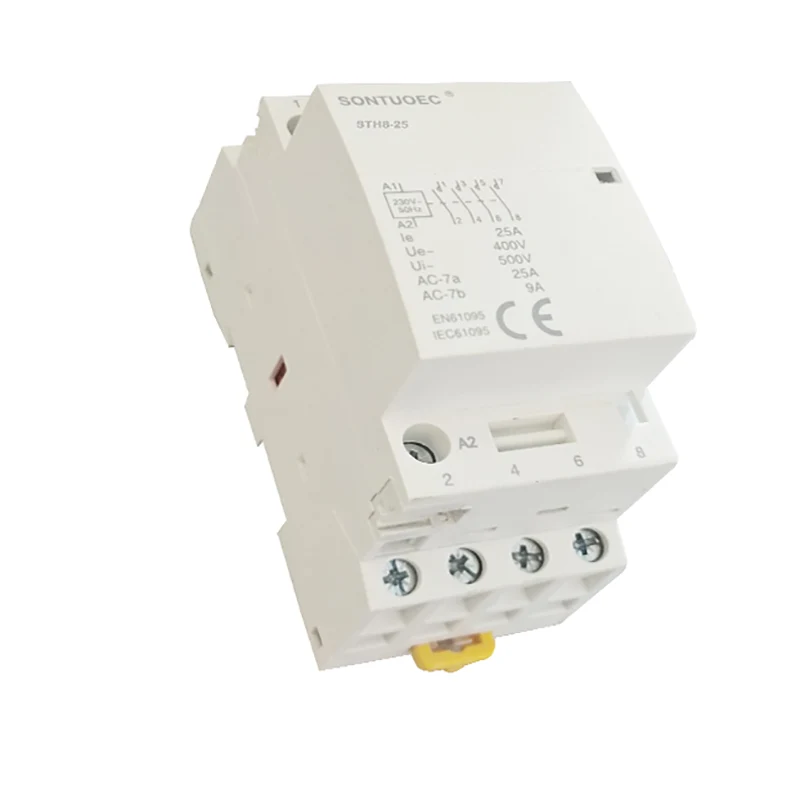

Modell:STH8-25

Anfrage absenden

Produktbeschreibung

Typ	Schütze
Bewertung a	16	20	25	32	40	63	100
AIDS	Ja
BCTSINDICATION Hilfs-	Ja
Bactc Kontrolle Hilfsmittel durch Gelb Clips	Ja

Typ					Breite in 9 mm Module

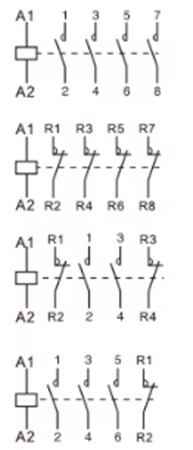

1p	Bewertung (LN) AC-7a	Bewertung (LN) AC-7a	Kontrolle Stromspannung (VAC) (50 Hz)	Kontakt
	16a	6a	24	1NO	2
	20a	7a	110	1nc
	25a	9a	230
2p
	16a	6a	24	2no	2
	20a	7a	110	1no+1nc
	25a	9a	230	2nc
	32a	12a	24	2no	4
	40a	18a	110	1no+1nc
	63a	25a	230	2nc
	100a	_	24		6
			110	2no
			230
3p
	16a	6a	24	3no	4
	20a	7a	110	3nc
	25a	9a	230
	32a	12a	24	3no	6
	40a	18a	110	3nc
	63a	25a	230
4p
	16a	6a	24	4no	4
	20a	7a	110	4nc
	25a	9a	230	2no+2nc 3no+1nc
	32a	12a	24	4no	6
	40a	18a	110	4nc
	63a	25a	230	2no+2nc 3no+1nc
	100a	_	24	4no	12
			110
			230

Hauptstruktur

Der Haushaltswechselschütz besteht in der Regel aus den folgenden Teilen:

Kontaktsystem: Hauptkontakte und Hilfskontakte. Der Hauptkontakt wird verwendet, um den Hauptkreis einzuschalten und zu brechen, der normalerweise einen größeren Nennstrom aufweist. Der Hilfskontakt wird verwendet, um den Steuerkreis mit einem kleineren Strom einzuschalten und zu brechen.

Elektromagnetisches System: Es besteht aus Eisenkern, Anker und Spule. Wenn die Spule mit Energie versorgt wird, erzeugt der Kern ein Magnetfeld, das den Anker anzieht und die Kontakte schließt. Wenn die Spule de-verstärkt ist, verschwindet das Magnetfeld, der Anker wird freigesetzt und die Kontakte sind gebrochen.

Bogenlöschvorrichtung: Wird zum Löschen des Bogens verwendet, wenn die Kontakte getrennt werden, wodurch verhindert wird, dass der Bogen die Kontakte schädigen.

Schale und Zubehör: Die Schale wird verwendet, um die internen Komponenten vor dem Einfluss der externen Umgebung zu schützen. Das Zubehör umfasst Befestigungsklammern, Terminals usw., die zur Realisierung der Installation und Verkabelung des Schützs verwendet werden.

Operationsprinzip

Das Arbeitsprinzip der Haushalts -AC -Schütze basiert auf dem Prinzip der elektromagnetischen Induktion. Wenn die Spule mit Energie versorgt wird, erzeugt der Eisenkern ein Magnetfeld, das den Anker anzieht und die Kontakte schließt. Wenn die Spule de-verstärkt ist, verschwindet das Magnetfeld, der Anker wird freigesetzt und die Kontakte werden getrennt. Durch die Kontrolle der Energie und Entstärkung der Spule können die Fernbedienung und den Schutz von Haushaltskreisen realisiert werden.

Technische Parameter

Zu den wichtigsten technischen Parametern von Haushalts -AC -Schützen gehören die Nennspannung, die Nennstrom, die Nennfrequenz, die Verbindungskapazität und so weiter. Die Auswahl dieser Parameter sollte gemäß der tatsächlichen Situation des Haushaltskreises bestimmt werden, um den normalen Betrieb und die sichere Verwendung des Schützs sicherzustellen.

Nennspannung: Bezieht sich auf den Spannungsniveau, wenn der Schütz normal funktioniert.

Bewertungsstrom: Bezieht sich auf den maximalen Strom, den der Schütze für eine lange Zeit unter der Nennspannung standhalten kann.

Nennfrequenz: Die Häufigkeit des Netzteils, wenn der Schütz normal funktioniert.

Verbindungs- und Bruchkapazität: Der maximale Strom, den der Schütz unter den angegebenen Bedingungen zuverlässig verbinden und unterbrechen kann.
