LC1-N AC-Schütze vom Typ Typ

LC1-N-AC-Schütze sind für die Verwendung in Schaltkreisen mit AC 50 Hz oder 60 Hz, Spannungen von bis zu 660 V (bis zu 690 V für einige Modelle) und Ströme von bis zu 95A geeignet. Es wird zum Anschließen und Brechen von Schaltkreisen über große Entfernungen verwendet sowie häufig Starten und Steuerung von Wechselstrommotoren starten und steuern.

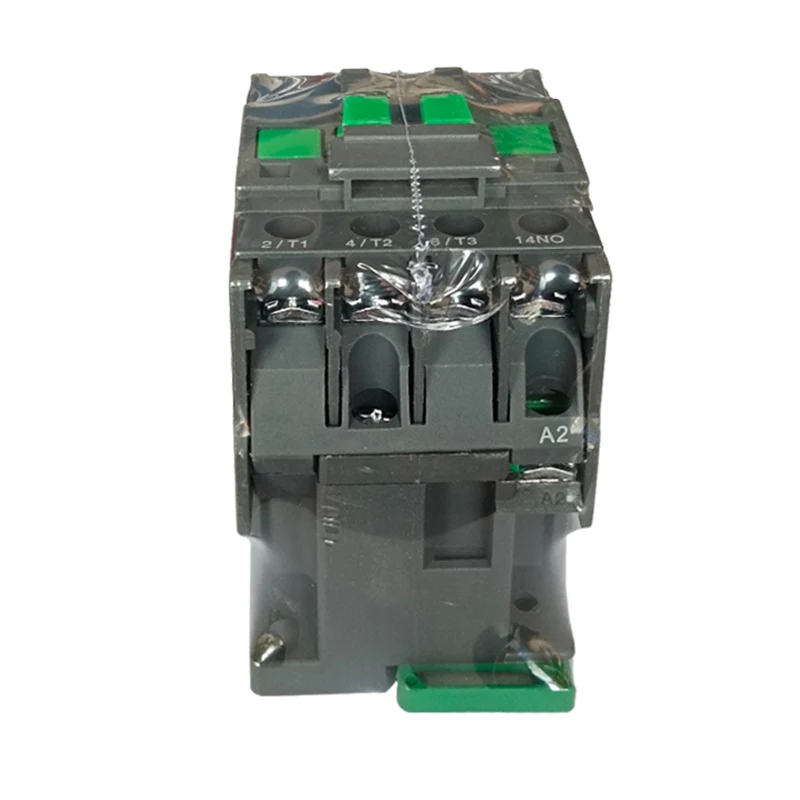

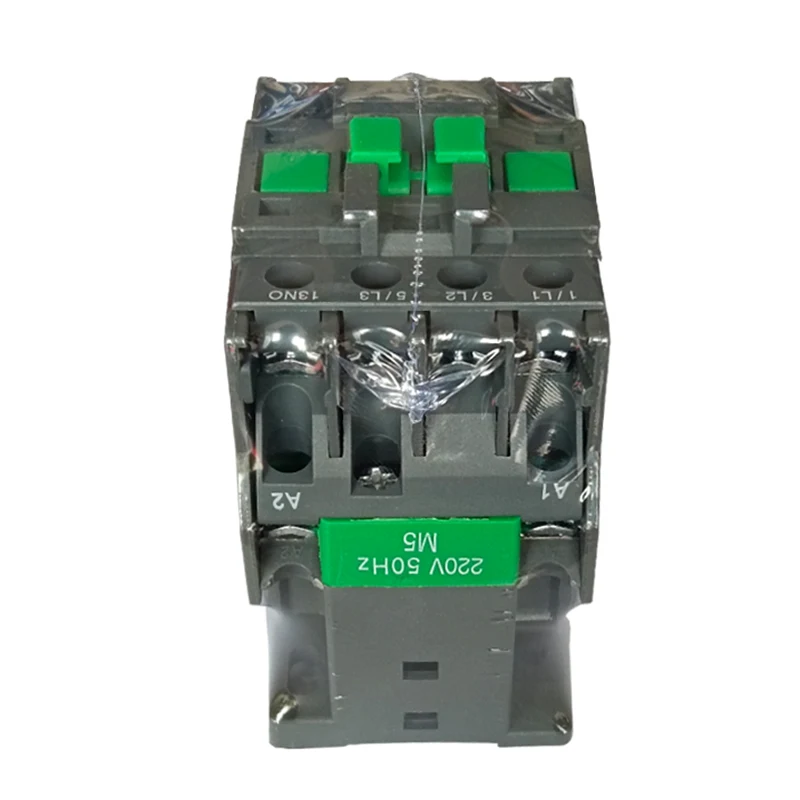

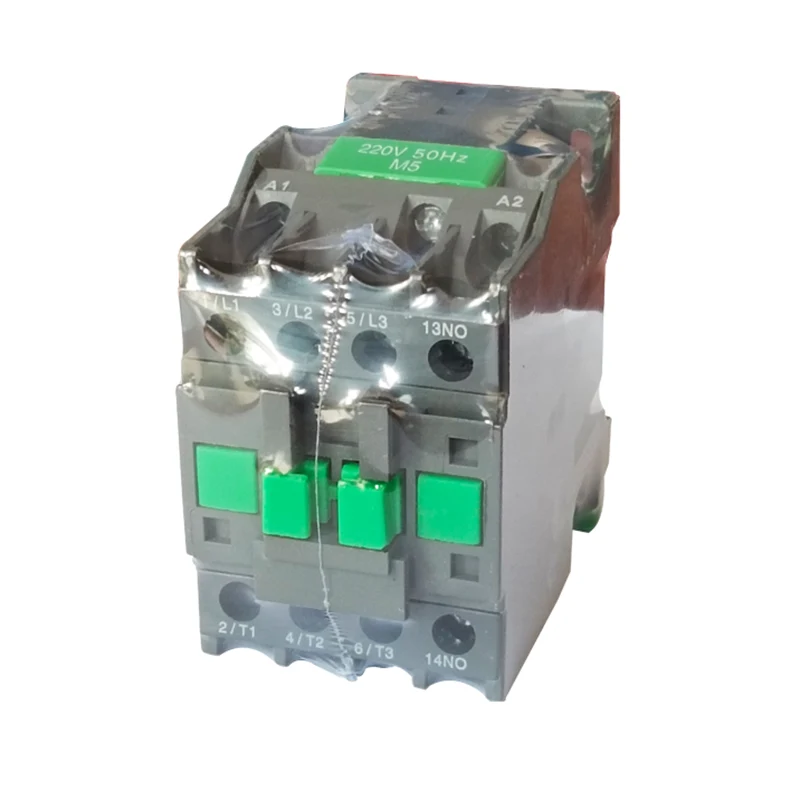

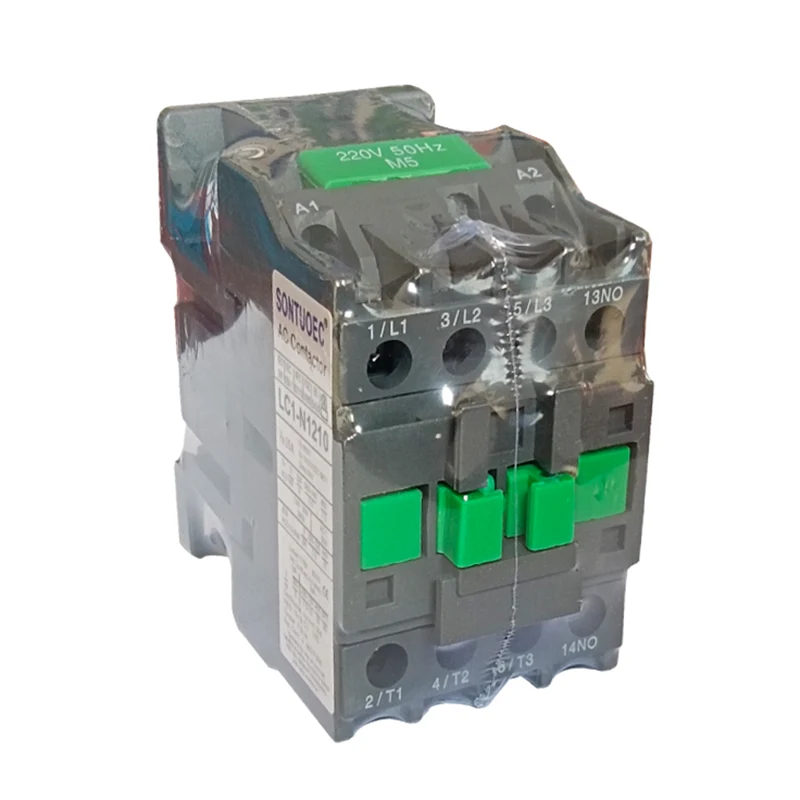

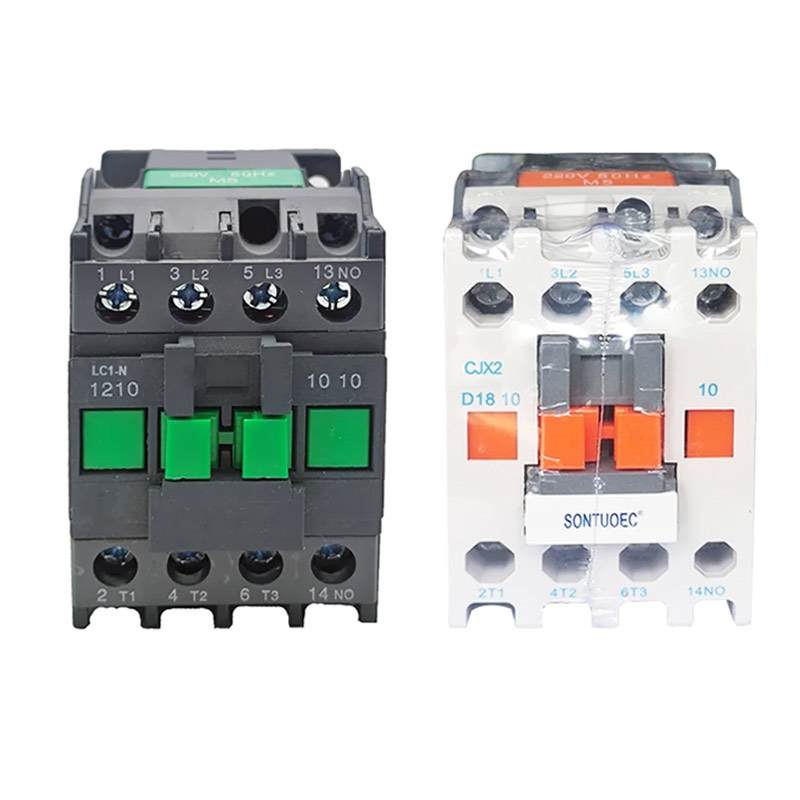

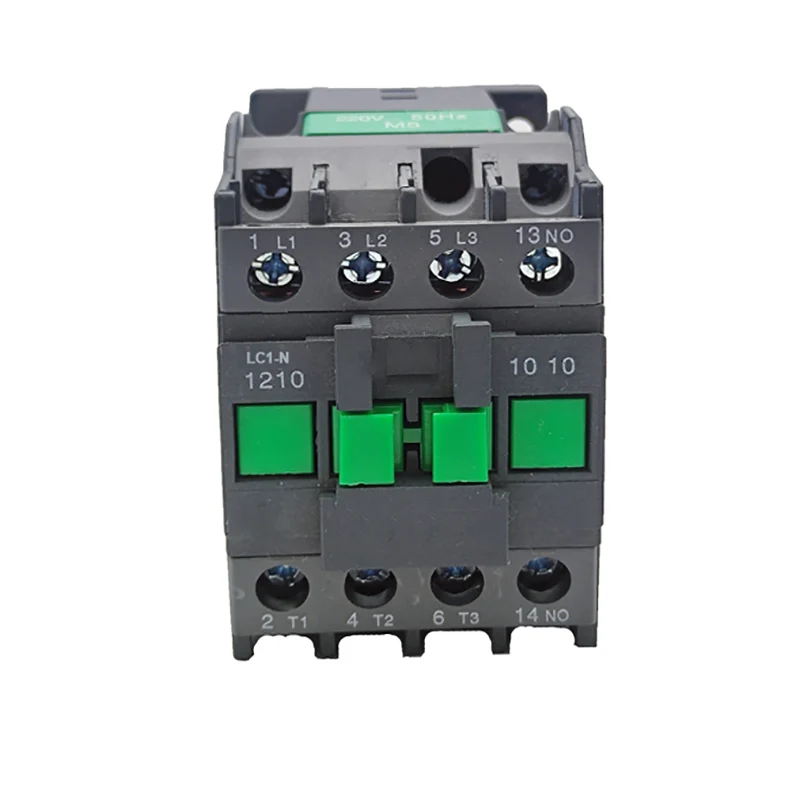

Modell:LC1-N1210

Anfrage absenden

Produktbeschreibung

Typ		LCI-N09	LC1-N12	LC1-N18	LC1-N25	LC1-N32	LC1-N40	LC1-N50	LC1-N65	LC1-N80	LC1-N95
Bewertungsstrom (a) bewertet	AC3	9	12	18	25	32	40	50	65	80	95
Bewertungsstrom (a) bewertet	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Standardpower-Bewertungen von 3-Phasen Motoren 50/60 Hz Indepategorie AC-3	220/230 V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Bewertungsstrom (a) bewertet		20	20	32	40	50	60	80	80	125	125
Elektrisches Leben	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Elektrisches Leben	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Mechanische Lebensdauer (x104)		1000	1000	1000	1000	800	800	800	800	600	600
Anzahl der Kontakte	3p+Nr					3p+NC+Nr
Anzahl der Kontakte	3p+nc					3p+NC+Nr

Strukturelle Merkmale

Modulares Design: LC1-N-AC-Schütze übernimmt modulares Design mit komplettem Funktionskombination, was für Benutzer bequem nach ihren Anforderungen ausgewählt und kombiniert wird.

Elektromagnetisches System: einschließlich elektromagnetischer Spule und Eisenkern, was ein wichtiger Bestandteil des Schützs ist, der darauf angewiesen ist, den Verschluss und die Trennung von Kontakten voranzutreiben.

Kontaktsystem: Einschließlich des Hauptkontakts und des Hilfskontakts. Der Hauptkontakt wird verwendet, um den Hauptkreis zu verbinden und zu brechen und den größeren Strom zu steuern. Der Hilfskontakt befindet sich in der Steuerschaltung, um die Anforderungen verschiedener Kontrollmethoden zu erfüllen.

Lichtbogenlöschsystem: Ausgestattet mit einem Lichtbogenlöschgerät, im Allgemeinen halb geschlossene Längsschlitz-Ton-Bogenlöschabdeckung und mit einem starken magnetischen Blowing-Bogenschaltungsschaltgerät ausgestattet.

Das Operationsprinzip

Wenn der Steuerkreis verbunden ist, erzeugt die elektromagnetische Spule ein Magnetfeld, das den Eisenkern zum Schließen anzieht und so den Hauptkreis des Kompressors verbindet. Wenn der Steuerkreis de-verstärkt wird, verschwindet das Magnetfeld, der Eisenkern wird unter der Wirkung der Feder zurückgesetzt, der Kontakt wird getrennt und der Hauptkreis des Kompressors wird ebenfalls getrennt.

Haupttechnische Parameter

Nennregel -Stromversorgungsspannung: einschließlich 24 V, 48 V, 110 V, 127 V, 220 V, 240 V, 380 V, 415 V, 440 V, 480 V, 500 V, 600 V, 660 V und anderen Optionen.

Saugspannung: Normalerweise (0,85 ~ 1,1) mal die Nennregelversorgungsspannung.

Freisetzspannung: Normalerweise (0,2 ~ 0,75) mal die Nennregelversorgungsspannung.

Saugzeit: Abhängig vom Modell variiert die Saugzeit, normalerweise zwischen 12 ~ 35 ms.

Freigabestand: Auch hier variiert die Freigabestand je nach Modell, im Allgemeinen zwischen 4 ~ 20 ms.

Elektrisches Leben: In der Kategorie AC-3 kann das elektrische Leben hunderttausende Male bis Millionen Male betragen.

Mechanische Lebensdauer: Die mechanische Lebensdauer liegt typischerweise im Bereich von Millionen bis 10 Millionen Zyklen.
