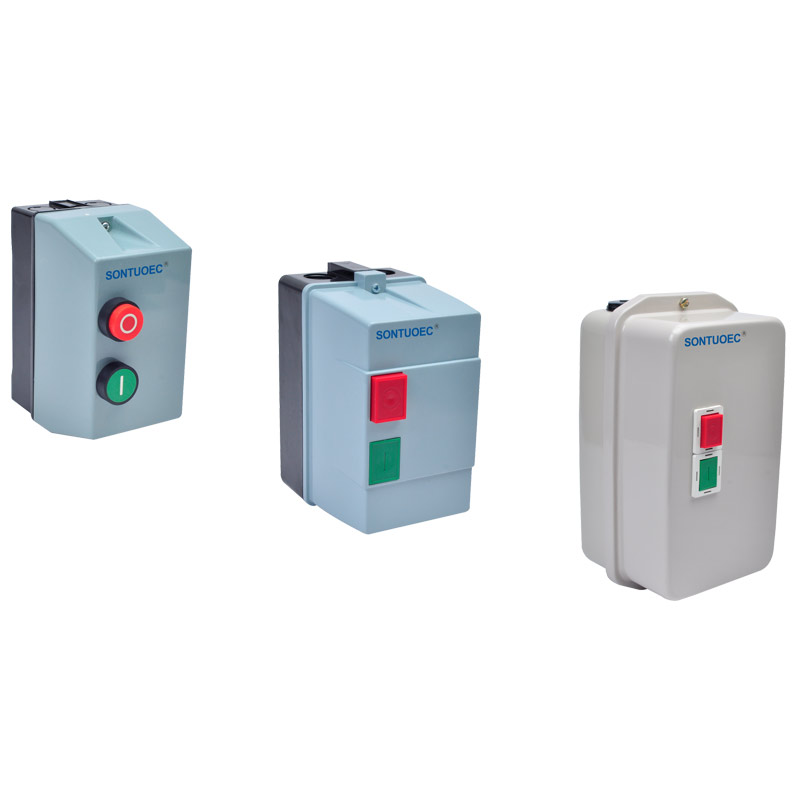

Magnetstarter (DOL)

Magnetischer Starter (DOL) Der Motor, d. H. Ein Magnetschalter, wird verwendet, um den Start und Stoppen des Motors (oder Motoren) zu steuern. Magnetische Schalter spielen hier eine Schlüsselrolle, indem sie die Einschaltung der Schaltung gemäß Änderungen des externen Magnetfelds steuern und so die Kontrolle des Motors erkennen.

Anfrage absenden

Produktbeschreibung

Spezifikationen

Produktmodus Nr. Und Spezifikatiol	Sle1-09 und 12	Doppelte in SULDED, SULTECTED TOLP429 (3) oder F659 (4)
Gehäuse	Sle1-18 und 25	Doppelte SULDED, SULTECTED TOLP427 (3) oder F5577 (4)
	Sle1-32 und 95	Matal, LP65 bis 559
Steuerung (2 Druckknöpfe moufitiert auf Gehäuseabdeckung)	Sle1-32 und 95	1 Green Start -Taste „1“, 1Red Stop/Teset Bittion „O“
Verbindungen	Sle1-32 und 95	Elektromotzahl und Steuerrückleitungsanschlüsse

Haupttechnische Parameter:

Typ		Sle1-9	Sle1-12	Sle1-18	Sle1-25	Sle1-32	Sle1-40	Sle1-50	Sle1-65	Sle1-80	Sle1-95
KW/HP (AC-3) Reted Power (AC-3) IEC60947-4	220 V	2.2/3	3/4	4/5.5	5.5/7,5	7.5/10	11/5	15/20	18.5/25	22/35	25/35
KW/HP (AC-3) Reted Power (AC-3) IEC60947-4	380V	4/5.5	5.5/7,5	7.5/10	11/15	15/20	18.5/25	22/30	30/40	37/50	45/60
Reted Strom (AC-3) GB14048.4	220 V	9	12	15	21	26	36	52	63	75	86
Reted Strom (AC-3) GB14048.4	380V	9	12	16	21	25	37	43	59	72	85
Reted Heizstrom (a)			25	32	40	50	60	80		125
Reted Unsutaled Volage (V) 660
Hilfskontakt AC-15	Kontakt	Standard	1NO				1no+1nc
	Reted Strom (a)	220 V	1.6
	Reted Strom (a)	380V	0.95
Koffer thermische Relais		LR2D-1305/1314 (0,63 ~ 1,0/7 ~ 10)	LR2D-1316 (9 ~ 13)	LR2D-1321 (12 ~ 18)	LR2D-1322 (17 ~ 25)	LR2D-1353 (23 ~ 32)	LR2D-3355 (30 ~ 40)	LR2D-3359 (48 ~ 65)	LR2D-3361 (55 ~ 70)	LR2D-3363 (63 ~ 80)	LR2D-3365 (80 ~ 93)
Gehege		LP65

Operationsprinzip

Das Betriebsprinzip eines Magnetschalter -Startermotors basiert hauptsächlich auf dem Einfluss eines Magnetfeldes und dem Arbeitsprinzip eines Gleichstrommotors. Wenn ein externes Magnetfeld nahe an einem Magnetschalter kommt, löst es ein magnetisches Erfassungselement (z. B. ein Schilf) innerhalb des Schalters aus, wodurch sich die Kontakte schließen oder brechen, wodurch das Öffnen und Schließen der Schaltung gesteuert wird. Sobald die Schaltung geschlossen ist, fließt der Strom durch den Motor, wodurch sich er dreht. DC -Motoren hingegen arbeiten nach dem Prinzip, dass sich ein energetischer Leiter in einem Magnetfeld durch die Wirkung einer elektromagnetischen Kraft bewegt.

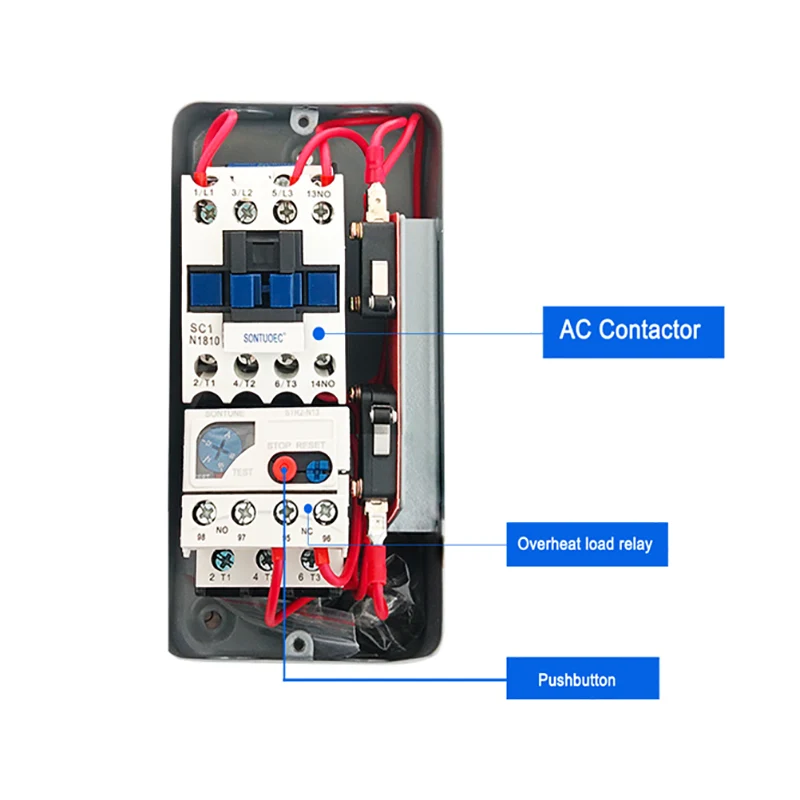

Hauptkomponenten

Magnetischer Schalter: besteht normalerweise aus einem magnetischen Erfassungselement und einem Triggergerät, das zum Erkennen externer Magnetfelder und der Steuerung des Ein/Auss einer Schaltung verwendet wird.

Elektromotor: Ein Gerät, das elektrische Energie in mechanische Energie umwandelt und durch Drehung verschiedene Geräte fördert.

Steuerkreis: Wird verwendet, um externe Signale zu empfangen und den Arbeitsstatus von Magnetschalter und Motor gemäß den Signalen zu steuern.
