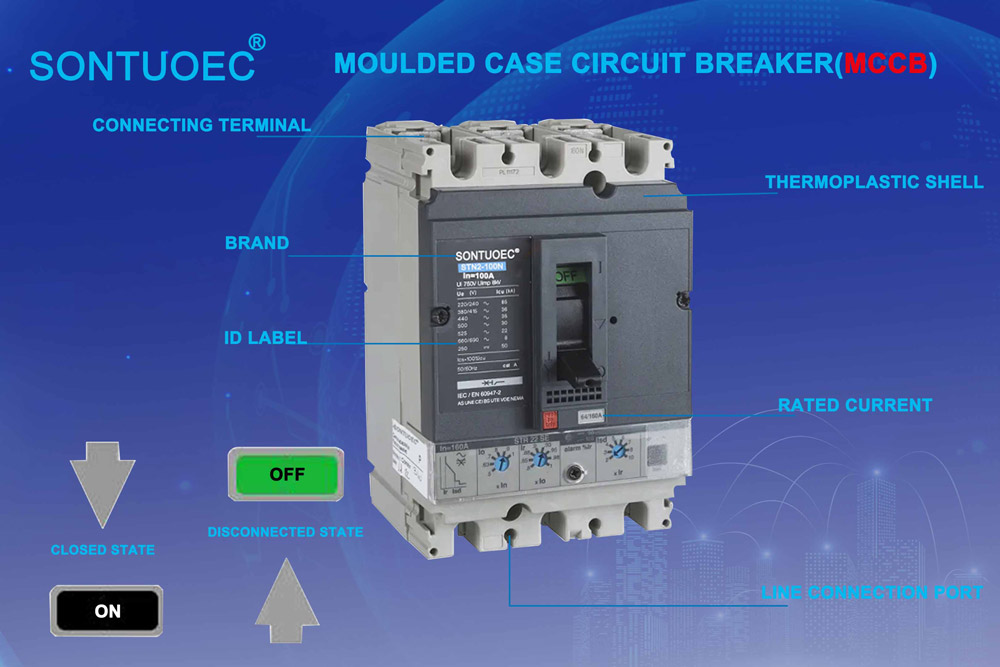

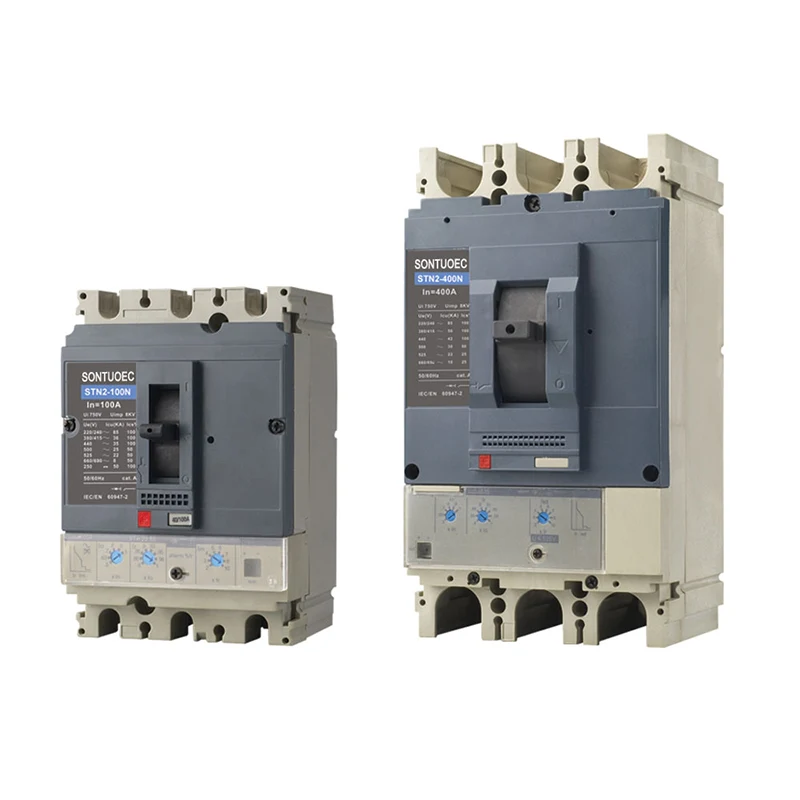

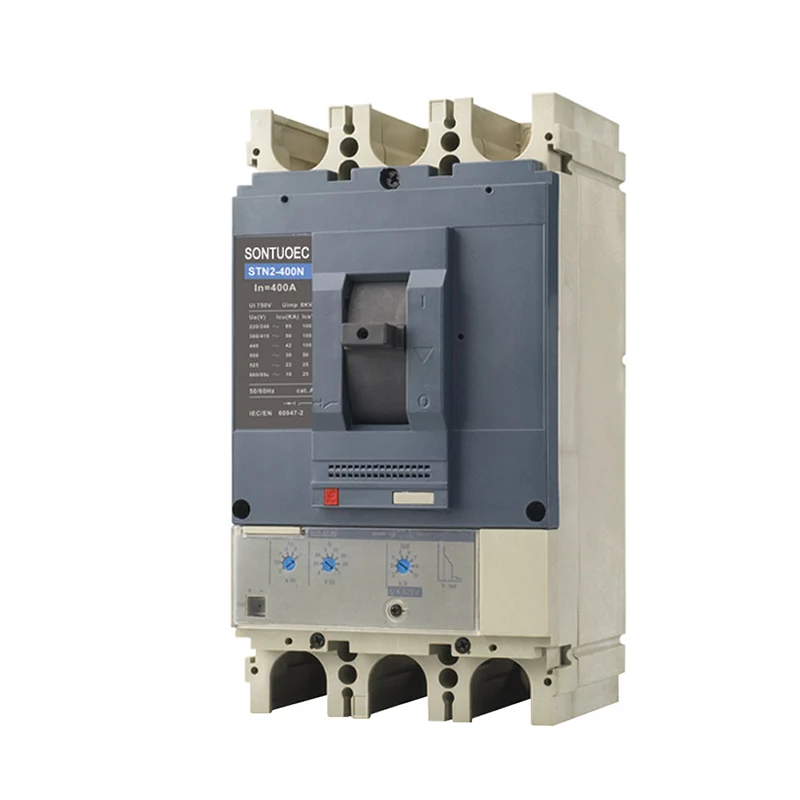

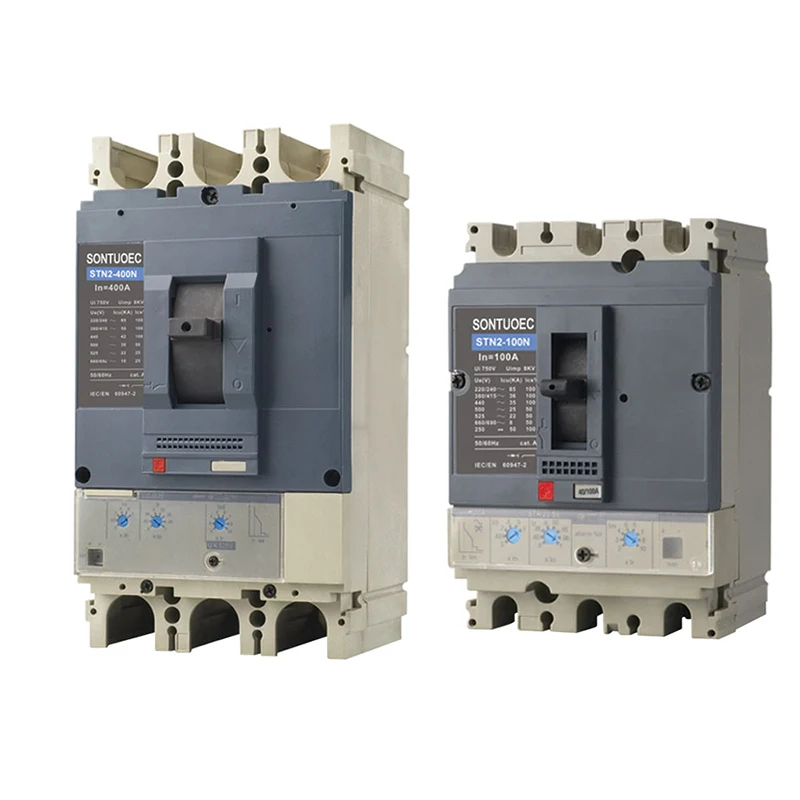

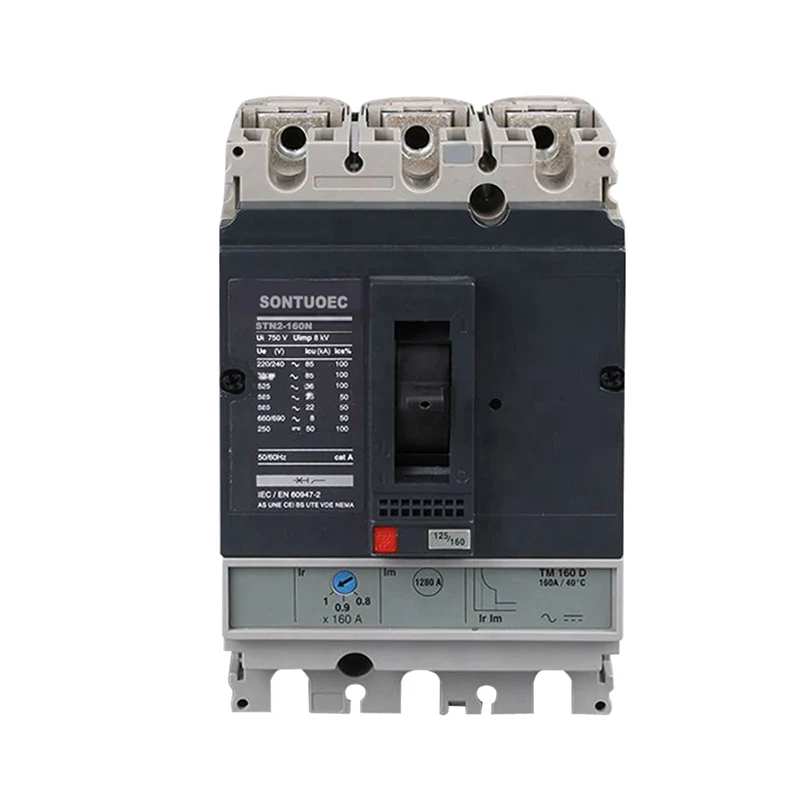

Sicherheitsbrecher MCCB 3p

Das Betriebsprinzip des Sicherheitsschalters MCCB 3P basiert auf der Kombination eines magnetischen Abzugs und eines thermischen Responders. Wenn in einer Schaltung eine Überlastung oder ein kurzer Kreislauf auftritt, nimmt der Strom dramatisch zu, und der magnetische Auslöser spürt diese Abnormalität und schneidet den Stromkreis schnell ab. In der Zwischenzeit erkennt der thermische Responder Temperaturänderungen im Stromkreis und löst auch den MCCB aus, um die Schaltung abzuschneiden, wenn die Temperatur den eingestellten Wert überschreitet, wodurch die Schäden und Brandunfälle von Geräten effektiv verhindert werden.

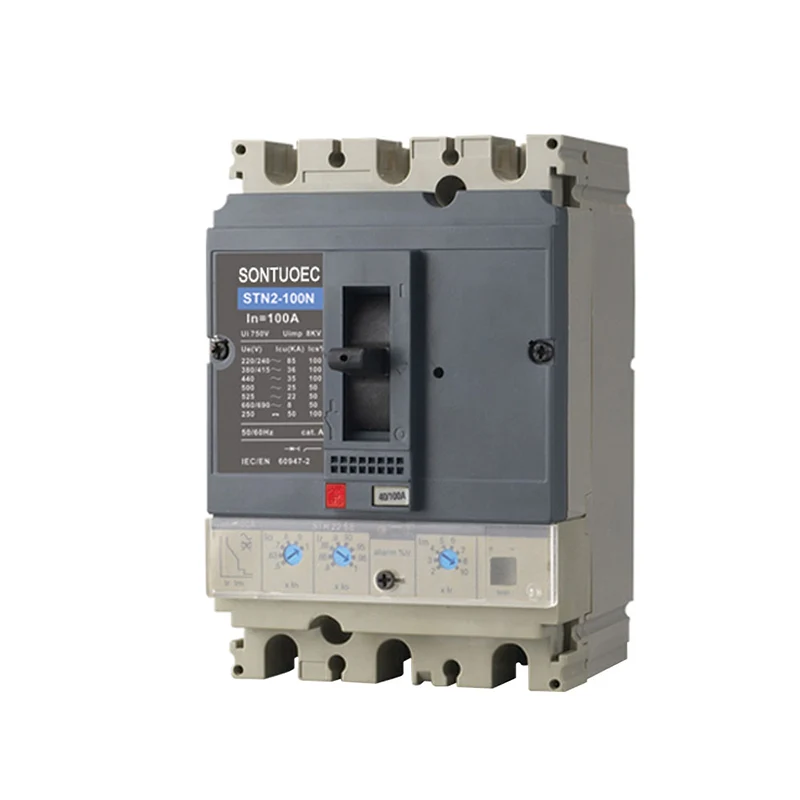

Modell:STN2-100

Anfrage absenden

Produktbeschreibung

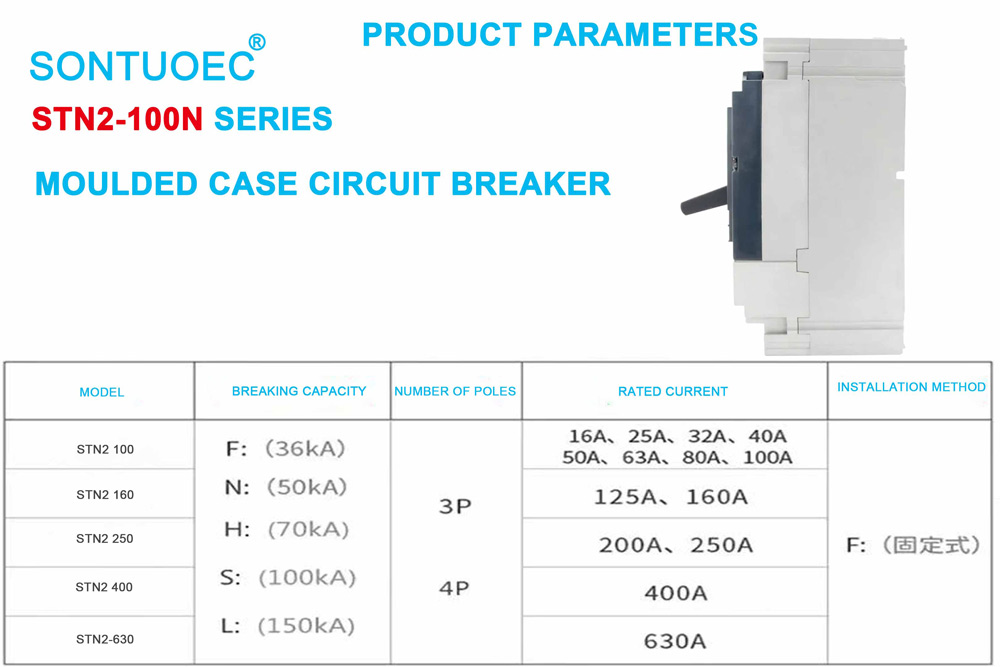

Spezifikationen	STN2-100				STN2-160				STN2-250				STN2-400				STN2-630
Rahmenstrom (a)	100				160				250				400				630
Anzahl der Stangen	3		4		3		4		3		4		3		4		3		4
Ultimate Breaking -Kapazität (Intensivstation, ka)	F	N		H	F	N		H	F	N		H	F	N		H	F	N		H
AC220 / 240 V (von)	85	90		100	85	90		100	85	90		100	40	85		100	40	85		100
AC380/415V (KA)	36	50		70	36	50		70	36	50		70	36	50		70	36	50		70
Bewertungsdämmspannung	AC800V
Bewertungsspannung	AC690V
Bewertungsstrom, thermisches Auslösen, Tmd, a	63, 80, 100				80, 100, 125, 160				125, 160, 200, 250				-				-
Bewertungsstrom, elektronisch Stolpern, Mikrofon, a	40, 100				40, 100, 160				100, 160, 250				250, 400				250, 400, 630
Auxiliary, Alarm, Fehler Zubehör	Oder/sd/sde/sdx
Shunt & unter Spannungsspule	Mx/mn
Mechanisches Leben	50000				40000				20000				15000				15000
Elektrisches Leben	30000				20000				10000				6000				4000

Der Sicherheitsschalter MCCB 3P/4P spiegelt das neueste aktuelle limitierende Prinzip und die Herstellungstechnologie wider, die durch kompakte Strukturen, vollständige Modularisierung, hohes Brechen und Null -Flasvertechnik gekennzeichnet sind. Der Leistungsschalter ist mit Überlast-, Kurzschluss- und Unterspannungsschutzvorrichtung ausgestattet, um die Schaltungs- und Stromversorgungsausrüstung vor Beschädigungen zu schützen.

Produktmerkmale

Bipolares Design: MCCB 3P/4P ist von bipolarem Design, was bedeutet, dass es gleichzeitig sowohl Null- als auch Feuerdrähte steuern kann und die Sicherheit und Stabilität der Schaltung sicherstellt.

Hohe Präzision: Bei der Funktion mit hoher Präzisionsstromerkennungsfunktion kann die Fehlersituation in der Schaltung genau bestimmen und die Schaltung zeitlich abschneiden.

Hohe Zuverlässigkeit: Mit fortschrittlicher Technologie und Materialien verfügt es über eine hohe Zuverlässigkeit und Stabilität und kann normalerweise in verschiedenen harten Umgebungen funktionieren.

Einfach zu installieren und zu warten: angemessenes Design, einfach zu installieren und gleichzeitig einfach zu verwalten und zu ersetzen, wodurch die Betriebs- und Wartungskosten des Benutzers gesenkt werden.
