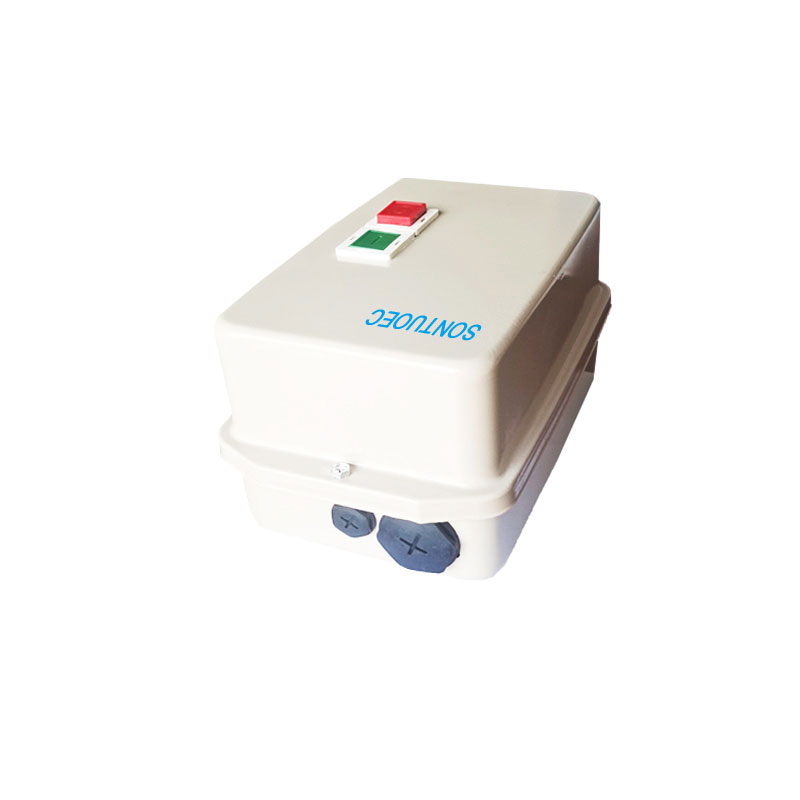

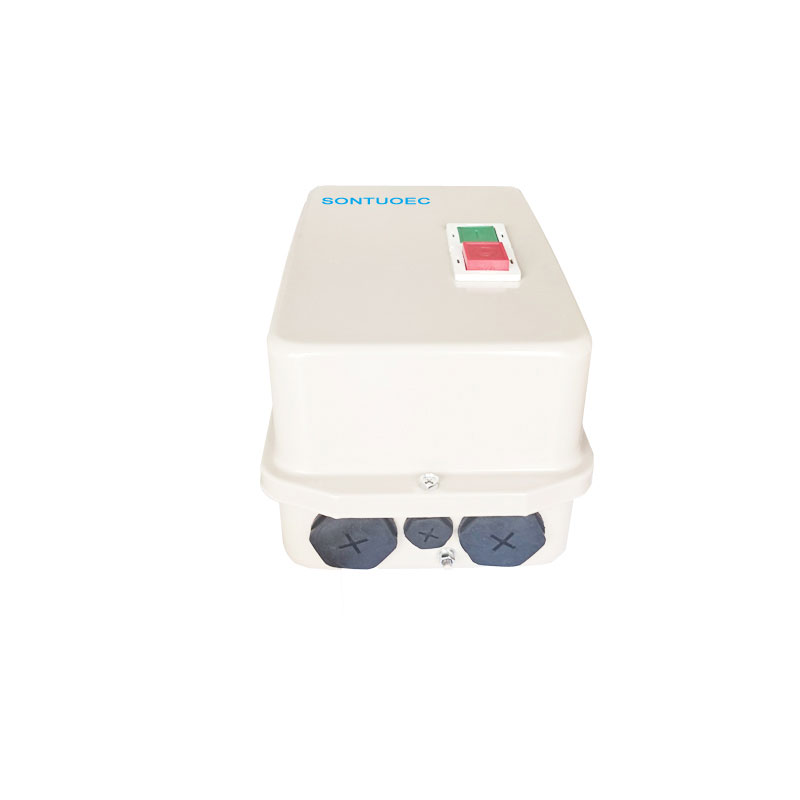

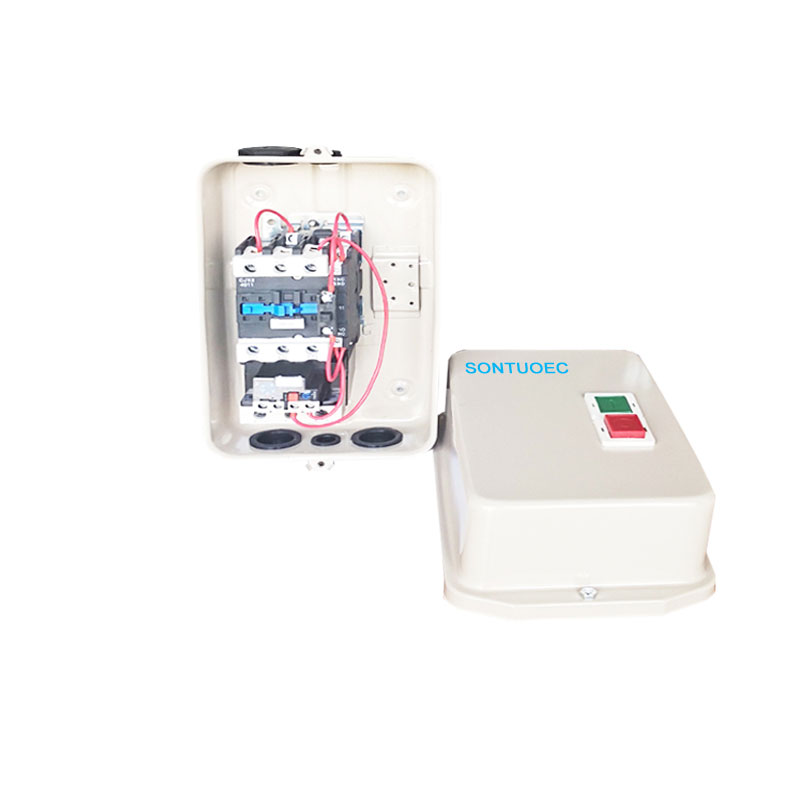

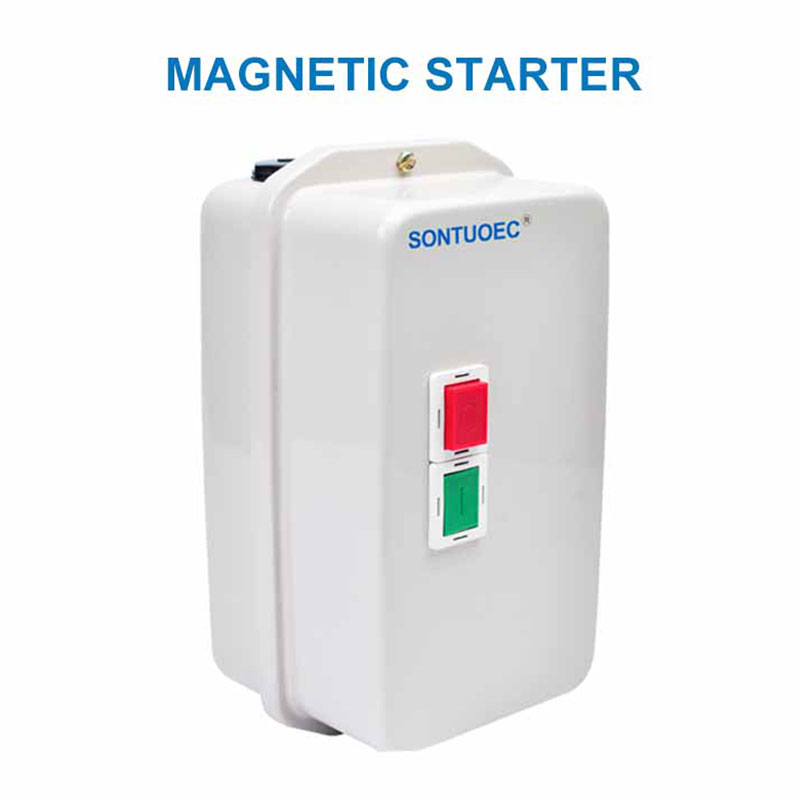

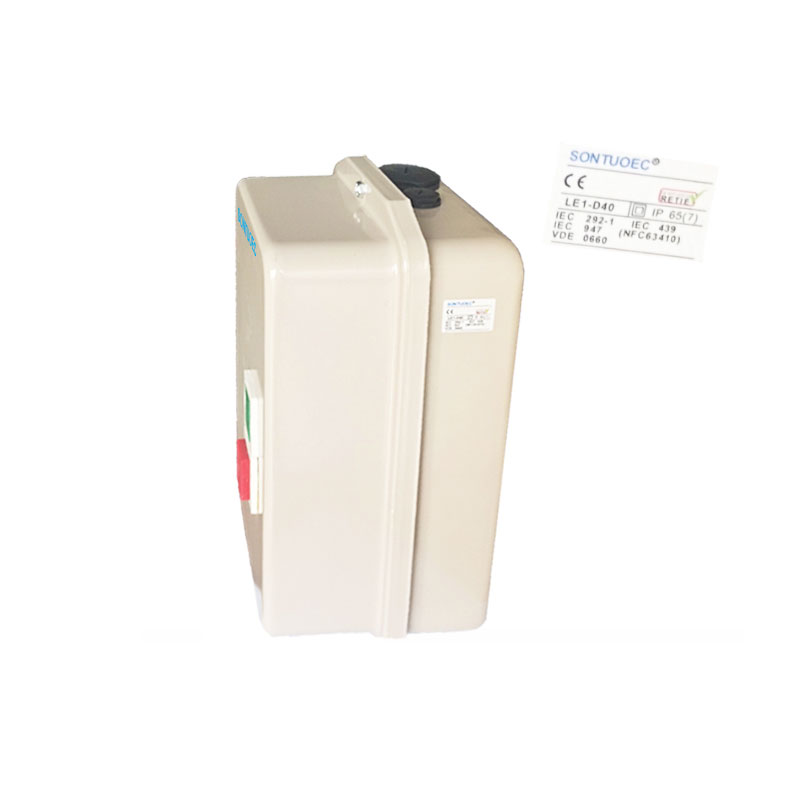

Magnetstarter der SLE1-D-Serie

Der Magnetstarter der SLE1-D-Serie ist ein elektrisches Steuergerät, das die Start und Stopp eines Elektromotors durch elektromagnetische Kraft betreibt. Es enthält normalerweise eine elektromagnetische Spule, die, wenn es mit Energie versorgt wird, ein Magnetfeld erzeugt, das die Bewegung eines Eisenkerns anzieht, das das Schließen oder Brechen von Kontakten anzieht, um die Kontrolle des Motors zu erreichen.

Modell:SLE1-D

Anfrage absenden

Produktbeschreibung

Spezifikationen

Produktmodus Nr. Und Spezifikatiol	Sle1-09 und 12	Doppelte in SULDED, SULTECTED TOLP429 (3) oder F659 (4)
Gehäuse	Sle1-18 und 25	Doppelte SULDED, SULTECTED TOLP427 (3) oder F5577 (4)
	Sle1-32 und 95	Matal, LP65 bis 559
Steuerung (2 Druckknöpfe moufitiert auf Gehäuseabdeckung)	Sle1-32 und 95	1 Green Start -Taste „1“, 1Red Stop/Teset Bittion „O“
Verbindungen	Sle1-32 und 95	Elektromotzahl und Steuerrückleitungsanschlüsse

Haupttechnische Parameter:

Typ		Sle1-9	Sle1-12	Sle1-18	Sle1-25	Sle1-32	Sle1-40	Sle1-50	Sle1-65	Sle1-80	Sle1-95
KW/HP (AC-3) Reted Power (AC-3) IEC60947-4	220 V	2.2/3	3/4	4/5.5	5.5/7,5	7.5/10	11/5	15/20	18.5/25	22/35	25/35
KW/HP (AC-3) Reted Power (AC-3) IEC60947-4	380V	4/5.5	5.5/7,5	7.5/10	11/15	15/20	18.5/25	22/30	30/40	37/50	45/60
Reted Strom (AC-3) GB14048.4	220 V	9	12	15	21	26	36	52	63	75	86
Reted Strom (AC-3) GB14048.4	380V	9	12	16	21	25	37	43	59	72	85
Reted Heizstrom (a)			25	32	40	50	60	80		125
Reted Unsutaled Volage (V) 660
Hilfskontakt AC-15	Kontakt	Standard	1NO				1no+1nc
	Reted Strom (a)	220 V	1.6
	Reted Strom (a)	380V	0.95
Koffer thermische Relais		LR2D-1305/1314 (0,63 ~ 1,0/7 ~ 10)	LR2D-1316 (9 ~ 13)	LR2D-1321 (12 ~ 18)	LR2D-1322 (17 ~ 25)	LR2D-1353 (23 ~ 32)	LR2D-3355 (30 ~ 40)	LR2D-3359 (48 ~ 65)	LR2D-3361 (55 ~ 70)	LR2D-3363 (63 ~ 80)	LR2D-3365 (80 ~ 93)
Gehege		LP65

Operationsprinzip

Das Arbeitsprinzip des Magnetstarters der SLE1-D-Serie basiert auf der Wechselwirkung der elektromagnetischen Induktion und der elektromagnetischen Kraft. Wenn die Steuerung der Steuerung verbunden ist, erzeugt die elektromagnetische Spule ein Magnetfeld, das den Eisenkern zum Bewegen anzieht und die Kontakte schließt, und der Motor wird mit Strom versorgt und beginnt zu laufen. Wenn die Steuerung der Steuerung de-verstärkt ist, verschwindet das Magnetfeld, der Eisenkern wird unter der Wirkung der Feder zurückgesetzt, die Kontakte sind gebrochen und der Motor stoppt.

Typen und Funktionen

Es gibt verschiedene Arten von SLE1-D-Magnetstartern, wie Direct Online (DOL) SLE1-D-Magnetstarter, Star-Delta-Starter (Stern-Delta), Autotransformer-Starter usw. Verschiedene Arten von SLE1-D-Magnetstartern haben unterschiedliche Eigenschaften und Anwendungsbereiche.

1. Direct Online (DOL) SLE1-D Magnetic Starter:

Einfache Struktur, niedrige Kosten.

Geeignet zum Starten und Anhalten der Kontrolle von kleinen Power -Motoren.

2.Star-Delta (Star-Delta) Starter:

Durch die Änderung der Verkabelung des Motors erkennt der Zweck der Reduzierung von Spannung und Strom beim Start.

Geeignet für Startregelung mit mittlerer Leistung.

3.Autotransformer Starter:

Verwendet einen Autotransformator, um die Spannung und den Strom beim Starten eines Motors zu reduzieren.

Anwendbar auf die Startkontrolle von Hochleistungsmotoren.

SLE1-D Series Magnetic Starter

Anwendungsszenarien

SLE1-D-Magnetstarter werden in verschiedenen industriellen und kommerziellen Anwendungen wie Fertigung, Bau, Landwirtschaft und Transport häufig eingesetzt. Sie werden verwendet, um verschiedene Arten von Motoren wie dreiphasige asynchrone Motoren, DC-Motoren usw. für automatisierte Produktion und Fernbedienung der Geräte zu steuern.
