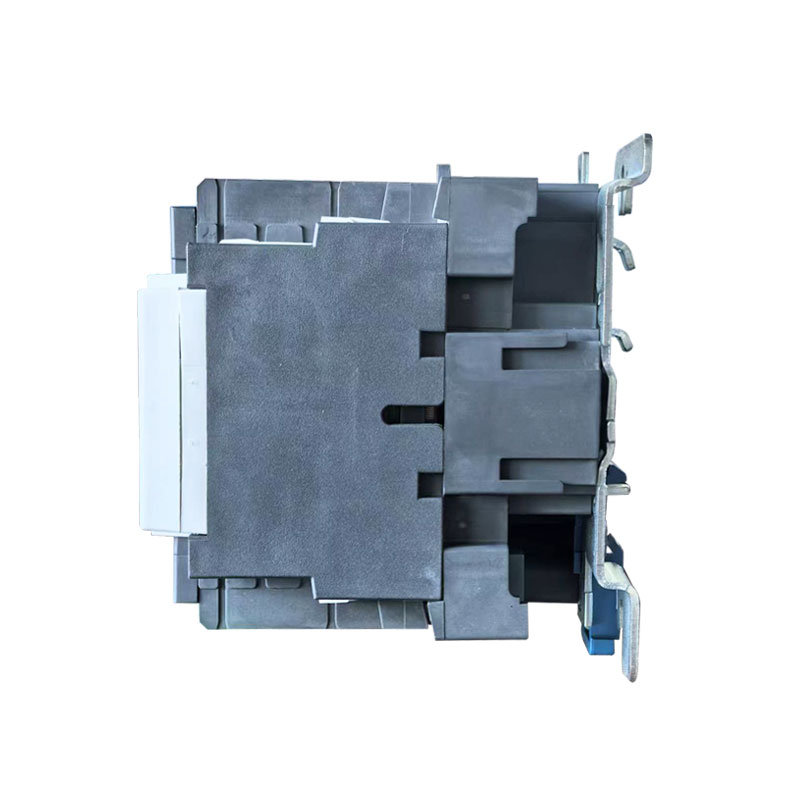

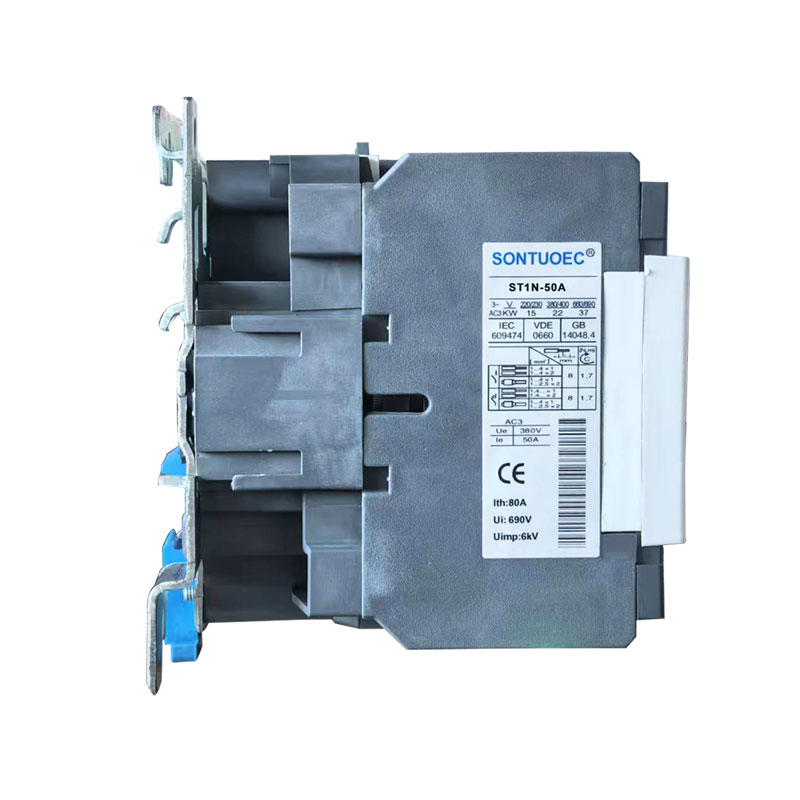

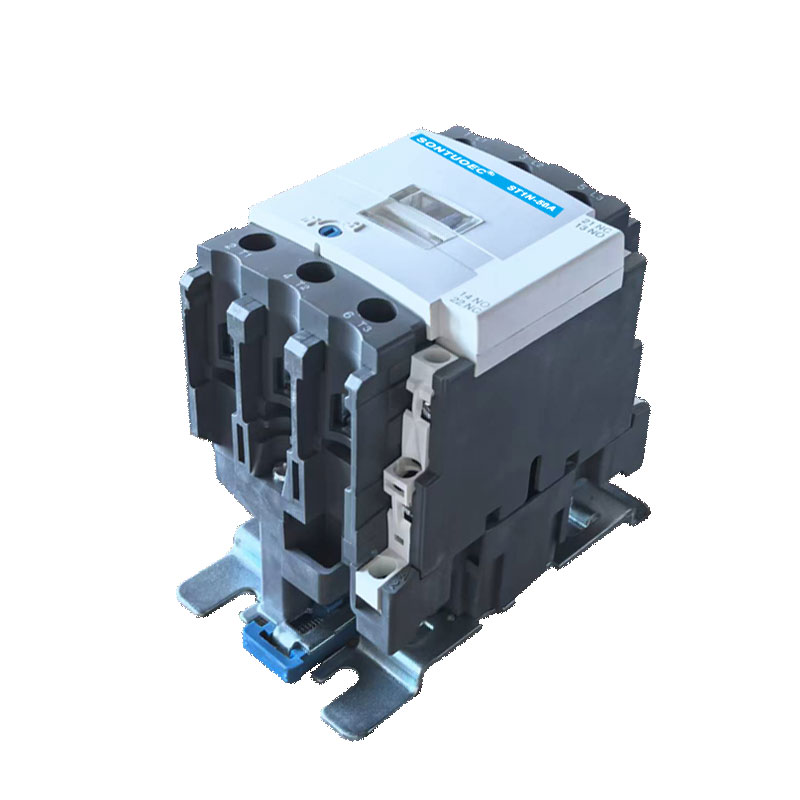

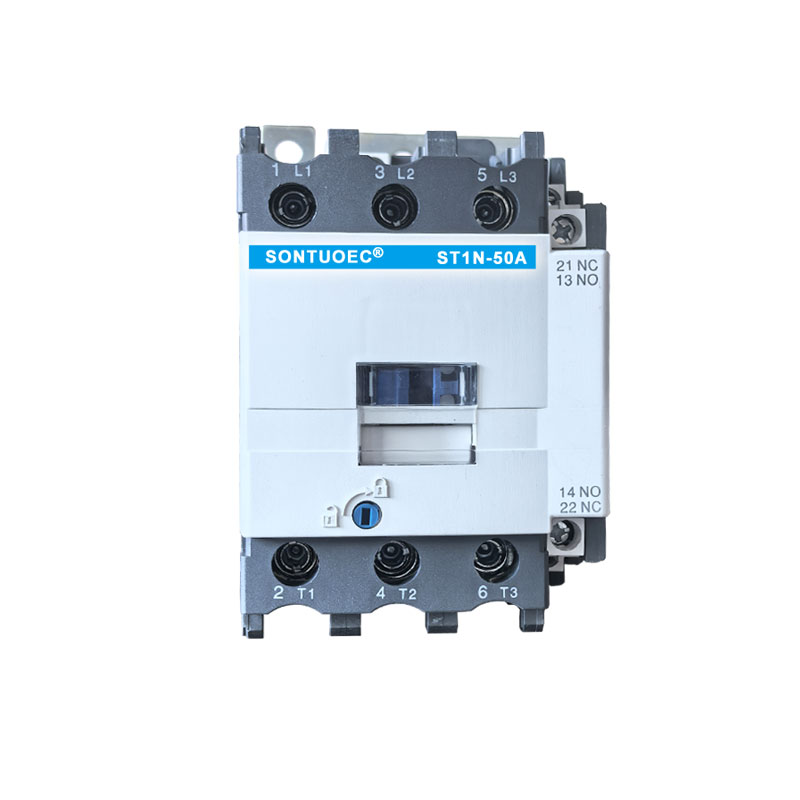

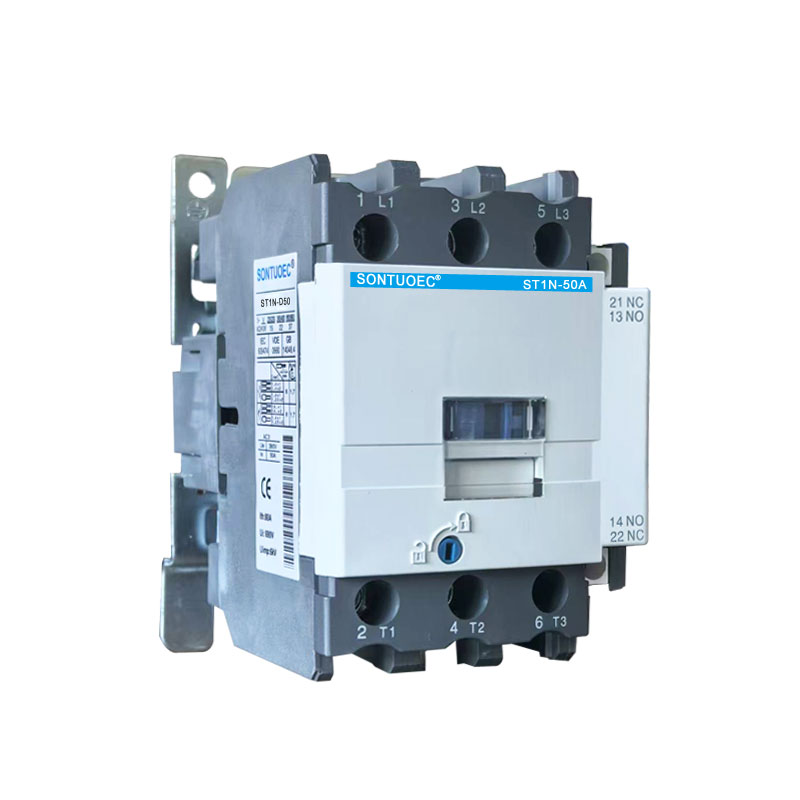

Sontuoec St1n 3p 4p AC-Schütz

SONTUOEC ist einer der chinesischen Zulieferer/Hersteller, der sich auf die Herstellung verschiedener kleiner Elektrogeräte spezialisiert hat. Das Wechselstromschütz der Serie ST1N eignet sich für die Verwendung in Stromkreisen mit einer Nennspannung von bis zu 660 V Wechselstrom, 50 Hz oder 60 Hz und einem Nennstrom von bis zu 95 A, zum Ein- und Ausschalten sowie zum häufigen Starten und Steuern des Wechselstrommotors. In Kombination mit dem Hilfskontaktblock, der Zeitverzögerung, der Maschinenverriegelung usw. wird es zum Verzögerungsschütz, mechanischen Verriegelungsschütz und Stern-Dreieck-Starter. Mit dem Thermorelais wird es zum elektromagnetischen Anlasser kombiniert. Das Schütz wird gemäß IEC 60947-1 hergestellt.

Modell:ST1N

Anfrage absenden

Produktbeschreibung

Aktuelle Klasse	9A, 12A, 18A, 25A, 32A, 40A, 50A, 65A, 80A, 95A (AC-3.380V)
Nennisolationsspannung	Wechselstrom 660 V
Nennarbeitsspannung	AC380V, 660V, 50/60HZ
Nennspannung der Steuerstromleitung	24V, 32V, 48V, 110V, 127V, 220V, 240V, 380V, 415V, 440V, 480V, 500V, 600V, 660V
Anzahl der Pole	3P,4P
Betriebsfunktion	Anziehungsspannung: 85 % ~ 110 % Us; Freigabespannung: 20 % ~ 75 % US

Aufbau und Funktionsprinzip

Struktur: Das AC-Schütz ST1N besteht hauptsächlich aus einem elektromagnetischen System (einschließlich Eisenkern, Spule und Kurzschlussring usw.), einem Kontaktsystem (einschließlich Hauptkontakt und Hilfskontakt) und einer Lichtbogenlöschvorrichtung.

Funktionsprinzip: Wenn die Spule des ST1N AC-Schützes erregt wird, erzeugt der Eisenkern ein Magnetfeld, das den Anker anzieht und die Kontakte zum Handeln bringt, sodass die Hauptkontakte und Hilfskontakte geschlossen oder getrennt werden und so das Ein- und Ausschalten des Stromkreises gesteuert wird. Eine Lichtbogenlöschvorrichtung dient zum Löschen des Lichtbogens beim Trennen der Kontakte, um die Kontakte vor Beschädigung zu schützen.

Typen und Eigenschaften

1.Typen:

ST1N-Wechselstromschütze können je nach Verwendung und Leistung in verschiedene Typen eingeteilt werden, z. B. Industrieschütze, Gebäude- und Haushaltsschütze. Zu den gängigen Modellen gehören die CJ-Serie (z. B. CJX2-Serie, CJ20-Serie, CJT1-Serie) sowie Serienprodukte von ABB, Siemens, Schneider und anderen Marken.

2.Eigenschaften:

Zuverlässiger Betrieb: ST1N AC-Schütze verfügen über eine hohe Betriebszuverlässigkeit und Stabilität und können großen Strömen und Spannungen standhalten.

Stabile Leistung: Das Kontaktsystem besteht aus hochwertigen Materialien mit guter elektrischer Leitfähigkeit und Abriebfestigkeit bei hohen Temperaturen.

Bequeme Wartung: ST1N AC-Schütze haben eine kompakte Struktur und sind einfach zu installieren und zu warten.

Anwendungsszenarien

ST1N AC-Schütze haben ein breites Anwendungsspektrum in Energiesystemen, Industrieautomation, Gebäude- und Haushaltselektrik. Im Stromversorgungssystem kann es beispielsweise zur Steuerung des Start-Stopps und der Richtungsumkehr des Motors verwendet werden. In der industriellen Automatisierung kann es zur Steuerung des Start-Stopps verschiedener elektrischer Geräte in der Produktionslinie verwendet werden. In der Gebäude- und Haushaltselektrik kann es zur Steuerung des Ein- und Ausschaltens von Geräten wie Beleuchtung und Klimaanlage verwendet werden.
