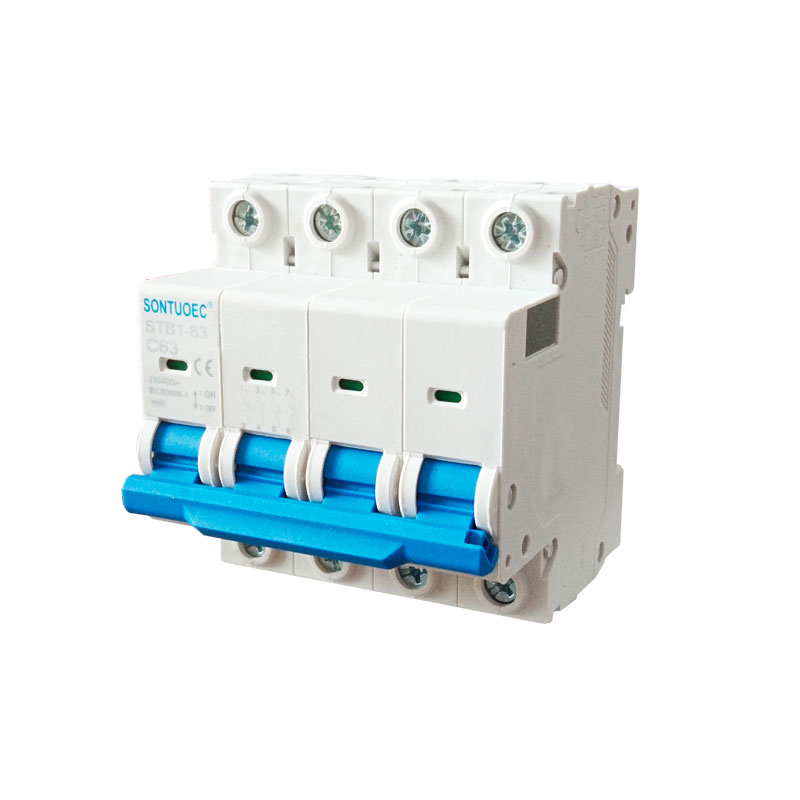

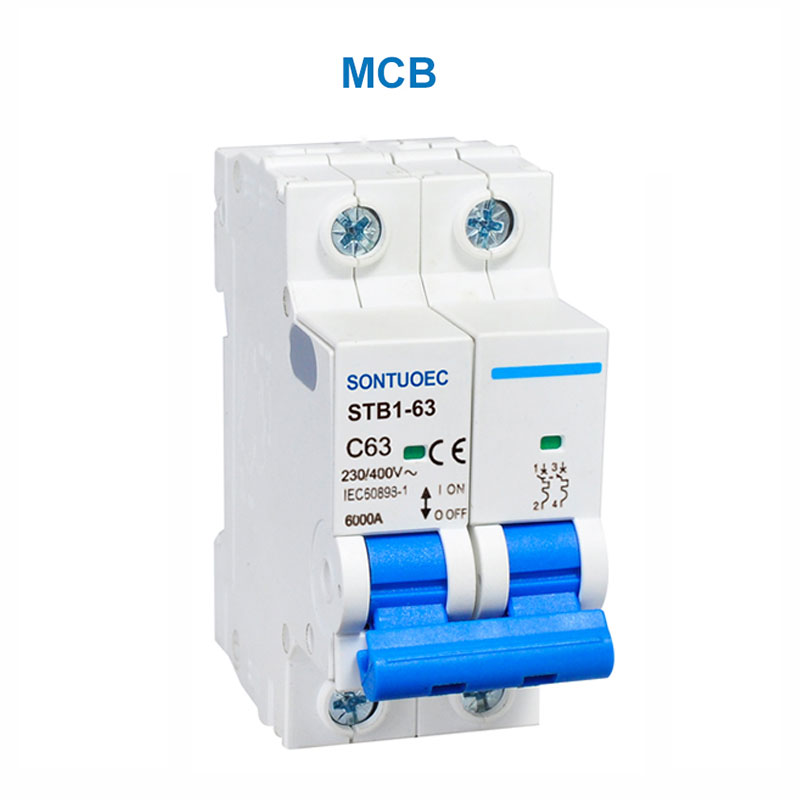

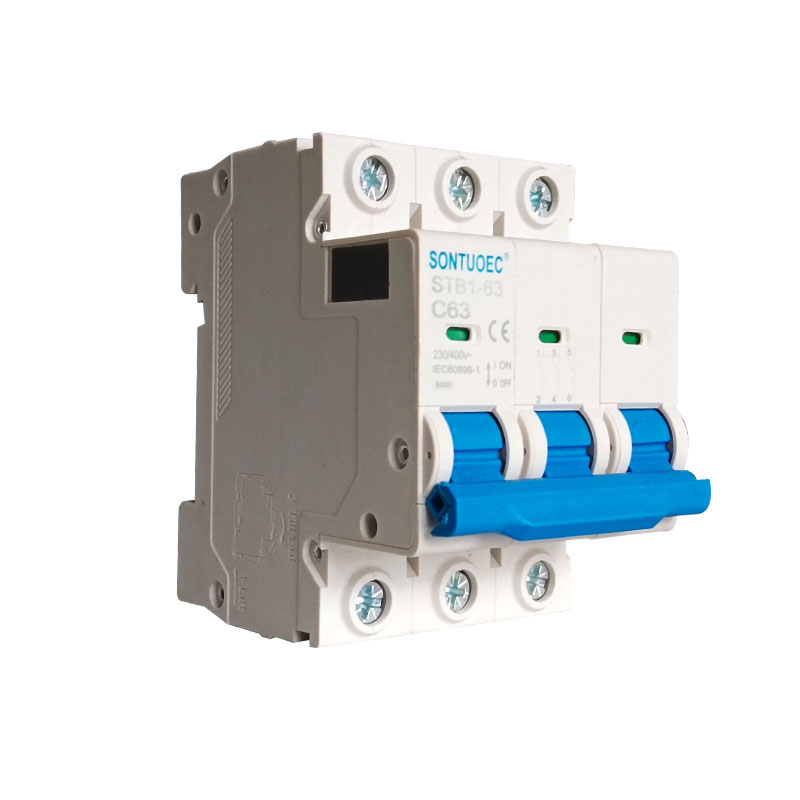

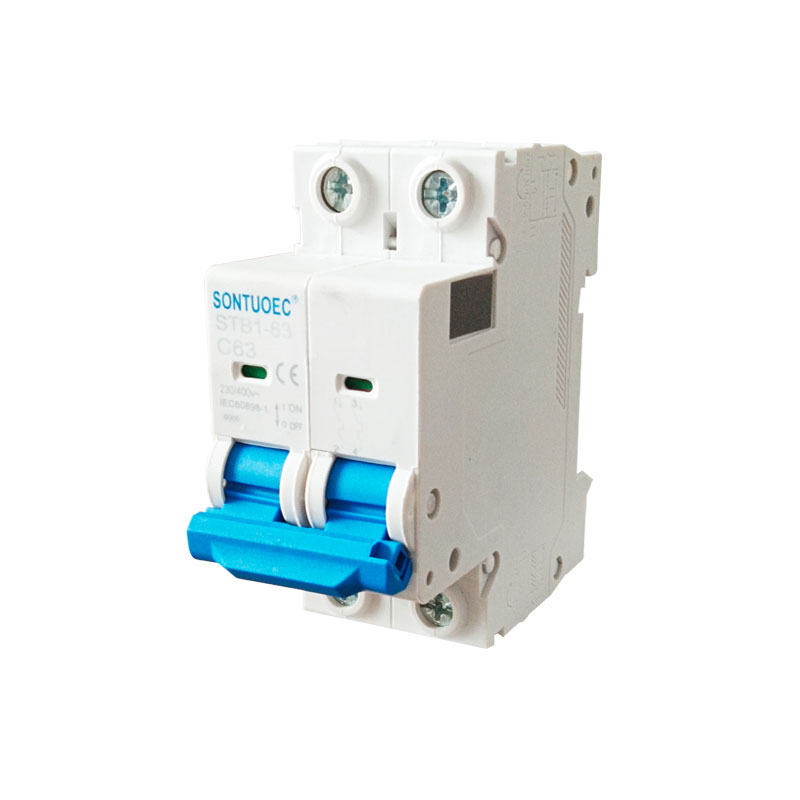

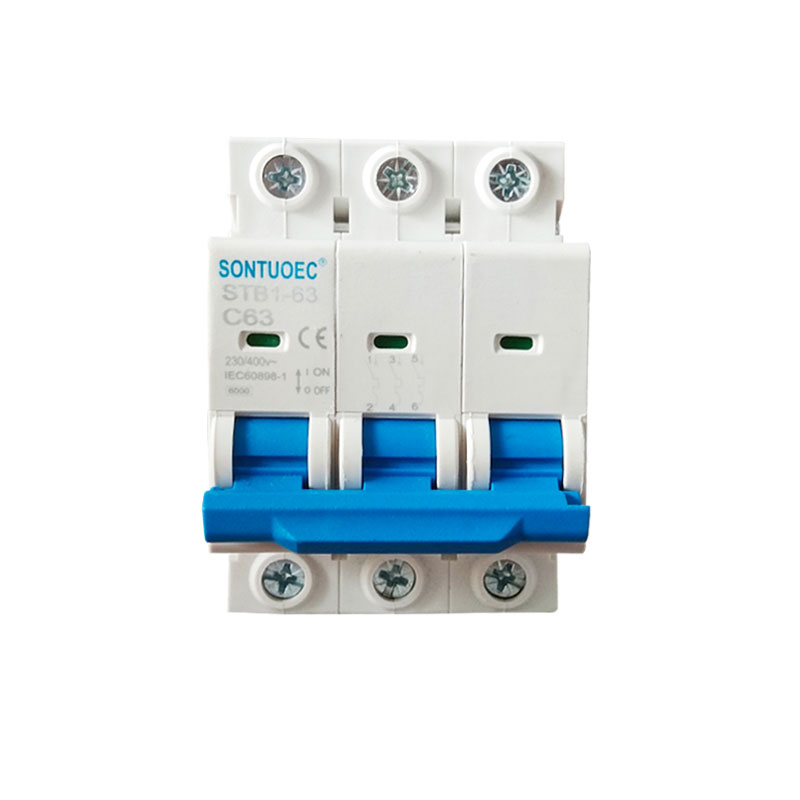

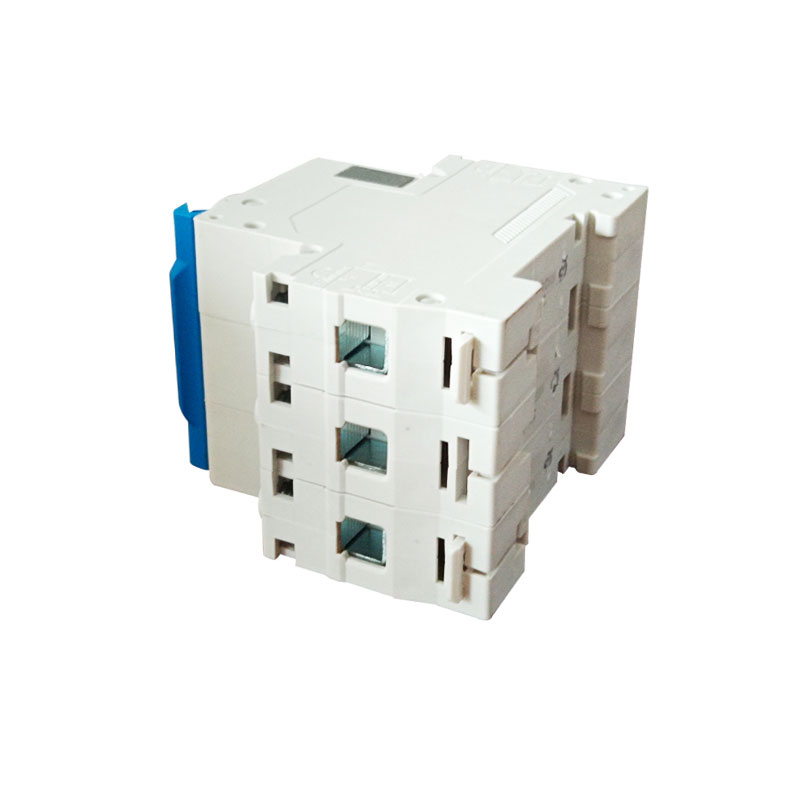

STB1-63 Miniatur-Leistungsschalter

Hauptfunktionen von STB1-63 Miniatur-Leistungsschalter

1. Overload-Schutz: Wenn der Strom in der Schaltung den Nennwert des MCB überschreitet, schneidet der STB1-63 Miniatur-Leistungsschalter den Schaltkreis innerhalb eines festgelegten Zeitraums automatisch ab, um zu verhindern, dass die Schaltung und die Geräte eine Überhitzung abhauen.

2. Short-Circuit-Schutz: Wenn in der Schaltung ein Kurzschluss auftritt, schneiden die STB1-63-Miniaturschalter den Stromkreis sofort ab, um zu verhindern, dass der Kurzschlussstrom die Schaltung und Ausrüstung schädigt.

3. LEAKAGE-Schutz (einige MCBs haben diese Funktion): Für MCBs mit Leckageschutz, wenn in der Schaltung Leckagen vorliegt, schnitt der STB1-63 Miniatur-Leistungsschalter schnell die Schaltung ab, um die persönliche Sicherheit zu schützen.

Operationsgrundsatz von MCBs

MCBs enthalten normalerweise einen thermischen magnetischen oder elektronischen Reisedetektor im Inneren, der verwendet wird, um Änderungen des Stroms in der Schaltung zu erkennen. Wenn der Strom abnormal ist, löst der Stürmer den Auslöser des MCB aus und führt dazu, dass der STB1-63 Miniatur-Schaltkreis Breakerto den Stromkreis schnell abschneidet.

1. Thermischer magnetischer Stürmer: Es wird die Wärme verwendet, die erzeugt wird, wenn der Strom den Leiter durchläuft, um die Auslösen auszulösen. Wenn der Strom zu groß ist, erwärmt sich der Leiter, wodurch sich der Bimetal im thermischen magnetischen Stürmer bieg, wodurch der Auslösermechanismus ausgelöst wird.

2. Elektronischer Stürmer: Er nutzt elektronische Komponenten, um Stromänderungen zu erkennen und die Wirkung des Auslösermechanismus zu steuern. Wenn ein abnormaler Strom erkannt wird, sendet der elektronische Stürmer ein Signal an den Auslöser, um die Schaltung abzuschneiden.

Anwendungsszenarien von MCB

MCBs werden in elektrischen Systemen in Wohn-, Gewerbe- und Industriegebieten häufig eingesetzt, um Schaltkreise und Geräte vor Schäden zu schützen, die durch abnormale Strömungen verursacht werden. Sie werden normalerweise in Verteilungskästen, Schalter oder Schaltschränken installiert und als Hauptschalter oder Zweigschalter einer Schaltung verwendet.

Auswahl und Installation von MCBs

1. Auswahl: Bei der Auswahl von MCBs müssen Sie Faktoren wie den Nennstrom des Schaltkreises, die Spannungsniveau, die Schutzeigenschaften und die Frage, ob der Leckageschutz erforderlich ist, berücksichtigen. Es ist auch wichtig sicherzustellen, dass die ausgewählten STB1-63-Miniatur-Leistungsschalter mit lokalen elektrischen Sicherheitsstandards und -vorschriften.

2. Installation: Die STB1-63-Miniaturschalter sollten in einer trockenen, belüfteten Umgebung installiert werden, die frei von korrosiven Gasen ist, und sicherstellen, dass er korrekt und sicher verdrahtet ist. Während der Installation sollten relevante elektrische Sicherheitsvorschriften und Betriebsverfahren beobachtet werden.
