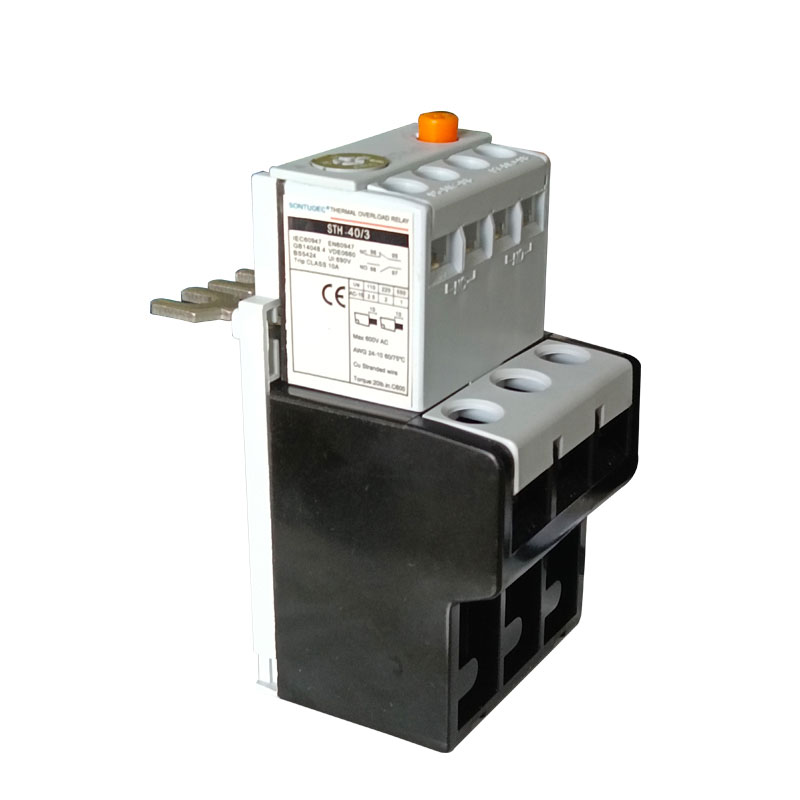

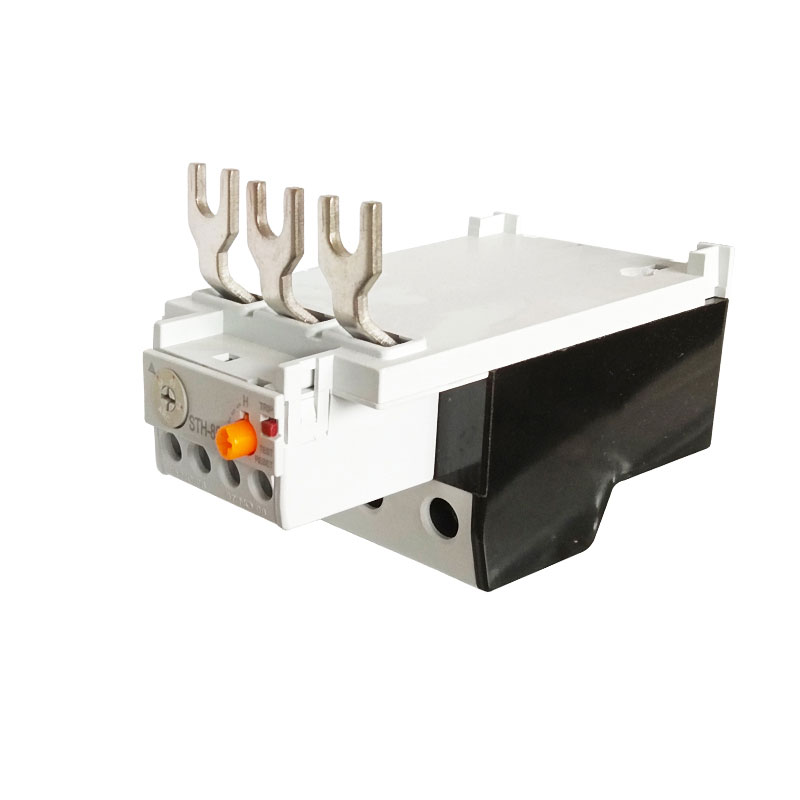

Thermische Überlastrelais der STH-40-Serie

Das Thermie-Überlastrelais der STH-40-Serie ist für die Schaltung von AC 50/60 Hz geeignet, die eine Betriebsspannung von bis zu 660 V bewertet. Und es kann die Funktion von Überlast- und Phasenfailure-Schutz für Wechselstrommotor realisieren. Dieses Produkt entspricht dem Standard von GB14048.4, IEC60947-4-1 Standard.

Modell:STH-40

Anfrage absenden

Produktbeschreibung

Haupttechnischer Hauptparameter:

Modell	Aktuell	Geeignet für Schütze
STH-22/3	0,4-63a	GMC-9 ~ 22
STH-22/3	0,63-1a	GMC-9 ~ 22
STH-22/3	1-1.6a	GMC-9 ~ 22
STH-22/3	1.6-2.5a	GMC-9 ~ 22
STH-22/3	2,5-4a	GMC-9 ~ 22
STH-22/3	4-6a	GMC-9 ~ 22
STH-22/3	5-8a	GMC-9 ~ 22
STH-22/3	6-9a	GMC-9 ~ 22
STH-22/3	7-10a	GMC-12 ~ 22
STH-22/3	9-13a	GMC-12 ~ 22
STH-22/3	12-18a	GMC-18 ~ 22
STH-22/3	16-22a	GMC-22
STH-40/3	18-26a	GMC-32 ~ 40
STH-40/3	24-36a	GMC-32 ~ 40
STH-40/3	28-40a	GMC-40
STH-85/3	34-50a	GMC-50 ~ 85
STH-85/3	45-65a	GMC-50 ~ 85
STH-85/3	54-75a	GMC-65 ~ 85
STH-85/3	63-85a	GMC-75 ~ 85

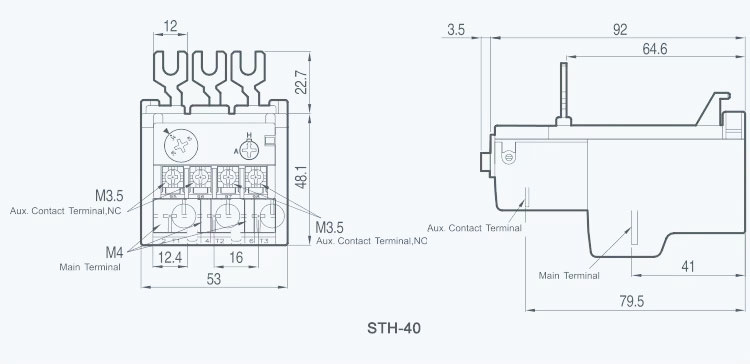

STH-40 Series Thermal Overload Relay

Hauptfunktionen

Schutz des Motors: Die Hauptfunktion des thermischen Überlastrelais besteht darin, zu verhindern, dass der Motor aufgrund von Überlastung beschädigt wird. Wenn der Motor überlastet ist, schneidet das thermische Überlastrelais die Stromversorgung rechtzeitig ab, um zu verhindern, dass der Motor aufgrund von Überhitzung brennt.

Schutz von Stromleitungen: Neben dem Schutz des Motors kann das thermische Überlastrelais auch die Stromleitungen schützen. Wenn der Motor überlastet ist, steigt sein Strom, was zu einer Überhitzung und Schmelzen von Stromleitungen führen kann. Durch Erkennen der Stromänderung bestimmt das thermische Überlastrelais, ob die Stromleitung überlastet ist und die Stromversorgung gegebenenfalls abschneidet.

Verbesserung der Sicherheit des Stromversorgungssystems: Das thermische Überlastrelais kann die Beschädigung der Motor- und Stromleitung effektiv verhindern, wodurch die Ausfallrate des Stromversorgungssystems verringert und die Sicherheit des Stromversorgungssystems verbessert wird.

Operationsprinzip

Das Betriebsprinzip des thermischen Überlast -Relais basiert hauptsächlich auf dem aktuellen Wärmeeffekt und den Temperaturensenseigenschaften des Bimetals. Wenn eine Überlastung in einem Motor auftritt, nimmt der Strom zu, wodurch im Heizelement des thermischen Überlastrelais mehr Wärme erzeugt wird. Diese Wärme wird auf das Bimetal übertragen, das sich beim Erhitzen beugt, weil sie aus zwei Legierungen mit großen Unterschieden in den Koeffizienten der linearen Expansion besteht. Wenn sich der Bimetal bis zu einem gewissen Grad beugt, wird die zu energetisierende elektromagnetische Spule ausgelöst, was wiederum die Kontakte treibt, um die Stromversorgung des Motors abzuschneiden.

Anwendungsbereich

Das thermische Überlastrelais wird normalerweise in Schaltkreisen mit AC 50Hz, einer Nennisolationsspannung von 660 V und einem Strom von 0,1 ~ 630A verwendet und wird hauptsächlich für Überlast- und Phasenbruchschutz von Drei-Phasen-Wechselstrommotoren verwendet. Es kann auch verwendet werden, um einen Starter mit einem angepassten AC -Schütze zu bilden, um den Motor umfassenden Schutz zu bieten.

Produktmerkmale

Einfache Struktur: Dieses thermische Überlastrelais nimmt normalerweise ein relativ einfaches strukturelles Design an, sodass es einfach zu installieren und zu verwenden ist.

Vollgeeignet: Zusätzlich zur Funktion der grundlegenden Überlastschutz hat es auch die Funktionen des Phasenbruchschutzes und der Temperaturkompensation.

Niedrige Kosten: Im Vergleich zu anderen motorischen Schutzgeräten ist der Preis des thermischen Überladungsrelais relativ niedrig, wodurch die Kaufkosten der Benutzer reduziert werden.

Stabile Betriebsleistung: Da sie Bimetal als empfindliches Element einnimmt, ist seine Betriebsleistung stabil und zuverlässig.

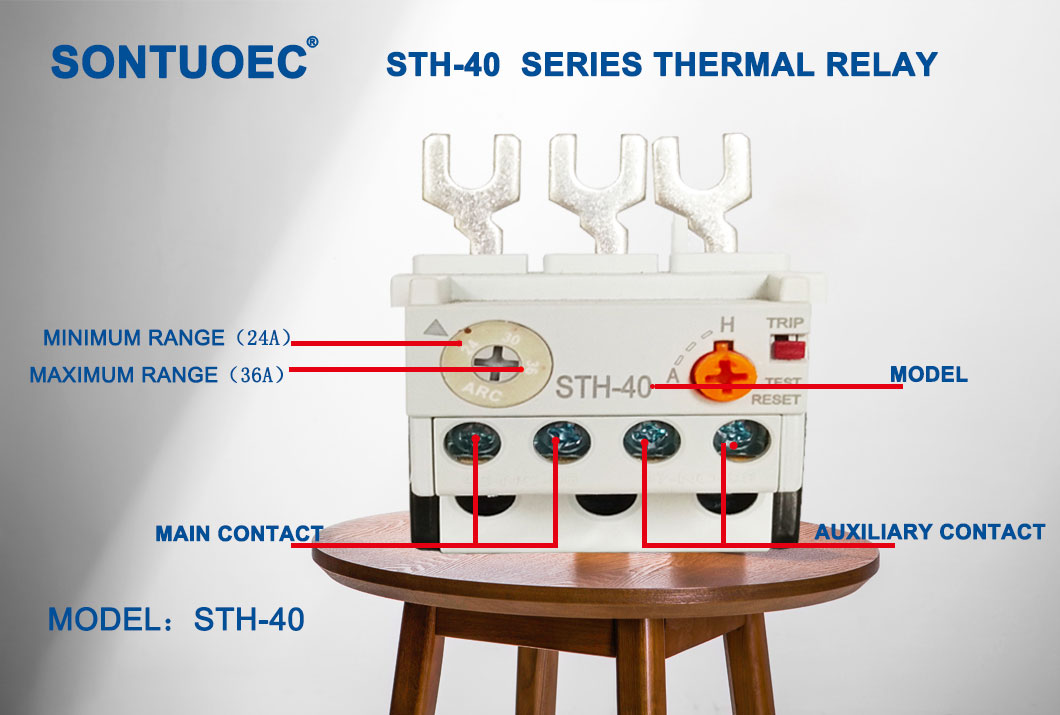

STH-40 Series Thermal Overload Relay
