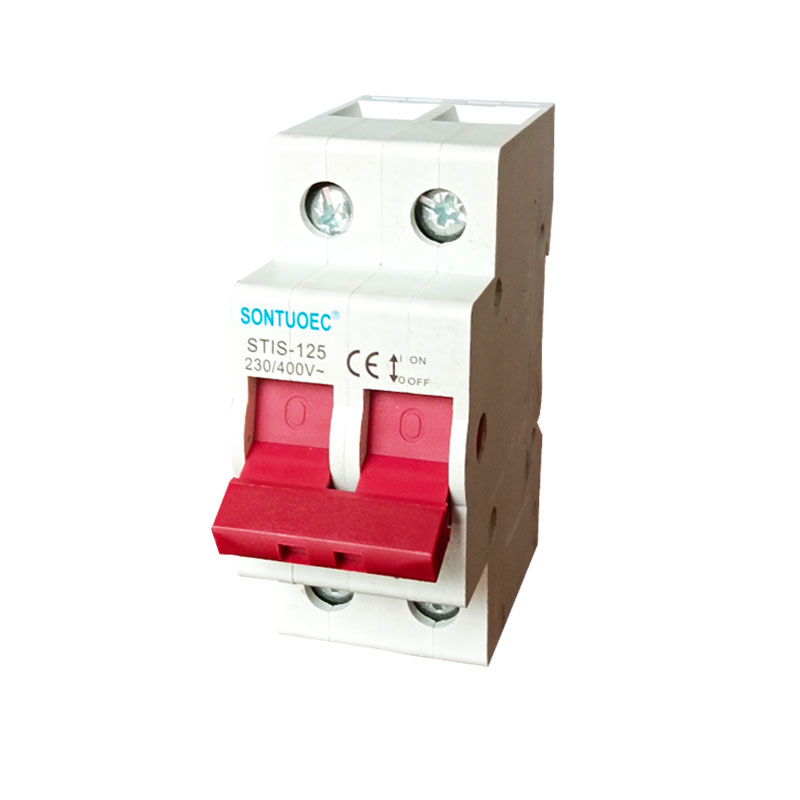

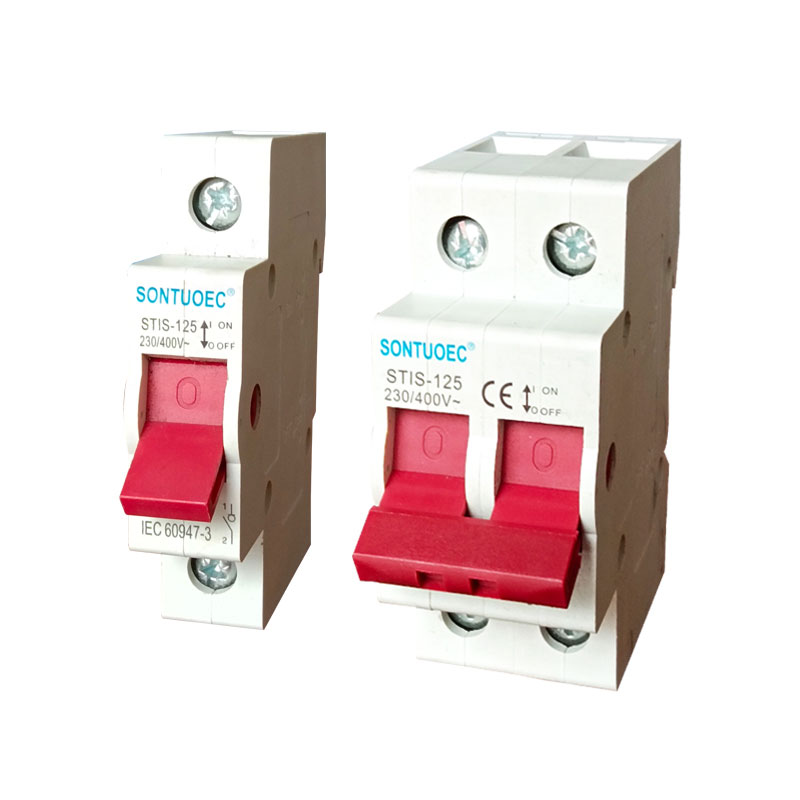

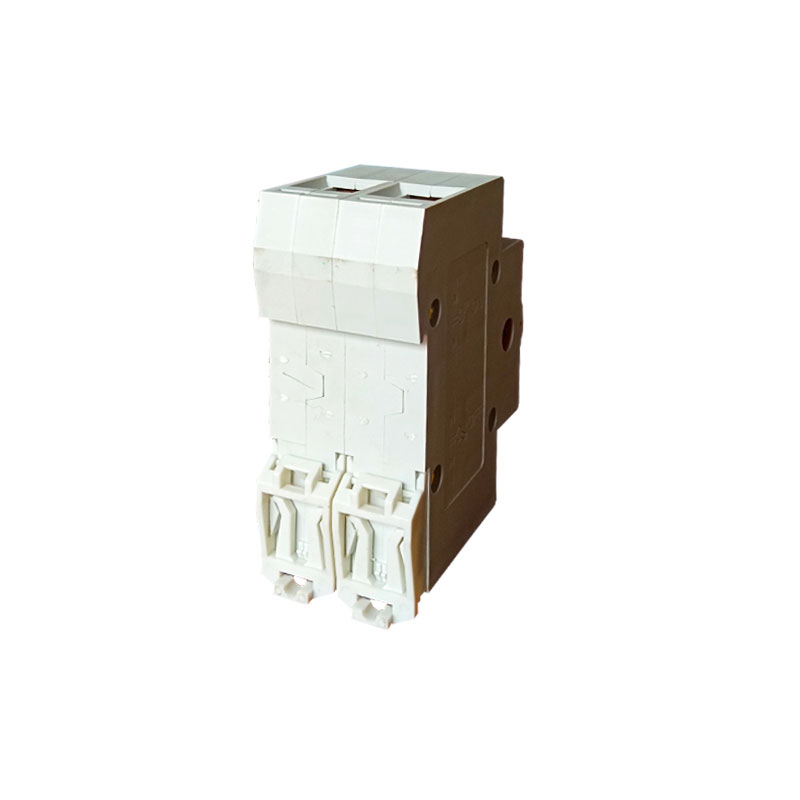

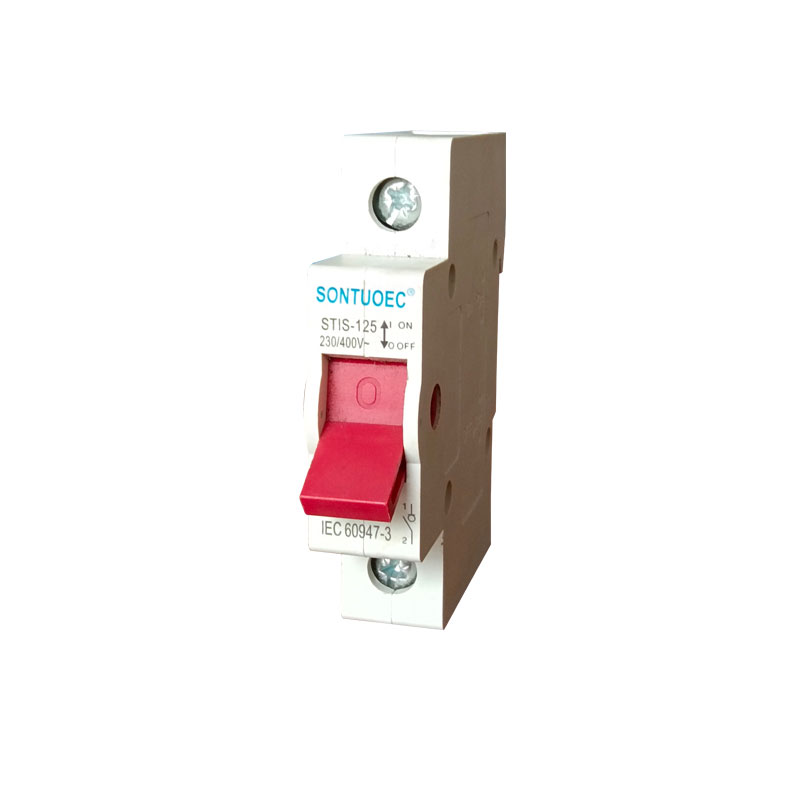

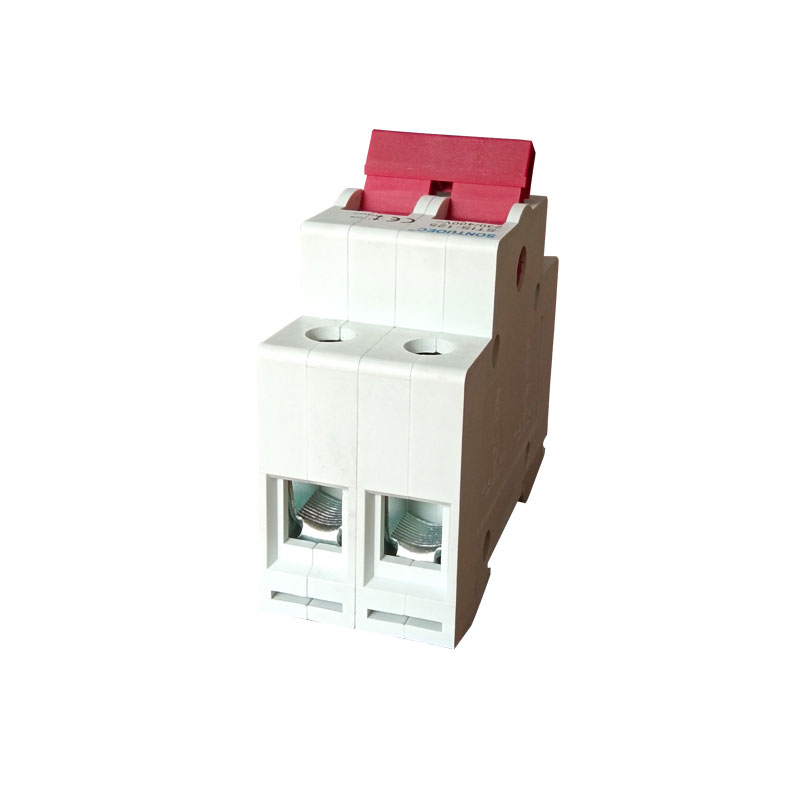

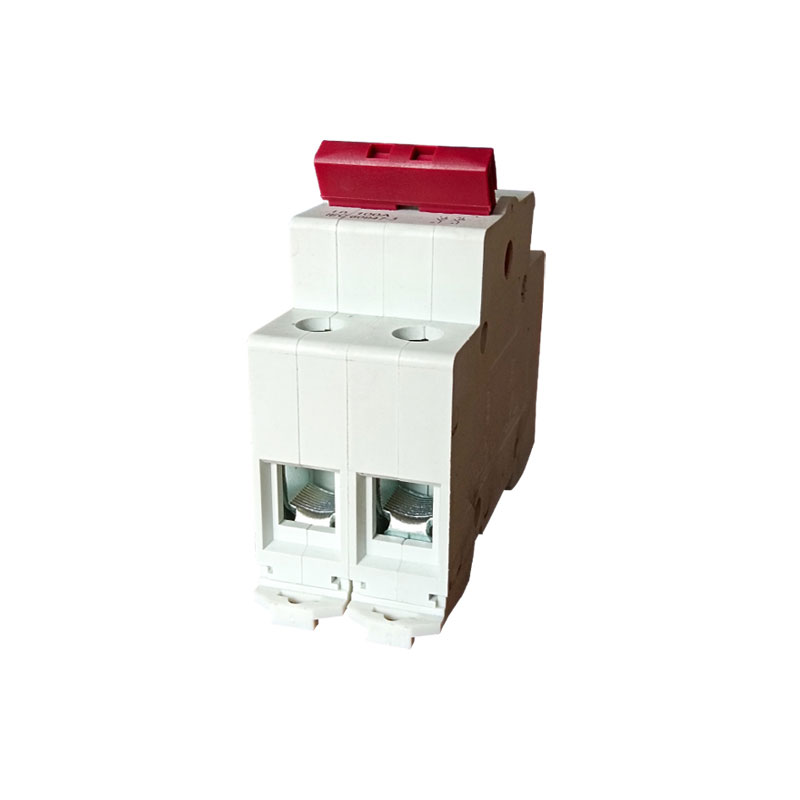

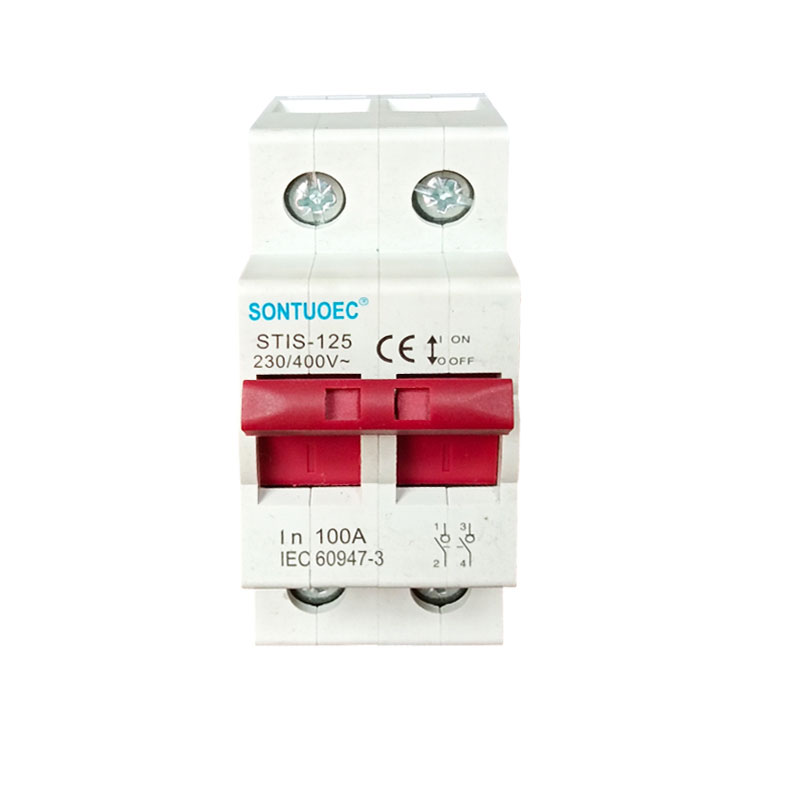

STIS-125 Isolatorschalter

Der STIS-125-Isolatorschalter sind speziell ausgelegte Schalter, die zur Isolierung, Schnitte oder Verbindungsschaltungen in elektrischen Systemen verwendet werden. Normalerweise hat es nicht die Fähigkeit, Lastströme zu brechen, sondern kann Schaltungen sicher dividieren und schließen, in denen keine Last oder nur sehr wenig Strom vorhanden ist. Die Hauptfunktion eines Unterbrechungsschalters besteht darin, einen sichtbaren Trennpunkt zu liefern, um sicherzustellen, dass auf elektrische Geräte beim Wartung oder der Überprüfung sicher vom Personal zugegriffen werden kann.

Modell:STIS-125

Anfrage absenden

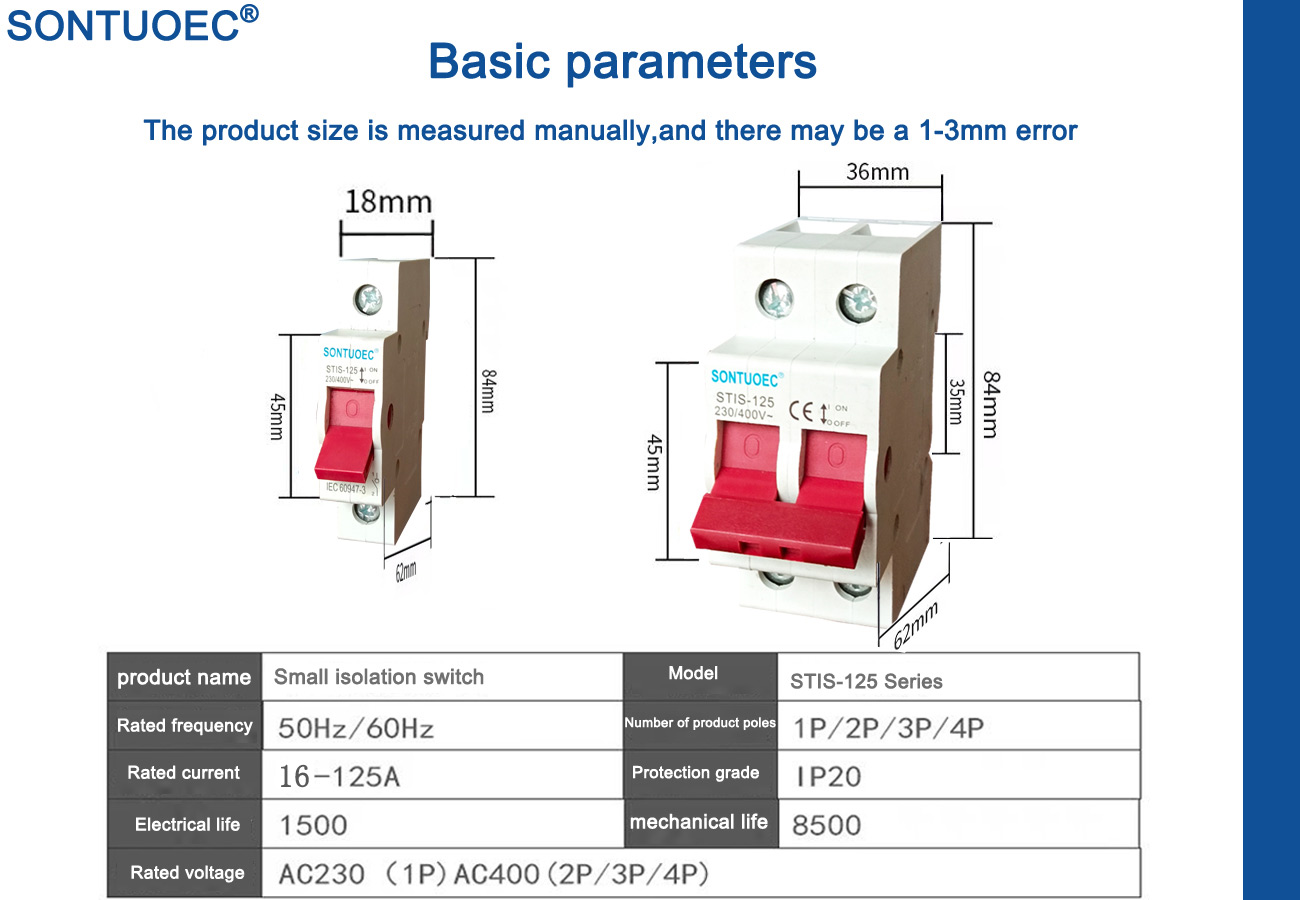

Produktbeschreibung

Produktname	STIS-125 Isolatorschalter
Pole	1p 2p 3p 4p
Bewertet Aktuell	16a, 20a, 25a, 40a, 63a, 80a, 100a, 125a
Bewertet Stromspannung	1p: AC230V 2p, 3p.4p: AC400v
Isolationsspannung Ui	690V
Bewertet Impulsspannung (1,2/50) UIMP standhalten	6KV
Kurz bewertet Schaltkreis stand den Strom ICW	12le/1s
Kurz bewertet ICM des Schaltungskapazität	20le/0,1s
Bewertung und Kapazität brechen	3ie, 1,05UE, cosφ = 0,8
Verwenden Sie Kategorie	AC-21b, AC-22a
Elektrisch Leben	1500
Mechanisch Leben	8500
Verschmutzung Grad	3
Lagerung Temperatur	-35ºC ~ +70ºC
Installation Höhe	<2000m
Maximal Kabelkapazität (NM²)	16 (20a ~ 63a) 50 (80a ~ 125a)
Maximal Drehmoment begrenzen	2.0 (20a ~ 63a) 3,5 (80a ~ 125a)

Struktur und Merkmale

1. Struktur:

STIS-125-Isolatorschalter sind in verschiedenen Konfigurationen erhältlich, enthalten jedoch normalerweise einen festen Kontakt und einen beweglichen Kontakt. Mit einem Betriebsmechanismus (z. B. Griff, Motor usw.) kann der Kontakt zum Öffnen oder Schließen einer Schaltung bewegt werden.

2. Features:

Hohe Isoliereigenschaften: Komponenten wie Kontakte, Isolatoren und Häuser von Trennschalter bestehen normalerweise aus hochisolierenden Materialien, um sicherzustellen, dass der Isolationswiderstand zwischen dem Schaltkreis und dem Boden im nicht verbundenen Zustand ausreichend hoch ist.

Offensichtlicher Trennungspunkt: Wenn sich der Isolatorschalter der STIS-125-Serie im getrennten Zustand befindet, ist die Lücke zwischen ihren Kontakten groß genug, um einen offensichtlichen Trennpunkt zu bieten, was es den Mitarbeitern leicht macht, den Zustand der Schaltung zu erkennen.

Einfacher Betrieb: Serienunterbrecher werden normalerweise mit einem leicht zu ermutigenden Mechanismus ausgelegt, mit dem das Personal die Schaltung problemlos öffnen oder schließen kann.

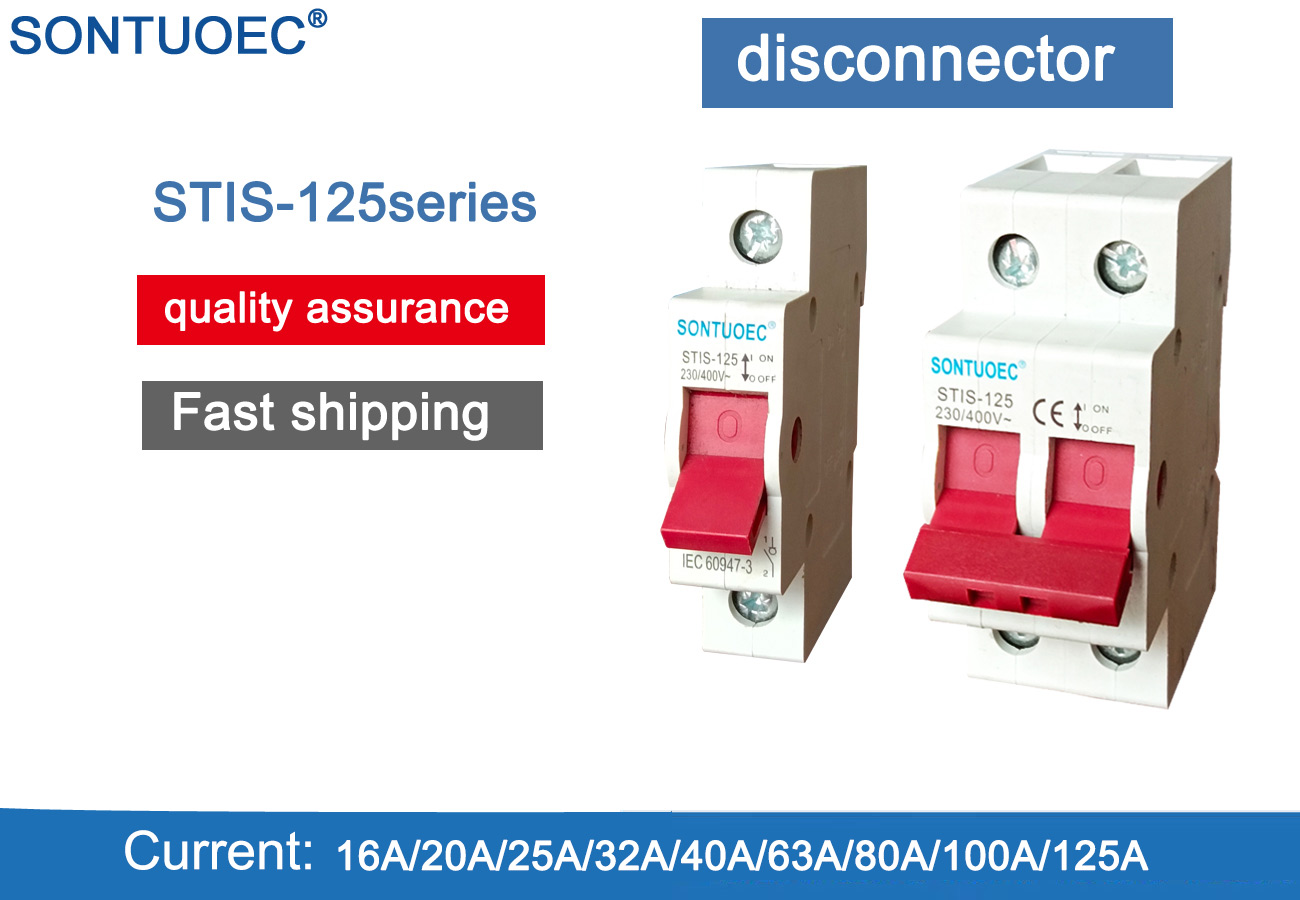

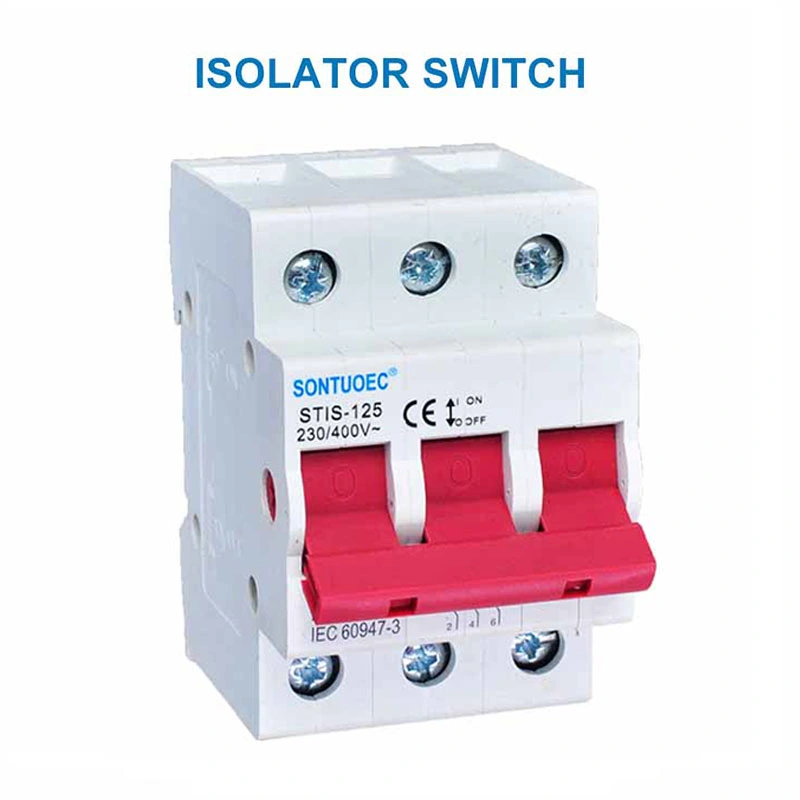

STIS-125 Isolator Switch

Anwendungsszenarien

Serienunterbrecher werden in verschiedenen elektrischen Systemen weit verbreitet, einschließlich, aber nicht beschränkt auf: Kraftsystem: In Kraftwerken, Umspannwerken und anderen Stromversorgungssystemen werden die Serien-Trennschriften verwendet, um Hochspannungsschaltungen zu isolieren, zu segmentieren oder zu verbinden. Industrielle Systeme: In den Fabriken, in den Bereichen Industrie-Systeme. Systeme, die Reihe der Trennschalter, werden normalerweise in der Verteilungsbox installiert, mit der die Ein-Aus der Schaltung gesteuert wird.

Vorsichtsmaßnahmen für Auswahl und Verwendung

1. Auswahl:

Bei der Auswahl eines Isolatorschalters der STIS-125-Serie müssen Sie die Nennspannung und den Nennstrom der Schaltung, die Verwendung der Nutzung (z. B. Innenräume, Außen-, Explosionssicher usw.) sowie die Betriebsart (z. B. manuell, motorisiert usw.) und andere Faktoren berücksichtigen.

2. Nutzungspräparaturen:

Stellen Sie vor dem Betrieb des Trennschalters sicher, dass die Schaltung getrennt oder in einem Zustand ohne Last ist.

Beachten Sie während des Betriebs die relevanten Vorschriften und Betriebsverfahren für elektrische Sicherheitsvorschriften.

Inspizieren und behalten Sie den Trennschalter regelmäßig auf, um den normalen Betrieb und die Sicherheit zu gewährleisten.
