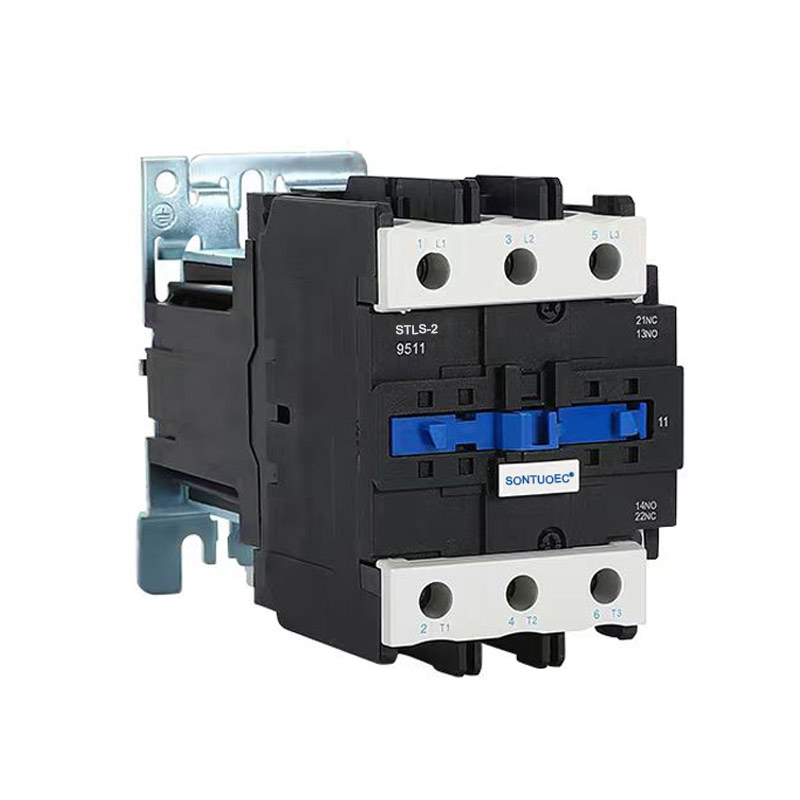

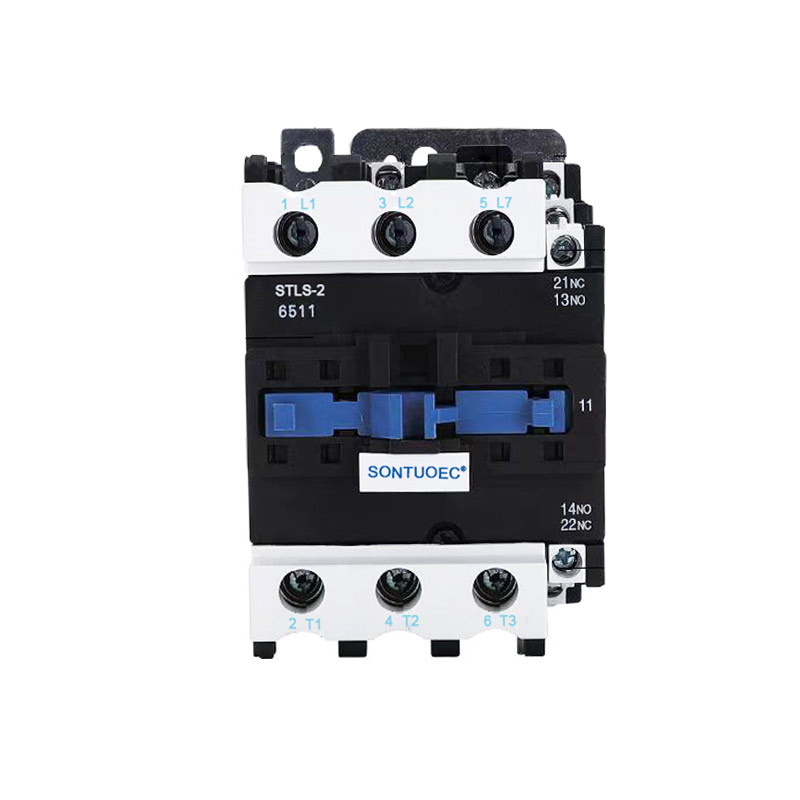

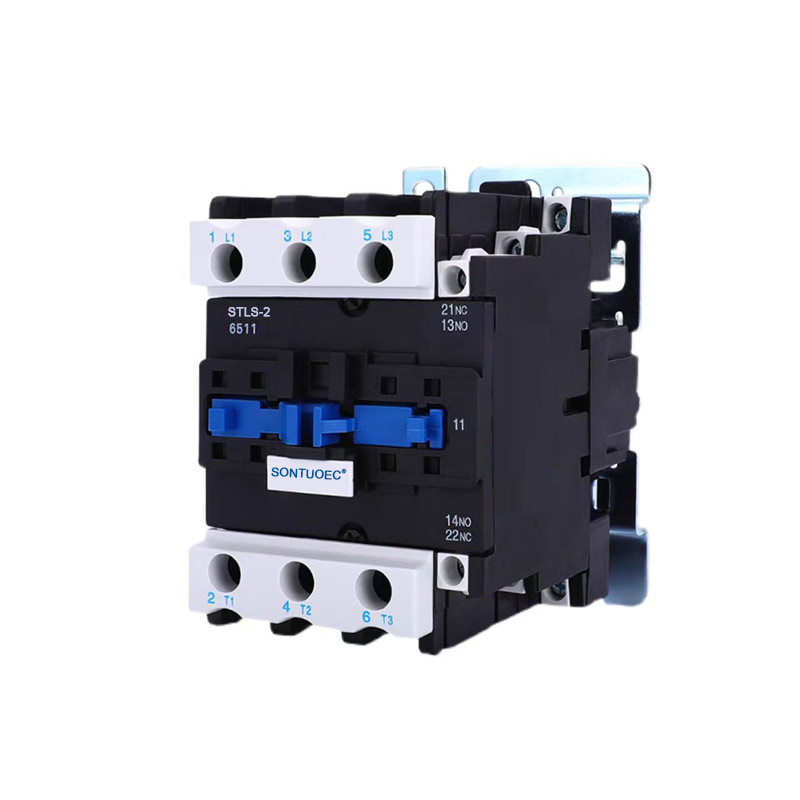

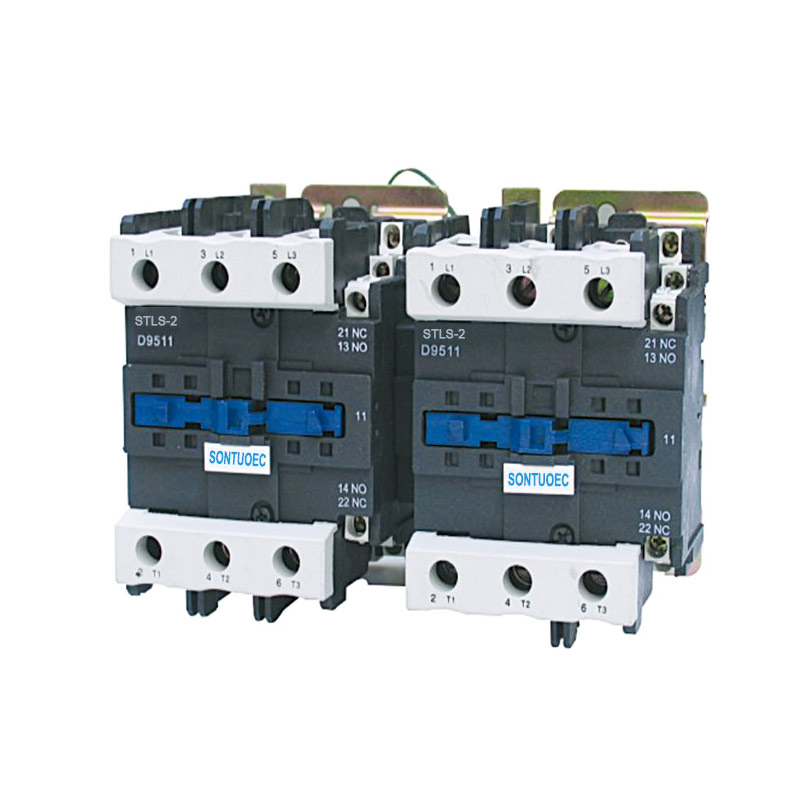

Mechanisches Verriegelungsschütz der Serie Stls-2(Cjx2).

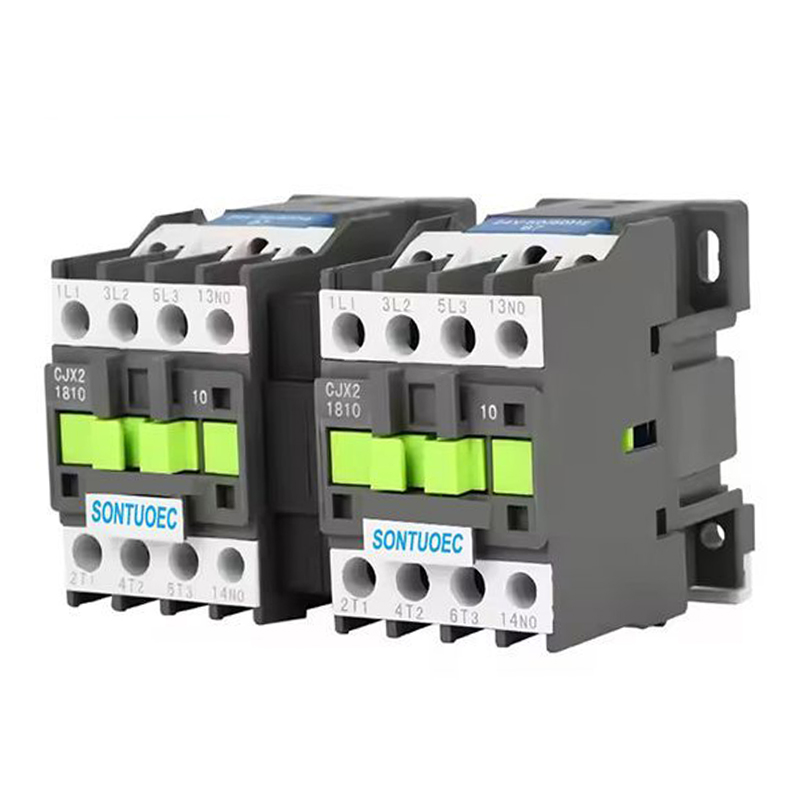

Das mechanische Verriegelungsschütz der Serie Stls-2(Cjx2) ist für den Einsatz in Stromkreisen bis zu einer Nennspannung von 660 V AC, 50 Hz und einem Strom von 620 A zur umwandelbaren Steuerung des Motors geeignet. Diese mechanische Verriegelung gewährleistet die Kontaktumschaltung der beiden umschaltbaren Schütze. Es entspricht den Normen IEC60947-4-1.

Modell:STLS-2(CJX2)

Anfrage absenden

Produktbeschreibung

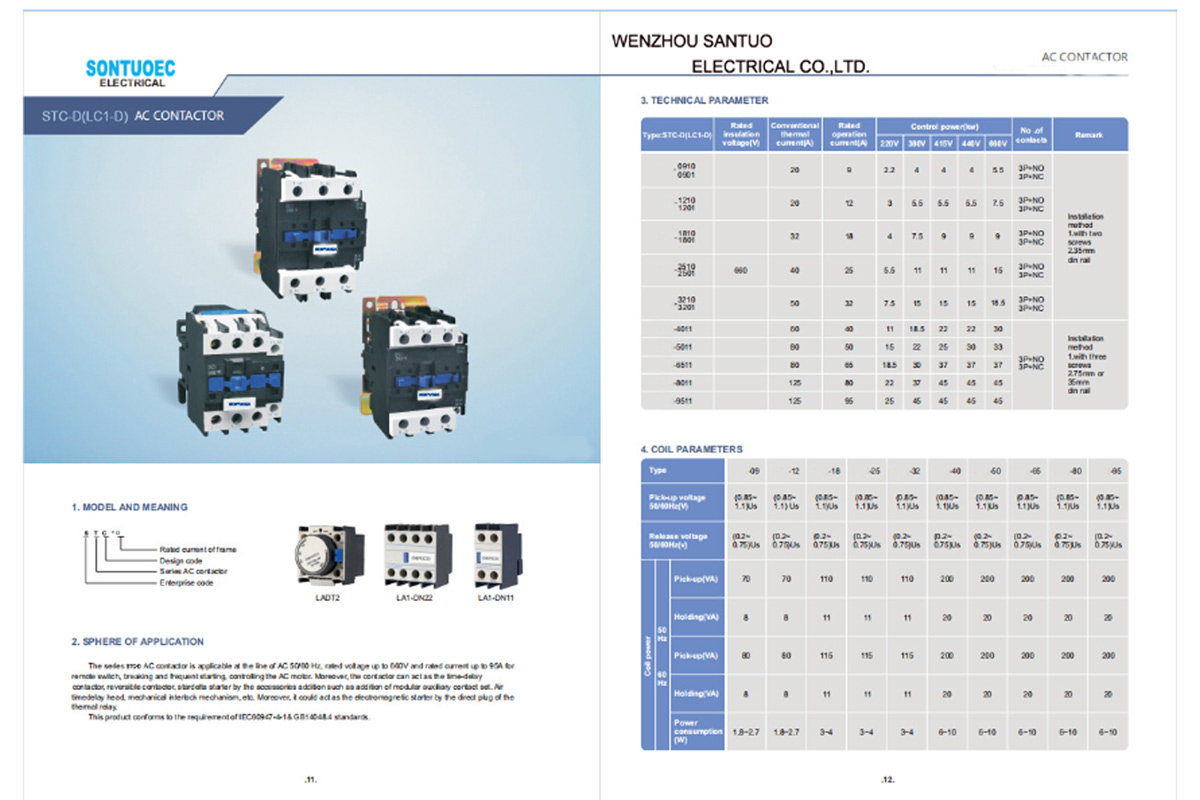

Typ		STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2
		9	12	18	25	32	40	50	63	80	95
									60
Bemessungsisolationsspannung		660	660	660	660	660	660	660	660	660	660
konventionell thermisch		20	24	32	40	50	60	75	80	110	125
aktuell		20	24	32	40	50	60	75	80	110	125
Als betriebsbereit eingestuft		9	12	16	25	32	40	50	63	80	95
aktuell		9	12	16	25	32	40	50	63	80	95
kontrolliert	220V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
Leistung (kW)	380V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	35	37	45	45
	440V	4	5.5	9	11	15	22	30	37	45	45
	660V	5.5	7.5	10	15	18.5	30	33	37	45	45

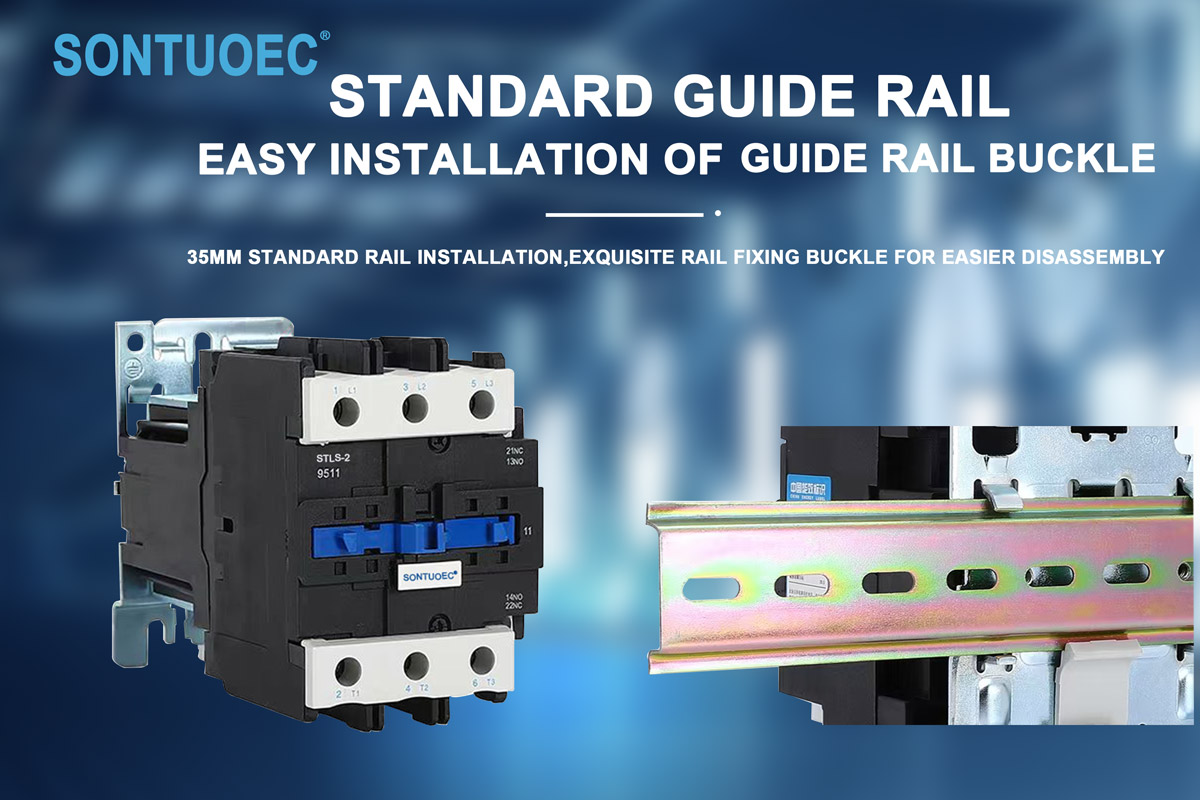

Notiz		Die Installation des					Die Installation des
		Für Relais können zwei Schrauben verwendet werden					relais können drei
		und verwende auch das 35mm					Schrauben und verwenden Sie auch die
		Montageschiene					75-mm- oder 35-mm-Installation
							Schiene

Struktur und Eigenschaften

Struktur:

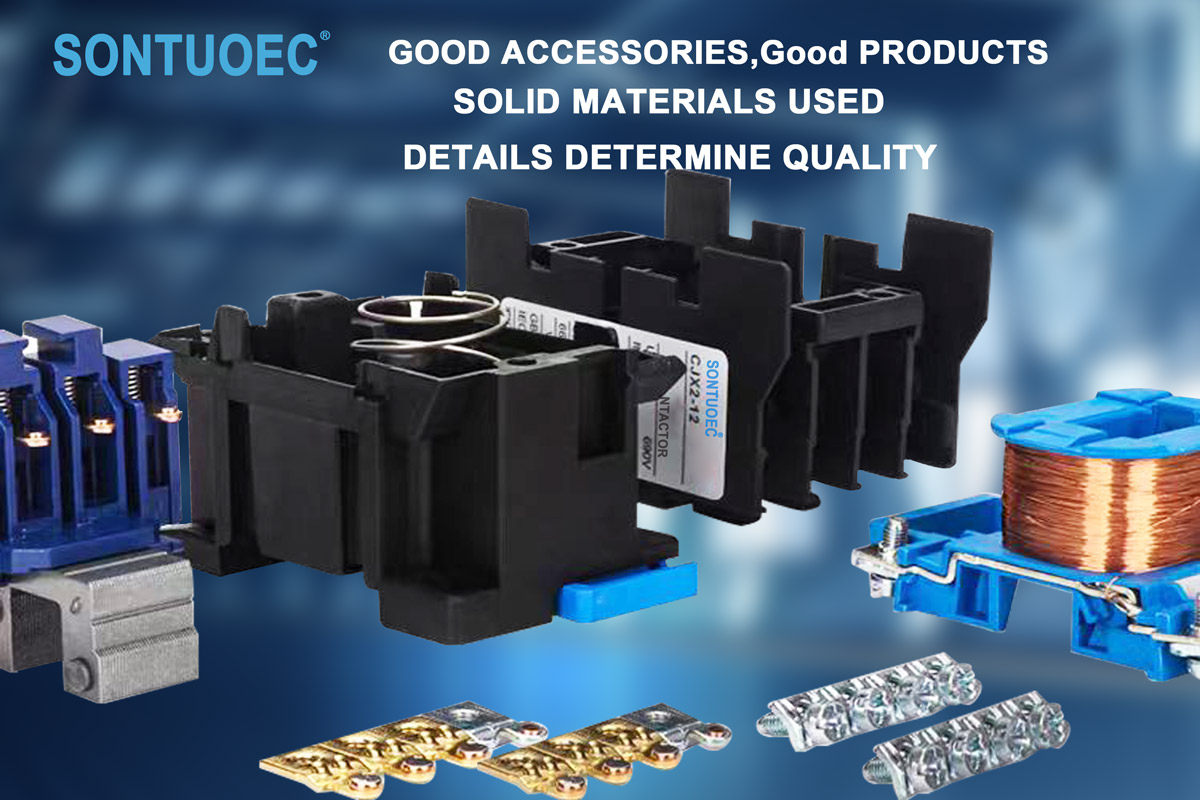

3P-Wechselstromschütze bestehen normalerweise aus einem elektromagnetischen System (einschließlich Spule, Kern usw.), einem Kontaktsystem (einschließlich Hauptkontakt und Hilfskontakt), einer Lichtbogenlöschvorrichtung und einem Gehäuse sowie anderen Teilen. Dabei dient der Hauptkontakt zur Übertragung hoher Ströme und der Hilfskontakt zur Übertragung und Rückmeldung von Steuersignalen.

Merkmale:

Mit drei unabhängigen Kontakten kann es gleichzeitig dreiphasigen Strom und eine Nulllinie steuern.

Das Kontaktsystem besteht aus hochwertigen Materialien mit guter Leitfähigkeit und Verschleißfestigkeit.

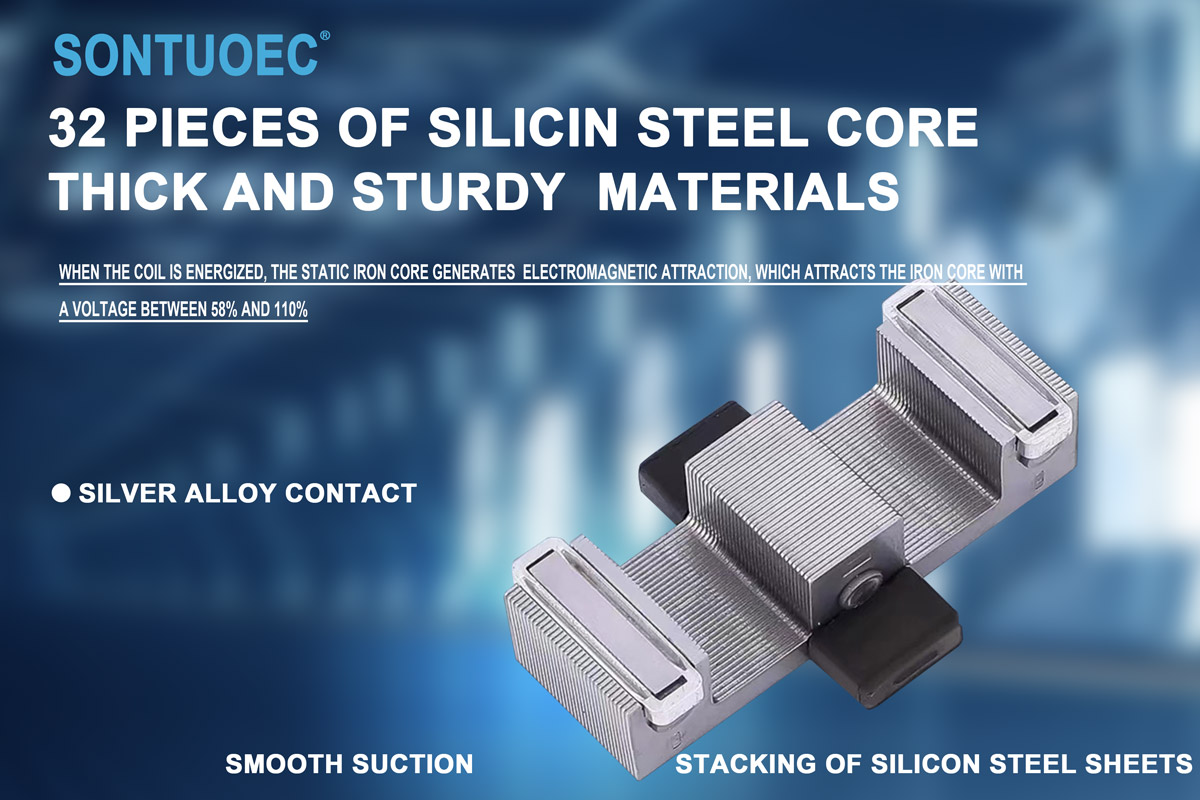

Das elektromagnetische System verfügt über eine ausreichende Saugkraft, um die Kontakte zuverlässig zu schließen und zu lösen.

Die Lichtbogenlöschvorrichtung kann den beim Trennen der Kontakte erzeugten Lichtbogen wirksam löschen und so die Kontakte vor Beschädigung schützen.

Das mechanische Verriegelungsschütz der Serie Stls-2 (Cjx2) eignet sich für die Verwendung in Stromkreisen mit einer Nennspannung von bis zu 660 V AC, 50 Hz oder 60 Hz und einem Nennstrom von bis zu 95 A zum Ein- und Ausschalten sowie zum häufigen Starten und Steuern des Wechselstrommotors. In Kombination mit dem Hilfskontaktblock, der Zeitverzögerung, der Maschinenverriegelung usw. wird es zum Verzögerungsschütz, mechanischen Verriegelungsschütz und Stern-Dreieck-Starter. Mit dem Thermorelais wird es zum elektromagnetischen Anlasser kombiniert. Das Schütz wird gemäß IEC 60947-1 hergestellt.

Funktionsprinzip

Wenn die Spule des 3P-Wechselstromschützes erregt wird, erzeugt der Eisenkern Magnetismus und zieht das Kontaktsystem zum Schließen an, wodurch die dreiphasige Stromversorgung und ein Nullleiter verbunden werden. Wenn die Spule stromlos ist, verliert der Kern seinen Magnetismus und das Kontaktsystem trennt sich unter der Wirkung einer Feder, wodurch die dreiphasige Stromversorgung von der Nulllinie getrennt wird. Auf diese Weise kann der 3P AC-Schütz eine Fernsteuerung elektrischer Lasten realisieren.

Anwendungsszenarien

3P AC-Schütze werden häufig in verschiedenen Stromversorgungssystemen verwendet, die gleichzeitig dreiphasige Stromversorgung und eine Nullleitung steuern müssen, wie zum Beispiel:

Bereich der industriellen Automatisierung: Wird zur Steuerung des Motorstarts, -stopps und -umkehrvorgangs verwendet.

Stromversorgungssystem: Wird zur Fernsteuerung und zum Schutz des Stromversorgungssystems verwendet.

Gebäudeautomation: Wird zur Steuerung des Starts und Stopps von Beleuchtung, Klimaanlage und anderen Geräten verwendet.
