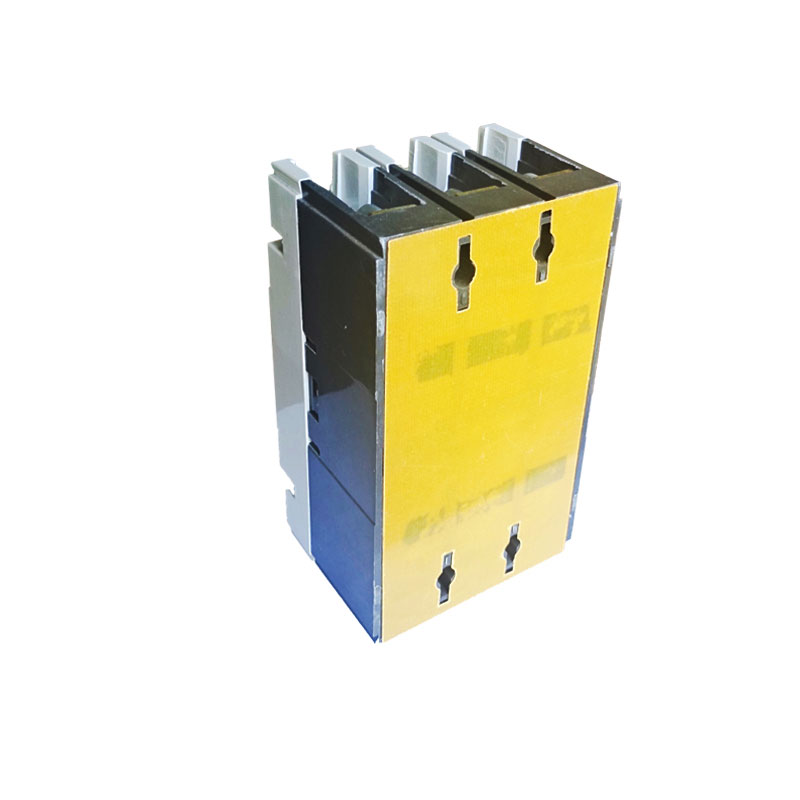

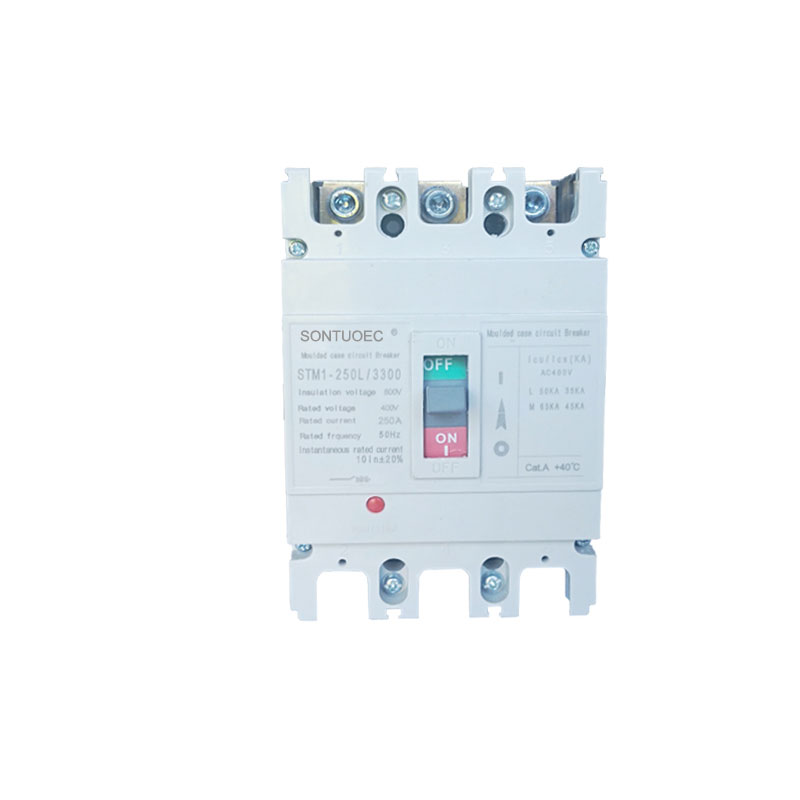

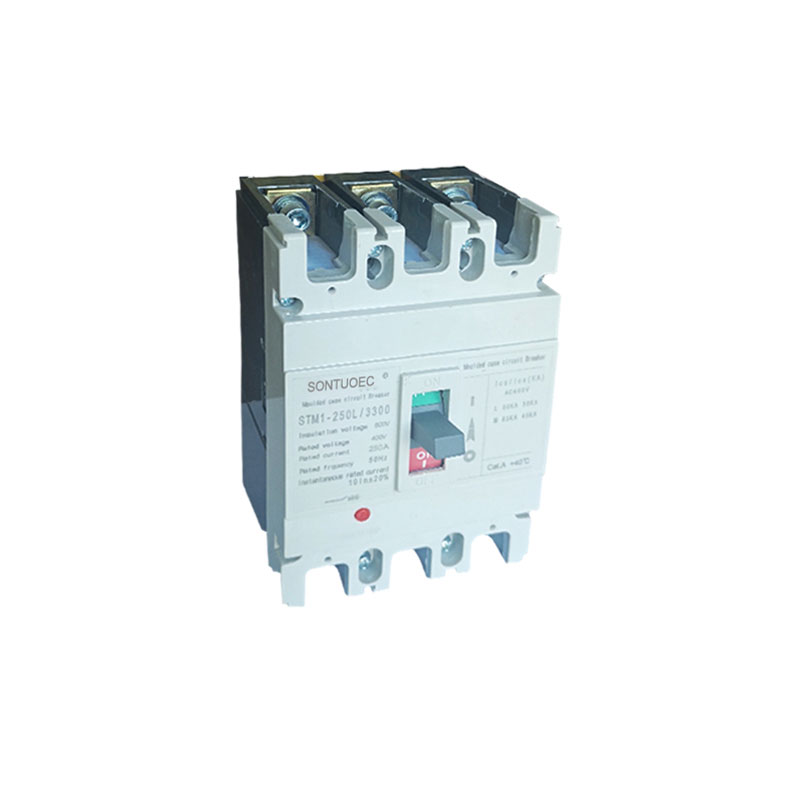

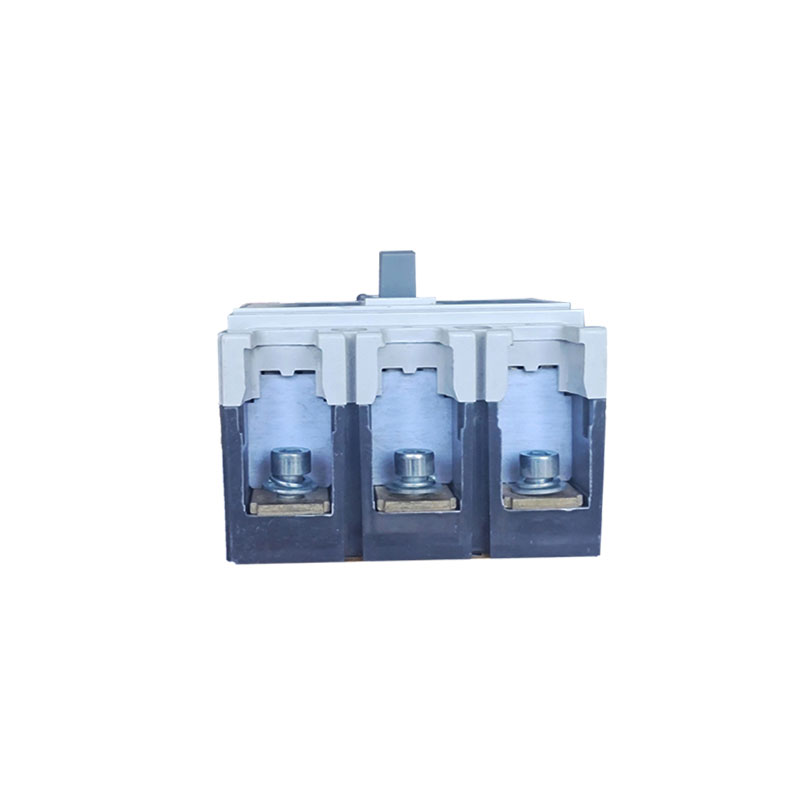

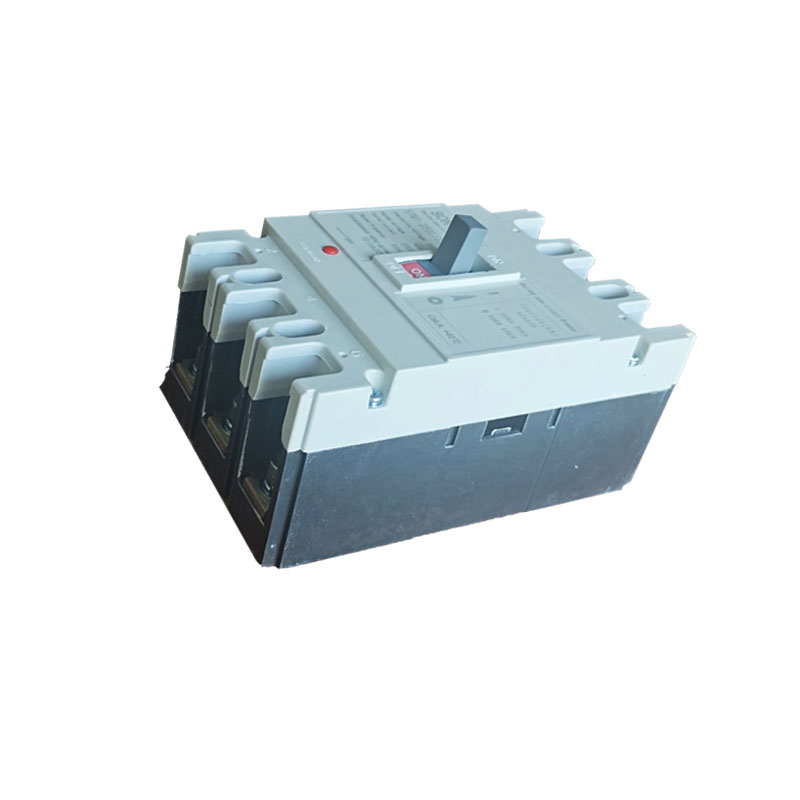

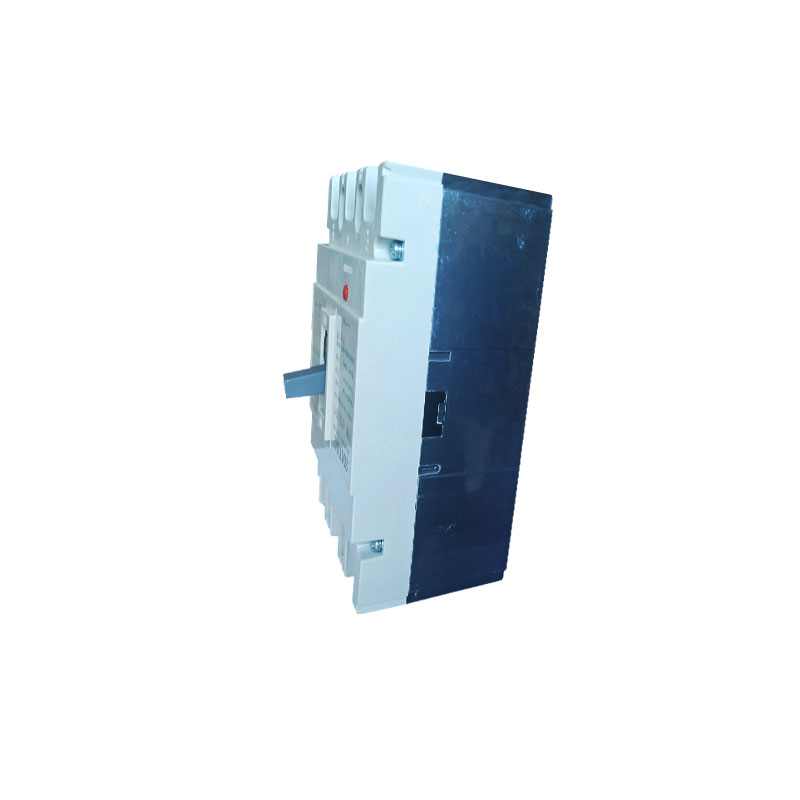

STM1 geformte Case Circuit Breakers

STM1 geformtes Fallschalter, MCCB, der vollständige Name ist geformter Fallschalter. Es handelt sich um eine elektrische Sicherheitsvorrichtung mit Überlast-, Kurzschluss- und Unterspannungsschutz, die in Stromverteilungssystemen in Industrie-, Gewerbe- und Wohngebieten weit verbreitet ist. Durch das Verständnis seines Arbeitsprinzips, der Merkmale, der Anwendungsszenarien sowie der Auswahl- und Installationsmethoden können Sie STM1 -geformte Fallschalter besser verwenden und aufrechterhalten, um den sicheren Betrieb elektrischer Systeme sicherzustellen.

Modell:STM1-250

Anfrage absenden

Produktbeschreibung

Spezifikationen

Typ	Rahmenstrom (LNM)	Bewertungsstrom (a)	Bewertungsspannung (V)	Bewertungsdämmspannung	Bewertungsbeschränkende Kurzschlussbrechenteinheit Ka 400V	Bewertete Opearating Short-Circuit Breaker-Fähigkeit Ka 400V	Umrissabmessungen			Montage Abmessungen

							L	W 3p/4p	H	A	B	4-φd
STM1-63 l	63	(6), 10,16,20,25,32, 40,50,63	AC 400V	500V	25	18	135	78	73.5	25	117	Φ3.5
STM1-63 m					50	35	135	78/103	81.5
STM1-100L	100	(10), 16,20,25,32,40, 50,63,80,100	AC 400V	500V	35	35	150	92	68	30	129	Φ4.5
STM1-100m					50	50	150	92/122	86
STM1-100 h					85	85
STM1-160 L.	160	100.125.140.160	AC 400V	690V	35	35	165	107	86	35	126	Φ4.5
STM1-160m					50	50	165	107/142	103
STM1-160H					85	85
STM1-225L	225	100.125.140.160.180, 200.225	AC 400V	690V	35	22	165	107	86	35	126	Φ4.5
STM1-225m					50	35	165	107/142	103
STM1-225H					85	50
STM1-400L	400	225,250,315.350, 400	AC 400V	690V	42	35	257	150/198	105	44	194	Φ7
STM1-400m					65	50	257	150/198	105	44	194	Φ7
STM1-400H					100	65
STM1-630L	630	400.500.630	AC 400V	690V	42	35	270	182/240	110	58	200	Φ7
STM1-630m					65	50	270	182	110	58	200	Φ7
STM1-630H					100	65
STM1-800m	800	630.700.800	AC 400V	690V	75	50	275	210	103	70	243	Φ7
STM1-800H					100	65

Hauptfunktionen von STM1 geformten Fallschalter

Überlastschutz: Wenn der Strom in der Schaltung den Nennwert der STM1 -geformten Fallschalter überschreitet, wird die Schaltung innerhalb eines festgelegten Zeitraums automatisch abgeschnitten, um zu verhindern, dass die Schaltung und die Ausrüstung eine Überhitzung durchführen, wodurch Feuer und Beschädigungen vermieden werden.

Kurzschlussschutz: Wenn ein Kurzschluss in einem Schaltkreis auftritt, schneidet die STM1 -Schaltkreisschalter den Stromkreis schnell ab, um zu verhindern, dass der Kurzschlussstrom schwerwiegende Schäden an Schaltkreis und Ausrüstung verursacht.

Unterspannungsschutz (einige stm1 geformte Fallschalter haben diese Funktion): Wenn die Stromversorgungsspannung auf ein bestimmtes Niveau reduziert wird, schneiden die STM1 -Schaltkreisschalter die Schaltung ab, um zu verhindern, dass die Geräte aufgrund des Betriebs unter niedriger Spannung beschädigt oder fehlfestig werden.

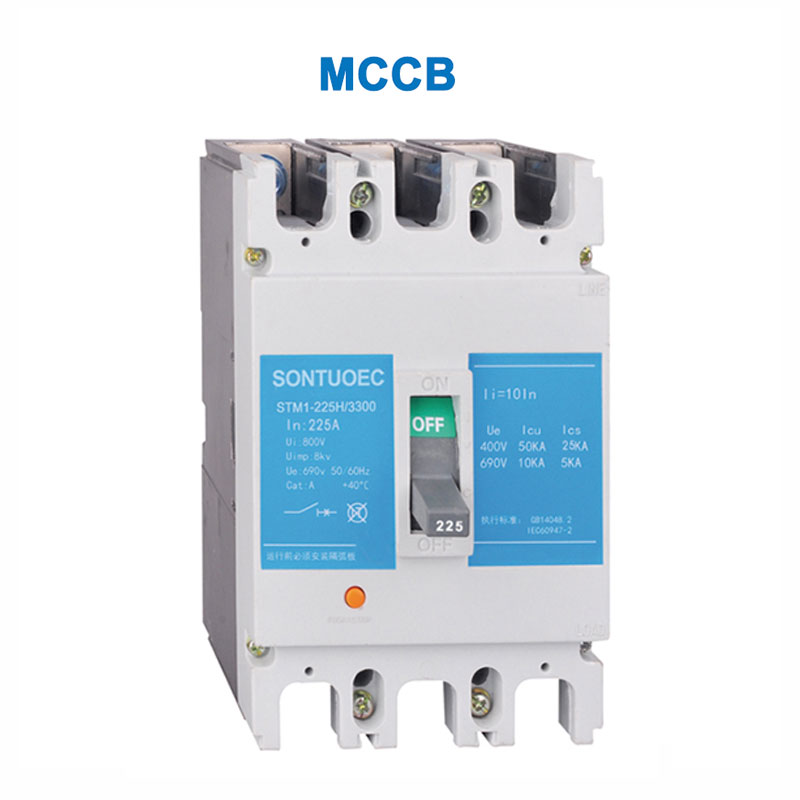

STM1 Molded Case Circuit Breakers

Betriebsprinzip der STM1 geformten Fallschalter

Die STM1 -geformten Fallschalter enthält einen internen thermischen magnetischen oder elektronischen Auslöserdetektor, um Strom und Spannungsänderungen in der Schaltung zu erfassen. Wenn der Strom oder die Spannung abnormal ist, löst der Stürmer den Auslöser des Stolpermechanismus der STM1 -geformten Fallschalter aus, wodurch er den Stromkreis schnell abschneidet.

1. Thermales Magnettriper: Es wird die Wärme verwendet, die erzeugt wird, wenn der Strom durch einen Leiter führt, um eine Reise auszulösen. Wenn der Strom zu hoch ist, erwärmt sich der Leiter, wodurch sich der Bimetal im thermischen magnetischen Stürmer bieg, wodurch der Auslösermechanismus ausgelöst wird.

2. Elektronischer Stürmer: Er wird elektronische Komponenten verwendet, um Änderungen des Stroms und der Spannung zu erkennen und die Wirkung des Auslösermechanismus zu steuern. Wenn eine Anomalie festgestellt wird, sendet der elektronische Stürmer ein Signal an den Auslösermechanismus, um die Schaltung abzuschneiden.

Merkmale von STM1 geformten Fallschalter

Hohe Bruchkapazität: STM1-geformte Fallschalter haben eine hohe Kapazität von kurzer Kreislauf, was den Stromkreis beim Auftreten eines Kurzschlusses schnell abschneiden und die Sicherheit der Schaltung und der Ausrüstung schützt.

Mehrere Schutzfunktionen: Zusätzlich zu den grundlegenden Überlast- und Kurzschluss-Schutzfunktionen haben einige STM1-Schaltkreisschalter auch zusätzliche Funktionen wie Unterspannungsschutz und Bodenfehlerschutz.

Einfach zu installieren und zu warten: STM1 -geformte Fallschalter übernehmen normalerweise modularisiertes Design, das einfach zu installieren und zu warten ist und für verschiedene Stromverteilungssysteme geeignet ist.

Hohe Zuverlässigkeit: STM1 -geformte Fallschalter wurden streng getestet und zertifiziert, um eine hohe Zuverlässigkeit und Stabilität zu haben, um den sicheren Betrieb von elektrischen Systemen sicherzustellen.

Anwendungsszenarien von STM1 geformten Case Circuit Breakern

STM1 geformte Fallschalter werden in Stromverteilungssystemen im Industrie-, Gewerbe- und Wohnsektor als Hauptschalter oder Zweigschalter einer Schaltung häufig eingesetzt. Sie werden normalerweise in Verteilungskästen, Verteilungsschränken oder Schaltschränken installiert, um Schaltungen und Geräte vor Schäden zu schützen, die durch abnormale Ströme und Spannungen verursacht werden.
