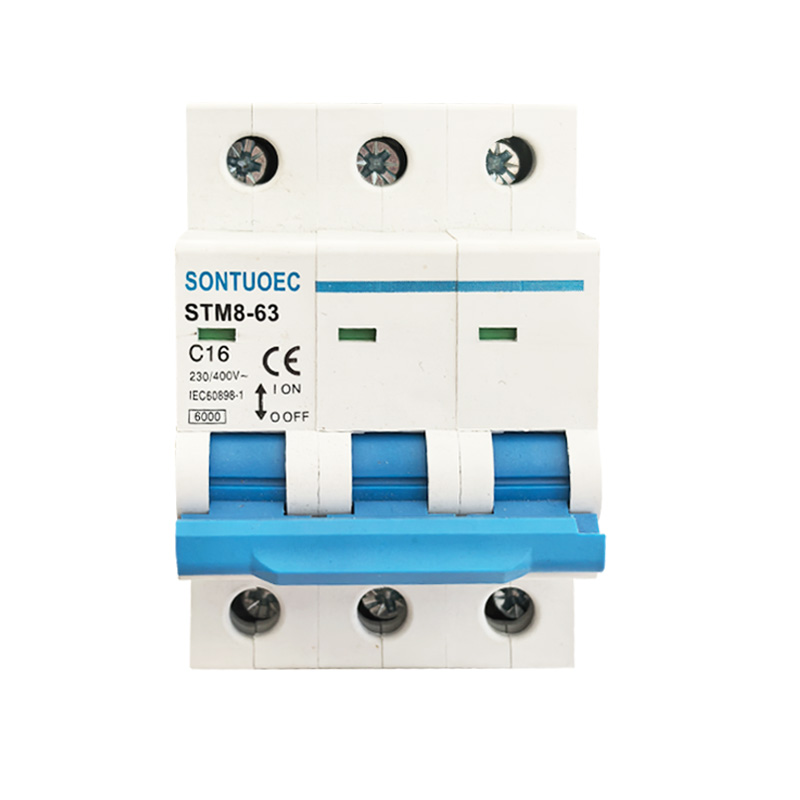

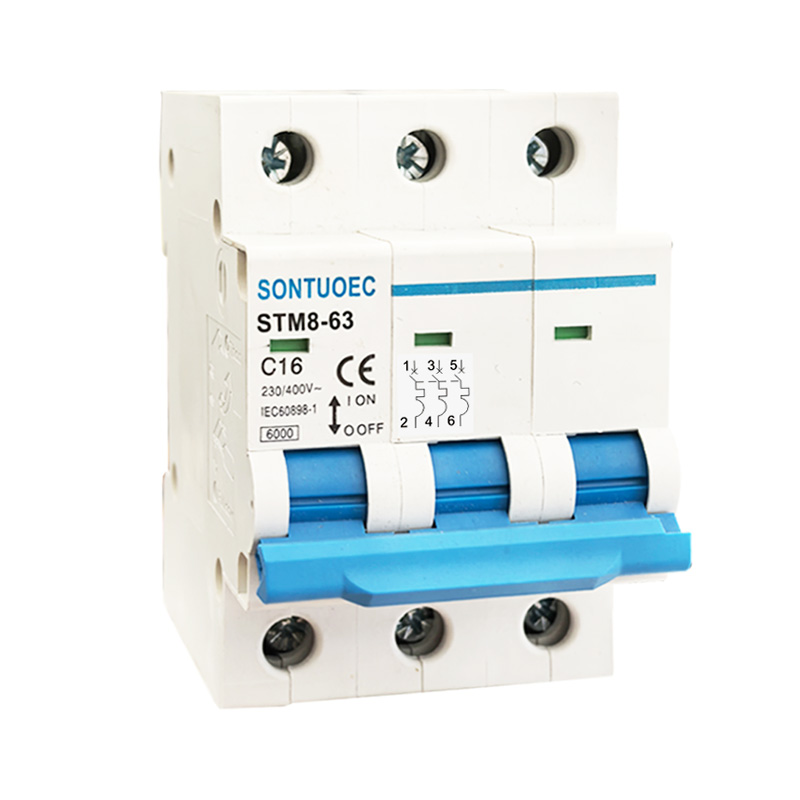

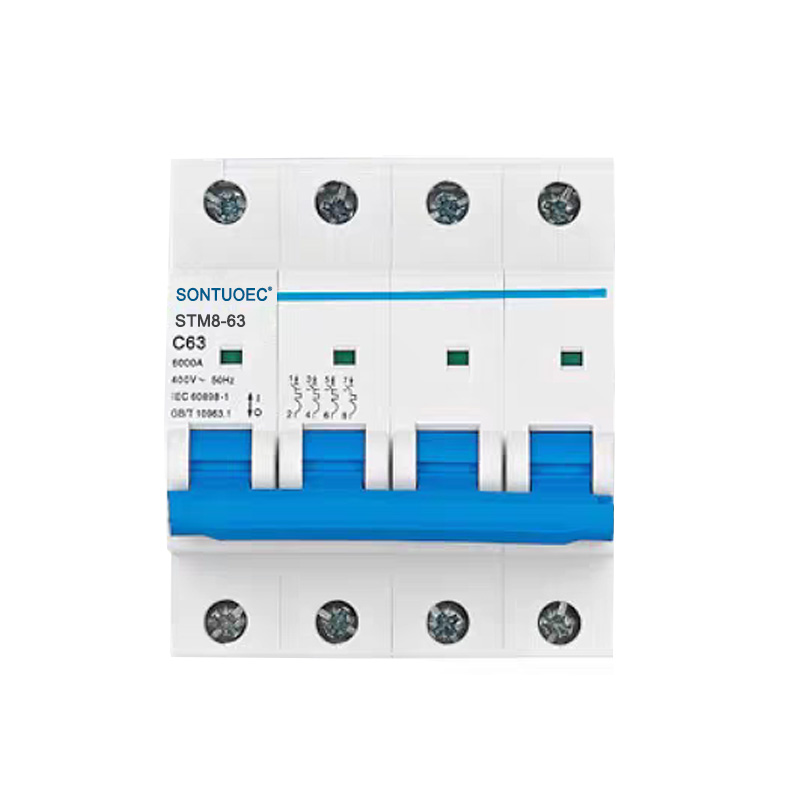

STM8-63 Miniatur-Leistungsschalter 6KA 1p 2p 3p 4p 16a 230/400V

Sontuoec ist einer der chinesischen Lieferanten/Hersteller, die auf die Herstellung verschiedener kleiner elektrischer Geräte STM8-63 Miniatur-Leistungsschalter 6Ka 1p 3p 3p 4p 16a 230/400V spezialisiert sind. Es ist zum Stromversorgungssystem von AC 50/60 Hz geeignet, eine Nennspannung von 230/400 V und einen Nennstrom von bis zu 63A. Es wird hauptsächlich im Bürogebäude, in der Wohnung, für die Beleuchtung, die Leistungsverteilung und den Überlastung und den Kurzschlussschutz von Geräten angewendet. Normalerweise kann es auch als nicht häufiger Übertragung des Stromversorgungssystems verwendet werden. Es entspricht den Standards IEC60898-1.

Modell:STM8-63

Anfrage absenden

Produktbeschreibung

Spezifikationen:

	Standard		IEC/EN 60898-1
Elektrische Merkmale	Bewertet Strom in	A	1,2,4,6,10,16,20,25,32,40,50,63
	Stangen	P	1,2,3,4
	Nennspannung ue	V	AC 230, 400
	Isolationsspannung UI	V	500
	Bewertungsfrequenz	Hz	50/60
	Bewertungskapazität	A	3000, 4500, 6000
	Bewertungsspannung (1,2/50) UIMP standhalten	V	4000
	Dielektrische Testspannung bei Ind.Freq.FOR 1 min	KV	2
	Verschmutzungsabschluss		2
	Thermo-magnetische Freisetzungsmerkmal		B, c, d
Mechanische Merkmale	Elektrisch Leben	t	4000
	Mechanisches Leben	t	10000
	Schutzabschluss		IP20
	Referenztemperatur für die Einstellung	ºC	30
	des thermischen Elements	ºC	30
	Umgebungstemperatur	ºC	-5 ~+40 (Spezial Beantragung Bitte beziehen Sie sich auf
	(mit dem täglichen Durchschnitt ≤35 ° C)	ºC	Temperatur Kompensationskorrektur)
	Lagertemperatur	ºC	-25 ~+70
Installation	Terminal Verbindungsart		Kabel/Pin-Typ CUSBAR
	Anschlussgröße oben/unten für Kabel	mm²	25
	Anschlussgröße oben/unten für Kabel	Awg	18. März
	Therminalgröße oben/unten für CUSBAR	mm²	25
	Therminalgröße oben/unten für CUSBAR	Awg	18. März
	Drehmoment anziehen	N^*m	2
	Drehmoment anziehen	In-lbs	18

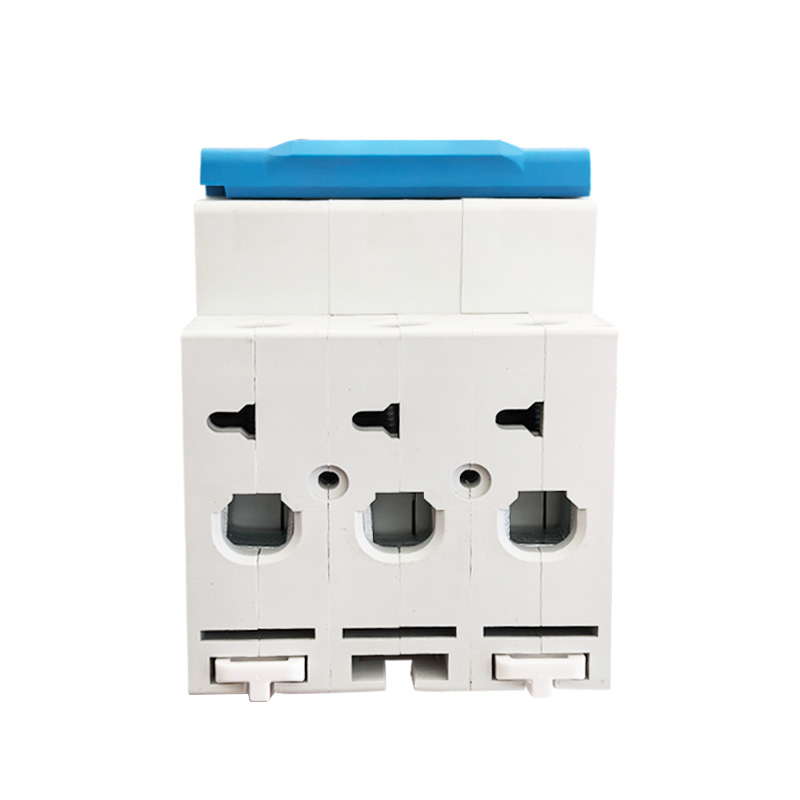

	Montage		An DIN Rail EN 60715 (35 mm) mittels schnelles Clip -Gerät
	Verbindung		Aus ober und unten

Hauptfunktionen von STB1-63 Miniatur-Leistungsschalter

1. Overload-Schutz: Wenn der Strom in der Schaltung den Nennwert des MCB überschreitet, wird der STM8-63 Miniatur-Leistungsschalter 6KA 1p 2p 3p 4p 16a 230/400V die Schaltung innerhalb eines festgelegten Zeitraums automatisch abschneiden, um zu verhindern, dass die Schaltung und die Ausrüstung von Überhälzung vorliegt.

2. Short-Circuit-Schutz: Wenn in der Schaltung ein Kurzschluss auftritt, schneiden die STB1-63-Miniaturschalter den Stromkreis sofort ab, um zu verhindern, dass der Kurzschlussstrom die Schaltung und Ausrüstung schädigt.

3. LEAKAGE-Schutz (einige MCBs haben diese Funktion): Für MCBs mit Leckageschutz, wenn in der Schaltung Leckagen vorliegt, schnitt der STB1-63 Miniatur-Leistungsschalter schnell die Schaltung ab, um die persönliche Sicherheit zu schützen.

Operationsgrundsatz von MCBs

MCBs enthalten normalerweise einen thermischen magnetischen oder elektronischen Reisedetektor im Inneren, der verwendet wird, um Änderungen des Stroms in der Schaltung zu erkennen. Wenn der Strom abnormal ist, löst der Stürmer den Auslöser des MCB aus und führt dazu, dass der STB1-63 Miniatur-Schaltkreis Breakerto den Stromkreis schnell abschneidet.

1. Thermischer magnetischer Stürmer: Es wird die Wärme verwendet, die erzeugt wird, wenn der Strom den Leiter durchläuft, um die Auslösen auszulösen. Wenn der Strom zu groß ist, erwärmt sich der Leiter, wodurch sich der Bimetal im thermischen magnetischen Stürmer bieg, wodurch der Auslösermechanismus ausgelöst wird.

2. Elektronischer Stürmer: Er nutzt elektronische Komponenten, um Stromänderungen zu erkennen und die Wirkung des Auslösermechanismus zu steuern. Wenn ein abnormaler Strom erkannt wird, sendet der elektronische Stürmer ein Signal an den Auslöser, um die Schaltung abzuschneiden.

Anwendungsszenarien von MCB

MCBs werden in elektrischen Systemen in Wohn-, Gewerbe- und Industriegebieten häufig eingesetzt, um Schaltkreise und Geräte vor Schäden zu schützen, die durch abnormale Strömungen verursacht werden. Sie werden normalerweise in Verteilungskästen, Schalter oder Schaltschränken installiert und als Hauptschalter oder Zweigschalter einer Schaltung verwendet.

Auswahl und Installation von MCBs

1. Auswahl: Bei der Auswahl von MCBs müssen Sie Faktoren wie den Nennstrom des Schaltkreises, die Spannungsniveau, die Schutzeigenschaften und die Frage, ob der Leckageschutz erforderlich ist, berücksichtigen. Es ist auch wichtig sicherzustellen, dass die ausgewählten STB1-63-Miniatur-Leistungsschalter mit lokalen elektrischen Sicherheitsstandards und -vorschriften.

2. Installation: Der STM8-63 Miniatur-Leistungsschalter 6KA 1p 2p 3p 4p 16a 230/400V sollte in einer trockenen, beatmeten Umgebung, die frei von korrosiven Gasen sind, installiert werden und sorgen dafür, dass er korrekt und sicher verdrahtet ist. Während der Installation sollten relevante elektrische Sicherheitsvorschriften und Betriebsverfahren beobachtet werden.
