STN3 -Formrissschalter vom Typ STN3

Der STN3 -Formschalter vom Typ STN3 ist eine zuverlässige und erweiterte Lösung für den elektrischen Schutz in verschiedenen Anwendungen. Sein kompaktes Design, umfassende Schutzmerkmale und Kommunikationsmöglichkeiten machen es zu einer idealen Wahl für moderne elektrische Systeme.

Modell:STN3

Anfrage absenden

Produktbeschreibung

Spezifikationen	STN3 100				STN3 160				STN3 250				STN3 400				STN3 630
Rahmenstrom (a)	100				160				250				400				630
Anzahl der Stangen	3		4		3		4		3		4		3		4		3		4
Ultimate Breaking -Kapazität (ICU, KA)	F	N		H	F	N		H	F	N		H	F	N		H	F	N		H
AC220 / 240 V (von)	85	90		100	85	90		100	85	90		100	40	85		100	40	85		100
AC380/415V (KA)	36	50		70	36	50		70	36	50		70	36	50		70	36	50		70
Bewertungsdämmspannung	AC800V
Bewertungsspannung	AC690V
Bewertungsstrom, thermisches Auslösen, TMD, a	63, 80, 100				80, 100, 125, 160				125, 160, 200, 250				-				-
Bewertungsstrom, elektronisches Auslösen, Mikrofon, a	40, 100				40, 100, 160				100, 160, 250				250,				250, 400,
													400				630
Auxiliary, Alert, Fehlerzubehör	Oder/sd/sde/sdx
Shunt & unter Spannungsspule	Mx/mn
Mechanisches Leben	50000				40000				20000				15000				15000
Elektrisches Leben	30000				20000				10000				6000				4000

Modell Nr.	Stn3
STANDARD:	IEC 60947-2
Bogen-Extingusis-Medium	Luft
Struktur	McCB
Typ	Moulede Case Circuit Breaker
Zertifizierung	Ce
Genehmigungen	CE, ISO9001
Lieferzeit	Innerhalb von 20 Tagen
Spezifikation	63a-630a
Herkunft	Wenzhou Zhanjiang
Produktionskapazität	2000 Pieces/Woche
Geschwindigkeit	Normaltyp -Leistungsschalter
Installation	Behoben
Polennummer	3p 4p
Funktion	Herkömmlicher Leistungsschalter, Schaltungsbrecherausfallschutz, Überstromschutz
Preis	Fabrikpreis
Garantiezeit	12 Monate
Transportpaket	Innenbox/Karton
Warenzeichen	Esoueec, Wzscec, Esutune, IMDEC
HS -Code	8536200000

Schlüsselmerkmale

• Schutz und Funktionalität: Diese Unterbrecher bieten einen umfassenden Schutz für elektrische Systeme, einschließlich Überlastung und Kurzschlussschutz. Sie sind so konzipiert, dass sie den Schaltkreis automatisch trennen, wenn ein Fehler auftritt, die Ausrüstung beschädigt und die Sicherheit gewährleistet.

• Schalenstrom und Nennstrom: Der Schalenstrom (z. B. 160N) zeigt die maximal erweiterbare Unterbrechungskapazität des Unterbrechungsgehäuses an. Der Nennstrom (z. B. 100A) ist der maximale normale Betriebsstrom, den die Schaltung nicht überschreiten sollte, um ein Auslösen aufgrund von Überstrom zu verhindern.

• Pole Konfigurationen: In 3-poligen (3p) und 4-poligen (4p) Konfigurationen verfügbar, geeignet für verschiedene elektrische Systeme und Anwendungen.

• Elektronische Auslöseeinheiten: Fortgeschrittene elektronische Auslöseeinheiten bieten präzise Mess- und Kommunikationsfunktionen und ermöglichen eine Echtzeitüberwachung und -diagnostik elektrischer Parameter.

• Kompaktes Design: Insbesondere die kompakte NSX -Serie ist bekannt für ihr kompaktes Design, das Energieeffizienz-, Mess-, Management- und Kommunikationsinstrumente kombiniert.

Anwendungen

• Industrielle Nutzung: In industriellen Umgebungen zum Vertrieb und Schutz der elektrischen Leistung an verschiedene Geräte und Maschinen häufig eingesetzt.

• Energie und Infrastruktur: Geeignet für Anwendungen in Energieverteilungsnetzen und Infrastrukturprojekten.

• Gewerbe und Wohngebäude: Auch in Gewerbegebäuden und Wohnheimen für Haupt- und Sekundärverteilungssysteme verwendet.

Zusätzliche Funktionen der Compact NSX -Serie

• Verbesserter Schutz: Merkmale wie Doppelkontakte und Energieausflüge gewährleisten einen zuverlässigen Schutz vor Fehlern.

• Selektive Koordination: Eine verbesserte Selektivität hilft bei der Aufrechterhaltung der Kontinuität der Stromversorgung von nicht betroffenen Schaltkreisen während der Fehler.

• Kommunikationsfunktionen: Modbus -Kommunikationsmodul und BSCM (Breaker -Statuskontrollmodul) ermöglichen die Datenübertragung zwischen dem Leistungsschalter und einem Aufsichtssystem.

• Anzeige und Überwachung: Die "Ready"-LED und andere Indikatoren liefern Echtzeit-Statusinformationen, während das FDM121-Kabinettstür-Anzeigegerät verschiedene gemessene Parameter anzeigen kann.

• Wartung und Konfiguration: Wartungsindikatoren zeigen Verschleiß für Kontakte, Lastprofile und Betriebszahlen, was die Vorhersagewartung unterstützt.

Installation und Wartung

• Installation: Befolgen Sie die Anweisungen des Herstellers für die ordnungsgemäße Installation, stellen Sie die Mindestabstände sicher und verwenden Sie eine entsprechende Montagehardware.

• Wartung: Es werden regelmäßige Inspektionen und Tests der Leistungsschalter empfohlen, um sicherzustellen, dass sie korrekt funktionieren und kontinuierlichen Schutz bieten.

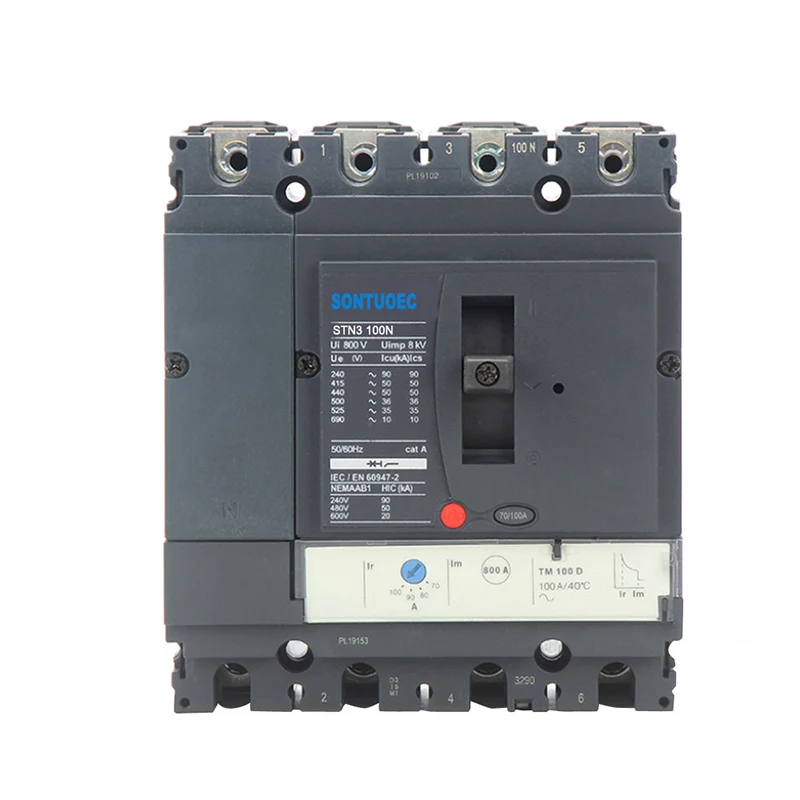

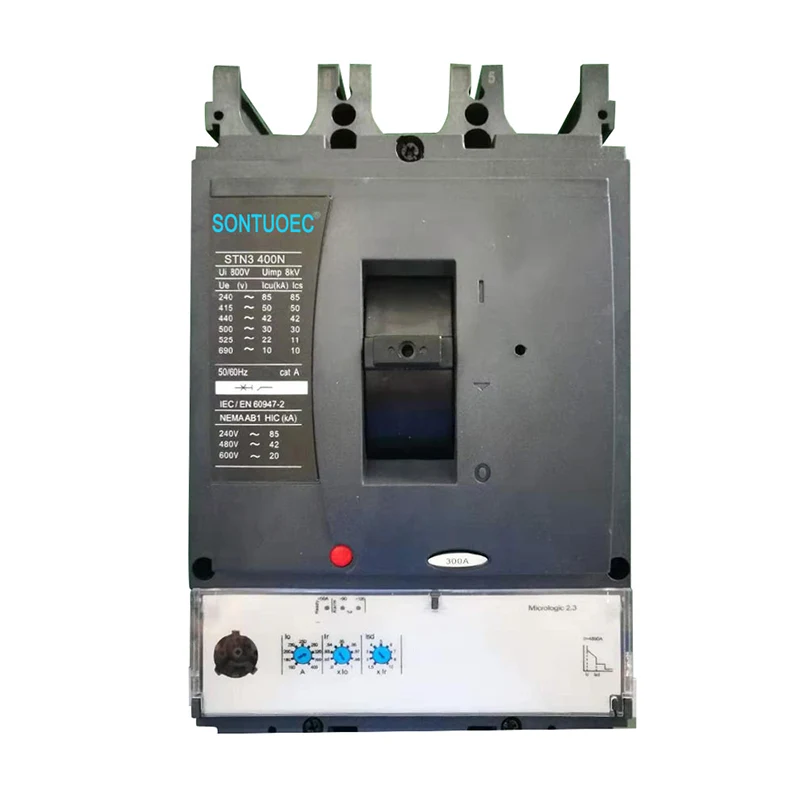

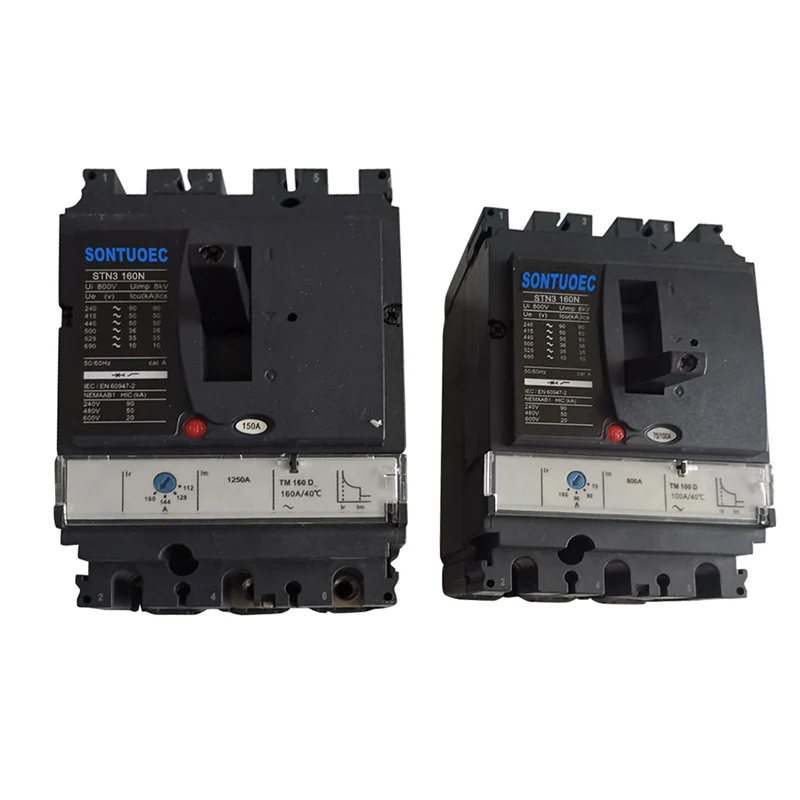

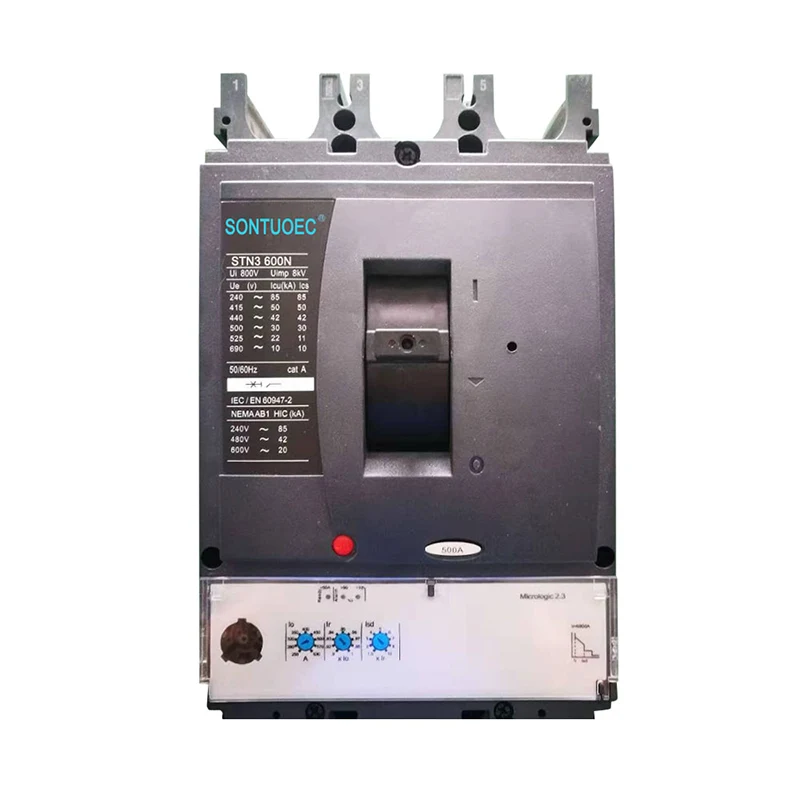

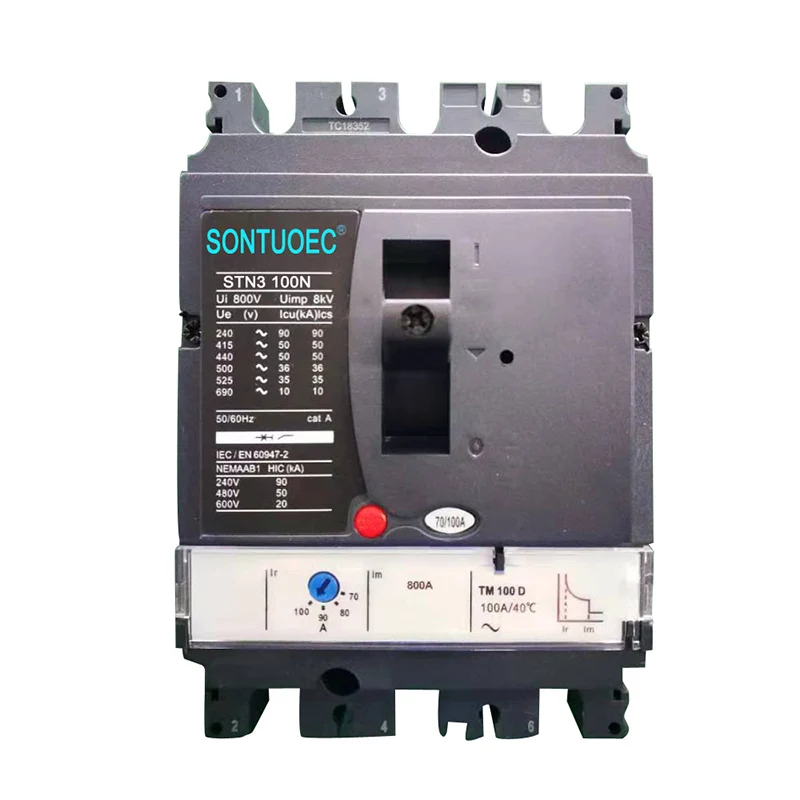

STN3 Type Moulded Case Circuit Breaker
