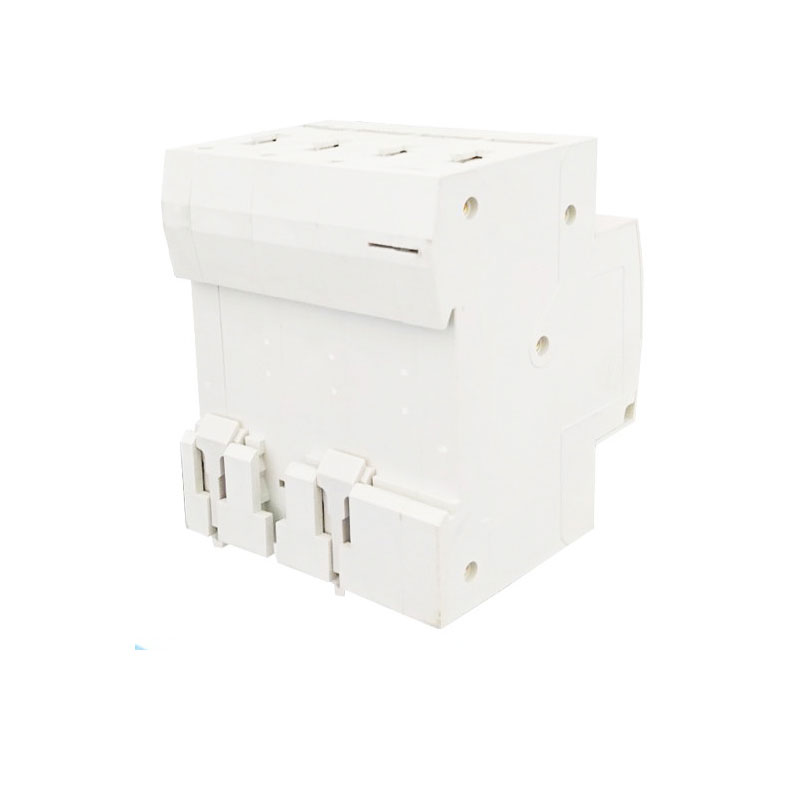

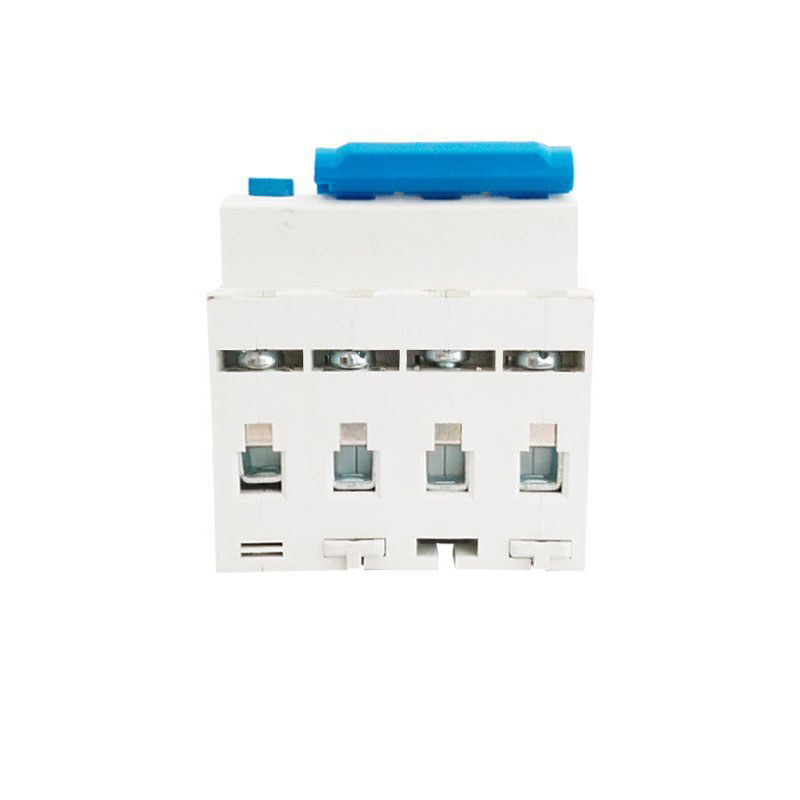

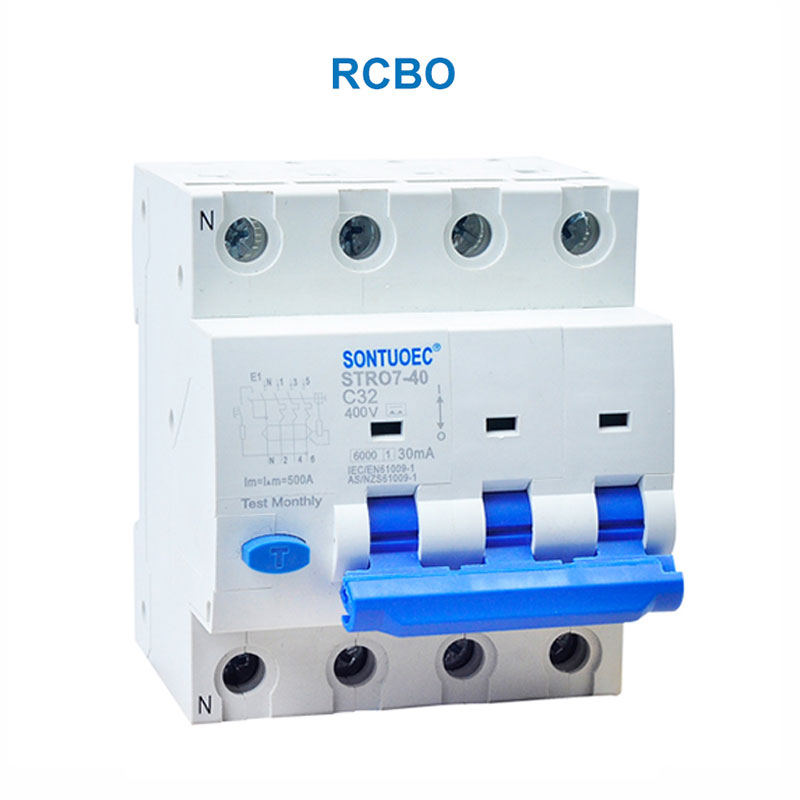

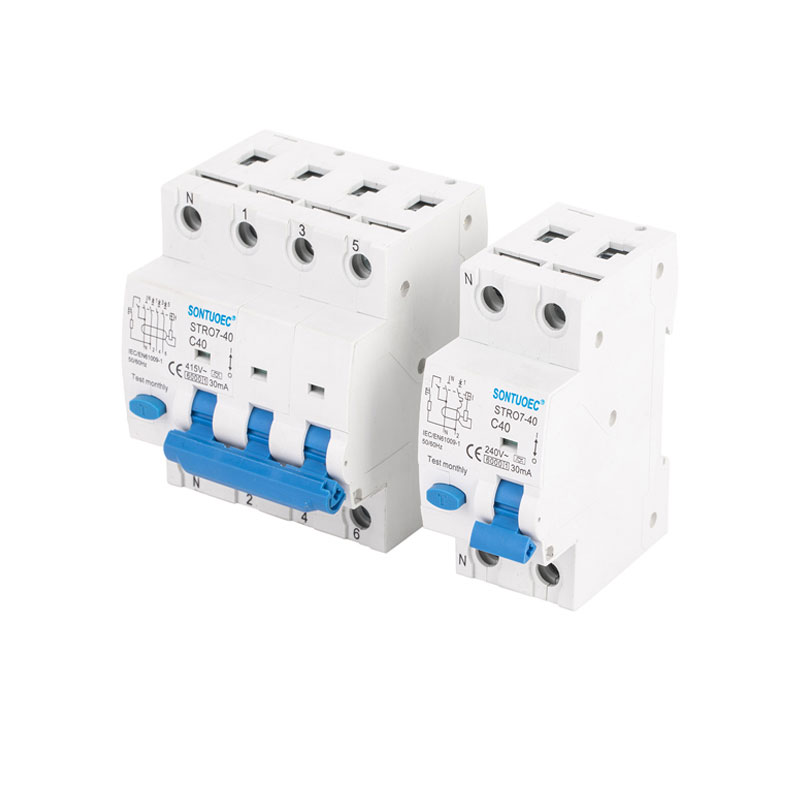

STRO7-40 RCBO

Hauptfunktionen von STRO7-40 RCBO

Überlastschutz: Wenn der Strom in der Schaltung den Nennwert des STRO7-40-RCBO überschreitet, wird die Schaltung innerhalb eines festgelegten Zeitraums automatisch abgeschnitten, um zu verhindern, dass die Schaltung und die Ausrüstung eine Überhitzung durchführen, wodurch Feuer und Beschädigungen vermieden werden.

Kurzschlussschutz: Wenn ein Kurzschluss in einem Stromkreis auftritt, schneidet der StRO7-40 RCBO den Stromkreis schnell ab, um zu verhindern, dass der Kurzschlussstrom schwerwiegende Schäden an Schaltkreis und Ausrüstung verursacht.

Leckageschutz: Der StRO7-40 RCBO kann den Reststrom (d. H. Leckstrom) in einer Schaltung erkennen. Wenn der Reststrom den festgelegten Schwellenwert überschreitet, schneidet der StRO7-40 RCBO den Stromkreis in sehr kurzer Zeit ab, um Elektrodenunfälle und elektrische Brände zu verhindern.

Betriebsprinzip des StRO7-40 RCBO

Der StRO7-40 RCBO enthält einen internen thermischen Magnetauslöser (zum Überlast- und Kurzschlussschutz) und einen Reststromdetektor (zum Leckageschutz). Wenn der Strom oder der Reststrom in der Schaltung abnormal ist, löst der entsprechende Stürmer den Auslöser des Stro7-40-RCBO aus, wodurch die Schaltung schnell abgeschnitten wird.

1. Thermales Magnettriper: Es wird das Wärme- und das Magnetfeld verwendet, das erzeugt wird, wenn der Strom durch den Leiter führt, um den Auslösen auszulösen. Wenn der Strom zu hoch ist, erwärmt sich der Leiter und erzeugt ein Magnetfeld, wodurch das Bimetal innerhalb des thermischen Magnetstürmers oder der Magnete den Eisenkern anzieht und so den Auslösermechanismus auslöst.

2.Residualer Stromdetektor: Es wird ein Null -Sequenzstromtransformator verwendet, um den Reststrom in der Schaltung zu erkennen. Wenn der Reststrom den festgelegten Schwellenwert überschreitet, sendet der Reststromdetektor ein Signal an den Triping -Mechanismus, um die Schaltung abzuschneiden.

Merkmale von STRO7-40 RCBO

Multifunktionale Integration: Der StRO7-40 RCBO integriert Überlast-, Kurzschluss- und Leckage-Schutzfunktionen und vereinfacht das Design und die Installation von elektrischen Systemen.

Hohe Empfindlichkeit: STRO7-40 RCBOs können abnormale und Restströme in der Schaltung schnell erkennen und abschneiden, was einen zuverlässigen Schutz bietet.

Einfach zu installieren und zu warten: StRO7-40 RCBOs werden normalerweise für die einfache Installation und Wartung modularisiert.

Hohe Sicherheit: STRO7-40 RCBOs werden streng getestet und für hohe Sicherheit und Zuverlässigkeit zertifiziert, um den sicheren Betrieb elektrischer Systeme sicherzustellen.

Anwendungsszenarien von STRO7-40 RCBO

STRO7-40 RCBOs werden in elektrischen Systemen im Wohn-, Gewerbe- und Industriesektor häufig verwendet, insbesondere in solchen, die gleichzeitig überlastet, Kurzschluss- und Erden-Leckageschutz benötigen. Sie werden normalerweise in Verteilungskästen, Schalttafeln oder Schaltschränken installiert, um Schaltkreise und Geräte vor Schäden zu schützen, die durch abnormales Strom und Spannung verursacht werden, und zur Verhinderung von Stromschlag.
