STX -Serie geformter Fallschalter

Die STX-Serie Form Case Circuit Breaker (MCCB) ist 800 V, geeignet, um nicht die Frequenz auszuschalten oder auszuschalten, und starten Sie einen Motor nicht häufig in der Kreislauf von 50 Hz, bewertet die Arbeitsspannung mit 690 V ； Bewertungsstrom bis 800A sind motorische Schutzfrei, die Brecher haben Überlastung, Kurzschluss-Kreislauf- und -schreiungsstrom- und Spannungsschutzgefälle, bis hin zu den Schaltungsschaltungen, die Schaltungsschaltungen und die Stromausrüstung und die Stromausrüstung und die Stromausrüstung und die Stromausrüstung und die Stromausrüstung gegen Schäden. Es enthält die IEC60947-2-Standards.

Modell:STX

Anfrage absenden

Produktbeschreibung

Modell Nr.	STX(STS3)
Bogen-Extingusis-Medium	Luft
Standard:	IEC 60947-2
Struktur	McCB
Typ	Geformter Kofferschalter
Zertifizierung	Ce
Genehmigungen	CE, ISO9001
Lieferzeit	Innerhalb von 20 Tagen
Spezifikation	63a-630a
Herkunft	Wenzhou Zhanjiang
Produktionskapazität	2000 Pieces/Woche
Geschwindigkeit	Normaltyp -Leistungsschalter
Installation	Behoben
Polennummer	3p
Funktion	Herkömmlicher Leistungsschalter, Schaltungsbrecherausfallschutz, Überstromschutz
Preis	Fabrikpreis
Garantiezeit	12 Monate
Transportpaket	Innenbox/Karton
Warenzeichen	Esoueec, Wzscec, Esutune, IMDEC
HS -Code	8536200000

Typ	Bewertungsstrom (a)	Pole	Bewertungsdämmspannung (V), UI (50 Hz)	Bewertet operieren Spannung (v)	Bogenentfernung (mm)	Endgültiger Kurzschluss			Servicemangel	arbeiten
						Breaking -Kapazität (KA)			Schaltung	Leistung
									Breaking -Kapazität (KA)	(Ausdauer)
Stx	12.5-125	2.3.4	660	380	≤ 30	15	-	-	7.5	3000	7000
Stx	12.5-125				≤ 30	25	-	20	16
Stx	16-160				0	35	8	20	18	4000	6000
Stx	16-160					50	10	40	25
Stx	100-250					35	10	40	18	2000	6000
Stx						50	16	40	30
Stx						65	18	40	48
Stx	200-400					35	16	40	18	1000	4000
Stx						50	20	40	30
Stx						65	25	40	48
Stx	400-630					50	20	40	30	1000	4000
Stx						65	25	40	48
Stx						80	30	40	60
Stx	500-800					50	20	40	30	1000	4000
Stx						65	25	40	48
Stx						80	30	40	60

Hauptmerkmale

Hohe Leistung: STX-Serienform-Case Circuit Breakers verfügen über eine ausgezeichnete Überlast- und Kurzschlussschutzfähigkeit, die schnell fehlerhafte Schaltkreise abschneiden und Schäden an Geräten und Brandunfällen verhindern können.

Kompakte Struktur: Die Struktur ist kompakt und leicht, was einfach zu installieren und zu warten ist.

Eine Vielzahl von Zubehör: Stellen Sie eine Vielzahl von internen und externen Zubehör an, wie z. B. Hilfskontakte, Alarmkontakte, Shunt -Trennstoffe usw., um die Bedürfnisse verschiedener Benutzer zu erfüllen.

Hohe Zuverlässigkeit: Strenge Qualitätskontrolle und Tests, um die Produktzuverlässigkeit und -stabilität sicherzustellen.

Anwendungsfelder

Circuit Breakers der STX -Serie werden in vielen Bereichen wie elektrischer Strom, Maschinen, Metallurgie, Petrochemie, Textil, Bau, Schiff usw. häufig eingesetzt. Im elektrischen Stromversorgungssystem wird es als wichtigste elektrische Schutzausrüstung zum Schutz des sicheren Betriebs von Schaltungen und Ausrüstungen verwendet.

Auswahl und Installation.

Auswahl: Bei der Auswahl des Typs müssen Faktoren wie Nennstrom, Nennspannung, Bruchkapazität und Schutzeigenschaften des Leistungsschalters berücksichtigt werden. Diese Parameter sollten gemäß den tatsächlichen Anforderungen der Schaltung ausgewählt werden, um sicherzustellen, dass die Leistung und Funktion des Leistungsschalters die Anforderungen entspricht.

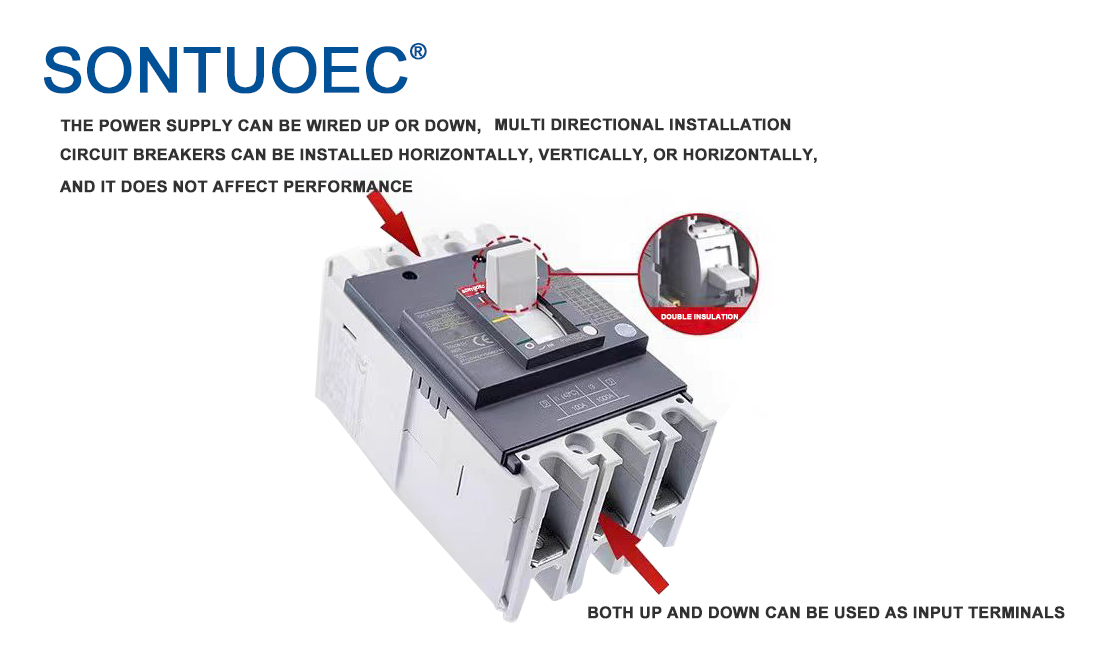

Installation: Bei der Installation müssen die relevanten elektrischen Installationscodes und -standards befolgt werden. Stellen Sie sicher, dass die Installationsposition des Leistungsschalters den Vorschriften entspricht und für Betrieb und Wartung geeignet ist. Gleichzeitig ist es erforderlich, sicherzustellen, dass die Verkabelung des Leistungsschalters korrekt und fehlerfrei ist, um zu vermeiden, dass eine lockere Verkabelung zum Ausfall führt.

STX Series Moulded Case Circuit Breaker
