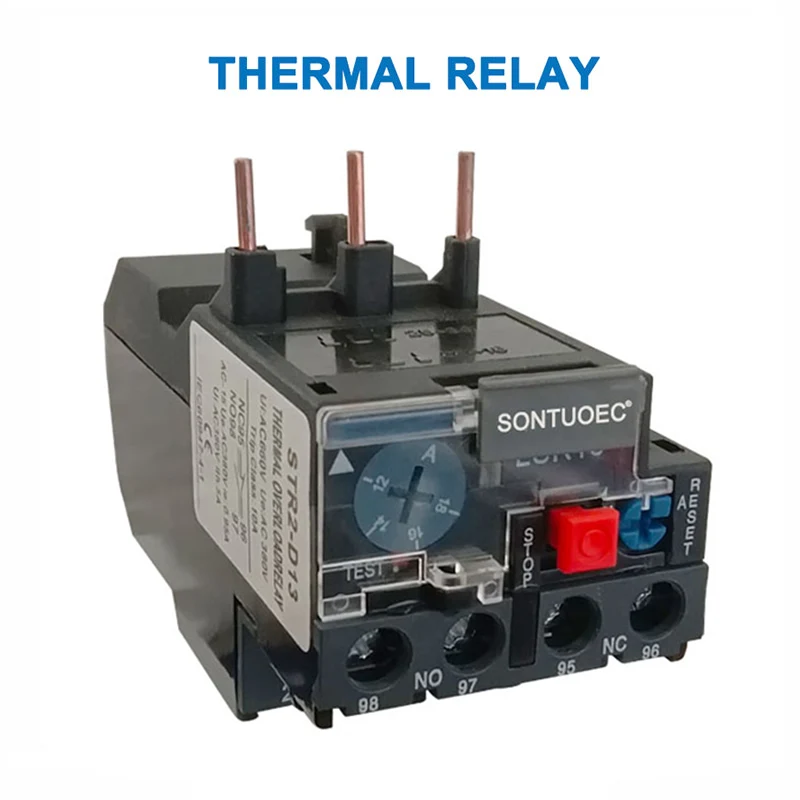

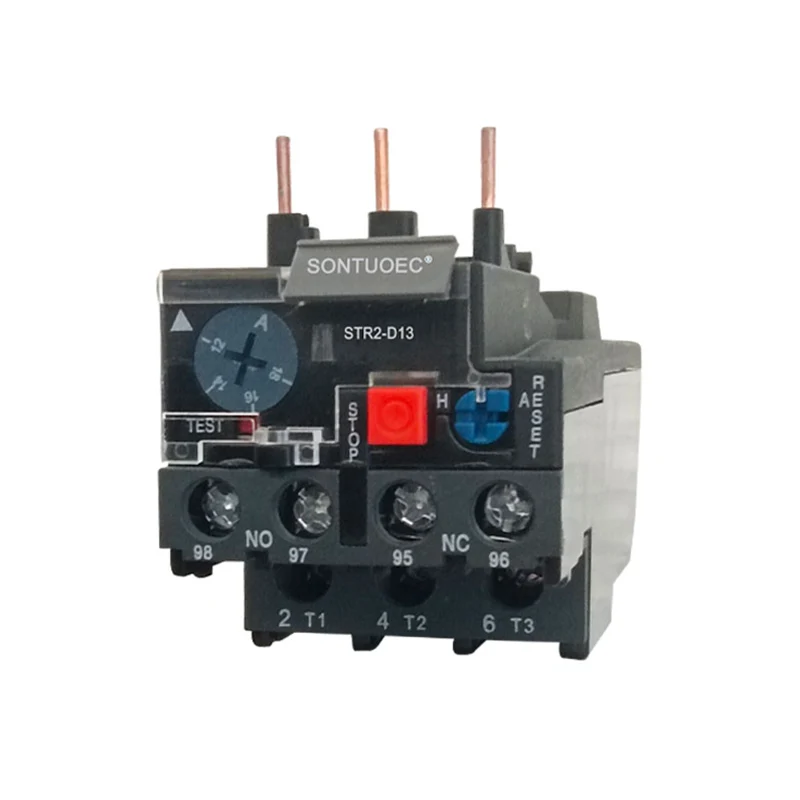

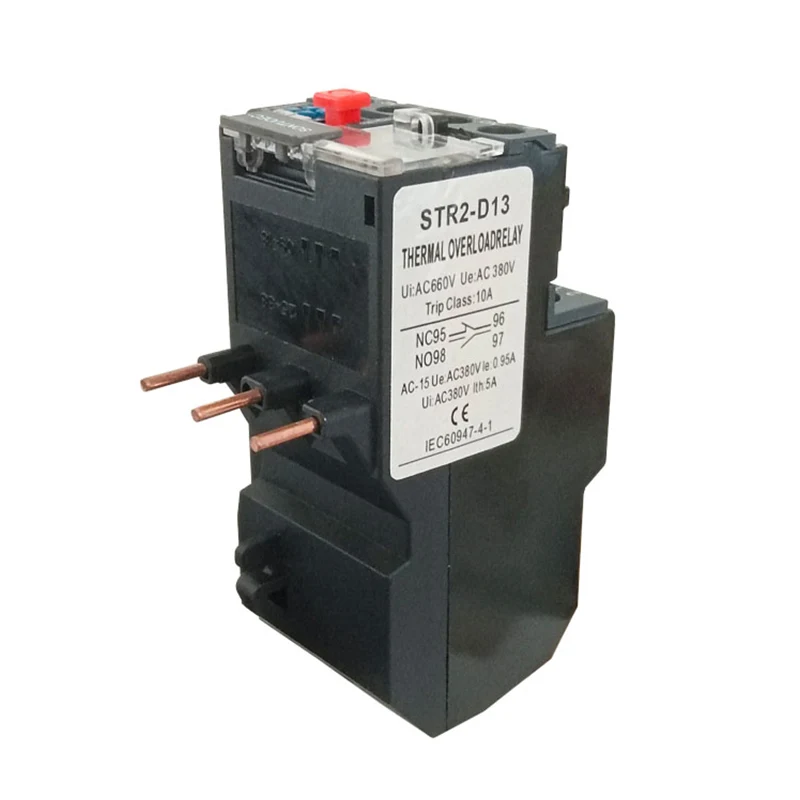

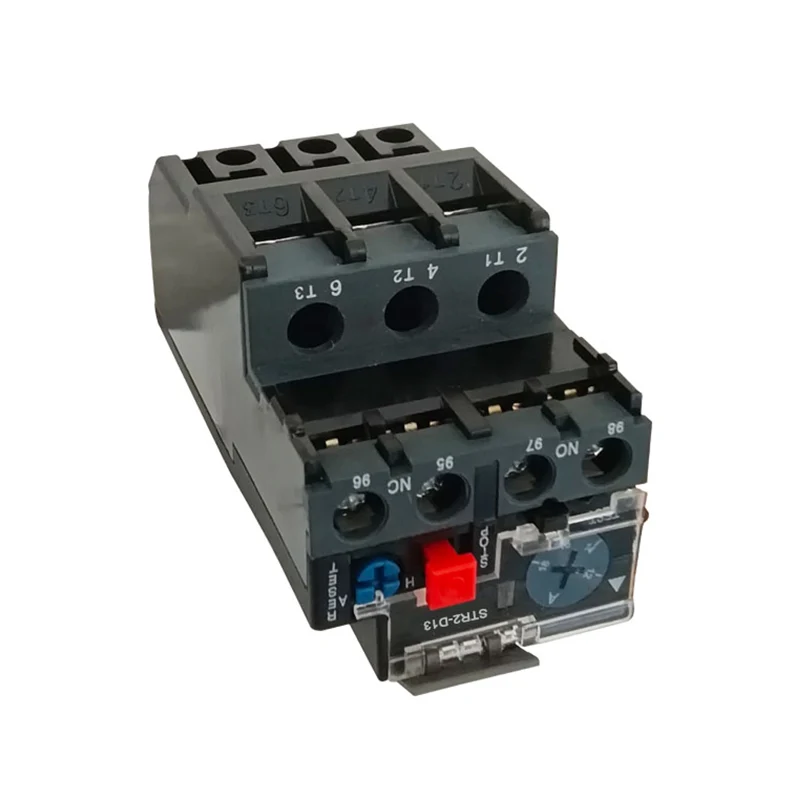

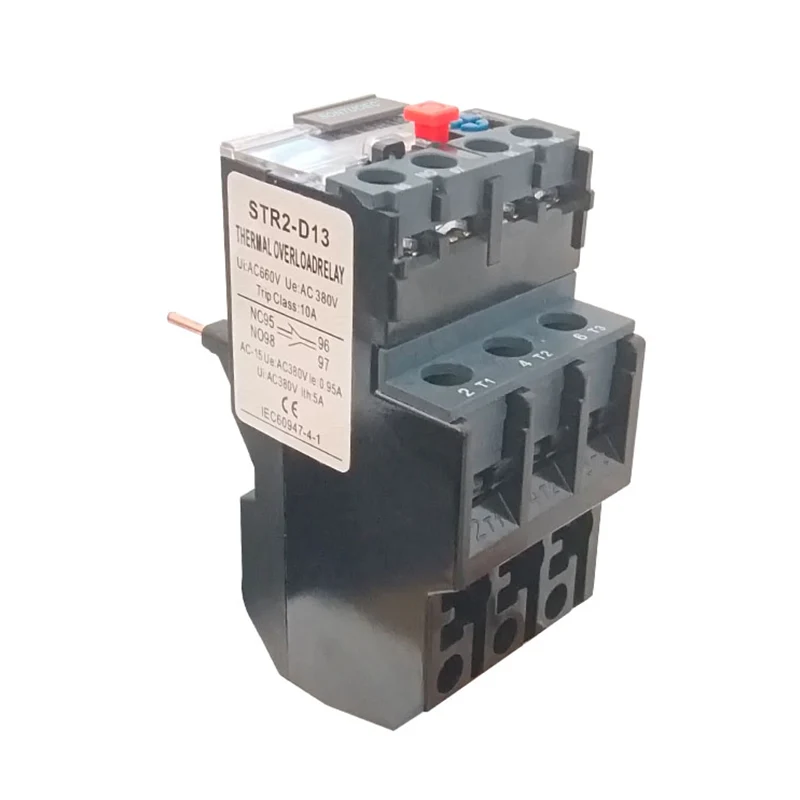

STR2-D13 Thermalrelais

Spezifikationen:

Haupttechnikparameter

Zusammensetzung und Struktur

STR2-D13-Thermalrelais besteht hauptsächlich aus Heizelemente, Bimetal, Kontakten und einem Satz von Übertragungs- und Einstellmechanismus. Unter ihnen ist das Heizelement ein Stück Widerstandsdraht mit kleinem Widerstandswert, das in der Reihe im Hauptschaltkreis des Motors angeschlossen ist. Das Bimetalblatt besteht aus zwei Arten von Metallblättern mit unterschiedlichen Koeffizienten der thermischen Expansion, die zusammengerollt und zusammengedrückt werden, und wenn der elektrische Strom durch das Heizelement fließt, wird das Bimetalblatt aufgrund der Hitze gebogen.

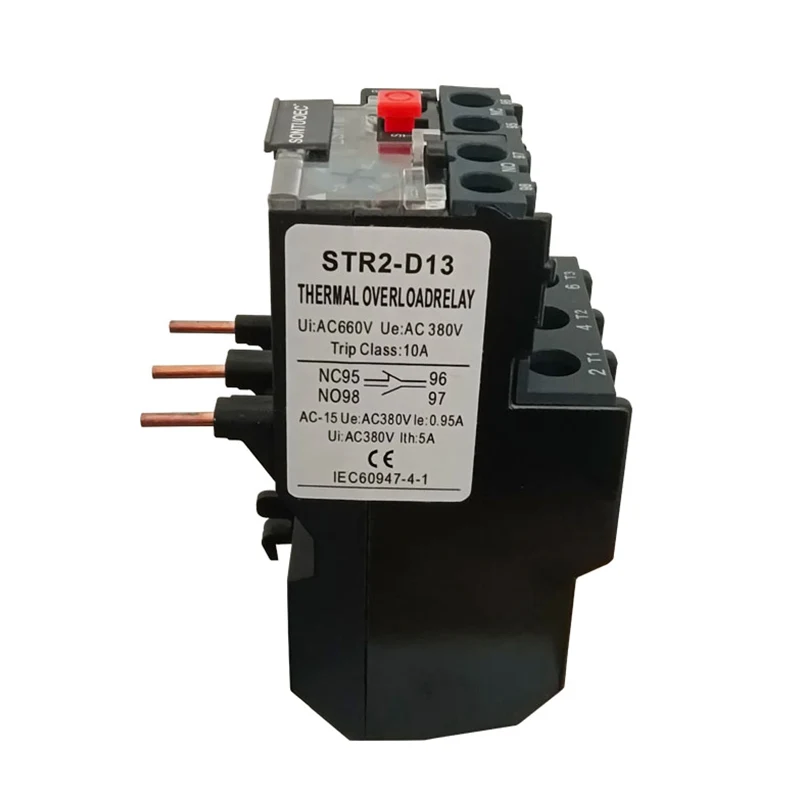

Technische Parameter

Die wichtigsten technischen Parameter des Thermie-Relais von STR2-D13 umfassen Nennspannung, Nennstrom, Nennfrequenz- und Richtigungsstrombereich. Unter ihnen bezieht sich die Nennspannung auf den höchsten Spannungswert, den das Thermierelais von STR2-D13 normalerweise funktionieren kann, im Allgemeinen 220 V, 380 V, 600 V usw.; Der Nennstrom bezieht sich auf den Strom durch das thermische Relais Str2-D13; Die Nennfrequenz ist im Allgemeinen gemäß dem 45-62Hz konzipiert. Der Bereich des Nennstroms beschreibt die Beziehung zwischen der Aktionszeit des Thermierelais Str2-D13 und dem Quadrat des Stroms umgekehrt unter der Bedingung eines bestimmten Stroms.

Betriebsmerkmale

Die Betriebsmerkmale eines Str2-D13-Thermalrelais hängen hauptsächlich von seinem internen Bimetal- und Heizelement ab. Wenn der Motor überlastet ist, nimmt der Strom in der Wicklung zu, und der Strom durch das Thermis-Relaiselement von STR2-D13 nimmt ebenfalls zu, wodurch der Bimetal zu einer höheren Temperatur ansteigt und sich in größerem Maße verbeugt, wodurch der Verbindungsstab in Aktion gedrückt wird und die Kontrollkreislauf getrennt wird. Nachdem das Thermalrelais von STR2-D13 betätigt wurde, benötigt der Bimetal eine Kühlzeit, bevor es zurückgesetzt werden kann.

Rolle und Anwendung

STR2-D13-Wärmeleitrelais werden hauptsächlich zum Schutz von Elektromotoren vor Fehlern wie Überladungen, Phasenunterbrechungen und unausgeglichenen Drei-Phasen-Netzteilen verwendet. In motorischen Schaltkreisen sind die Thermalrelais von STR2-D13 am effektivsten, wenn sie in Verbindung mit Leistungsschalter mit Kurzschlussschutz verwendet werden. Darüber hinaus können Thermisrelais Str2-D13 auch zum Überlastschutz anderer elektrischer Geräte oder elektrischer Schaltungen verwendet werden.

Vorsichtsmaßnahmen für Auswahl und Verwendung

Bei der Auswahl von Str2-D13-Wärmerelais sollte eine umfassende Überlegung gemäß dem Nennstrom des Motors, des Arbeitsumfelds, des Startstroms, der Art der Last und anderer Faktoren vorgenommen werden. Das Thermie-Relais von STR2-D13 sollte in einer trockenen, belüfteten, nicht korrosionen Gasumgebung installiert werden und sicherstellen, dass seine Verdrahtung korrekt und fest ist.

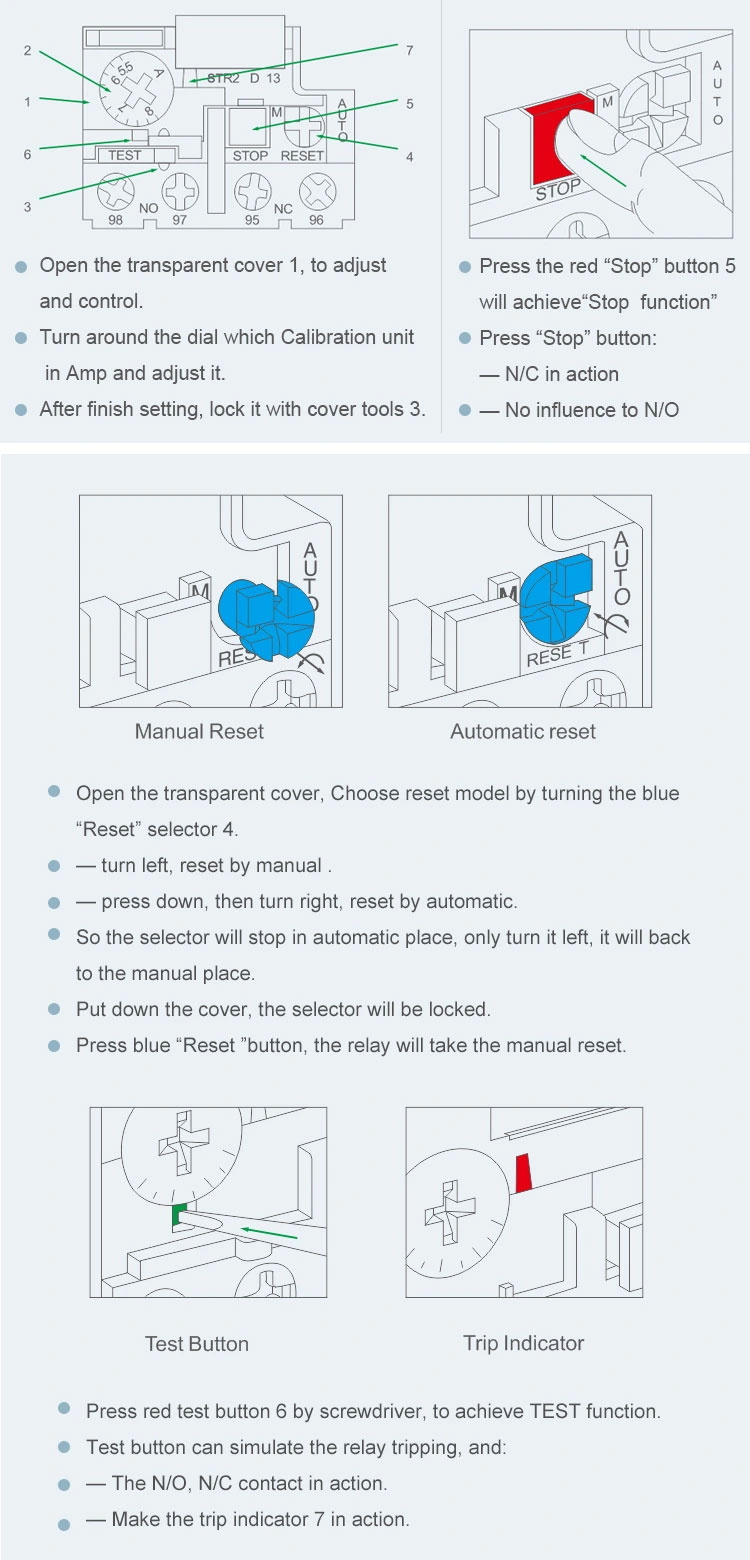

Im Verlauf des Gebrauchs sollte der Arbeitsstatus des Thermie-Relais von STR2-D13 regelmäßig überprüft werden, um sicherzustellen, dass der normale Betrieb und seine Sicherheit fehlerhaft ist, um zu vermeiden, dass der Motor leicht starten wird, sollte das Thermie-Relais von STR2-D13 manuell zurückgesetzt werden.
