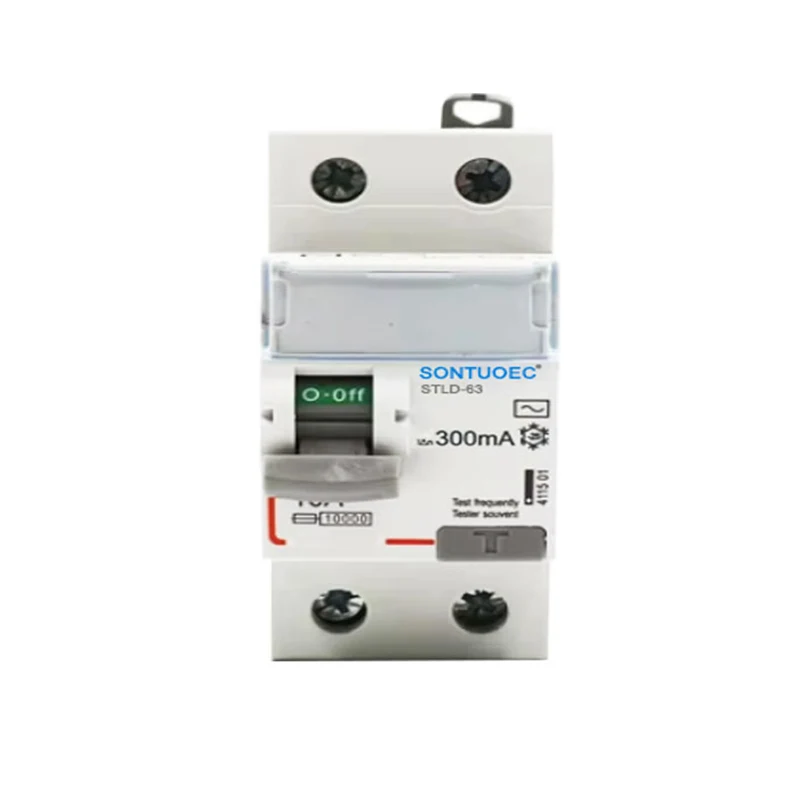

2p 63a/30 mA RCD -Wechselstromtyp

Das Betriebsprinzip des 2p 63A/30 mA RCD -Wechselstromtyps basiert auf dem Reststromtransformator. Wenn in einem elektrischen System ein unausgeglichener Strom (d. H. Leckage) auftritt, erkennt der Reststromtransformator diesen unausgeglichenen Strom und erzeugt einen magnetischen Fluss proportional zum Leckstrom. Dieser magnetische Fluss löst den internen Freisetzungsmechanismus des RCD aus, wodurch der RCD die Stromversorgung schnell abschneidet.

Anfrage absenden

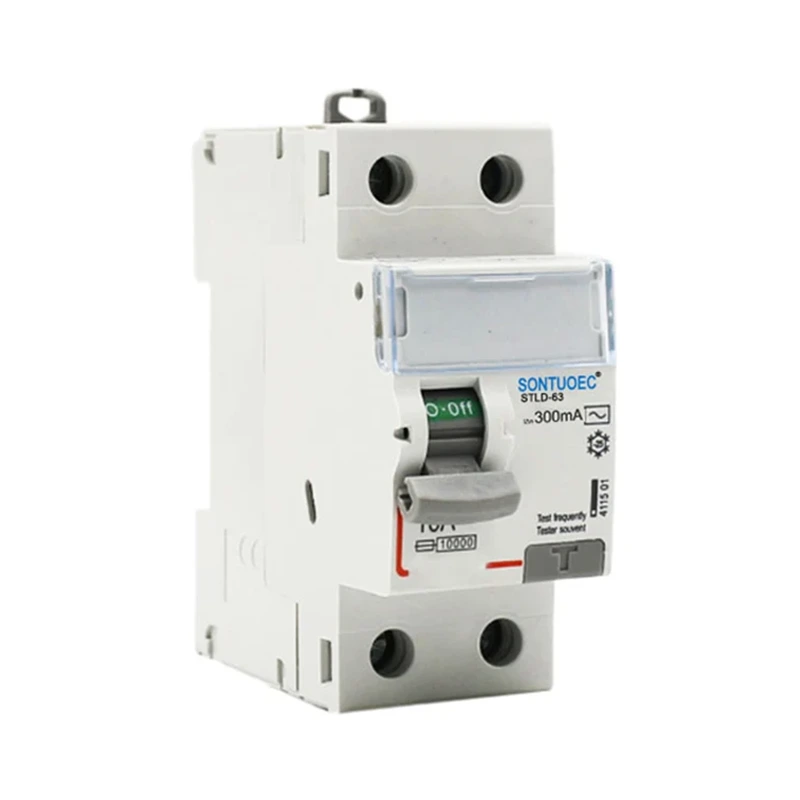

Produktbeschreibung

Modell:	Elektromagnetischer Typ; Elektronischer Typ
STANDARD	IEC 61008-1
Verbleibende aktuelle Eigenschaften:	Und, und

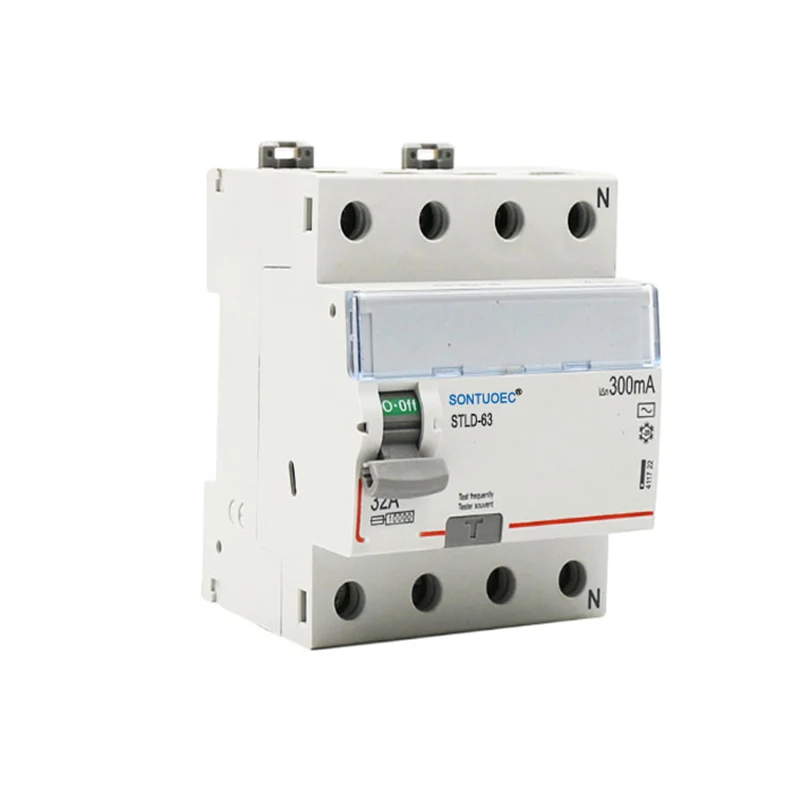

Pole Nr .:	2p, 4p
Bewertungsstrom:	16a, 25a, 32a, 40a, 63a;
Nennspannung:	230/400V AC
Bewertungsfrequenz:	50/60 Hz
Bewertungsreste Betriebsstrom iδn:	10 mA, 30 mA, 100 mA, 300 mA, 500 mA
Bewertungsreste nicht operierender Strom i Δno:	≤ 0,5i & Dgr; N
Bewertetes bedingte Kurzschlussstrom inc:	6000a
Bewertete bedingte restliche Kurzschließung Strom iδc:	6000a
Stolperdauer:	Instantane Auslösen ≤ 0,1 Sek
Reststolperne aktuelle Reichweite:	0,5iδn ~ iδn
Elektro-mechanische Ausdauer:	4000 Zyklen
Befestigungsdrehmoment:	2.0nm
Verbindungsanschluss:	Schraubenklemme Säule mit Klemme

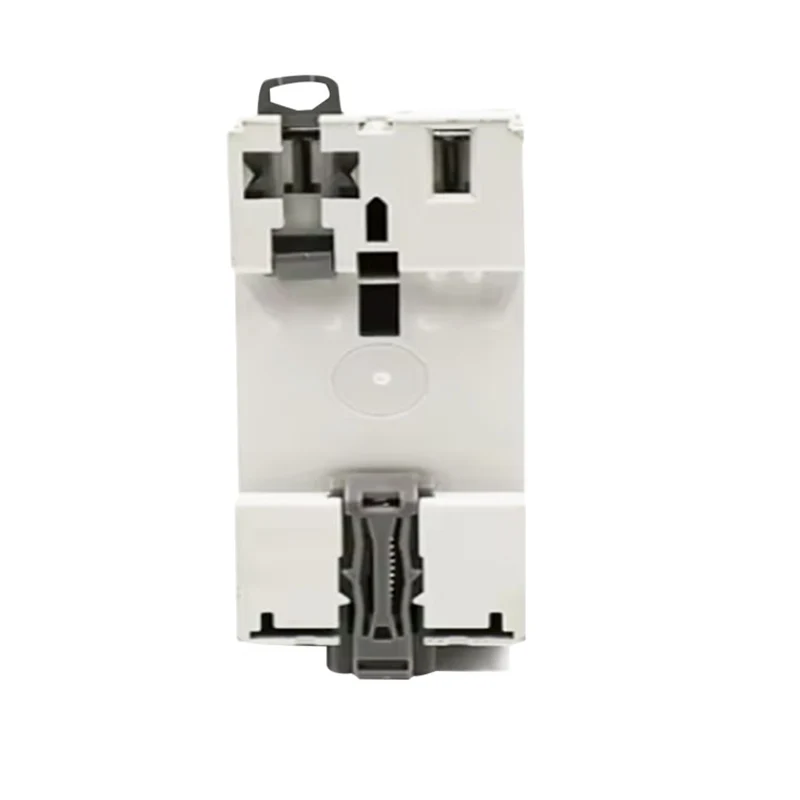

Installation:	35 -mm -DIN -Schienenmontage

Grundkonzept

 2p: Zeigt an, dass dieses RCD (Reststromvorrichtung) ein bipolarer Schalter ist, d. H. Es kann gleichzeitig die Einschaltung von zwei Linien steuern. Dieses Design wird normalerweise verwendet, wenn sowohl Phasen- als auch Null -Linien gleichzeitig abgeschnitten werden müssen, um sicherzustellen, dass die Schaltung bei Leckage oder Fehler vollständig abgeschnitten werden kann, wodurch Sicherheitsunfälle wie Stromschlag oder elektrische Brände verhindert werden können.

 63a: Zeigt an, dass der RCD mit 63 Ampere bewertet ist. Der Nennstrom ist der maximale Stromwert, den der RCD kontinuierlich tragen kann, ohne Überhitzung oder Schäden zu verursachen. In praktischen Anwendungen sollte der entsprechende Nennstrom gemäß der Belastung des elektrischen Systems ausgewählt werden.

 30 mA: Zeigt an, dass der Leckaktionsstrom dieses RCD 30 mA beträgt. Der Leckaktionsstrom ist der Mindeststromwert, bei dem der RCD Leckstrom erkennt und eine Aktion auslöst. Wenn der Leckstrom im elektrischen System diesen Wert überschreitet, senkt das RCD die Stromversorgung schnell, um die persönliche Sicherheit zu schützen und Unfälle wie elektrische Brände zu vermeiden.

 RCD: Das Reststromgerät ist ein elektrisches Sicherheitsgerät, mit dem der Reststrom (d. H. Leckstrom) in einem elektrischen System erfasst und die Stromversorgung abgeschnitten wird. Es wird in verschiedenen elektrischen Systemen mit niedriger Spannung häufig eingesetzt, um einen umfassenden Schutz für elektrische Geräte und Personal zu bieten.

 Wechselstromart: Zeigt an, dass dieser RCD für Wechselstromsysteme (AC) geeignet ist. Wechselstrom (AC) ist ein häufiger Weg zur Übertragung von Strom und ist durch regelmäßige Änderungen der Spannung und Strom im Vergleich zu Gleichstrom (DC) gekennzeichnet. Bei der Auswahl eines RCD sollte daher das entsprechende Modell basierend auf dem Typ des elektrischen Systems (AC oder DC) ausgewählt werden.

1. Schutz vor Erdfehler/Leckagen und Funktion der Isolation

2. hohe Kurzschlusskreislaufkapazität

3. Anwenden auf Terminal- und Pin/Fork -Typ -Busuh -Verbindung

4. Ausgestattet mit mit Finger geschützten Verbindungsanschlüssen

5. automatisch den Schaltkreis trennen, wenn Erdfehler/Leckagestrom auftritt und die Nennerfindlichkeit überschreitet

6. INDEPENDE VON NETZUNGS UND LINE -LINE -Spannung und frei von externen Störungen, Spannungsschwankung. ---------- Anschlusskabel mit großer Größe (35-mm-Anschlusskabel)

2P 63A/30mA RCD AC Type
