Elektronischer FI-Schutzschalter

Wenn der Reststrom im Stromkreis einen voreingestellten Wert überschreitet, unterbricht der elektronische FI-Schutzschalter schnell den Stromkreis und verhindert so Unfälle durch Stromschläge und Strombrände. Elektronische FI-Schutzschalter nutzen elektronische Komponenten, Mikroprozessoren und andere Technologien, um eine höhere Empfindlichkeit und Genauigkeit zu gewährleisten.

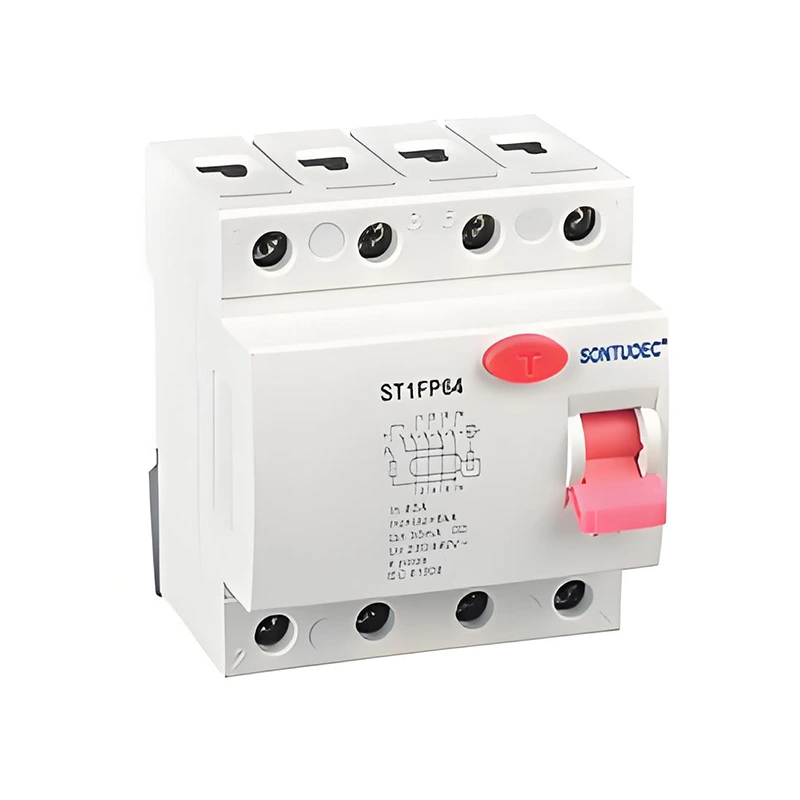

Modell:ST1PF64

Anfrage absenden

Produktbeschreibung

Sandard			IEC/EN61008.1
Elektrisch	Typ (Wellenform des erfassten Erdschlussstroms)		Elektromagnetischer Typ, elektronischer Typ
Merkmale	Nennstrom In	A	Und, und

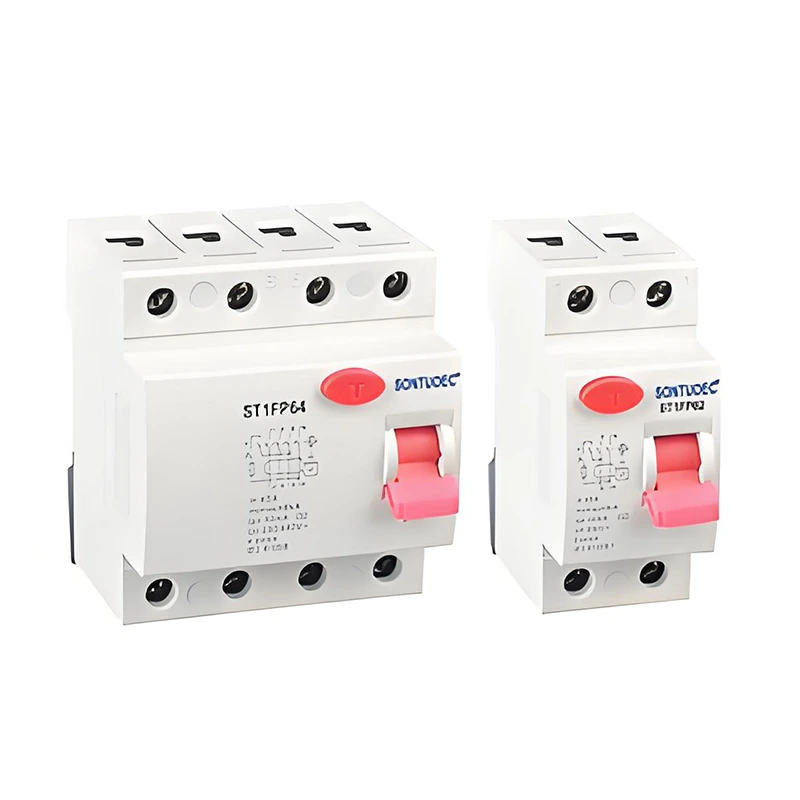

	Polen	P	2,4
	Nennspannung Us	V	Wechselstrom 240/415 V; Wechselstrom 230/400 V
	Nennstrom		16,25,32,40,63A
	Nennempfindlichkeit I△n	A	0,01,0,03,0,1,0,3,0,5
	Isolationsspannung Ui	V	500
	Bewertete Restproduktion und	A	630
	Schaltvermögen I△m	A	630
	Kurzschlussstrom I△c	A	6000
	SCPD-Sicherung	A	6000


	Nennfrequenz	Hz	50/60
	Verschmutzungsgrad		2
Mechanisch	Elektrisches Leben	t	4000
Merkmale	Mechanisches Leben	t	10000
	Schutzgrad		IP20
	Umgebungstemperatur	°C	-25~+40
	(mit Tagesdurchschnitt ≤35 °C)	°C	-25~+40
	Lagertemperatur	°C	-25~+70

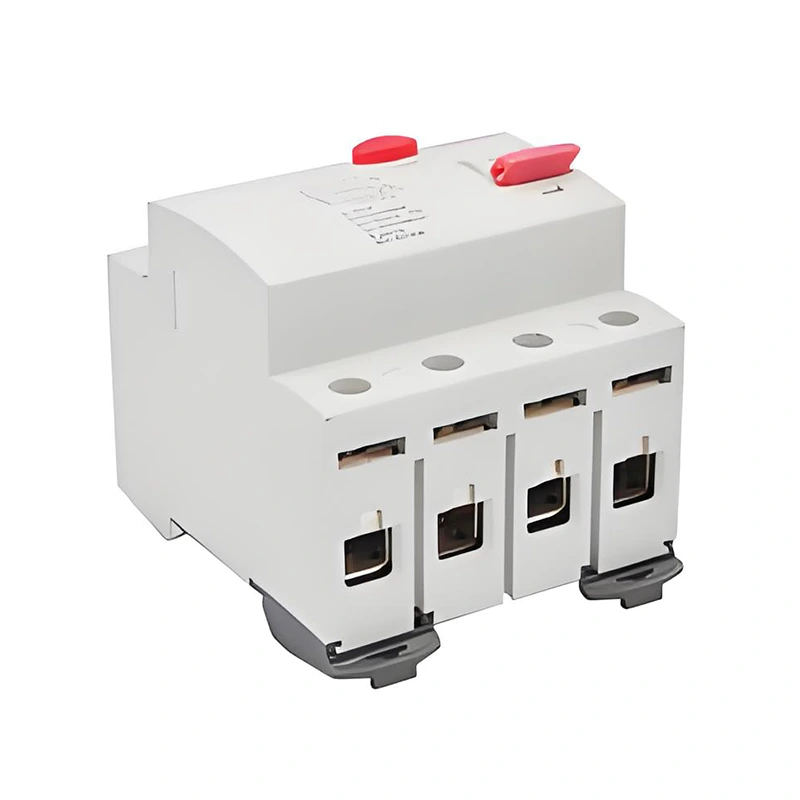

Installation	Terminalverbindungstyp		Kabel/U-Sammelschiene/Stift-Sammelschiene
	Klemmengröße oben/unten für Kabel	mm2	25
	Klemmengröße oben/unten für Kabel	AWG	3.18
	Klemmengröße oben/unten für Sammelschiene	mm2	25
	Klemmengröße oben/unten für Sammelschiene	AWG	3.18
	Anzugsdrehmoment	N*m	2.5
	Anzugsdrehmoment	In-lbs	22
	Montage		Auf DIN-Schiene EN 60715 (35 mm) mittels Schnellclip-Vorrichtung
	Verbindung		Von oben und unten

Funktionsprinzip

Das Funktionsprinzip des elektronischen FI-Schutzschalters basiert auf den Prinzipien der elektromagnetischen Induktion und des Stromausgleichs. Wenn die Phasen- und Nullleiterströme im Stromkreis unsymmetrisch sind, d. h. ein Fehlerstrom vorhanden ist, erkennt der Stromwandler im RCCB diese Unsymmetrie und erzeugt ein entsprechendes Signal. Dieses Signal löst nach der Verarbeitung durch den elektronischen Schaltkreis die Aktion des Auslösemechanismus aus, sodass der Leistungsschalter den Stromkreis schnell unterbricht.

Hauptmerkmale

Hohe Empfindlichkeit: Elektronische FI-Schutzschalter sind in der Lage, sehr kleine Fehlerströme zu erkennen, normalerweise weniger als 30 mA oder sogar weniger.

Schnelle Reaktion: Sobald festgestellt wird, dass der Fehlerstrom den voreingestellten Wert überschreitet, wird der FI-Schutzschalter sofort reagieren, um den Stromkreis zu unterbrechen und Unfälle zu verhindern.

Sicher und zuverlässig: RCCB verwendet fortschrittliche elektronische Komponenten und Mikroprozessortechnologie, um eine höhere Zuverlässigkeit und Stabilität zu gewährleisten.

Einfache Installation und Wartung: Elektronische FI-Schutzschalter zeichnen sich in der Regel durch einen kompakten Aufbau und eine einfache Verkabelung aus, wodurch sie einfach zu installieren und zu warten sind.

Anwendungsszenarien

Elektronische FI-Schutzschalter werden häufig in einer Vielzahl von Situationen eingesetzt, in denen elektrischer Schutz erforderlich ist, unter anderem:

Wohn- und Gewerbegebäude: dienen dem Schutz elektrischer Geräte und der persönlichen Sicherheit und verhindern Unfälle durch Stromschläge und elektrische Brände.

Industrielle Produktionslinien: werden zum Schutz elektrischer Geräte wie Motoren und Transformatoren vor dem Normalbetrieb eingesetzt und verhindern so Geräteschäden und Ausfallzeiten aufgrund von Leckagen und Überlastung.

Öffentliche Einrichtungen: wie Krankenhäuser, Schulen, Bibliotheken und andere Orte, die dazu dienen, den sicheren Betrieb elektrischer Geräte und die sichere Nutzung von Elektrizität durch das Personal zu gewährleisten.
