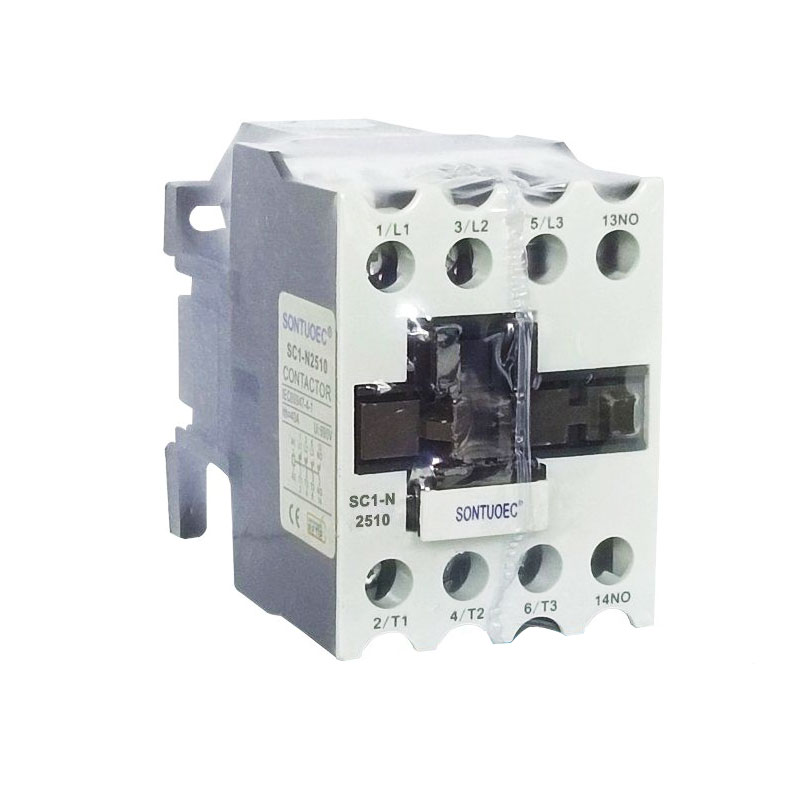

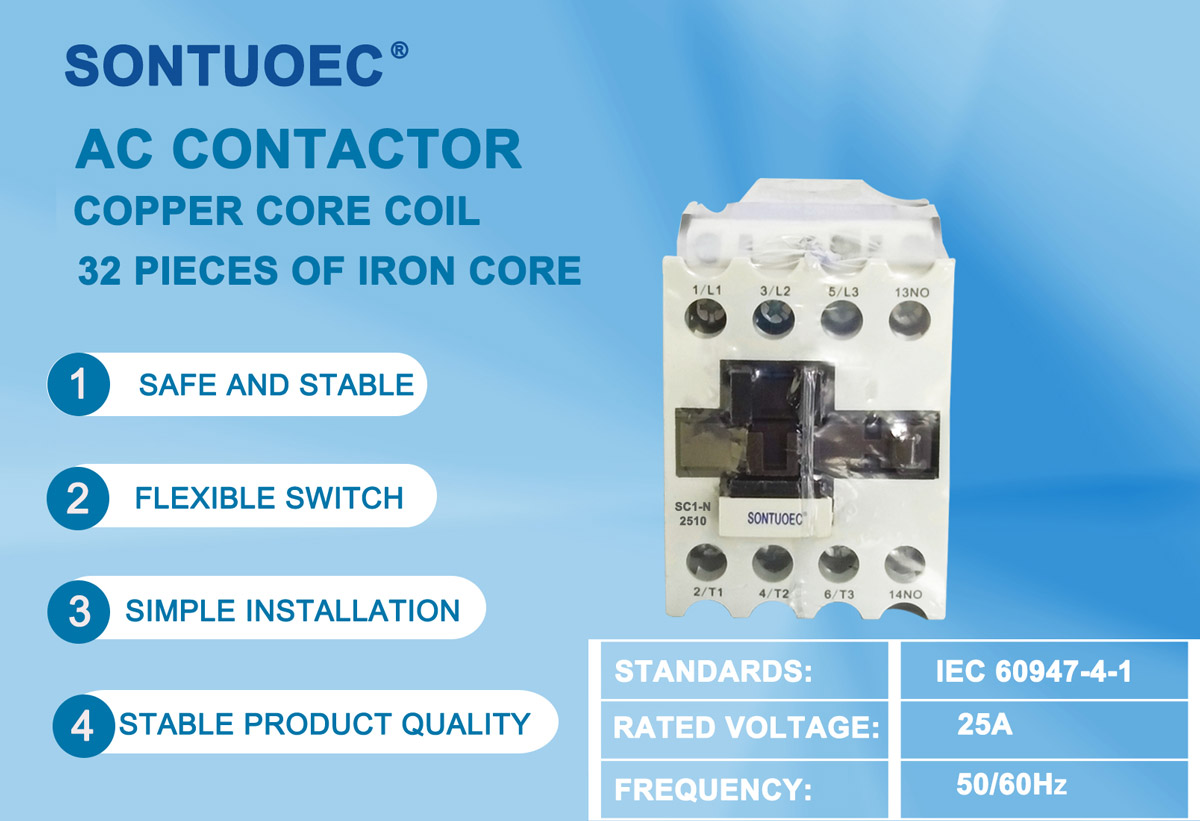

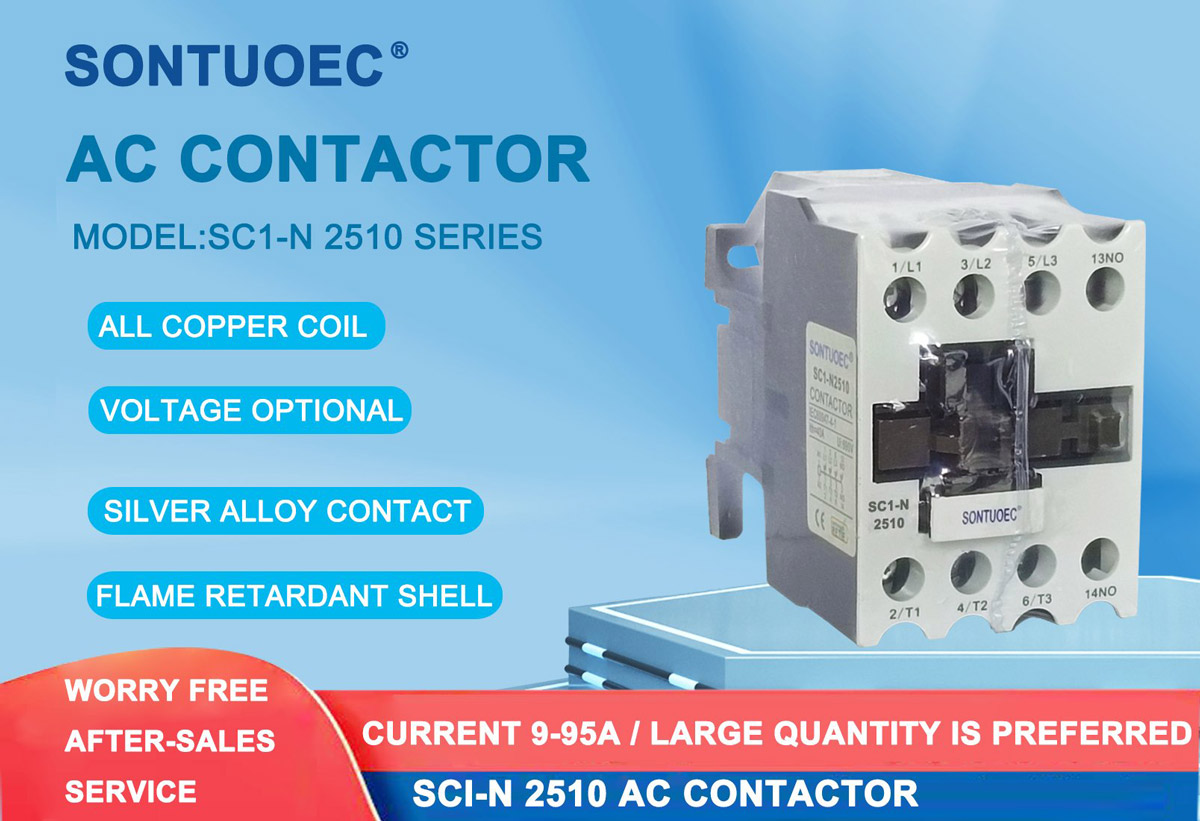

3 Pole AC -Schütze

3 Pole AC-Schütze ist ein AC-Schütze mit drei unabhängigen Kontakten (oder Polen), von denen jede eine Phase eines Dreiphasen-Leistungssystems steuert. Seine Hauptfunktion besteht darin, die Start-, Stoppen und Umkehrung von Dreiphasenmotoren oder anderen dreiphasigen Lasten aus der Ferne zu steuern. Durch die Kontrolle des Ein- und Ausschaltens dieser drei Kontakte kann die Verbindung und Trennung der Dreiphasenschaltung realisieren und so den Arbeitsstatus der elektrischen Last steuern.

Anfrage absenden

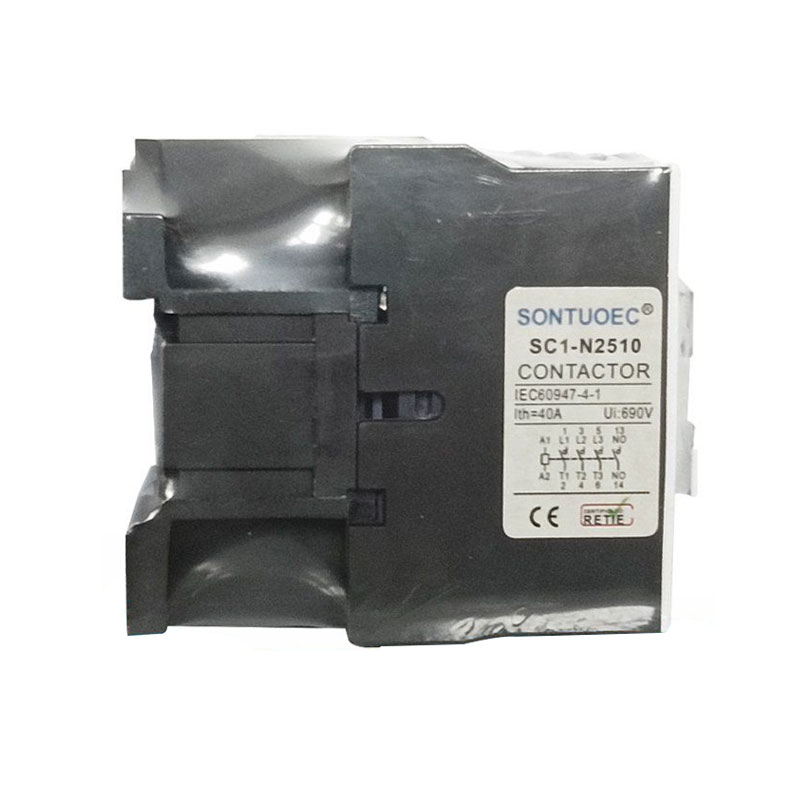

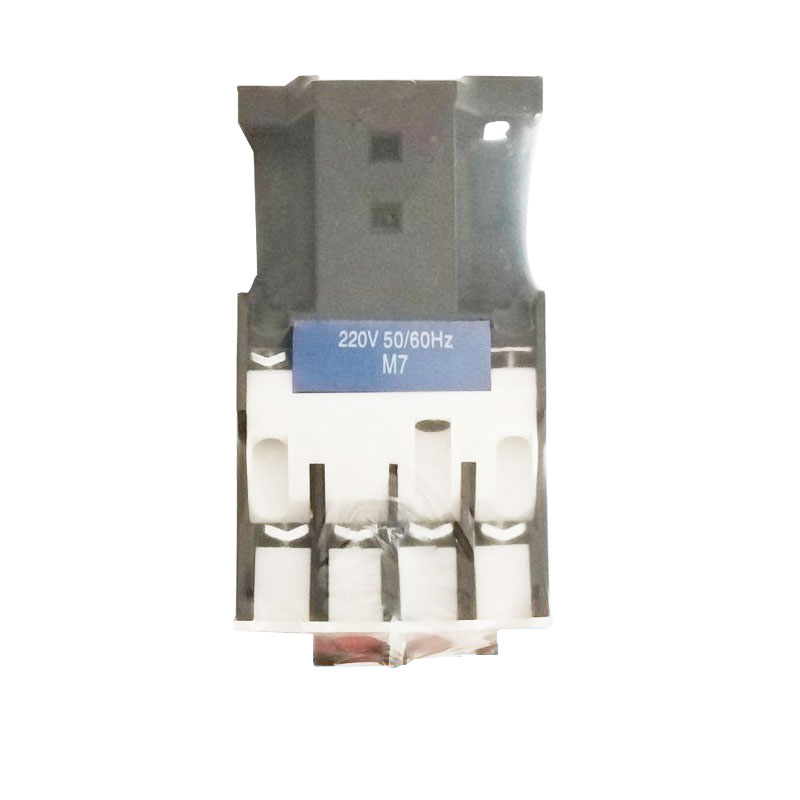

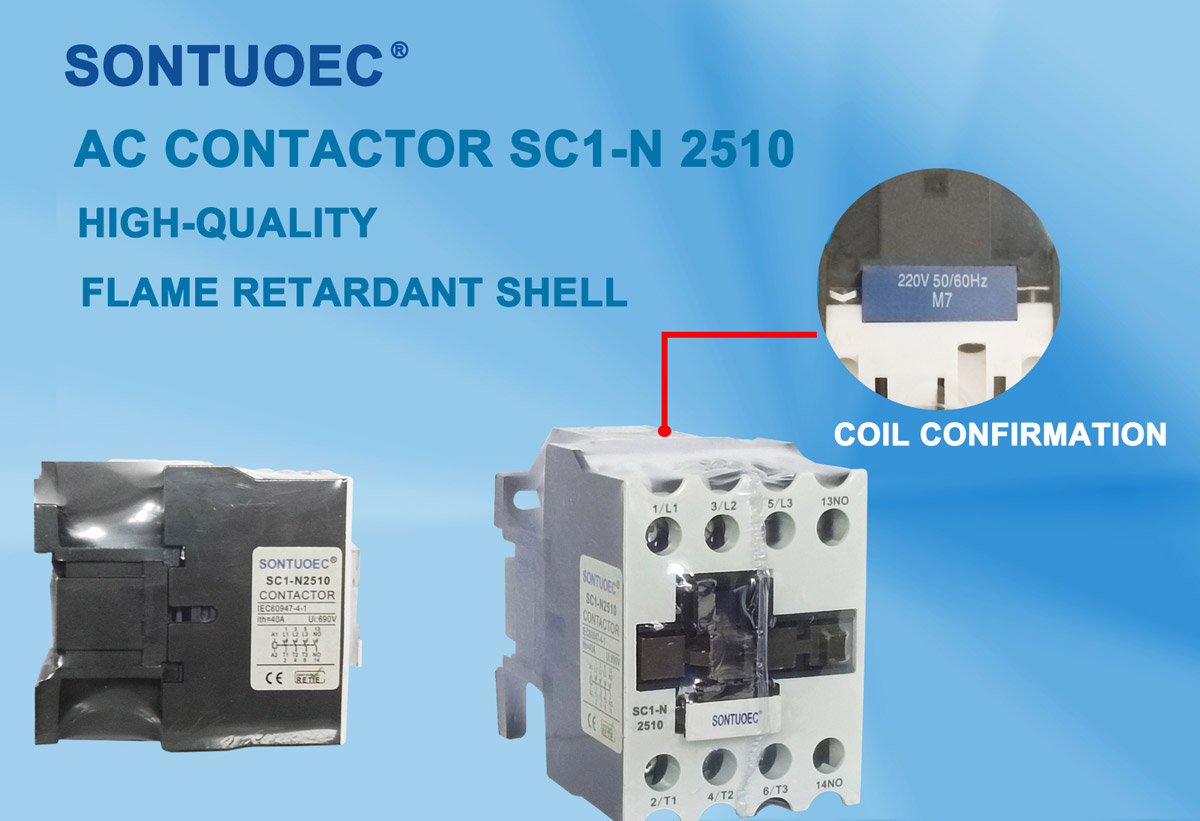

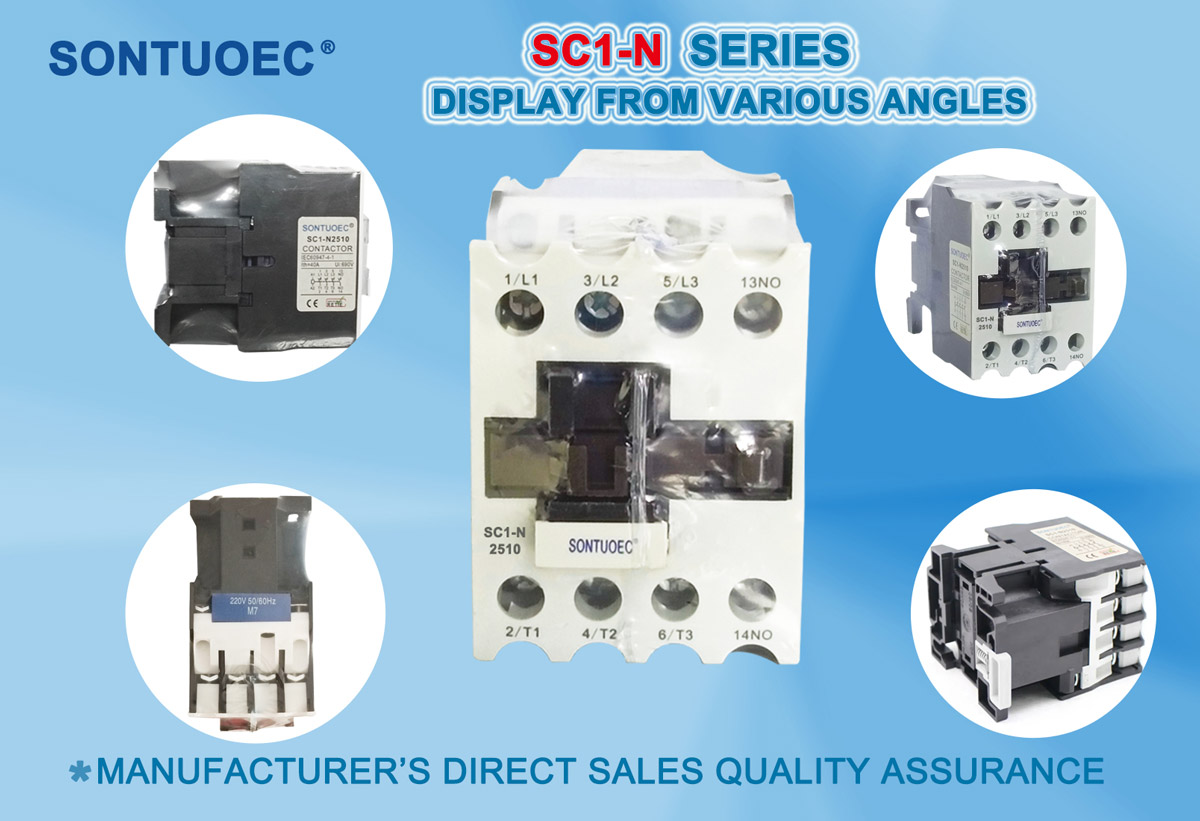

Produktbeschreibung

Modell	Kapazität von 2 Phase Sqirlel-								Nennerheizstrom 1. (a)
	Nennleistung (KW)				Bewertungsstrom (a) bewertet
	220V-240V	380-440V	550 V	660V	220-240V	380V-440V	550 V	660V
SC1-N10	2.5	4.0	4.0	4.0	11	9	7	5	20
SC1-N11	3.5	5.5	5.5	5.5	13	12	9	7	20
SC1-N12	3.5	5.5	5.5	5.5	13	12	9	7	20
SC1-N20	5.5	11	11	7.5	22	22	17	9	32
SC1-N25	8.5	14	14	14	30	30	12	12	40
SC1-N35	12	20	20	20	40	40	17	17	40

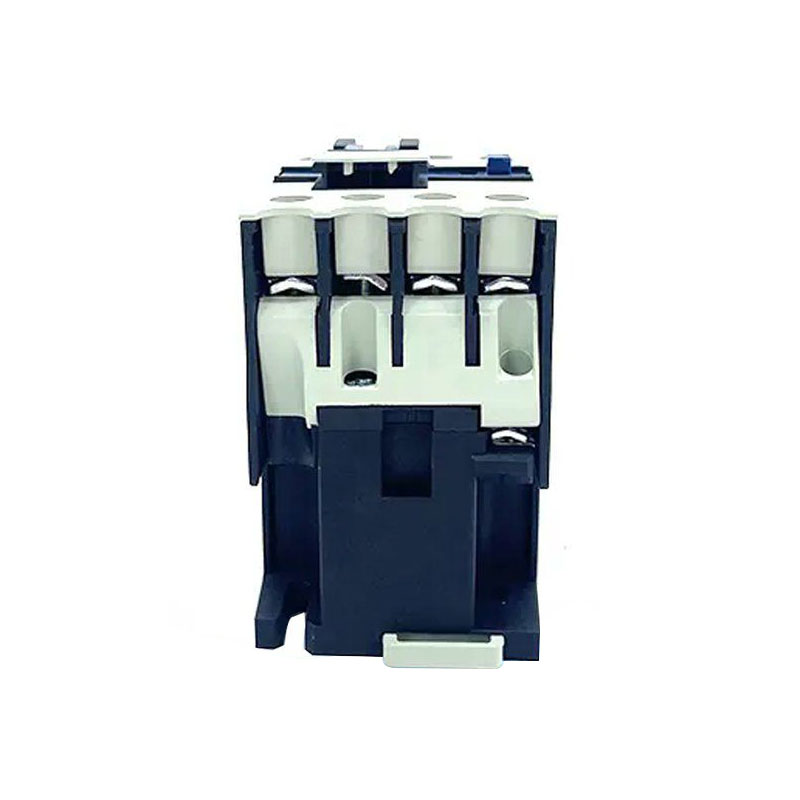

Struktur- und Arbeitsprinzip

Struktur:

Elektromagnetisches System: Enthält Komponenten wie Spulen, Kerne usw., mit denen der Magnetfluss zum Öffnen und Schließen des Kontaktsystems gesteuert wird.

Kontaktsystem: Einschließlich des Hauptkontakts und des Hilfskontakts. Der Hauptkontakt wird verwendet, um einen hohen Strom zu tragen, und der Hilfskontakt wird verwendet, um die Übertragung und Rückmeldung von Kontrollsignalen zu realisieren.

Bogenlöschungsgerät: Wird zum Löschen des Bogens verwendet, der erzeugt wird, wenn der Kontakt getrennt wird, um den Kontakt vor Schäden zu schützen.

Shell: Wird verwendet, um die internen Komponenten vor der externen Umgebung zu schützen.

Arbeitsprinzip:

Wenn die Spule mit Energie versorgt wird, erzeugt der Eisenkern Magnetismus und zieht das Kontaktsystem zum Schließen an, wodurch die Dreiphasenschaltung geöffnet wird.

Wenn die Spule de-verstärkt wird, verliert der Eisenkern seinen Magnetismus und das Kontaktsystem trennt sich unter der Wirkung der Feder, um den Drei-Phasen-Schaltkreis zu trennen.

Drittens die Anwendung und Auswahl

Anwendungen:

3 Pole AC -Schütze wird häufig für die industrielle Automatisierung, das Stromversorgungssystem und die Gebäudeautomatisierung eingesetzt.

Es kann verwendet werden, um Operationen wie Starten, Stoppen und Umkehrungen von Drei-Phasen-Motoren zu steuern.

Es kann auch verwendet werden, um die Fernbedienung und den Schutz des Stromversorgungssystems zu realisieren.

Auswahl:

Bei der Auswahl eines 3 Pol -AC -Schütze sollten Faktoren wie die Nennspannung, der Nennstrom und den Lasttyp des Stromsystems berücksichtigt werden.

Die Strombewertung sollte größer oder gleich dem maximalen Betriebsstrom der Last sein.

Die Spannungsbewertung sollte an den Spannungsniveau des Stromversorgungssystems angepasst werden.
